一种竖井采矿用采矿桶旋调升降装置.pdf

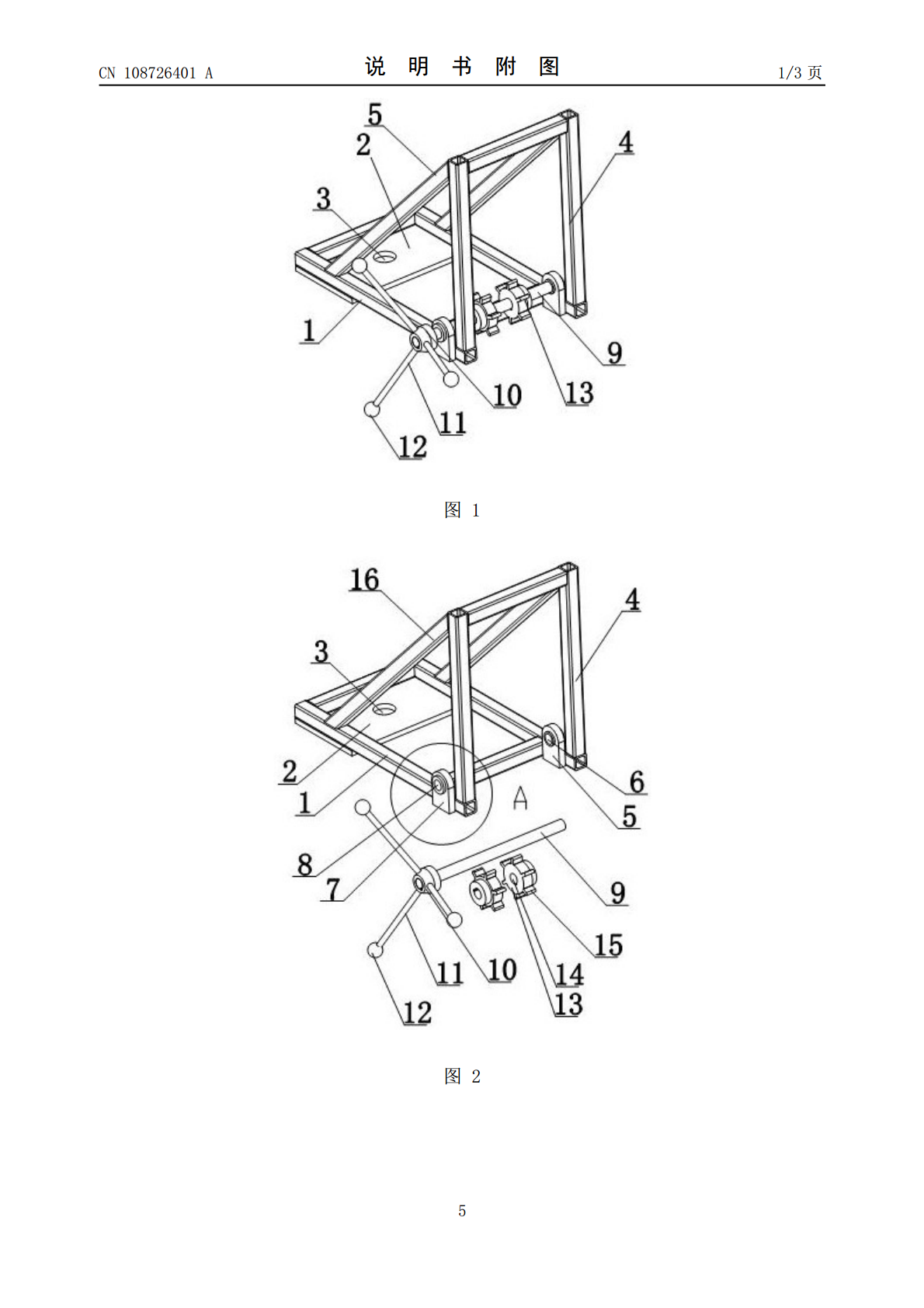

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108726401A(43)申请公布日2018.11.02(21)申请号201710253482.5(22)申请日2017.04.18(71)申请人朱宏洁地址225300江苏省泰州市海陵区九龙镇龙翔路7号(72)发明人朱宏洁(74)专利代理机构泰州地益专利事务所32108代理人王楚云(51)Int.Cl.B66D1/02(2006.01)B66D1/28(2006.01)权利要求书1页说明书2页附图3页(54)发明名称一种竖井采矿用采矿桶旋调升降装置(57)摘要本发明公开了一种竖井采矿用采矿桶旋调升降装置，包括底架，底架的底部设有固定板，底架的一侧上设有支架，底架的另一侧上设有固定架，固定架呈倾斜状，固定架的端部与支架的端部连接；底架的一侧设有第一固定块，第一固定块上设有第一固定孔，底架的另一侧设有第二固定块，第二固定块上设有第二固定孔，第二固定孔与第一固定孔对接；第二固定孔与第一固定孔插接有旋调杆，旋调杆呈水平布置，旋调杆的外端设有连接筒，连接筒的外侧壁位置设有若干操作杆，旋调杆的外周面套装有一对紧固轮，紧固轮的外周面设有若干凸块。本发明可以方便对采矿桶进行升降控制，方便采矿桶的升降控制。CN108726401ACN108726401A权利要求书1/1页1.一种竖井采矿用采矿桶旋调升降装置，包括底架，其特征在于：底架的底部设有固定板，底架的一侧上设有支架，底架的另一侧上设有固定架，固定架呈倾斜状，固定架的端部与支架的端部连接；底架的一侧设有第一固定块，第一固定块上设有第一固定孔，底架的另一侧设有第二固定块，第二固定块上设有第二固定孔，第二固定孔与第一固定孔对接；第二固定孔与第一固定孔插接有旋调杆，旋调杆呈水平布置，旋调杆的外端设有连接筒，连接筒的外侧壁位置设有若干操作杆，旋调杆的外周面套装有一对紧固轮，紧固轮的外周面设有若干凸块。2.根据权利要求1所述的竖井采矿用采矿桶旋调升降装置，其特征在于：紧固轮的轴向位置设有套槽，紧固轮通过套槽套装在旋调杆的外周面上。3.根据权利要求1所述的竖井采矿用采矿桶旋调升降装置，其特征在于：操作杆的一端与连接筒的外侧壁连接，操作杆的另一端设有操作球。4.根据权利要求3所述的竖井采矿用采矿桶旋调升降装置，其特征在于：操作球为球形形状。5.根据权利要求1所述的竖井采矿用采矿桶旋调升降装置，其特征在于：固定板上设有固定孔。2CN108726401A说明书1/2页一种竖井采矿用采矿桶旋调升降装置技术领域[0001]本发明涉及一种升降装置，特别涉及一种竖井采矿用采矿桶旋调升降装置。背景技术[0002]现有的煤矿竖井不方便进行采矿，尤其是不方便对矿井底部的煤矿进行上升运输。发明内容[0003]本发明主要是解决现有技术所存在的技术问题，从而提供一种通过旋调杆可以对升降绳进行卷绕，从而可以方便对采矿桶进行升降控制，方便采矿桶的升降控制，也方便井底下的使用者采矿的竖井采矿用采矿桶旋调升降装置。[0004]本发明的上述技术问题主要是通过下述技术方案得以解决的：一种竖井采矿用采矿桶旋调升降装置，包括底架，底架的底部设有固定板，底架的一侧上设有支架，底架的另一侧上设有固定架，固定架呈倾斜状，固定架的端部与支架的端部连接；底架的一侧设有第一固定块，第一固定块上设有第一固定孔，底架的另一侧设有第二固定块，第二固定块上设有第二固定孔，第二固定孔与第一固定孔对接；第二固定孔与第一固定孔插接有旋调杆，旋调杆呈水平布置，旋调杆的外端设有连接筒，连接筒的外侧壁位置设有若干操作杆，旋调杆的外周面套装有一对紧固轮，紧固轮的外周面设有若干凸块。[0005]进一步地，所述紧固轮的轴向位置设有套槽，紧固轮通过套槽套装在旋调杆的外周面上。[0006]进一步地，所述操作杆的一端与连接筒的外侧壁连接，操作杆的另一端设有操作球。[0007]进一步地，所述操作球为球形形状。[0008]进一步地，所述固定板上设有固定孔。[0009]采用上述技术方案的竖井采矿用采矿桶旋调升降装置，可以将该升降装置安装在竖井的井口位置，通过固定板可以对底架进行固定安装，可以使底架安装在竖井的井口位置，通过支架与固定架可以对底架进行牢固安装；通过第二固定块与第一固定块可以对旋调杆的两端进行套装，旋调杆的两端分别套装在第一固定孔与第二固定孔上，使用者可以将井底下的采矿桶连接有的升降绳的上端系住在旋调杆的外周面上，使用者通过操作杆可以使旋调杆实现转动，通过旋调杆可以对升降绳进行卷绕，从而可以方便对采矿桶进行升降控制，方便采矿桶的升降控制，也方便井底下的使用者采矿。附图说明[0010]为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见
