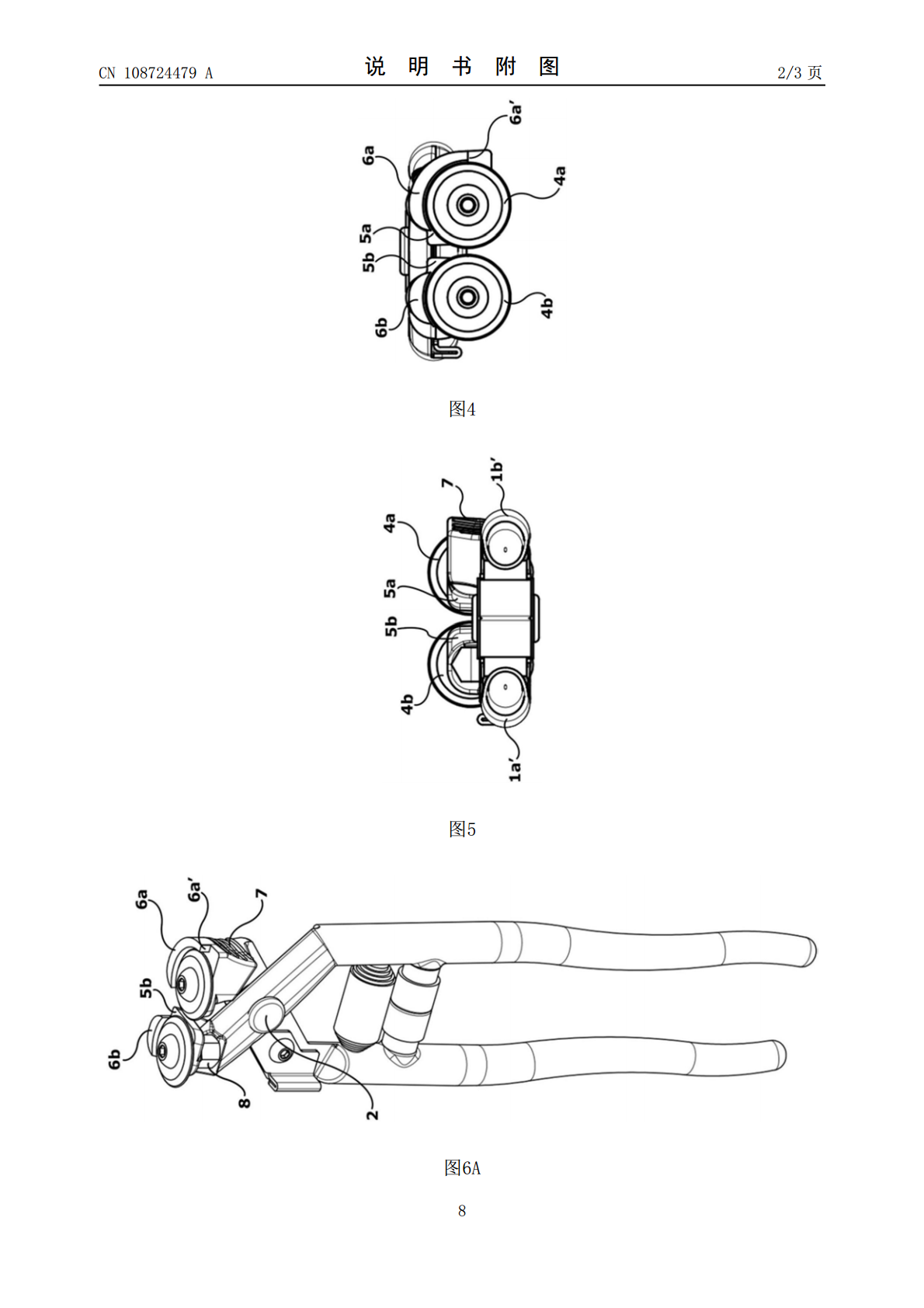

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108724479A(43)申请公布日2018.11.02(21)申请号201810325440.2(22)申请日2018.04.12(30)优先权数据1020170000416102017.04.13IT(71)申请人布雷韦蒂蒙托里特公司地址意大利瓦雷泽(72)发明人文森佐·蒙托利L·卡萨尔泰利(74)专利代理机构北京三友知识产权代理有限公司11127代理人王小东(51)Int.Cl.B28D1/22(2006.01)B28D7/00(2006.01)B28D7/04(2006.01)权利要求书1页说明书4页附图3页(54)发明名称用于切割平板或瓷砖的剪断器(57)摘要本发明涉及用于切割平板或瓷砖的剪断器。一种用于由硬质材料制成的瓷砖或平板的雕刻剪断器包括相互铰接的一对杠杆零件(1a，1b)，杠杆零件在铰接轴线(2)的两个相反侧分别设置有手柄部分(1a’，1b’)和端部头(1a”，1b”)，端部头承载采取具有外周切割边缘的切割轮(4a，4b)形式的切割元件，切割轮(4a，4b)与紧固凸台平行地固定，紧固凸台垂直于所述一对杠杆零件(1a，1b)的所在平面，其中所端部头(1a”，1b”)为L形，从而限定相对于所在平面偏移地布置的紧固凸台；并且端部头(1a”，1b”)具有相对的突起(5a，5b)，突起(5a，5b)根据连接切割轮(4a，4b)的中心的方向一直延伸为相互之间的距离略微大于切割轮(4a，4b)的切割边缘之间的距离。CN108724479ACN108724479A权利要求书1/1页1.一种用于由硬质材料制成的瓷砖或平板的雕刻剪断器，该雕刻剪断器包括相互铰接的一对杠杆零件(1a，1b)，所述一对杠杆零件在铰接轴线(2)的两个相反侧分别设置有手柄部分(1a’，1b’)和端部头(1a”，1b”)，所述端部头承载采取具有外周切割边缘的切割轮(4a，4b)形式的切割元件，所述切割轮(4a，4b)与紧固凸台平行地固定，所述紧固凸台垂直于所述一对杠杆零件(1a，1b)的所在平面，其特征在于，所述端部头(1a”，1b”)为L形，从而限定相对于所述所在平面偏移地布置的所述紧固凸台；并且所述端部头(1a”，1b”)具有相对的突起(5a，5b)，所述突起(5a，5b)根据连接所述切割轮(4a，4b)的中心的方向一直延伸为相互之间的距离略微大于所述切割轮(4a，4b)的所述切割边缘之间的距离。2.根据权利要求1所述的雕刻剪断器，其中，所述端部头还具有跟随并部分地包围所述切割轮(4a，4b)的所述切割边缘的隆起防护肋(6a，6b)。3.根据权利要求1或2所述的雕刻剪断器，其中，所述端部头中的一个端部头(1a”)具有用于施加手动压力的压力表面(7)，而另一个端部头(1b”)承载能自由旋转的切割轮(4b)。4.根据权利要求3所述的雕刻剪断器，其中，所述能自由旋转的切割轮(4b)通过贯通螺钉(4b’)安装在相应紧固凸台的表面上，所述贯通螺钉(4b’)与布置在所述紧固凸台的所述表面的相反侧的埋头螺母(8)接合。5.根据前述权利要求中任一项所述的雕刻剪断器，其中，所述一对杠杆零件(1a，1b)具有确定关闭构造的关闭端行程保持件(9a，9b)，在所述关闭构造中，所述切割轮的所述切割边缘间隔开至少1.5mm。6.根据权利要求5所述的雕刻剪断器，其中，所述关闭端行程保持件(9a，9b)采取彼此相对地安装在所述手柄部分(1a’，1b’)上的橡胶垫的形式。2CN108724479A说明书1/4页用于切割平板或瓷砖的剪断器技术领域[0001]本发明涉及用于切割硬质瓷砖或平板的剪断器，特别是用于切割和断开硬质包覆材料的剪断器。背景技术[0002]如所公知，为了雕刻和切断由陶瓷、石头或类似材料制成的平板或瓷砖，有许多不同的工具。其中最简单的工具为所谓的剪断器，即能够利用一只手操作的工具，这种剪断器提供两个相对的切割元件，这两个相对的切割元件通过在中心支点轴线处铰接在一起的相应有利杠杆而被朝向彼此按压。[0003]经典的剪断器基本由两个铰接在一起的零件构成，此时所述切割元件构成了相应零件的两个相对成形端部(典型地为楔形或喙形，并且或多或少具有尖锐切割边缘)。[0004]这种简单且廉价的解决方案具有一些缺点。首先，由于切割元件和相应的杠杆零件一体地形成，它们由同一种材料形成，因此不可能根据每个元件的具体特征来优化性能：切割元件应该具有高硬度，而杠杆应该具有一些弹性和挠曲强度。其次，常规的构造带来了某些操作限制。实际上，切割元件通常具有正交于剪断器的主铰接轴线布置的两个相对的线性切割边缘：这对平衡剪断器比较有效，但是妨碍进行弯曲切割的性能，这是因为切割边缘和铰接轴线之间的空间非常小，并且剪断器一成角度
