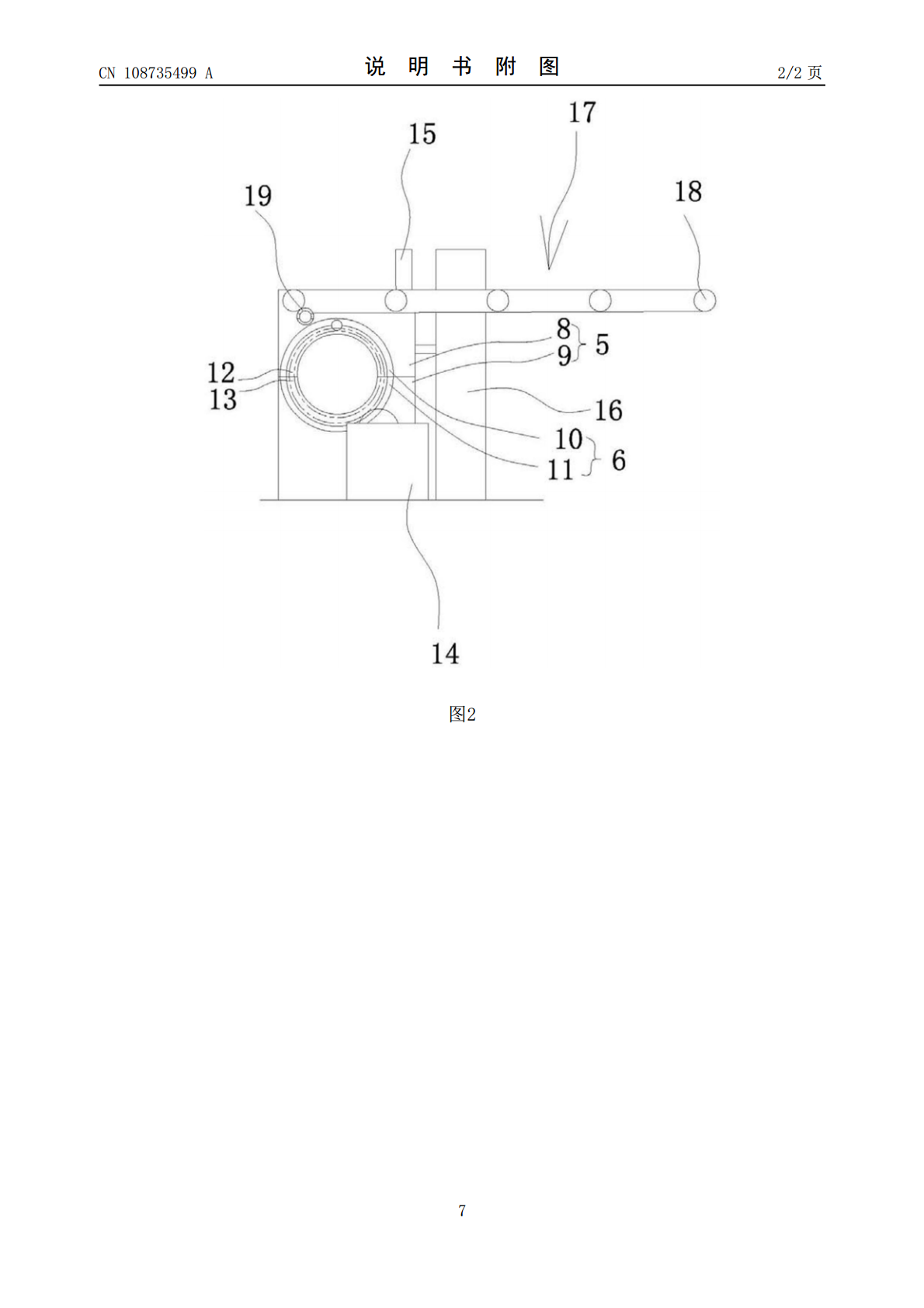

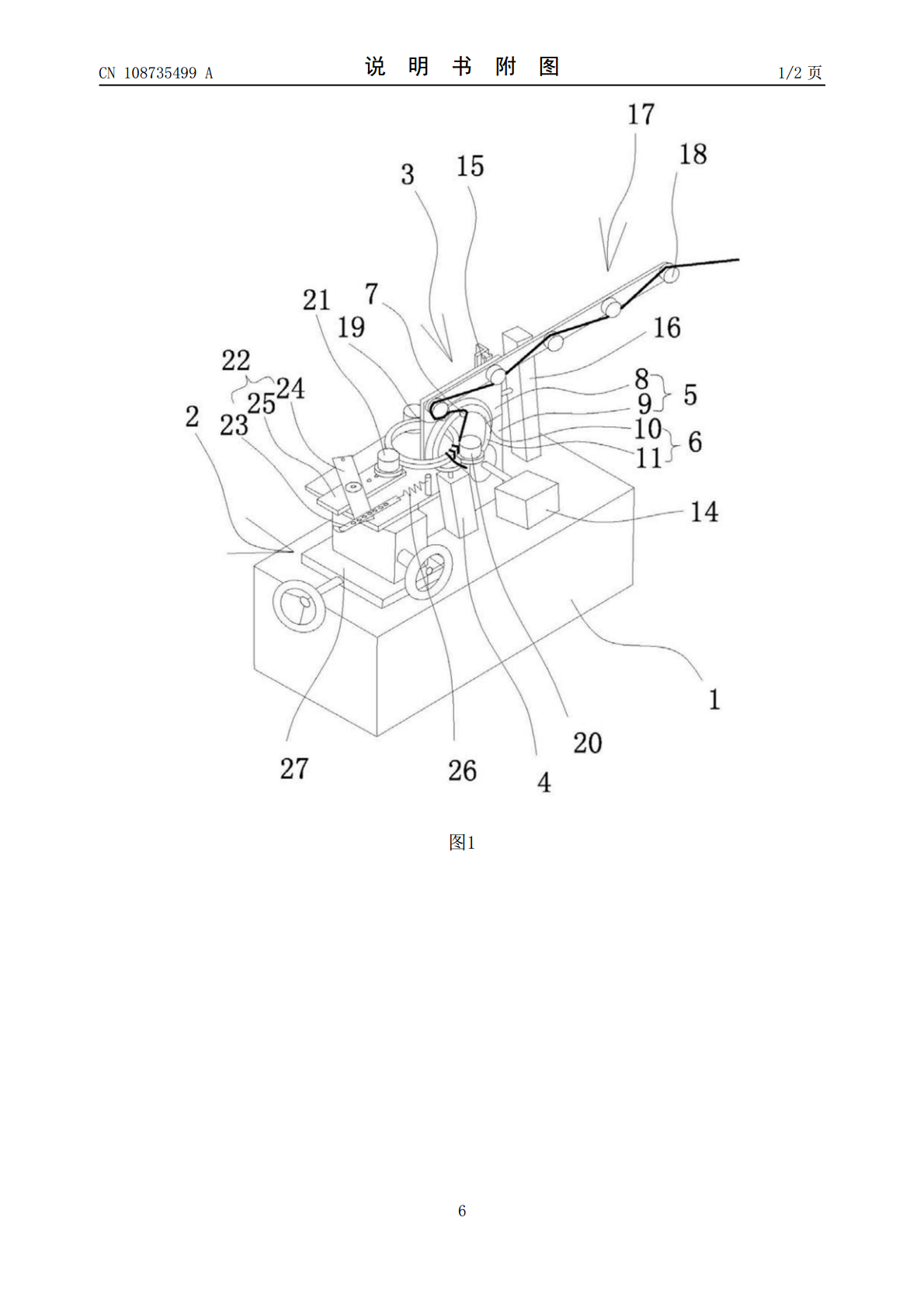

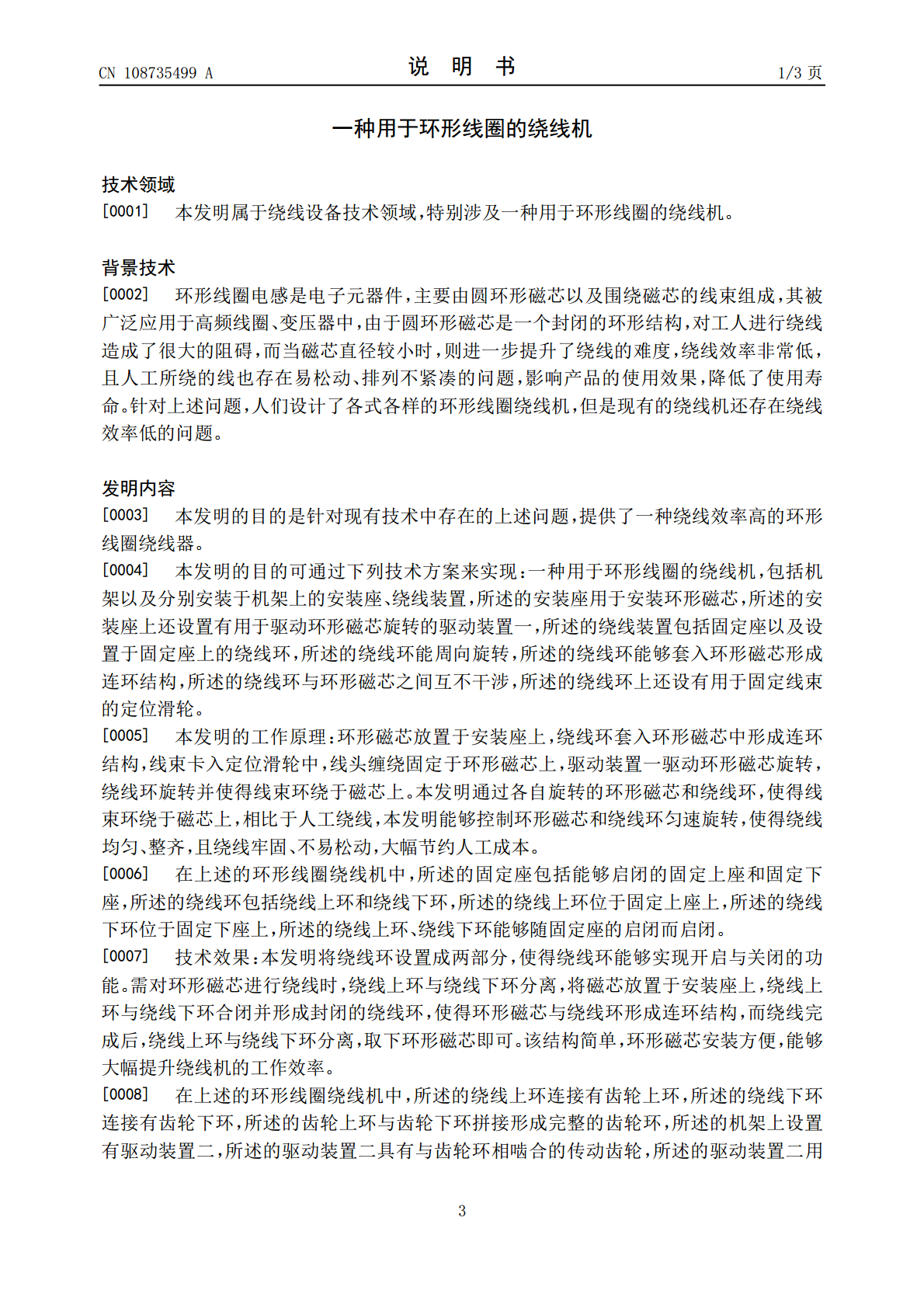

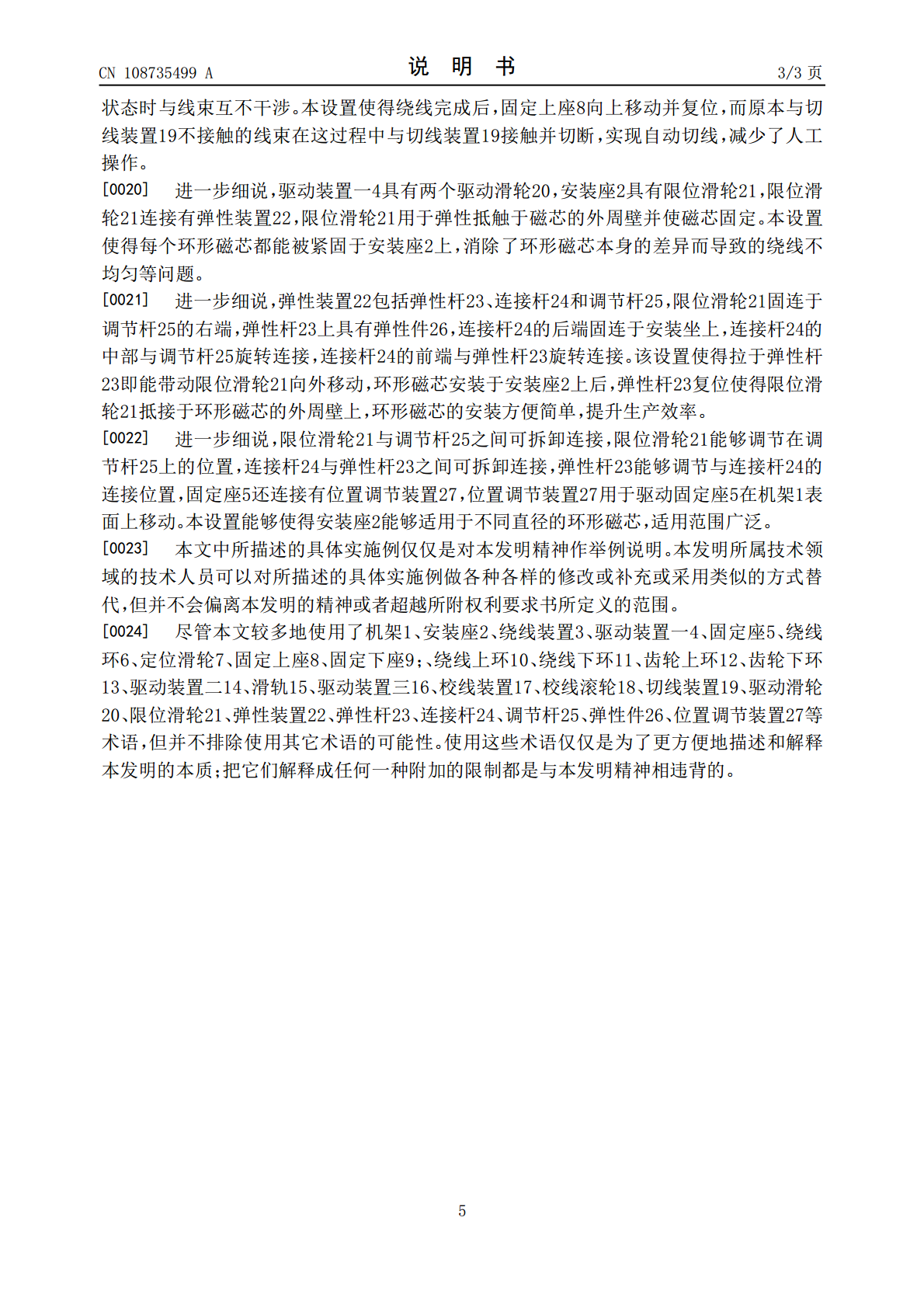

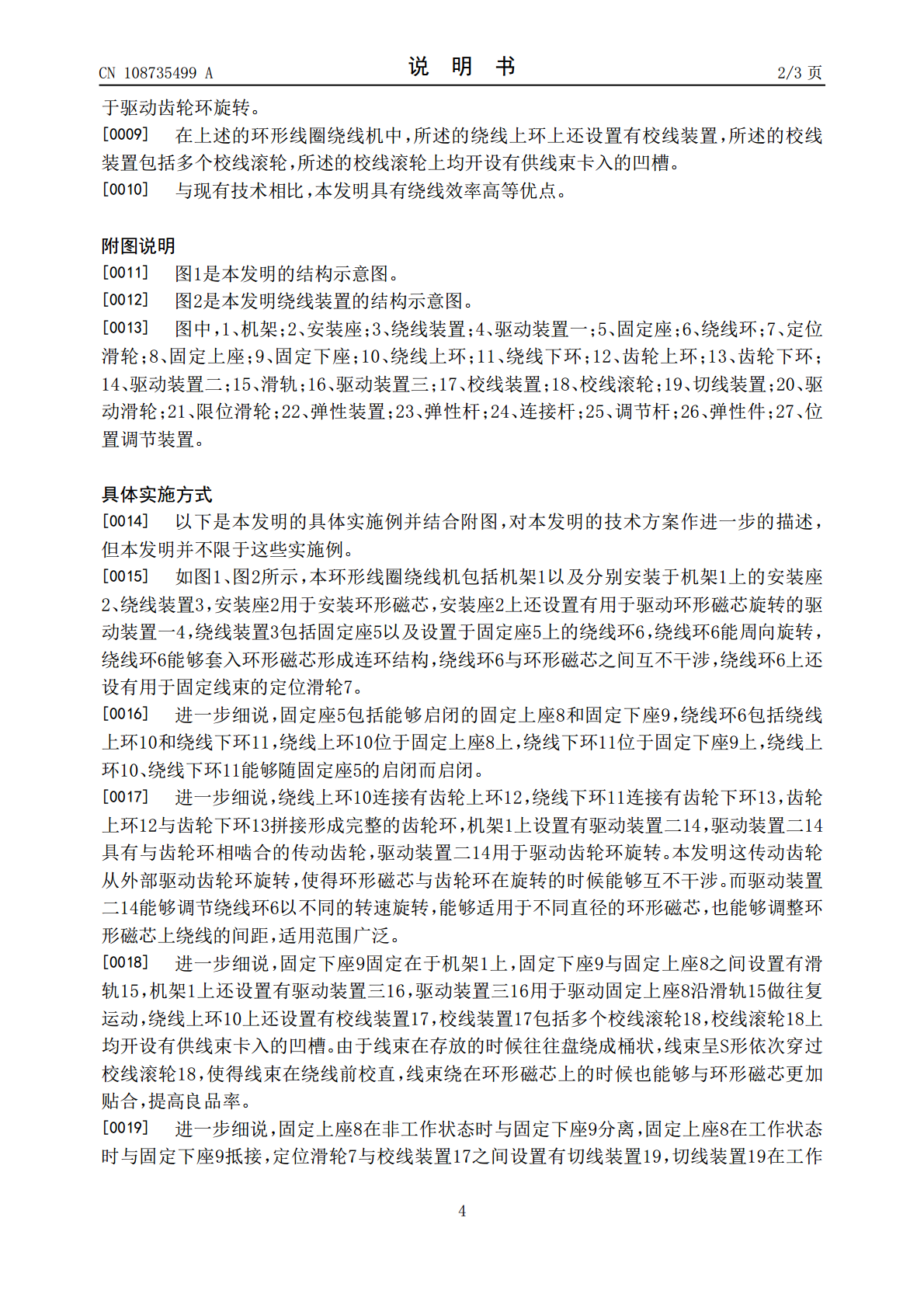

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108735499A(43)申请公布日2018.11.02(21)申请号201810484181.8(22)申请日2018.05.19(71)申请人沈红文地址313306浙江省湖州市安吉县梅溪镇黄武村黄武自然村31号(72)发明人沈红文(74)专利代理机构杭州橙知果专利代理事务所(特殊普通合伙)33261代理人朱孔妙(51)Int.Cl.H01F41/08(2006.01)H01F41/096(2016.01)权利要求书1页说明书3页附图2页(54)发明名称一种用于环形线圈的绕线机(57)摘要本发明提供了一种用于环形线圈的绕线机，属于绕线设备技术领域。它解决了现有绕线机绕线效率低等问题。本环形线圈绕线机包括机架以及分别安装于机架上的安装座、绕线装置，安装座用于安装环形磁芯，安装座上还设置有用于驱动环形磁芯旋转的驱动装置一，绕线装置包括固定座以及设置于固定座上的绕线环，绕线环能周向旋转，绕线环能够套入环形磁芯形成连环结构，绕线环与环形磁芯之间互不干涉，绕线环上还设有用于固定线束的定位滑轮。本发明具有绕线效率高等优点。CN108735499ACN108735499A权利要求书1/1页1.一种用于环形线圈的绕线机，其特征在于，包括机架（1）以及分别安装于机架（1）上的安装座（2）、绕线装置（3），所述的安装座（2）用于安装环形磁芯，所述的安装座（2）上还设置有用于驱动环形磁芯旋转的驱动装置一（4），所述的绕线装置（3）包括固定座（5）以及设置于固定座（5）上的绕线环（6），所述的绕线环（6）能周向旋转，所述的绕线环（6）能够套入环形磁芯形成连环结构，所述的绕线环（6）与环形磁芯之间互不干涉，所述的绕线环（6）上还设有用于固定线束的定位滑轮（7）。2.根据权利要求1所述的一种用于环形线圈的绕线机，其特征在于,固定座（5）包括能够启闭的固定上座（8）和固定下座（9），所述的绕线环（6）包括绕线上环（10）和绕线下环（11），所述的绕线上环（10）位于固定上座（8）上，所述的绕线下环（11）位于固定下座（9）上，所述的绕线上环（10）、绕线下环（11）能够随固定座（5）的启闭而启闭。3.根据权利要求2所述的一种用于环形线圈的绕线机，其特征在于，绕线上环（10）连接有齿轮上环（12），所述的绕线下环（11）连接有齿轮下环（13），所述的齿轮上环（12）与齿轮下环（13）拼接形成完整的齿轮环，所述的机架（1）上设置有驱动装置二（14），所述的驱动装置二（14）具有与齿轮环相啮合的传动齿轮，所述的驱动装置二（14）用于驱动齿轮环旋转。4.根据权利要求2所述的一种用于环形线圈的绕线机，其特征在于，绕线上环（10）上还设置有校线装置（17），所述的校线装置（17）包括多个校线滚轮（18），所述的校线滚轮（18）上均开设有供线束卡入的凹槽。2CN108735499A说明书1/3页一种用于环形线圈的绕线机技术领域[0001]本发明属于绕线设备技术领域，特别涉及一种用于环形线圈的绕线机。背景技术[0002]环形线圈电感是电子元器件，主要由圆环形磁芯以及围绕磁芯的线束组成，其被广泛应用于高频线圈、变压器中，由于圆环形磁芯是一个封闭的环形结构，对工人进行绕线造成了很大的阻碍，而当磁芯直径较小时，则进一步提升了绕线的难度，绕线效率非常低，且人工所绕的线也存在易松动、排列不紧凑的问题，影响产品的使用效果，降低了使用寿命。针对上述问题，人们设计了各式各样的环形线圈绕线机，但是现有的绕线机还存在绕线效率低的问题。发明内容[0003]本发明的目的是针对现有技术中存在的上述问题，提供了一种绕线效率高的环形线圈绕线器。[0004]本发明的目的可通过下列技术方案来实现：一种用于环形线圈的绕线机，包括机架以及分别安装于机架上的安装座、绕线装置，所述的安装座用于安装环形磁芯，所述的安装座上还设置有用于驱动环形磁芯旋转的驱动装置一，所述的绕线装置包括固定座以及设置于固定座上的绕线环，所述的绕线环能周向旋转，所述的绕线环能够套入环形磁芯形成连环结构，所述的绕线环与环形磁芯之间互不干涉，所述的绕线环上还设有用于固定线束的定位滑轮。[0005]本发明的工作原理：环形磁芯放置于安装座上，绕线环套入环形磁芯中形成连环结构，线束卡入定位滑轮中，线头缠绕固定于环形磁芯上，驱动装置一驱动环形磁芯旋转，绕线环旋转并使得线束环绕于磁芯上。本发明通过各自旋转的环形磁芯和绕线环，使得线束环绕于磁芯上，相比于人工绕线，本发明能够控制环形磁芯和绕线环匀速旋转，使得绕线均匀、整齐，且绕线牢固、不易松动，大幅节约人工成本。[0006]在上述的环形线圈绕线机中，所述的固定座包括能够启闭的固定上座和固定下座，所述的绕线环包括绕线上环和绕线
