一种用于大型弹簧生产的热卷弹簧机.pdf

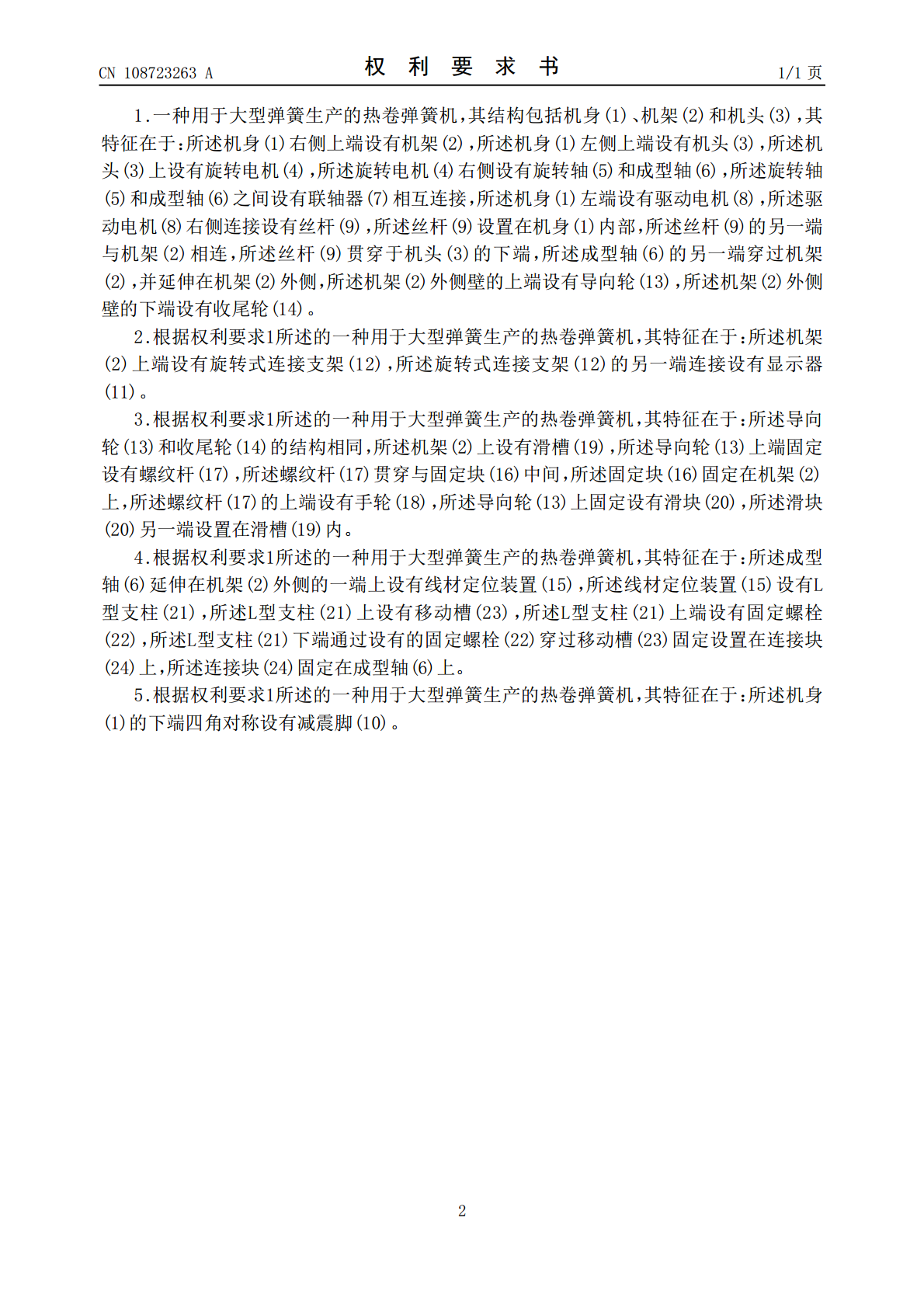

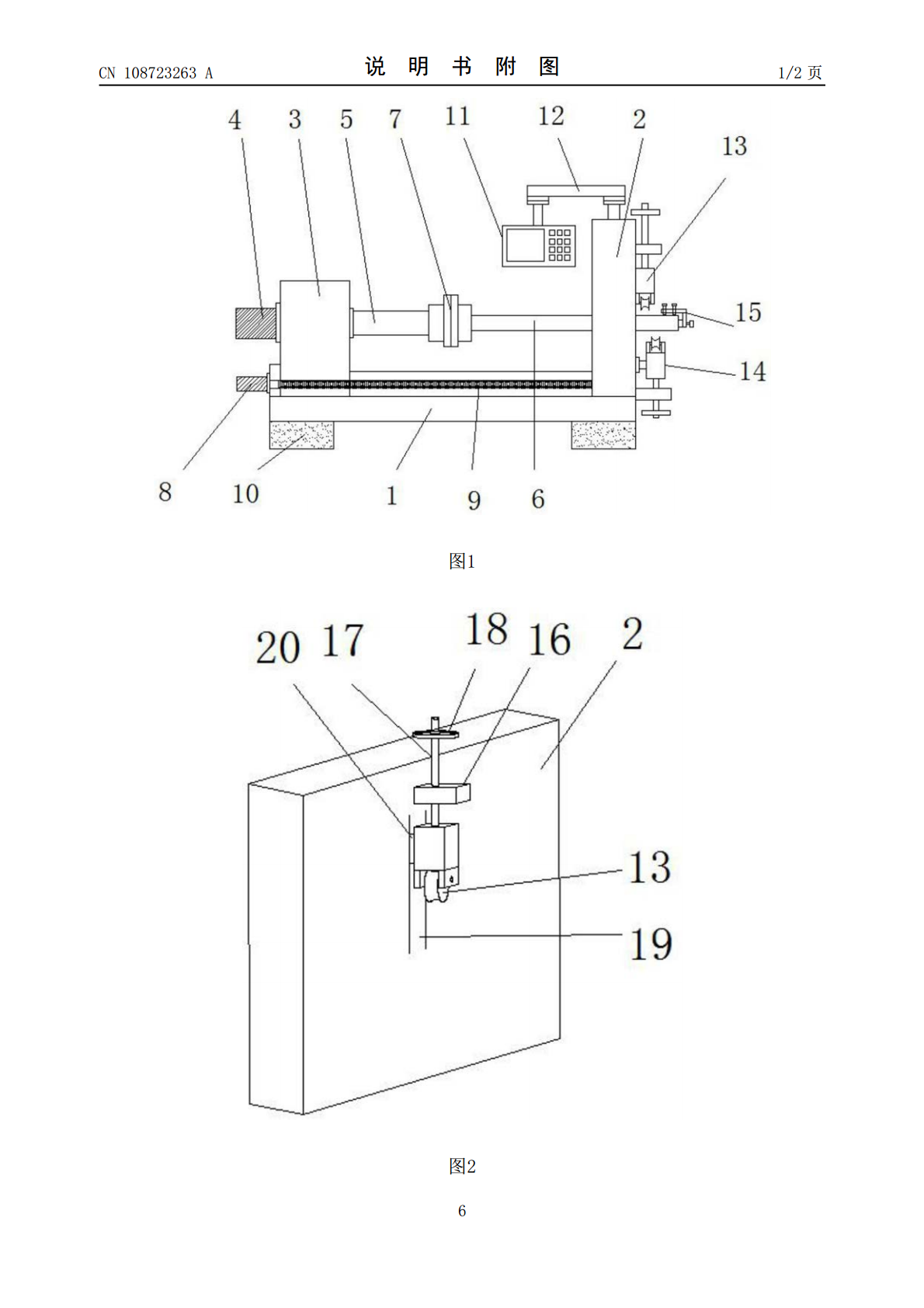

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108723263A(43)申请公布日2018.11.02(21)申请号201810624275.0(22)申请日2018.06.16(71)申请人南京溧水丽华弹簧厂地址211215江苏省南京市溧水区柘塘镇共和村李家村(72)发明人李益强(74)专利代理机构北京盛凡智荣知识产权代理有限公司11616代理人曾龙(51)Int.Cl.B21F35/00(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种用于大型弹簧生产的热卷弹簧机(57)摘要本发明公开了一种用于大型弹簧生产的热卷弹簧机，其结构包括机身、机架和机头，所述机身右侧上端设有机架，所述机身左侧上端设有机头，所述机头上设有旋转电机，所述旋转电机右侧设有旋转轴和成型轴，所述旋转轴和成型轴之间设有联轴器相互连接，所述机身左端设有驱动电机，所述驱动电机右侧连接设有丝杆，所述丝杆设置在机身内部，所述丝杆的另一端与机架相连，所述丝杆贯穿于机头的下端，所述成型轴的另一端穿过机架，并延伸在机架外侧，所述机架外侧壁的上端设有导向轮，所述机架外侧壁的下端设有收尾轮。该发明通过减震脚大大减轻了机台震动，提高精确度，通过线材定位装置及可调节的导向轮和收尾轮，更适用于不同线径弹簧的制作。CN108723263ACN108723263A权利要求书1/1页1.一种用于大型弹簧生产的热卷弹簧机，其结构包括机身(1)、机架(2)和机头(3)，其特征在于：所述机身(1)右侧上端设有机架(2)，所述机身(1)左侧上端设有机头(3)，所述机头(3)上设有旋转电机(4)，所述旋转电机(4)右侧设有旋转轴(5)和成型轴(6)，所述旋转轴(5)和成型轴(6)之间设有联轴器(7)相互连接，所述机身(1)左端设有驱动电机(8)，所述驱动电机(8)右侧连接设有丝杆(9)，所述丝杆(9)设置在机身(1)内部，所述丝杆(9)的另一端与机架(2)相连，所述丝杆(9)贯穿于机头(3)的下端，所述成型轴(6)的另一端穿过机架(2)，并延伸在机架(2)外侧，所述机架(2)外侧壁的上端设有导向轮(13)，所述机架(2)外侧壁的下端设有收尾轮(14)。2.根据权利要求1所述的一种用于大型弹簧生产的热卷弹簧机，其特征在于：所述机架(2)上端设有旋转式连接支架(12)，所述旋转式连接支架(12)的另一端连接设有显示器(11)。3.根据权利要求1所述的一种用于大型弹簧生产的热卷弹簧机，其特征在于：所述导向轮(13)和收尾轮(14)的结构相同，所述机架(2)上设有滑槽(19)，所述导向轮(13)上端固定设有螺纹杆(17)，所述螺纹杆(17)贯穿与固定块(16)中间，所述固定块(16)固定在机架(2)上，所述螺纹杆(17)的上端设有手轮(18)，所述导向轮(13)上固定设有滑块(20)，所述滑块(20)另一端设置在滑槽(19)内。4.根据权利要求1所述的一种用于大型弹簧生产的热卷弹簧机，其特征在于：所述成型轴(6)延伸在机架(2)外侧的一端上设有线材定位装置(15)，所述线材定位装置(15)设有L型支柱(21)，所述L型支柱(21)上设有移动槽(23)，所述L型支柱(21)上端设有固定螺栓(22)，所述L型支柱(21)下端通过设有的固定螺栓(22)穿过移动槽(23)固定设置在连接块(24)上，所述连接块(24)固定在成型轴(6)上。5.根据权利要求1所述的一种用于大型弹簧生产的热卷弹簧机，其特征在于：所述机身(1)的下端四角对称设有减震脚(10)。2CN108723263A说明书1/3页一种用于大型弹簧生产的热卷弹簧机技术领域[0001]本发明涉及弹簧生产技术领域，具体为一种用于大型弹簧生产的热卷弹簧机。背景技术[0002]弹簧机是指生产弹簧的机械设备，按照功能特点分为:压簧机、拉簧机、万能机、圆盘机以及专用弹簧机。它包括机身、操作面板等器件。弹簧作为工业系统中的一个重要原件，大到飞机军舰，小到手机相机等等各种产品均用到弹簧，有着很大的用量，而且种类繁多，因此工厂生产的量很大。[0003]热卷弹簧又名大型弹簧，因为这种弹簧一般线径很大，在加热后容易扭曲变形，回弹性较小，一般应用于国防、海洋、航天、矿山机械、建筑机械等，特别是铁路运输、大型工程机械、高压输变电设备。目前，国内加工热卷弹簧一般采用热卷方法制造，主要有车床改造卷簧机、简易不开档卷簧机、自动开档卷簧机等，基本上是机械机构的简易设备，成形过程中人为影响的因素较多，生产效率低，产品生产中能耗较大，产品质量难以保证。现有的热卷弹簧机在生产弹簧时，很难将弹簧固定在驱动转轴，且不能适应不同线径的弹簧生产，降低了弹簧的生产效率。而且现有的热卷弹簧机在工作时会产生巨大的震动对机台本身产生一定的影响，从而影响到
