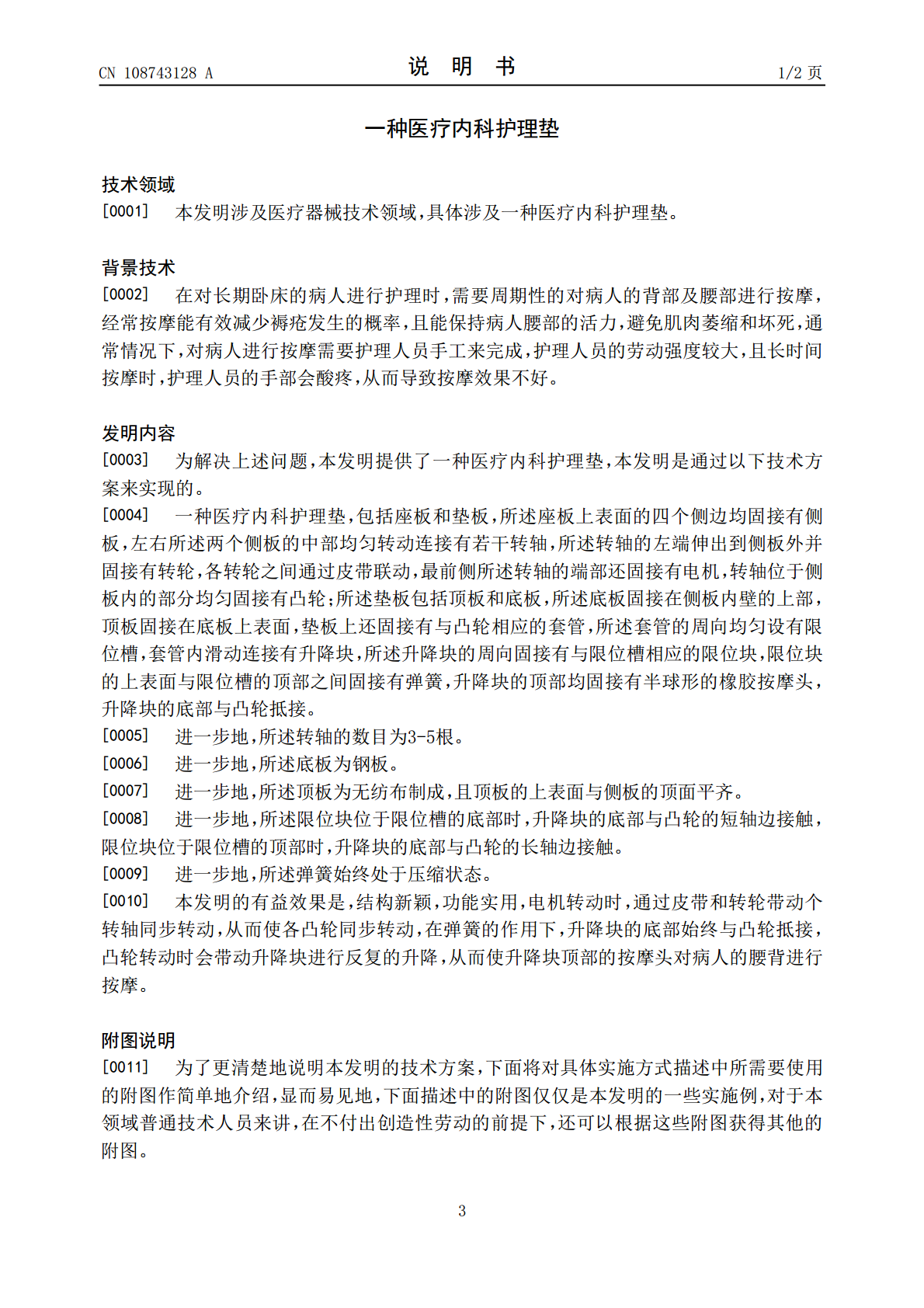

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108743128A(43)申请公布日2018.11.06(21)申请号201810322792.2(22)申请日2018.04.11(71)申请人范开云地址276800山东省日照市东港区威海路155号(72)发明人范开云(74)专利代理机构北京快易权知识产权代理有限公司11660代理人杜亚静(51)Int.Cl.A61G7/057(2006.01)A61H7/00(2006.01)权利要求书1页说明书2页附图2页(54)发明名称一种医疗内科护理垫(57)摘要本发明公布了一种医疗内科护理垫，包括底板和垫板，底板上表面的四个侧边均固接有侧板，左右两个侧板的中部均匀转动连接有转轴，转轴的左端伸出到侧板外并固接有转轮，各转轮之间通过皮带联动，最前侧转轴的端部还固接有电机，转轴上均匀固接有凸轮，垫板上固接有套管，套管内滑动连接有升降块，升降块的顶部均固接有按摩头，升降块的底部与凸轮抵接，本发明的有益效果是，结构新颖，功能实用，电机转动时，通过皮带和转轮带动个转轴同步转动，从而使各凸轮同步转动，在弹簧的作用下，升降块的底部始终与凸轮抵接，凸轮转动时会带动升降块进行反复的升降，从而使升降块顶部的按摩头对病人的腰背进行按摩。CN108743128ACN108743128A权利要求书1/1页1.一种医疗内科护理垫，其特征在于：包括座板和垫板，所述座板上表面的四个侧边均固接有侧板，左右所述两个侧板的中部均匀转动连接有若干转轴，所述转轴的左端伸出到侧板外并固接有转轮，各转轮之间通过皮带联动，最前侧所述转轴的端部还固接有电机，转轴位于侧板内的部分均匀固接有凸轮；所述垫板包括顶板和底板，所述底板固接在侧板内壁的上部，顶板固接在底板上表面，垫板上还固接有与凸轮相应的套管，所述套管的周向均匀设有限位槽，套管内滑动连接有升降块，所述升降块的周向固接有与限位槽相应的限位块，限位块的上表面与限位槽的顶部之间固接有弹簧，升降块的顶部均固接有半球形的橡胶按摩头，升降块的底部与凸轮抵接。2.根据权利要求1所述的一种医疗内科护理垫，其特征在于：所述转轴的数目为3-5根。3.根据权利要求1所述的一种医疗内科护理垫，其特征在于：所述底板为钢板。4.根据权利要求1所述的一种医疗内科护理垫，其特征在于：所述顶板为无纺布制成，且顶板的上表面与侧板的顶面平齐。5.根据权利要求1所述的一种医疗内科护理垫，其特征在于：所述限位块位于限位槽的底部时，升降块的底部与凸轮的短轴边接触，限位块位于限位槽的顶部时，升降块的底部与凸轮的长轴边接触。6.根据权利要求1所述的一种医疗内科护理垫，其特征在于：所述弹簧始终处于压缩状态。2CN108743128A说明书1/2页一种医疗内科护理垫技术领域[0001]本发明涉及医疗器械技术领域，具体涉及一种医疗内科护理垫。背景技术[0002]在对长期卧床的病人进行护理时，需要周期性的对病人的背部及腰部进行按摩，经常按摩能有效减少褥疮发生的概率，且能保持病人腰部的活力，避免肌肉萎缩和坏死，通常情况下，对病人进行按摩需要护理人员手工来完成，护理人员的劳动强度较大，且长时间按摩时，护理人员的手部会酸疼，从而导致按摩效果不好。发明内容[0003]为解决上述问题，本发明提供了一种医疗内科护理垫，本发明是通过以下技术方案来实现的。[0004]一种医疗内科护理垫，包括座板和垫板，所述座板上表面的四个侧边均固接有侧板，左右所述两个侧板的中部均匀转动连接有若干转轴，所述转轴的左端伸出到侧板外并固接有转轮，各转轮之间通过皮带联动，最前侧所述转轴的端部还固接有电机，转轴位于侧板内的部分均匀固接有凸轮；所述垫板包括顶板和底板，所述底板固接在侧板内壁的上部，顶板固接在底板上表面，垫板上还固接有与凸轮相应的套管，所述套管的周向均匀设有限位槽，套管内滑动连接有升降块，所述升降块的周向固接有与限位槽相应的限位块，限位块的上表面与限位槽的顶部之间固接有弹簧，升降块的顶部均固接有半球形的橡胶按摩头，升降块的底部与凸轮抵接。[0005]进一步地，所述转轴的数目为3-5根。[0006]进一步地，所述底板为钢板。[0007]进一步地，所述顶板为无纺布制成，且顶板的上表面与侧板的顶面平齐。[0008]进一步地，所述限位块位于限位槽的底部时，升降块的底部与凸轮的短轴边接触，限位块位于限位槽的顶部时，升降块的底部与凸轮的长轴边接触。[0009]进一步地，所述弹簧始终处于压缩状态。[0010]本发明的有益效果是，结构新颖，功能实用，电机转动时，通过皮带和转轮带动个转轴同步转动，从而使各凸轮同步转动，在弹簧的作用下，升降块的底部始终与凸轮抵接，凸轮转动时会带动升降块进行反复的升降，从而使升降块顶部的按摩头对病人的腰背进行按摩。附图说
