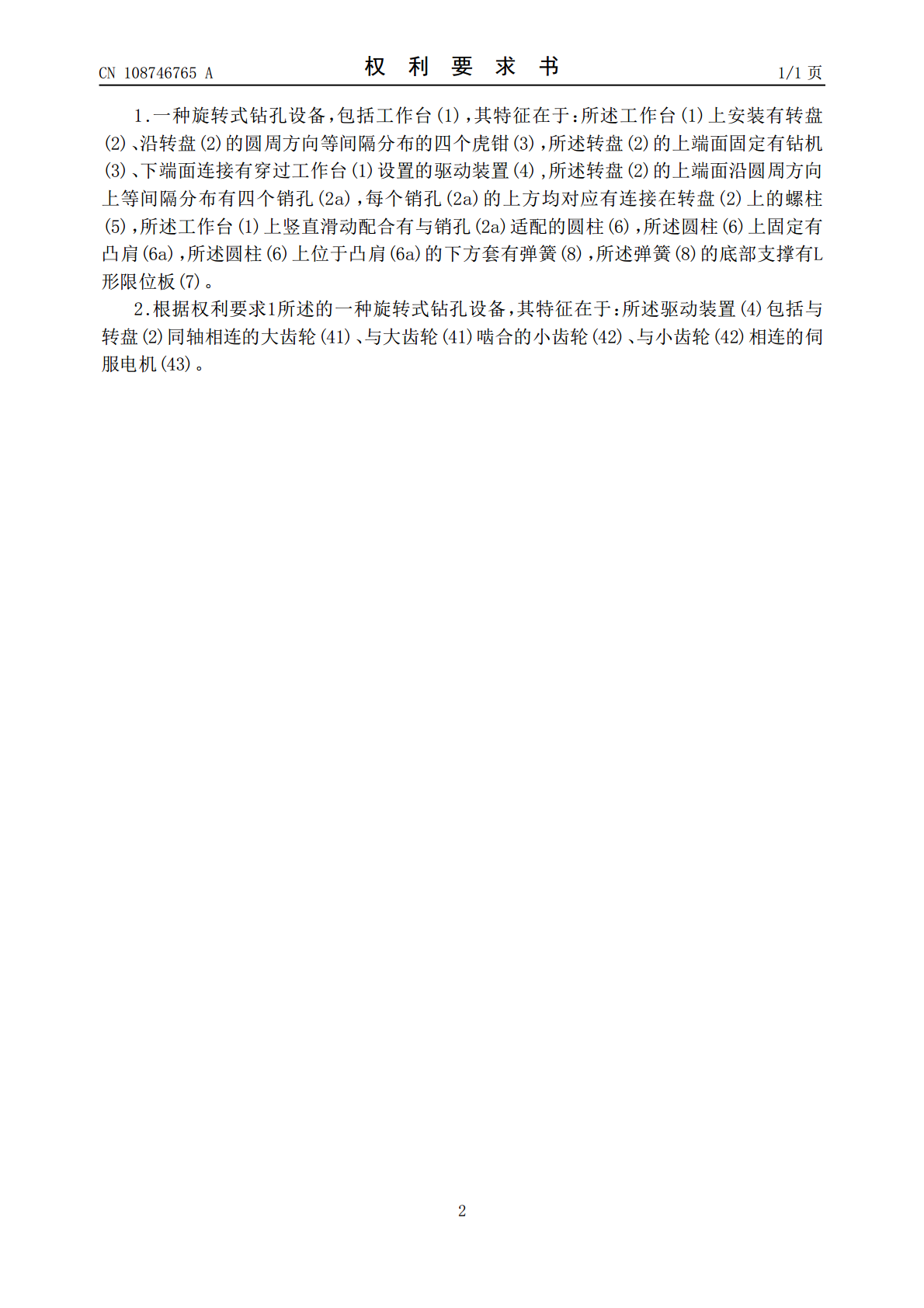

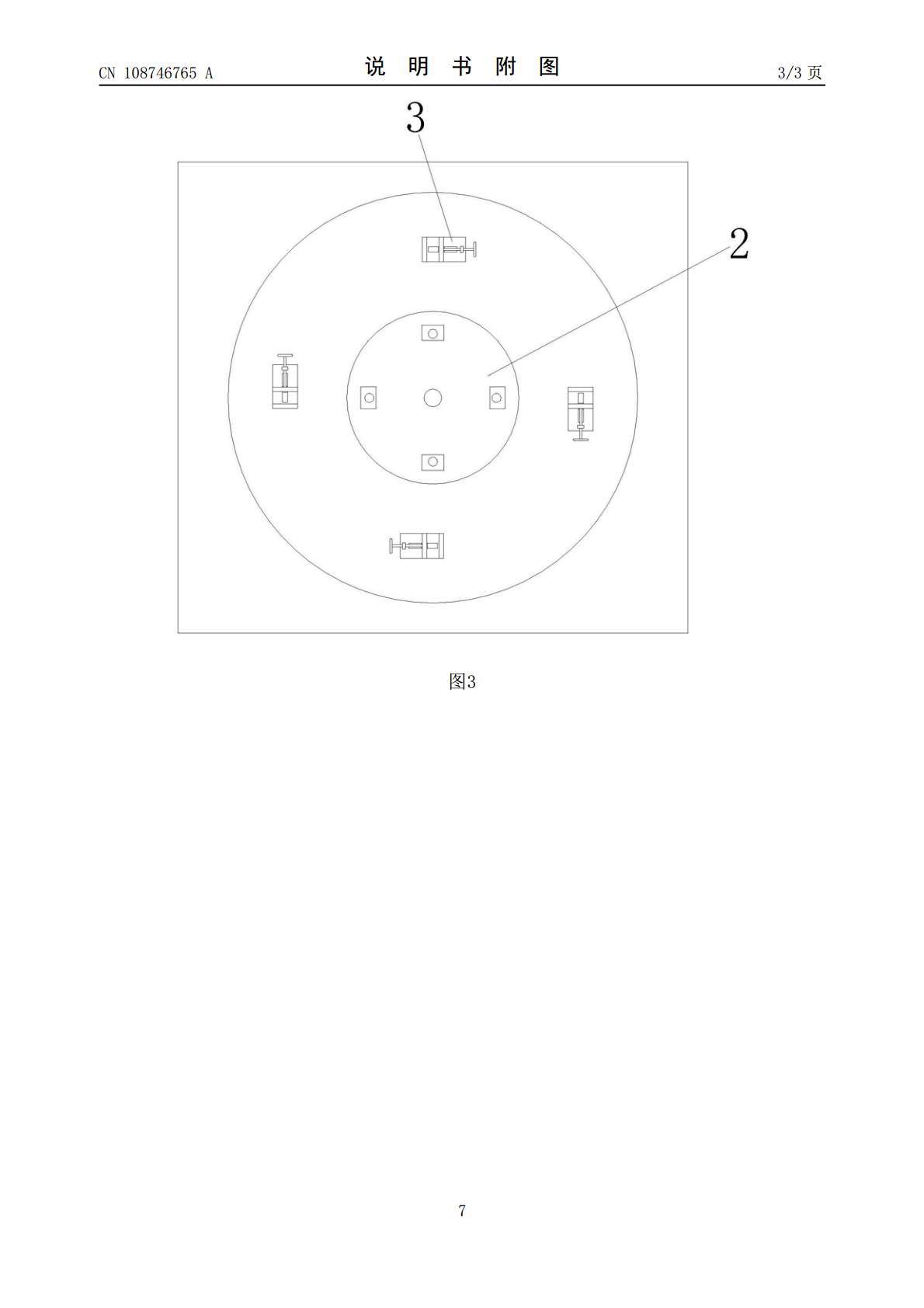

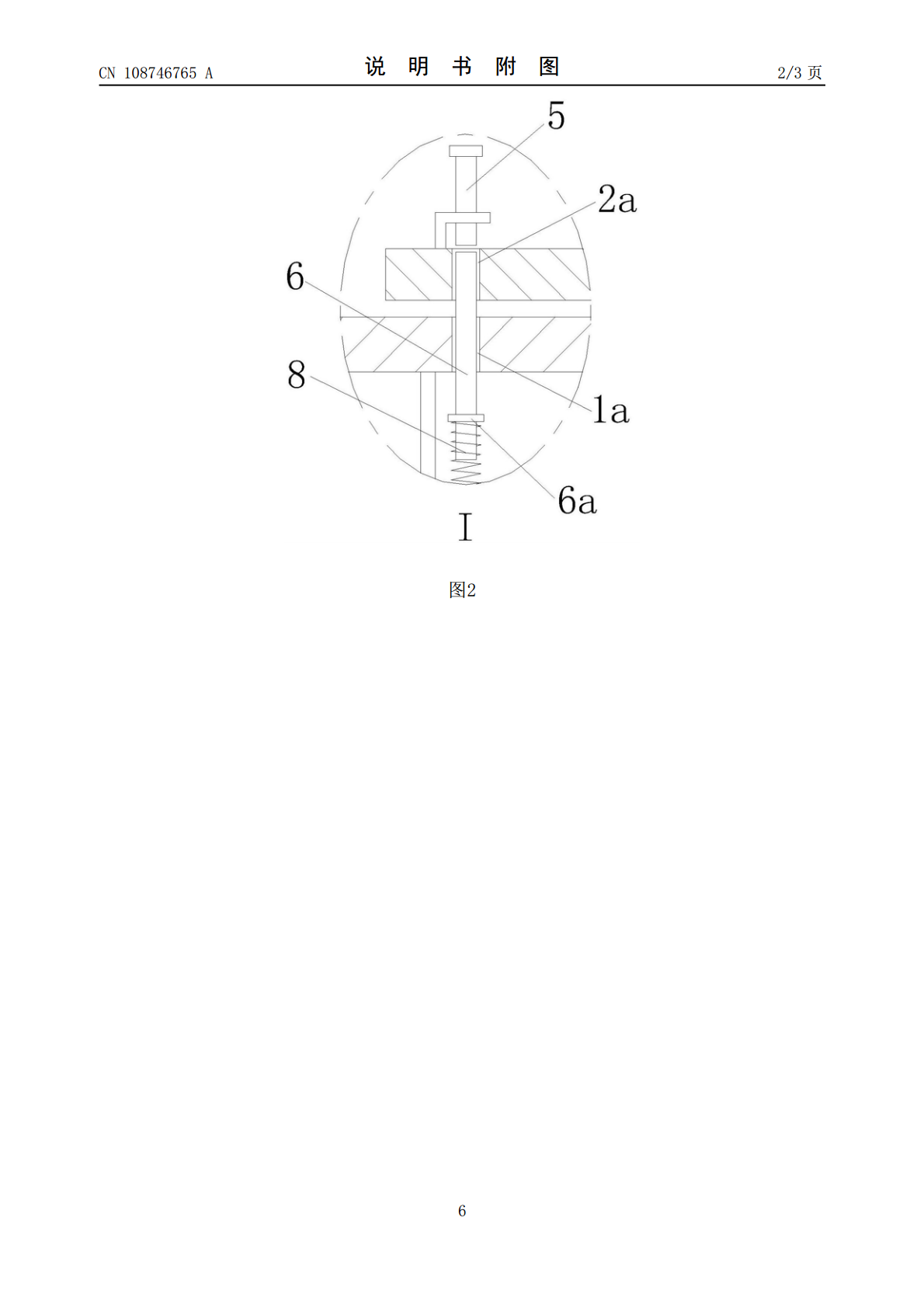

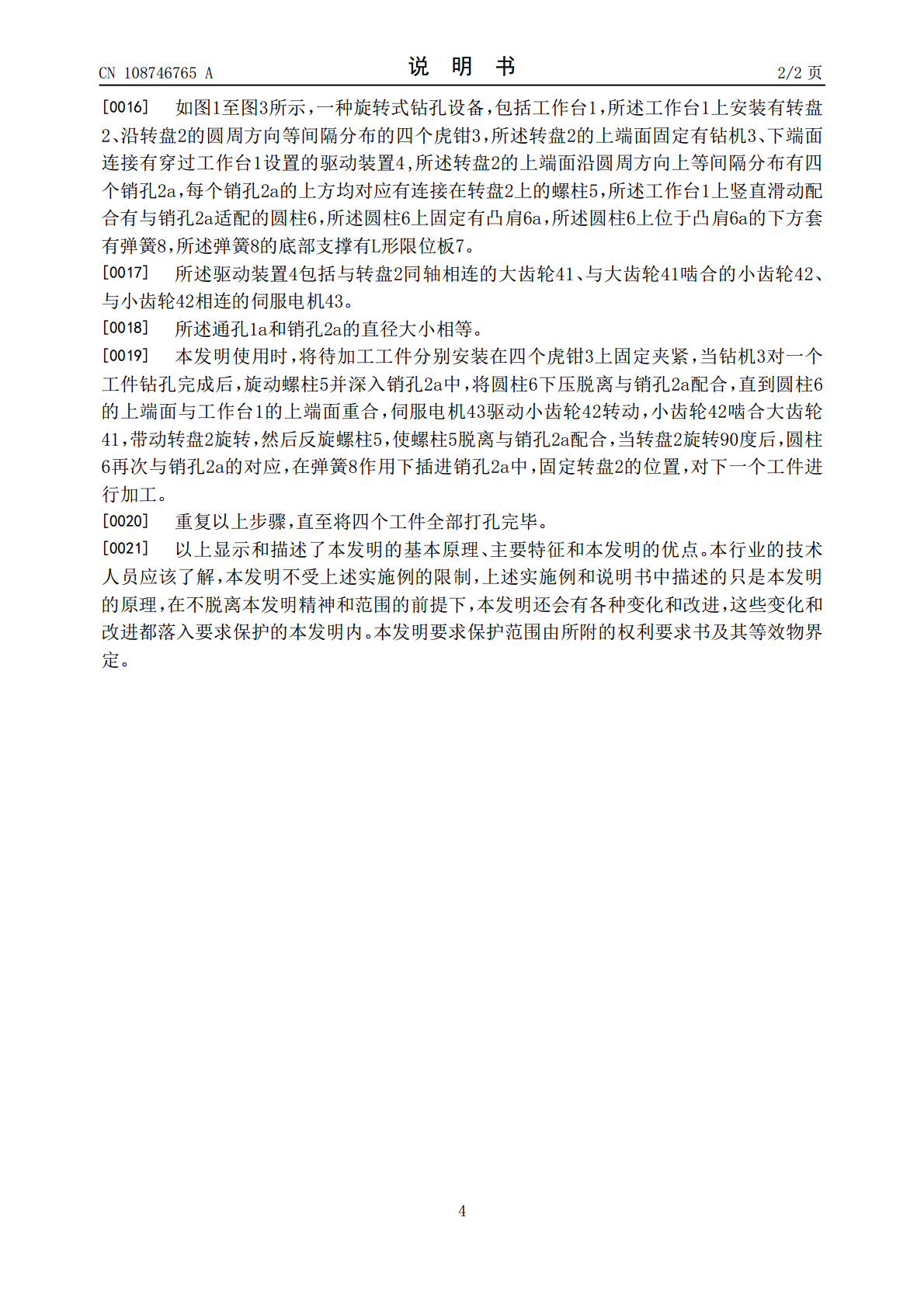

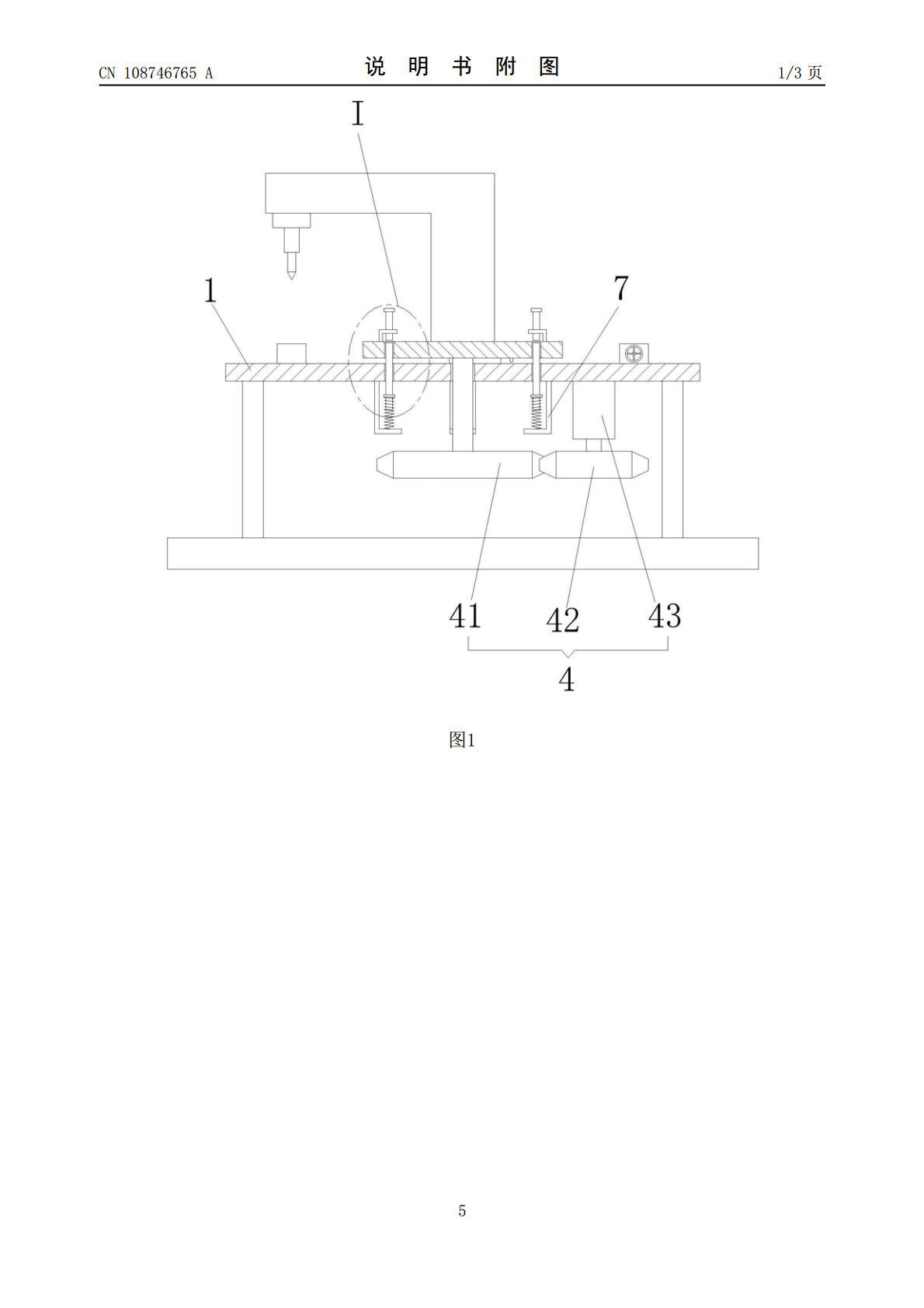

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108746765A(43)申请公布日2018.11.06(21)申请号201810585620.4(22)申请日2018.06.08(71)申请人芜湖思科生产力促进中心有限公司地址241000安徽省芜湖市鸠江经济开发区万春中路鸠江电子产业园综合楼403室(72)发明人汪建文(74)专利代理机构北京汇信合知识产权代理有限公司11335代理人寇俊波(51)Int.Cl.B23B47/00(2006.01)B23Q1/64(2006.01)B23Q3/06(2006.01)权利要求书1页说明书2页附图3页(54)发明名称一种旋转式钻孔设备(57)摘要本发明涉及一种旋转式钻孔设备，包括工作台，工作台上安装有转盘、沿转盘的圆周方向等间隔分布的四个虎钳，转盘的上端面固定有钻机、下端面连接有穿过工作台设置的驱动装置,转盘的上端面沿圆周方向上等间隔分布有四个销孔，每个销孔的上方均对应有连接在转盘上的螺柱，工作台上竖直滑动配合有与销孔适配的圆柱，圆柱上固定有凸肩，圆柱上位于凸肩的下方套有弹簧，弹簧的底部支撑有L形限位板；驱动装置包括大齿轮、小齿轮、伺服电机。本发明能实现对多个工件的钻加工，节省装夹时间，提高工作效率，实现单个钻机的多用，确保转盘旋转后定位准确、牢固，减少系统误差，适合大规模推广使用。CN108746765ACN108746765A权利要求书1/1页1.一种旋转式钻孔设备，包括工作台(1)，其特征在于：所述工作台(1)上安装有转盘(2)、沿转盘(2)的圆周方向等间隔分布的四个虎钳(3)，所述转盘(2)的上端面固定有钻机(3)、下端面连接有穿过工作台(1)设置的驱动装置(4),所述转盘(2)的上端面沿圆周方向上等间隔分布有四个销孔(2a)，每个销孔(2a)的上方均对应有连接在转盘(2)上的螺柱(5)，所述工作台(1)上竖直滑动配合有与销孔(2a)适配的圆柱(6)，所述圆柱(6)上固定有凸肩(6a)，所述圆柱(6)上位于凸肩(6a)的下方套有弹簧(8)，所述弹簧(8)的底部支撑有L形限位板(7)。2.根据权利要求1所述的一种旋转式钻孔设备，其特征在于：所述驱动装置(4)包括与转盘(2)同轴相连的大齿轮(41)、与大齿轮(41)啮合的小齿轮(42)、与小齿轮(42)相连的伺服电机(43)。2CN108746765A说明书1/2页一种旋转式钻孔设备技术领域[0001]本发明涉及零部件加工技术领域，具体的说是一种旋转式钻孔设备。背景技术[0002]汽车零部件作为汽车组装中重要的一部分，其种类繁多且数量大，如何在保证产品质量的同时，提高零部件加工的效率显然必不可少。[0003]汽车零部件在钻孔加工时，多数工件可直接在传统立式钻床上钻加工，但是，传统钻床上只具备一个装夹平台，每次只能实现对单个工件的加工，来回装夹会浪费大量的时间，也无法满足多人使用的需求，要进行多个工件钻孔只能添加多个钻床使用时，大大增加了将设备费用支出，占据大量空间资源，不利于车间管理。发明内容[0004]为了避免和解决上述技术问题，本发明提出了一种旋转式钻孔设备。[0005]本发明所要解决的技术问题采用以下技术方案来实现：[0006]一种旋转式钻孔设备，包括工作台，所述工作台上安装有转盘、沿转盘的圆周方向等间隔分布的四个虎钳，所述转盘的上端面固定有钻机、下端面连接有穿过工作台设置的驱动装置,所述转盘的上端面沿圆周方向上等间隔分布有四个销孔，每个销孔的上方均对应有连接在转盘上的螺柱，所述工作台上竖直滑动配合有与销孔适配的圆柱，所述圆柱上固定有凸肩，所述圆柱上位于凸肩的下方套有弹簧，所述弹簧的底部支撑有L形限位板。[0007]进一步的，所述驱动装置包括与转盘同轴相连的大齿轮、与大齿轮啮合的小齿轮、与小齿轮相连的伺服电机。[0008]进一步的，所述通孔和销孔的直径大小相等。[0009]本发明的有益效果是：[0010]本发明结构设计合理，采用钻机底部安装转盘、增加虎钳数量，能实现对多个工件的钻加工，节省装夹时间，提高工作效率，减少设备数量，实现单个钻机的多用，通过圆柱和销孔配合，能确保转盘旋转后定位准确、牢固，减少系统误差，适合大规模推广使用。附图说明[0011]下面结合附图和实施例对本发明进一步说明。[0012]图1为本发明的结构组成示意图；[0013]图2为图1的I处局部放大图；[0014]图3为本发明去除钻机后的俯视图。具体实施方式[0015]为了使本发明实现的技术手段、创作特征、达成目的与功效易于明白了解，下面对本发明进一步阐述。3CN108746765A说明书2/2页[0016]如图1至图3所示，一种旋转式钻孔设备，包括工作台1，所述工作台1上安装有转盘2、沿转盘2的圆周方向等间隔分布的四个虎
