冷库高速平移门.pdf

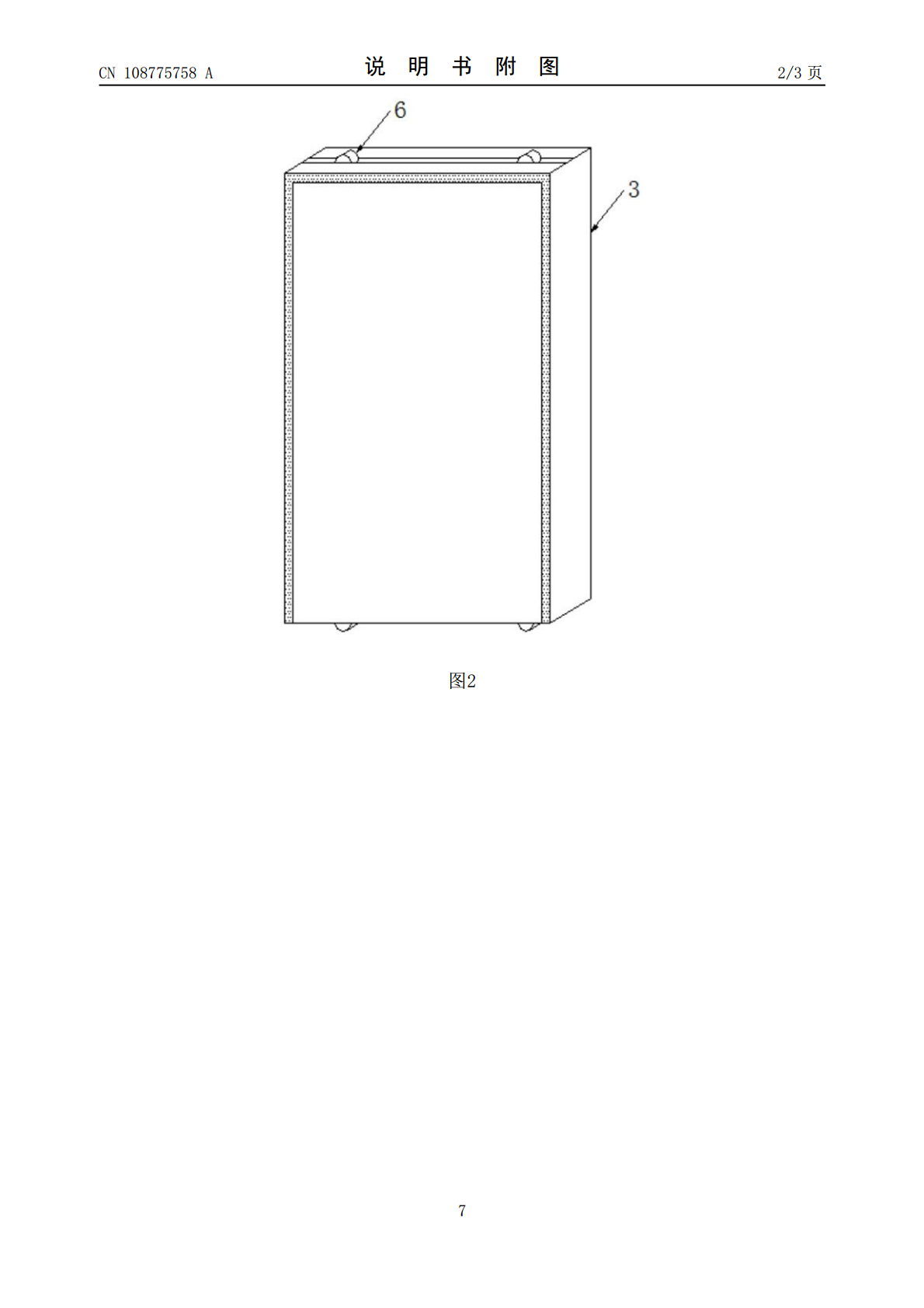

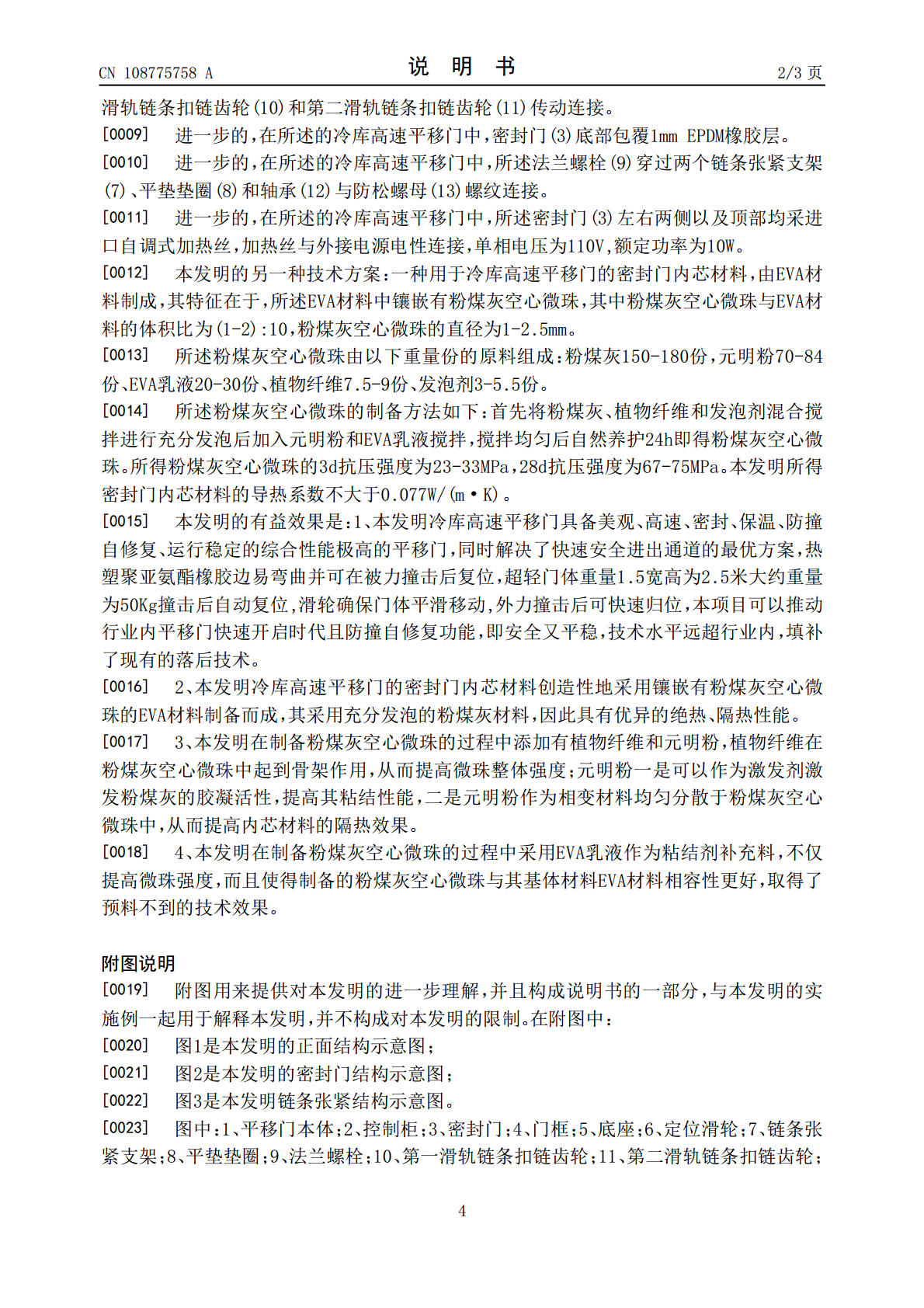

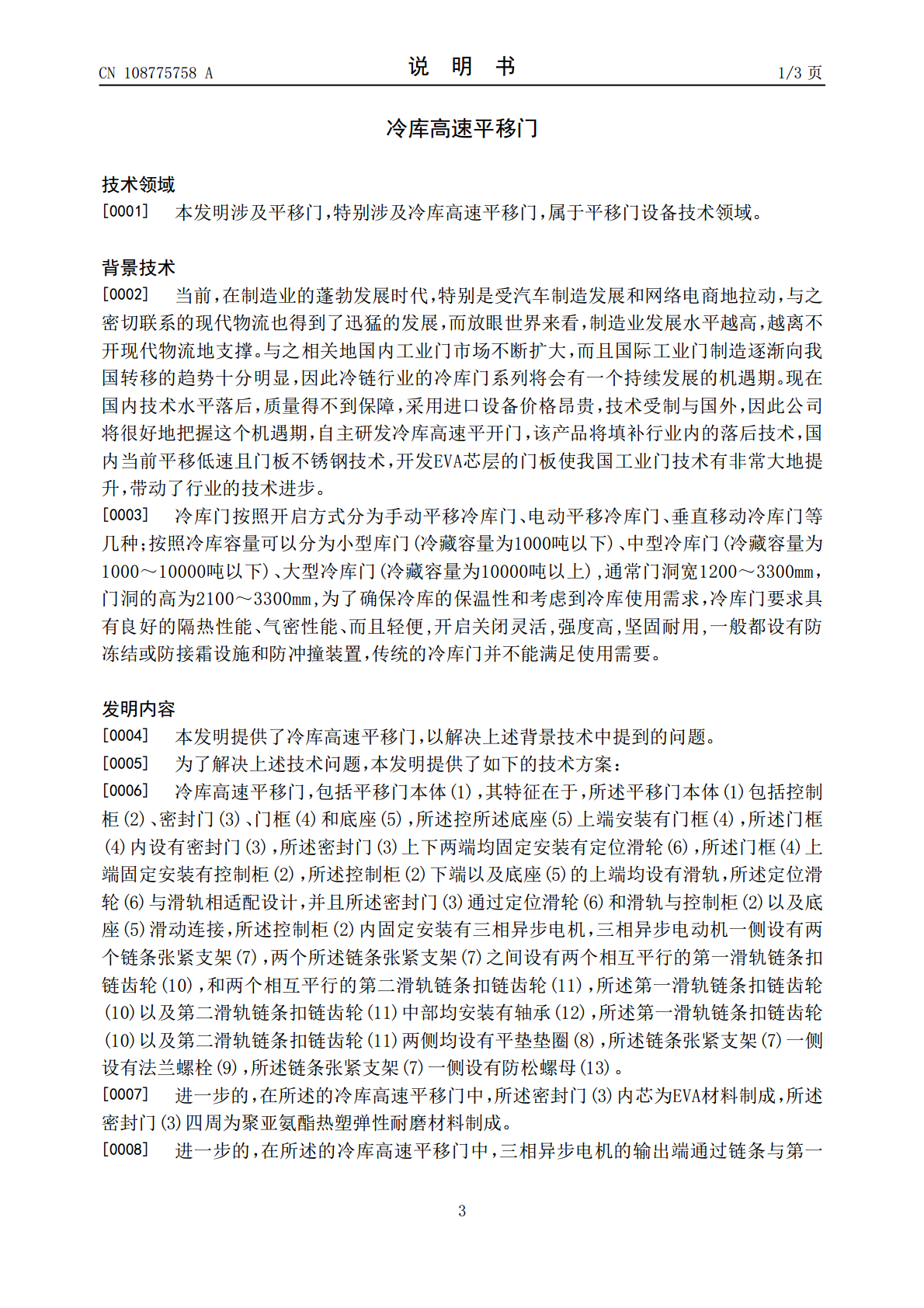

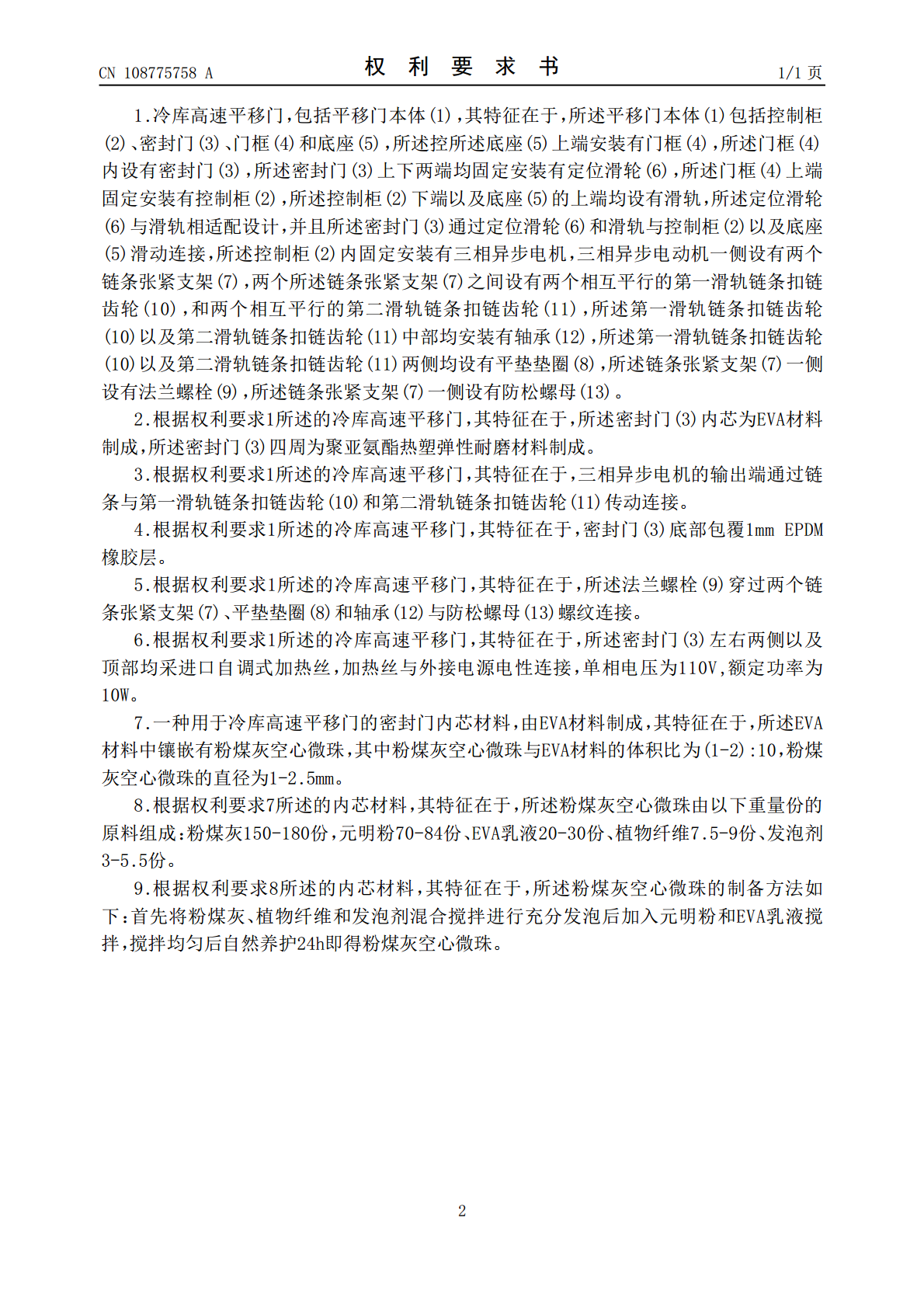

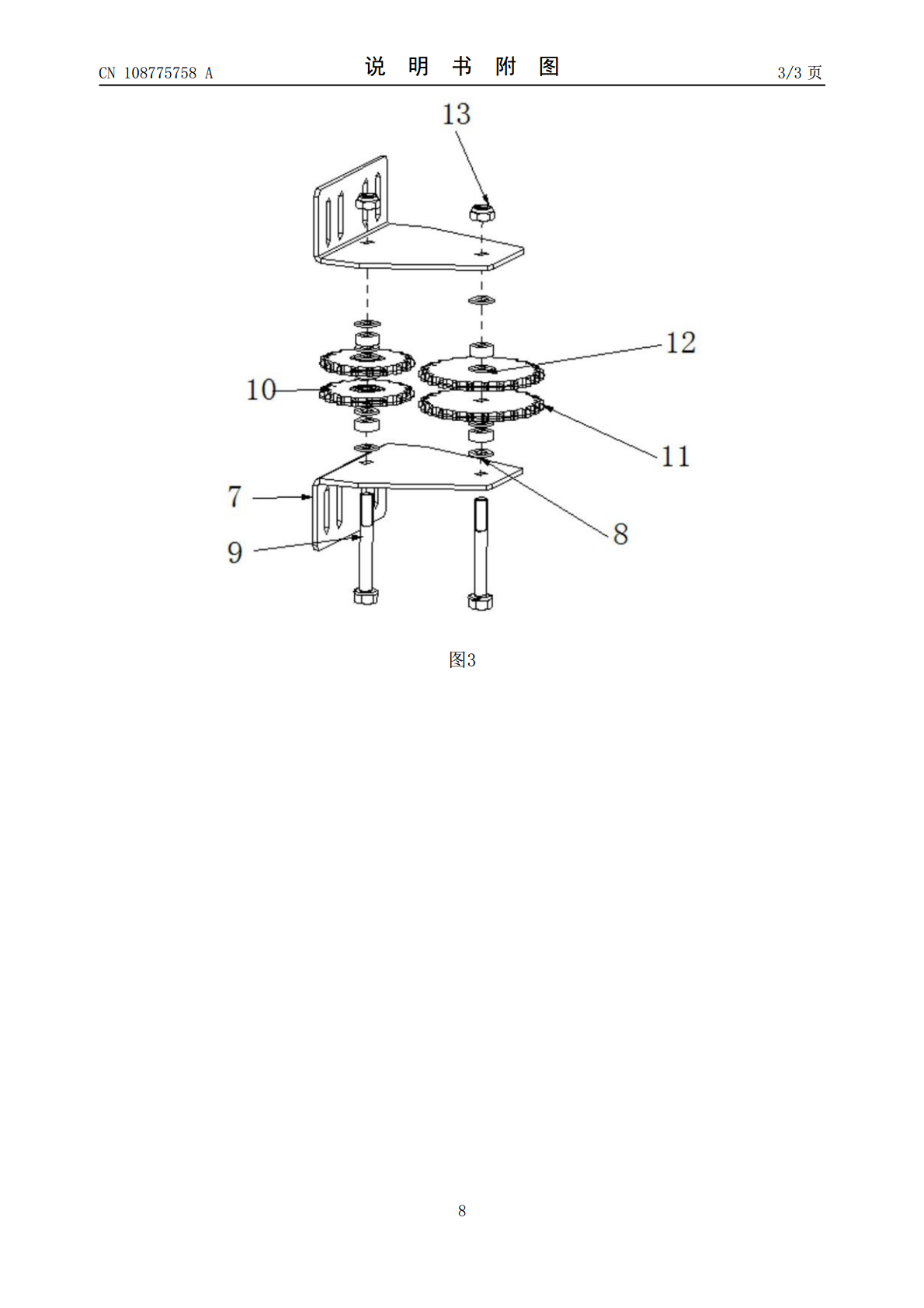

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108775758A(43)申请公布日2018.11.09(21)申请号201810603248.5(22)申请日2018.06.12(71)申请人上海快联门业有限公司地址201808上海市嘉定区曹新公路325号4幢101(72)发明人刘龙波费清川(74)专利代理机构上海邦德专利代理事务所(普通合伙)31312代理人余昌昊(51)Int.Cl.F25D23/02(2006.01)权利要求书1页说明书3页附图3页(54)发明名称冷库高速平移门(57)摘要本发明公开了冷库高速平移门，包括平移门本体，平移门本体包括控制柜、密封门、门框和底座，控底座上端安装有门框，门框内设有密封门，密封门上下两端均固定安装有定位滑轮，门框上端固定安装有控制柜，控制柜下端以及底座的上端均设有滑轨，定位滑轮与滑轨相适配设计，并且密封门通过定位滑轮和滑轨与控制柜以及底座滑动连接，控制柜内固定安装有三相异步电机，三相异步电动机一侧设有两个链条张紧支架，两个链条张紧支架之间设有两个相互平行的第一滑轨链条扣链齿轮，和两个相互平行的第二滑轨链条扣链齿轮，本发明冷库高速平移门具备美观、高速、密封、保温、防撞自修复、运行稳定的综合性能极高的平移门。CN108775758ACN108775758A权利要求书1/1页1.冷库高速平移门，包括平移门本体(1)，其特征在于，所述平移门本体(1)包括控制柜(2)、密封门(3)、门框(4)和底座(5)，所述控所述底座(5)上端安装有门框(4)，所述门框(4)内设有密封门(3)，所述密封门(3)上下两端均固定安装有定位滑轮(6)，所述门框(4)上端固定安装有控制柜(2)，所述控制柜(2)下端以及底座(5)的上端均设有滑轨，所述定位滑轮(6)与滑轨相适配设计，并且所述密封门(3)通过定位滑轮(6)和滑轨与控制柜(2)以及底座(5)滑动连接，所述控制柜(2)内固定安装有三相异步电机，三相异步电动机一侧设有两个链条张紧支架(7)，两个所述链条张紧支架(7)之间设有两个相互平行的第一滑轨链条扣链齿轮(10)，和两个相互平行的第二滑轨链条扣链齿轮(11)，所述第一滑轨链条扣链齿轮(10)以及第二滑轨链条扣链齿轮(11)中部均安装有轴承(12)，所述第一滑轨链条扣链齿轮(10)以及第二滑轨链条扣链齿轮(11)两侧均设有平垫垫圈(8)，所述链条张紧支架(7)一侧设有法兰螺栓(9)，所述链条张紧支架(7)一侧设有防松螺母(13)。2.根据权利要求1所述的冷库高速平移门，其特征在于，所述密封门(3)内芯为EVA材料制成，所述密封门(3)四周为聚亚氨酯热塑弹性耐磨材料制成。3.根据权利要求1所述的冷库高速平移门，其特征在于，三相异步电机的输出端通过链条与第一滑轨链条扣链齿轮(10)和第二滑轨链条扣链齿轮(11)传动连接。4.根据权利要求1所述的冷库高速平移门，其特征在于，密封门(3)底部包覆1mmEPDM橡胶层。5.根据权利要求1所述的冷库高速平移门，其特征在于，所述法兰螺栓(9)穿过两个链条张紧支架(7)、平垫垫圈(8)和轴承(12)与防松螺母(13)螺纹连接。6.根据权利要求1所述的冷库高速平移门，其特征在于，所述密封门(3)左右两侧以及顶部均采进口自调式加热丝，加热丝与外接电源电性连接，单相电压为110V,额定功率为10W。7.一种用于冷库高速平移门的密封门内芯材料，由EVA材料制成，其特征在于，所述EVA材料中镶嵌有粉煤灰空心微珠，其中粉煤灰空心微珠与EVA材料的体积比为(1-2):10，粉煤灰空心微珠的直径为1-2.5mm。8.根据权利要求7所述的内芯材料，其特征在于，所述粉煤灰空心微珠由以下重量份的原料组成：粉煤灰150-180份，元明粉70-84份、EVA乳液20-30份、植物纤维7.5-9份、发泡剂3-5.5份。9.根据权利要求8所述的内芯材料，其特征在于，所述粉煤灰空心微珠的制备方法如下：首先将粉煤灰、植物纤维和发泡剂混合搅拌进行充分发泡后加入元明粉和EVA乳液搅拌，搅拌均匀后自然养护24h即得粉煤灰空心微珠。2CN108775758A说明书1/3页冷库高速平移门技术领域[0001]本发明涉及平移门，特别涉及冷库高速平移门，属于平移门设备技术领域。背景技术[0002]当前，在制造业的蓬勃发展时代，特别是受汽车制造发展和网络电商地拉动，与之密切联系的现代物流也得到了迅猛的发展，而放眼世界来看，制造业发展水平越高，越离不开现代物流地支撑。与之相关地国内工业门市场不断扩大，而且国际工业门制造逐渐向我国转移的趋势十分明显，因此冷链行业的冷库门系列将会有一个持续发展的机遇期。现在国内技术水平落后，质量得不到保障，采用进口设备价格昂贵，技术受制与国外，因此公司将很好地把
