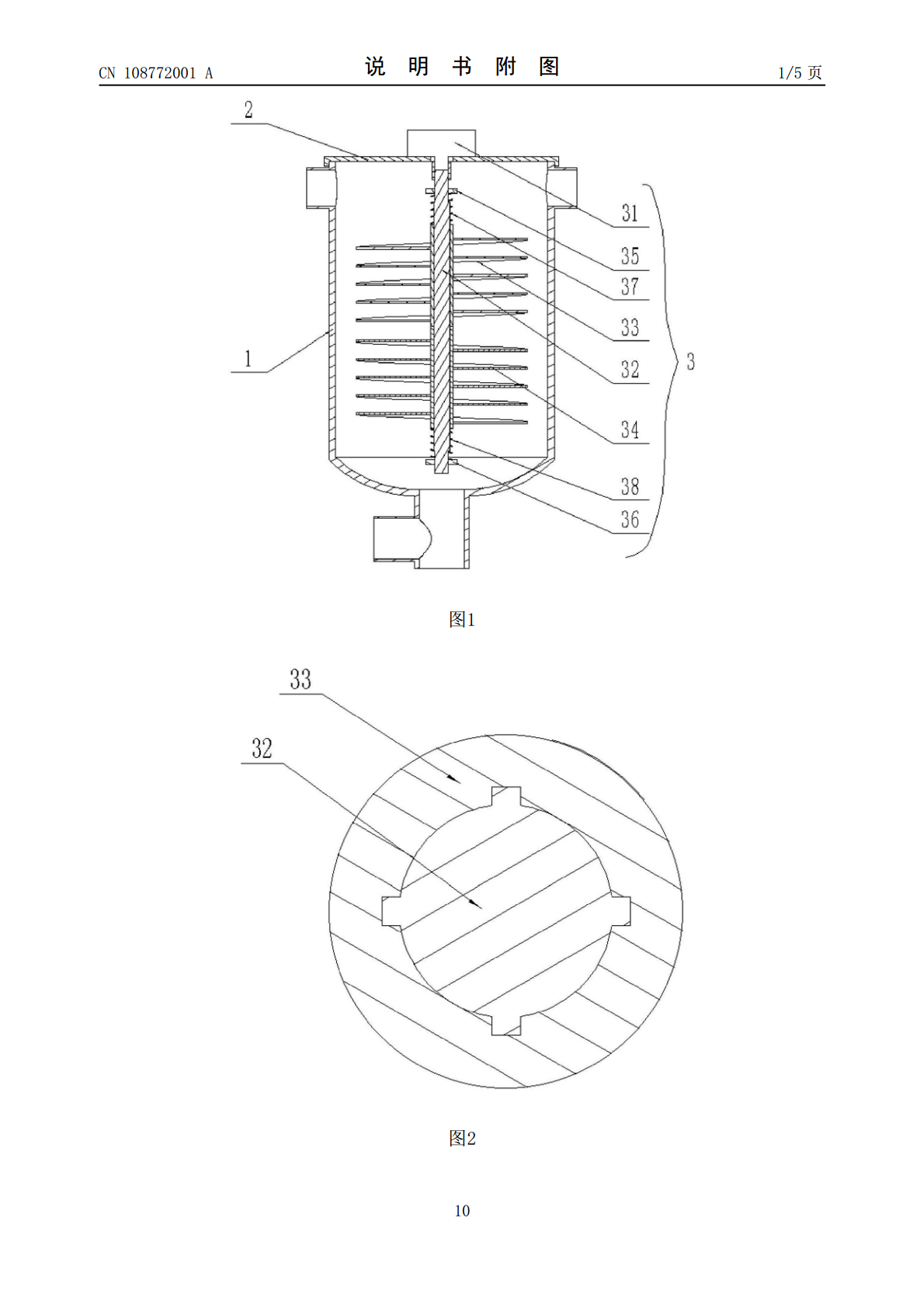

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108772001A(43)申请公布日2018.11.09(21)申请号201810933496.6(22)申请日2018.08.15(71)申请人国家海洋局第二海洋研究所地址310000浙江省杭州市西湖区保俶北路36号(72)发明人王德刚马倩茹江志兵谭勇华吕兑安(74)专利代理机构北京超凡志成知识产权代理事务所(普通合伙)11371代理人王献茹(51)Int.Cl.B01F7/24(2006.01)B01F11/00(2006.01)权利要求书2页说明书6页附图5页(54)发明名称溶液混合罐及溶液配置装置(57)摘要本发明提供了一种溶液混合罐及溶液配置装置，涉及溶液配制技术领域，溶液混合罐包括混合罐本体、密封盖和搅拌装置，混合罐本体上设置有开口，密封盖盖合于混合罐本体的开口处，搅拌装置包括第一电动机、搅拌轴、第一螺旋叶轮、第二螺旋叶轮、第一挡环、第二挡环、第一弹性元件和第二弹性元件，第一电动机固定连接于密封盖，搅拌轴固定连接于第一电动机的传动轴，第一螺旋叶轮和第二螺旋叶轮均套设于搅拌轴，第一挡环和第二挡环分别固定连接于搅拌轴的轴向两端，第一弹性元件设置在第一螺旋叶轮和第一挡环之间，第二弹性元件设置在第二螺旋叶轮和第二挡环之间，可以实现溶剂与溶质的充分混合，有效防止溶液分层。CN108772001ACN108772001A权利要求书1/2页1.一种溶液混合罐，其特征在于，包括：混合罐本体(1)、密封盖(2)和搅拌装置(3)，所述混合罐本体(1)上设置有开口，所述密封盖(2)盖合于所述混合罐本体(1)的开口处；所述搅拌装置(3)包括第一电动机(31)、搅拌轴(32)、第一螺旋叶轮(33)、第二螺旋叶轮(34)、第一挡环(35)、第二挡环(36)、第一弹性元件(37)和第二弹性元件(38)，所述第一电动机(31)固定连接于所述密封盖(2)，所述搅拌轴(32)固定连接于所述第一电动机(31)的传动轴，所述第一螺旋叶轮(33)和第二螺旋叶轮(34)均套设于所述搅拌轴(32)，所述第一挡环(35)和第二挡环(36)分别固定连接于所述搅拌轴(32)的轴向两端，所述第一弹性元件(37)设置在所述第一螺旋叶轮(33)和所述第一挡环(35)之间，所述第二弹性元件(38)设置在所述第二螺旋叶轮(34)和所述第二挡环(36)之间。2.根据权利要求1所述的溶液混合罐，其特征在于，所述第一螺旋叶轮(33)的叶片螺距小于所述第二螺旋叶轮(34)的叶片螺距，且所述第一螺旋叶轮(33)和所述第二螺旋叶轮(34)均通过花键配合于所述搅拌轴(32)。3.根据权利要求1所述的溶液混合罐，其特征在于，所述第一螺旋叶轮(33)和所述第二螺旋叶轮(34)的叶片旋向相反。4.一种溶液配置装置，其特征在于，包括：稀释液管(4)、原料罐(5)和权利要求1-3任一项所述的溶液混合罐，所述原料罐(5)上设置有进水管和出料管，所述出料管和所述稀释液管(4)均与所述混合罐本体(1)连通，所述进水管和所述出料管均与所述稀释液管(4)流体连通。5.根据权利要求4所述的溶液配置装置，其特征在于，所述原料罐(5)上设置有第一进水管(51)和第一出料管(52)，所述第一进水管(51)和所述第一出料管(52)均与所述原料罐(5)连通，且均与所述稀释液管(4)流体连通，所述第一出料管(52)与所述混合罐本体(1)流体连通，所述第一进水管(51)与所述稀释液管(4)之间设置有第一截止阀，所述第一出料管(52)与所述稀释液管(4)之间设置有第二截止阀，所述第一出料管(52)与所述混合罐本体(1)之间设置有第三截止阀。6.根据权利要求5所述的溶液配置装置，其特征在于，所述原料罐(5)的内部底面固定连接称重传感器(53)，所述称重传感器(53)上固定连接有托盘，所述托盘上设置有通孔，所述通孔与所述第一出料管(52)同轴。7.根据权利要求6所述的溶液配置装置，其特征在于，所述原料罐(5)还包括电机座(54)、第二电动机(55)和第三螺旋叶轮(56)，所述电机座(54)固定连接于所述称重传感器(53)上的所述托盘，所述第二电动机(55)固定连接于所述电机座(54)内，所述第三螺旋叶轮(56)固定连接在所述第二电动机(55)的传动轴上，所述第三螺旋叶轮(56)插接配合于所述托盘的通孔和所述第一出料管(52)。8.根据权利要求4所述的溶液配置装置，其特征在于，还包括：提取装置(7)，所述提取装置(7)包括蒸发罐(71)、取样管(72)、出气管(73)、加热器(74)、集气管(75)、提取管(76)、虹吸管(77)、冷凝管(78)和冷凝水管(79)，所述蒸发罐(71)的侧壁固定连接所述取样管(72)，所述蒸发罐(71)上端固定连接有所述出
