一种用于机械加工的自动钻孔设备.pdf

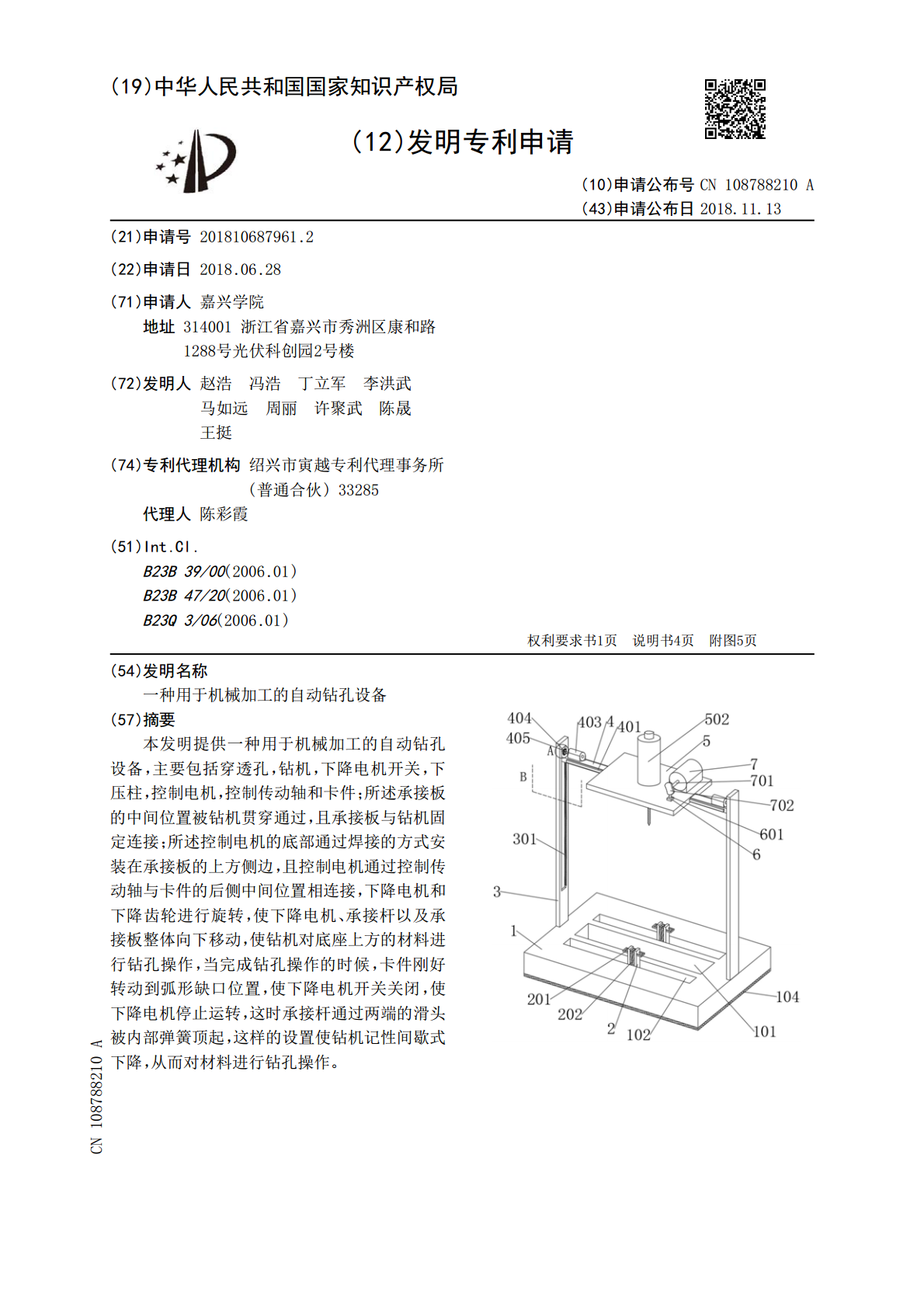

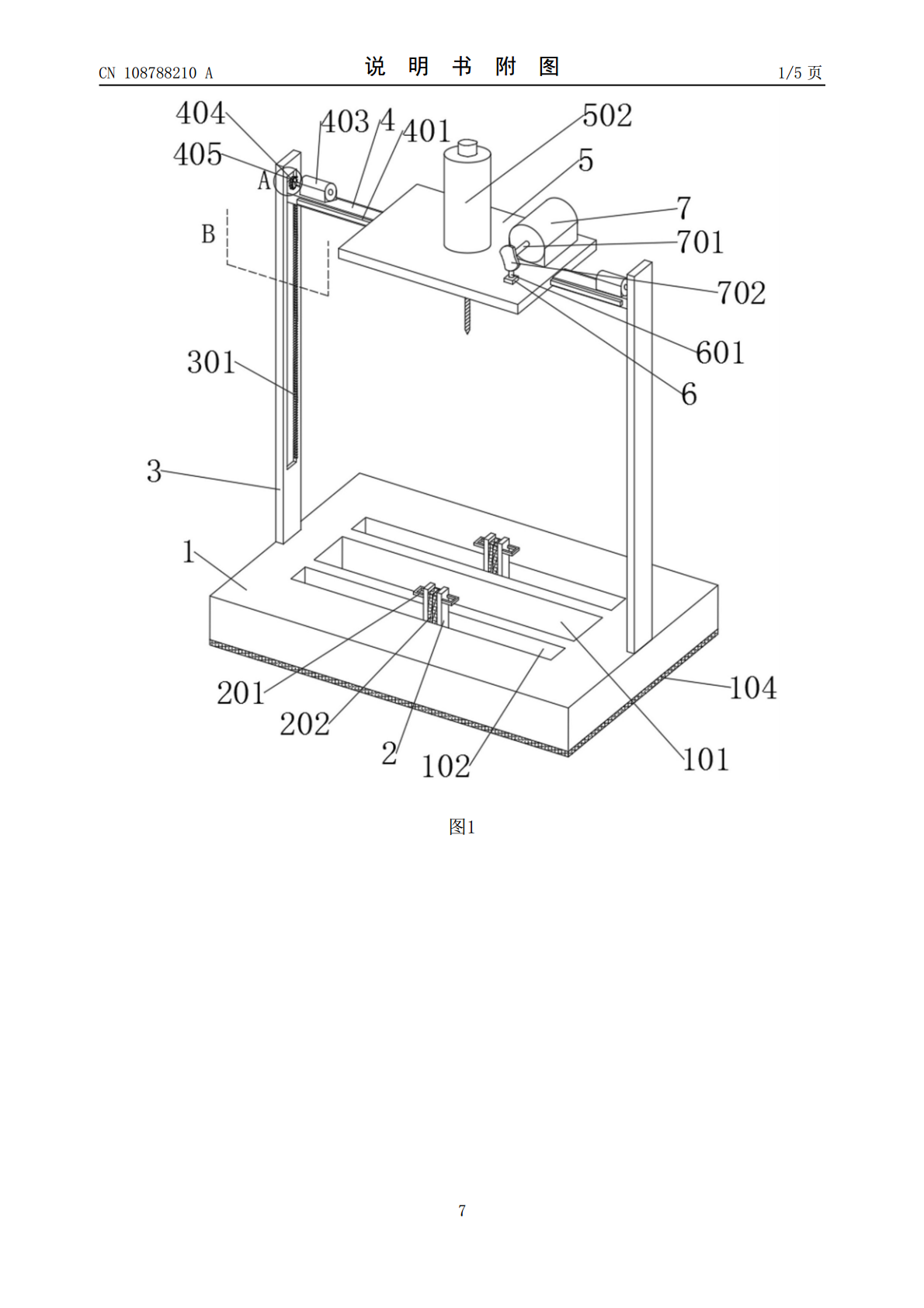

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108788210A(43)申请公布日2018.11.13(21)申请号201810687961.2(22)申请日2018.06.28(71)申请人嘉兴学院地址314001浙江省嘉兴市秀洲区康和路1288号光伏科创园2号楼(72)发明人赵浩冯浩丁立军李洪武马如远周丽许聚武陈晟王挺(74)专利代理机构绍兴市寅越专利代理事务所(普通合伙)33285代理人陈彩霞(51)Int.Cl.B23B39/00(2006.01)B23B47/20(2006.01)B23Q3/06(2006.01)权利要求书1页说明书4页附图5页(54)发明名称一种用于机械加工的自动钻孔设备(57)摘要本发明提供一种用于机械加工的自动钻孔设备，主要包括穿透孔，钻机，下降电机开关，下压柱，控制电机，控制传动轴和卡件；所述承接板的中间位置被钻机贯穿通过，且承接板与钻机固定连接；所述控制电机的底部通过焊接的方式安装在承接板的上方侧边，且控制电机通过控制传动轴与卡件的后侧中间位置相连接，下降电机和下降齿轮进行旋转，使下降电机、承接杆以及承接板整体向下移动，使钻机对底座上方的材料进行钻孔操作，当完成钻孔操作的时候，卡件刚好转动到弧形缺口位置，使下降电机开关关闭，使下降电机停止运转，这时承接杆通过两端的滑头被内部弹簧顶起，这样的设置使钻机记性间歇式下降，从而对材料进行钻孔操作。CN108788210ACN108788210A权利要求书1/1页1.一种用于机械加工的自动钻孔设备，包括底座(1)，凹槽(101),T形滑槽(102)，内部弹簧(103)，橡胶垫(104)，夹紧板(2)，拽拉件(201)，橡胶块(202)，支撑件(3)，卡齿(301)，外撑弹簧(302)，承接杆(4)，滑头(401)，凸条(402)，下降电机(403)，下降传动轴(404)，下降齿轮(405)，承接板(5)，穿透孔(501)，钻机(502)，下降电机开关(6)，下压柱(601)，控制电机(7)，控制传动轴(701)和卡件(702)；其特征在于：所述主体(1)为矩形板状结构，且主体(1)的底部通过粘接的方式安装有橡胶垫(104)；所述夹紧板(2)的底部通过嵌入的方式安装在T形滑槽(102)内部，且夹紧板(2)的底部两侧与内部弹簧(103)相连接；所述承接杆(4)的两端通过嵌套的方式安装在支撑件(4)的内部，且承接杆(4)的两端上方通过焊接的方式安装有下降电机(403)，且下降电机(403)通过下降传动轴(404)与下降齿轮(405)(5)的侧边中间位置相连接，并且下降齿轮(405)的外侧与卡齿(301)相接触；所述承接板(5)的中间位置被钻机(502)贯穿通过，且承接板(5)与钻机(502)固定连接；所述控制电机(7)的底部通过焊接的方式安装在承接板(5)的上方侧边，且控制电机(7)通过控制传动轴(701)与卡件(702)的后侧中间位置相连接。2.如权利要求1所述用于机械加工的自动钻孔设备，其特征在于：所述凹槽(101)为矩形结构，且凹槽(101)设在主体(1)的上方中间位置，且T形滑槽(102)为设在主体(1)上方凹槽(101)两侧的结构，且T形滑槽(102)的内部安装有内部弹簧(103)。3.如权利要求1所述用于机械加工的自动钻孔设备，其特征在于：所述夹紧板(2)为板状结构，且夹紧板(2)的底部为T形结构，且夹紧板(2)的侧边顶部通过焊接的方式安装有拽拉件(201)，并且夹紧板(2)的另一侧边通过粘接的方式安装有橡胶块(202)。4.如权利要求1所述用于机械加工的自动钻孔设备，其特征在于：所述支撑件(3)为矩形板状内部中空结构，且支撑件(3)的内侧边设有滑槽，且滑槽的一侧边设有卡齿(301)，并且支撑件(3)的内部安装有数个外撑弹簧(302)。5.如权利要求1所述用于机械加工的自动钻孔设备，其特征在于：所述承接杆(4)为板状结构，且承接杆(4)的两端设有T形的滑头(401)，并且承接杆(4)的两侧边通过焊接的方式安装有凸条(402)。6.如权利要求1所述用于机械加工的自动钻孔设备，其特征在于：所述承接板(5)为矩形板状结构，且承接板(5)的中间位置设有穿透孔(501)，并且穿透孔(501)内部被承接杆(4)和凸条(402)贯穿通过。7.如权利要求1所述用于机械加工的自动钻孔设备，其特征在于：所述下降电机开关(6)为矩形结构，且下降电机开关(6)的底部通过焊接的方式安装在承接板(5)的上方侧边，且下降电机开关(6)的上方中间位置设有下压柱(601)，并且下压柱(602)的顶端为弧形结构。8.如权利要求1所述用于机械加工的自动钻孔设备，其特征在于：所述卡件(702)为两边设有弧形缺口的结构，且卡件(702)的后侧中间位置通
