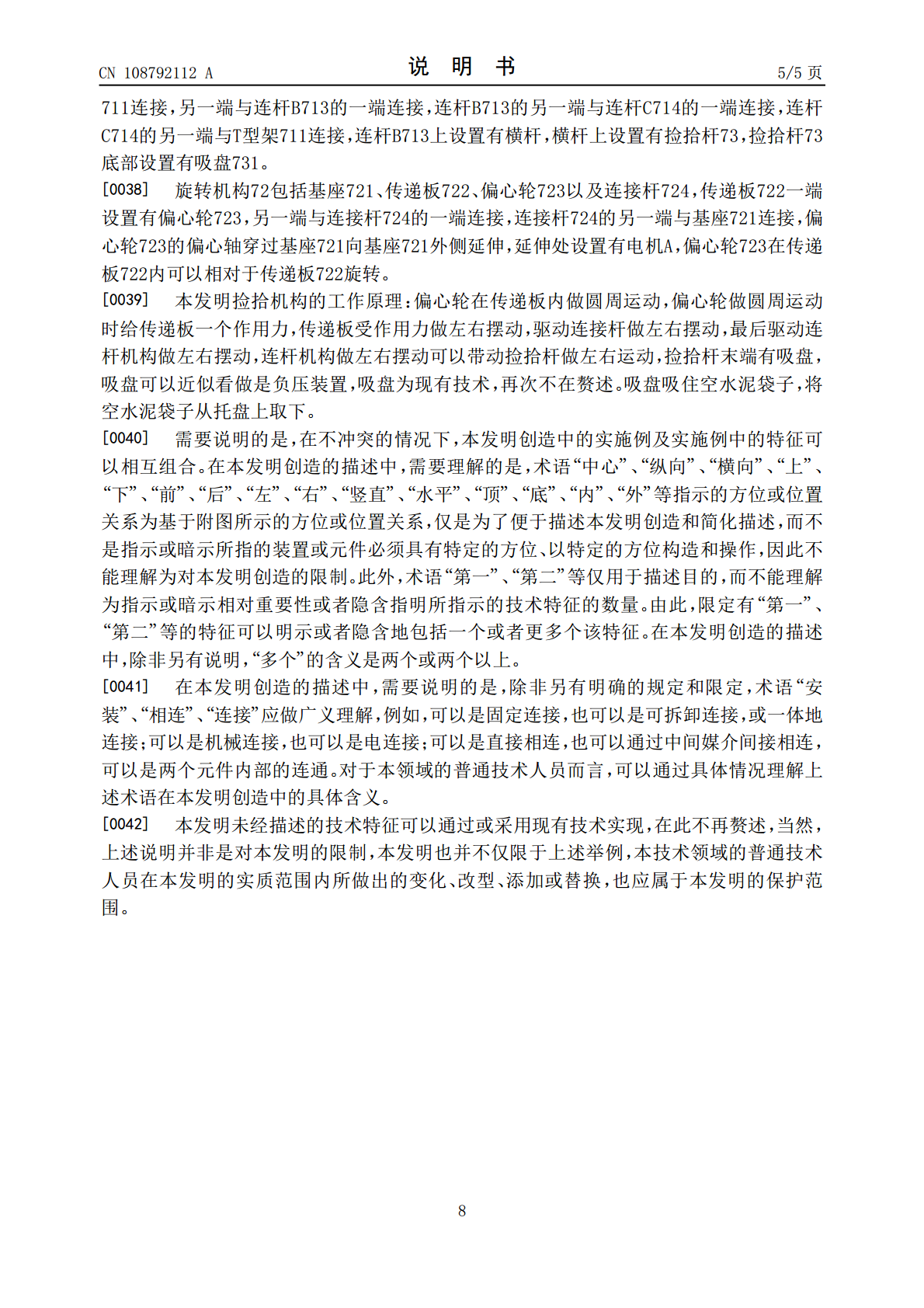

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108792112A(43)申请公布日2018.11.13(21)申请号201810712321.2(22)申请日2018.06.29(71)申请人李淑平地址200000上海市浦东新区康桥镇康花路499号(72)发明人李淑平(74)专利代理机构济南智圆行方专利代理事务所(普通合伙企业)37231代理人梁轶聪(51)Int.Cl.B65B69/00(2006.01)权利要求书2页说明书5页附图5页(54)发明名称一种水泥破袋装置(57)摘要本发明提供了一种水泥破袋装置，属于建筑材料的技术领域。其技术方案为：一种水泥破袋装置，包括机架，机架上设置有盛料斗，盛料斗上部设置有防护罩，防护罩内部设置有齿轮联动机构，齿轮联动机构上部设置有托盘总装，托盘总装设置在机架的悬臂上，防护罩外侧设置有壳体，壳体上部设置有进料口，壳体外侧设置有捡拾机构。本发明的有益效果为：本发明中的捡拾机构可以将空水泥袋子从托盘上捡拾下来，能防止空水泥袋子占用水泥架上的空间，不利于后续破袋，本发明可以防止水泥粉末污染环境，可以避免水泥粉末对身体造成的伤害，可以对水泥进行批量破袋，效率高，节约了时间，节约了人工操作成本。CN108792112ACN108792112A权利要求书1/2页1.一种水泥破袋装置，其特征在于，包括机架（1），所述机架（1）上设置有盛料斗（2），所述盛料斗（2）上部设置有防护罩（3），所述防护罩（3）内部设置有齿轮联动机构（4），所述齿轮联动机构（4）上部设置有托盘总装（5），所述托盘总装（5）设置在所述机架（1）的悬臂上，所述防护罩（3）外侧设置有壳体（6），所述壳体（6）上部设置有进料口（8），所述壳体（6）外侧设置有捡拾机构（7）；所述齿轮联动机构（4）包括承接架（41）、齿轮传动系统（42）以及连杆传动系统（43），所述承接架（41）中间位置设置有柱销，所述柱销上设置有所述齿轮传动系统（42），所述齿轮传动系统（42）驱动所述连杆传动系统（43）围绕所述柱销做圆周运动；所述防护罩（3）内部设置有拦网（31），所述拦网（31）上部设置有所述齿轮联动机构（4），所述承接架（41）与所述防护罩（3）的侧壁固定连接；所述托盘总装（5）包括托盘（51）以及驱动所述托盘（51）旋转的驱动机构（52），所述托盘（51）设置在所述悬臂底部的固定轴上，所述托盘（51）上设置有水泥架（511）；所述捡拾机构（7）包括连杆机构（71）以及驱动所述连杆机构（71）左右摆动的旋转机构（72），所述连杆机构（71）上设置有捡拾杆（73），所述捡拾杆（73）穿过所述壳体（6）的一端设置在所述水泥架（511）上方；所述进料口（8）与所述水泥架（511）相对应。2.根据权利要求1所述的水泥破袋装置，其特征在于，所述连杆机构（71）包括T型架（711）、连杆A（712）、连杆B（713）以及连杆C（714），所述连杆A（712）一端与所述T型架（711）连接，另一端与所述连杆B（713）的一端连接，所述连杆B（713）的另一端与所述连杆C（714）的一端连接，所述连杆C（714）的另一端与所述T型架（711）连接，所述连杆B（713）上设置有横杆，所述横杆上设置有所述捡拾杆（73），所述捡拾杆（73）底部设置有吸盘（731）。3.根据权利要求2所述的水泥破袋装置，其特征在于，所述旋转机构（72）包括基座（721）、传递板（722）、偏心轮（723）以及连接杆（724），所述传递板（722）一端设置有所述偏心轮（723），另一端与所述连接杆（724）的一端连接，所述连接杆（724）的另一端与所述基座（721）连接，所述偏心轮（723）的偏心轴穿过所述基座（721）向所述基座（721）外侧延伸，所述延伸处设置有电机A，所述偏心轮（723）在所述传递板（722）内可以相对于所述传递板（722）旋转。4.根据权利要求1所述的水泥破袋装置，其特征在于，所述托盘（51）包括内圆以及与所述内圆连接的外圆，所述内圆中心设置有与所述固定轴对应的轴孔，所述内圆与所述外圆之间设置有连接杆，所述内圆外侧和所述外圆内侧设置有所述水泥架（511），所述外圆外侧设置有齿牙（512）。5.根据权利要求4所述的水泥破袋装置，其特征在于，所述驱动机构（52）包括主动齿轮A（521），所述主动齿轮A（521）与所述齿牙（512）啮合，所述主动齿轮A（521）设置在转轴上，所述转轴穿过底座设置有电机B，所述电机B设置在所述防护罩（3）上。6.根据权利要求1所述的水泥破袋装置，其特征在于，所述拦网（31）上设置有固定板（311）。7.根据权力要求6所述的水泥破袋装置，其特征在于，所述齿轮传动系统（42）包括圆柱齿轮传动（421）、圆锥齿
