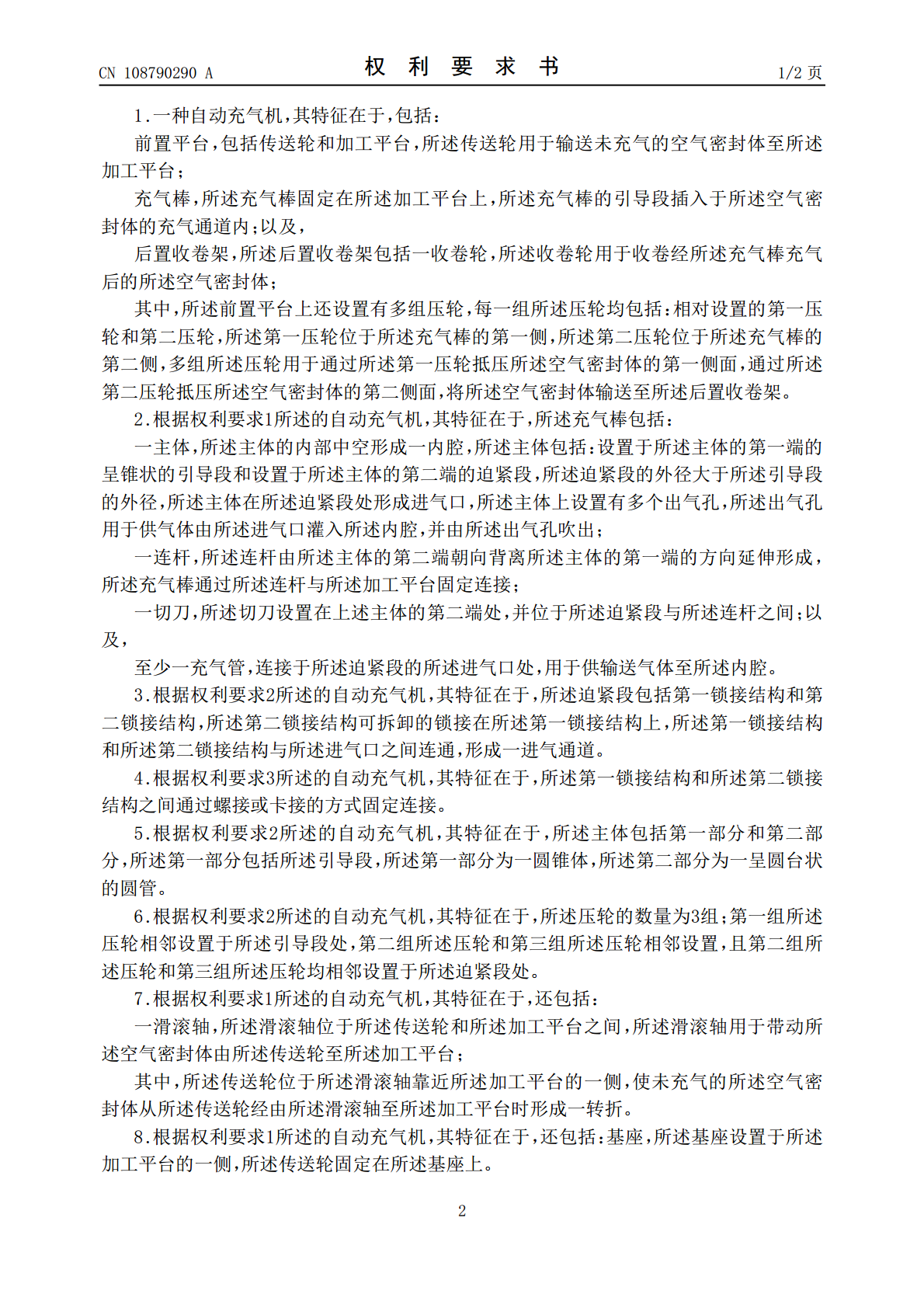

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108790290A(43)申请公布日2018.11.13(21)申请号201810755749.5(22)申请日2018.07.11(71)申请人昆山亚比斯环保包装材料有限公司地址215325江苏省苏州市昆山市周庄镇园区路95号(72)发明人廖苔安廖国雄廖柄源(74)专利代理机构北京银龙知识产权代理有限公司11243代理人许静安利霞(51)Int.Cl.B31D5/00(2017.01)权利要求书2页说明书10页附图13页(54)发明名称一种自动充气机(57)摘要本发明提供了一种自动充气机，包括：前置平台，包括传送轮和加工平台，传送轮用于输送未充气的空气密封体至加工平台；充气棒，充气棒固定在加工平台上，充气棒的引导段插入于空气密封体的充气通道内；以及，后置收卷架，后置收卷架包括一收卷轮，收卷轮用于收卷经充气棒充气后的空气密封体；其中，前置平台上还设置有多组压轮，每一组压轮均包括：相对设置的第一压轮和第二压轮，第一压轮位于充气棒的第一侧，第二压轮位于充气棒的第二侧，多组压轮用于通过第一压轮抵压空气密封体的第一侧面，通过第二压轮抵压空气密封体的第二侧面，将空气密封体输送至后置收卷架。本发明实施例通过压轮有效防止加工时包装袋堆挤。CN108790290ACN108790290A权利要求书1/2页1.一种自动充气机，其特征在于，包括：前置平台，包括传送轮和加工平台，所述传送轮用于输送未充气的空气密封体至所述加工平台；充气棒，所述充气棒固定在所述加工平台上，所述充气棒的引导段插入于所述空气密封体的充气通道内；以及，后置收卷架，所述后置收卷架包括一收卷轮，所述收卷轮用于收卷经所述充气棒充气后的所述空气密封体；其中，所述前置平台上还设置有多组压轮，每一组所述压轮均包括：相对设置的第一压轮和第二压轮，所述第一压轮位于所述充气棒的第一侧，所述第二压轮位于所述充气棒的第二侧，多组所述压轮用于通过所述第一压轮抵压所述空气密封体的第一侧面，通过所述第二压轮抵压所述空气密封体的第二侧面，将所述空气密封体输送至所述后置收卷架。2.根据权利要求1所述的自动充气机，其特征在于，所述充气棒包括：一主体，所述主体的内部中空形成一内腔，所述主体包括：设置于所述主体的第一端的呈锥状的引导段和设置于所述主体的第二端的迫紧段，所述迫紧段的外径大于所述引导段的外径，所述主体在所述迫紧段处形成进气口，所述主体上设置有多个出气孔，所述出气孔用于供气体由所述进气口灌入所述内腔，并由所述出气孔吹出；一连杆，所述连杆由所述主体的第二端朝向背离所述主体的第一端的方向延伸形成，所述充气棒通过所述连杆与所述加工平台固定连接；一切刀，所述切刀设置在上述主体的第二端处，并位于所述迫紧段与所述连杆之间；以及，至少一充气管，连接于所述迫紧段的所述进气口处，用于供输送气体至所述内腔。3.根据权利要求2所述的自动充气机，其特征在于，所述迫紧段包括第一锁接结构和第二锁接结构，所述第二锁接结构可拆卸的锁接在所述第一锁接结构上，所述第一锁接结构和所述第二锁接结构与所述进气口之间连通，形成一进气通道。4.根据权利要求3所述的自动充气机，其特征在于，所述第一锁接结构和所述第二锁接结构之间通过螺接或卡接的方式固定连接。5.根据权利要求2所述的自动充气机，其特征在于，所述主体包括第一部分和第二部分，所述第一部分包括所述引导段，所述第一部分为一圆锥体，所述第二部分为一呈圆台状的圆管。6.根据权利要求2所述的自动充气机，其特征在于，所述压轮的数量为3组；第一组所述压轮相邻设置于所述引导段处，第二组所述压轮和第三组所述压轮相邻设置，且第二组所述压轮和第三组所述压轮均相邻设置于所述迫紧段处。7.根据权利要求1所述的自动充气机，其特征在于，还包括：一滑滚轴，所述滑滚轴位于所述传送轮和所述加工平台之间，所述滑滚轴用于带动所述空气密封体由所述传送轮至所述加工平台；其中，所述传送轮位于所述滑滚轴靠近所述加工平台的一侧，使未充气的所述空气密封体从所述传送轮经由所述滑滚轴至所述加工平台时形成一转折。8.根据权利要求1所述的自动充气机，其特征在于，还包括：基座，所述基座设置于所述加工平台的一侧，所述传送轮固定在所述基座上。2CN108790290A权利要求书2/2页9.根据权利要求8所述的自动充气机，其特征在于，所述基座上靠近所述加工平台的一侧设置有第一锁固结构；所述传送轮上设置有第二锁固结构，所述传送轮通过所述第二锁固结构与所述基座上的所述第一锁固结构可拆卸连接。10.根据权利要求9所述的自动充气机，其特征在于，所述传送轮包括：转轴，所述第二锁固结构设置在所述转轴的第二端处；前部转轮，所述前部转轮可拆卸的固定于所述转轴的第一端；后部转轮，所述后部转轮可拆
