一种风能利用率高的大扭矩风车旋转装置及旋转方法.pdf

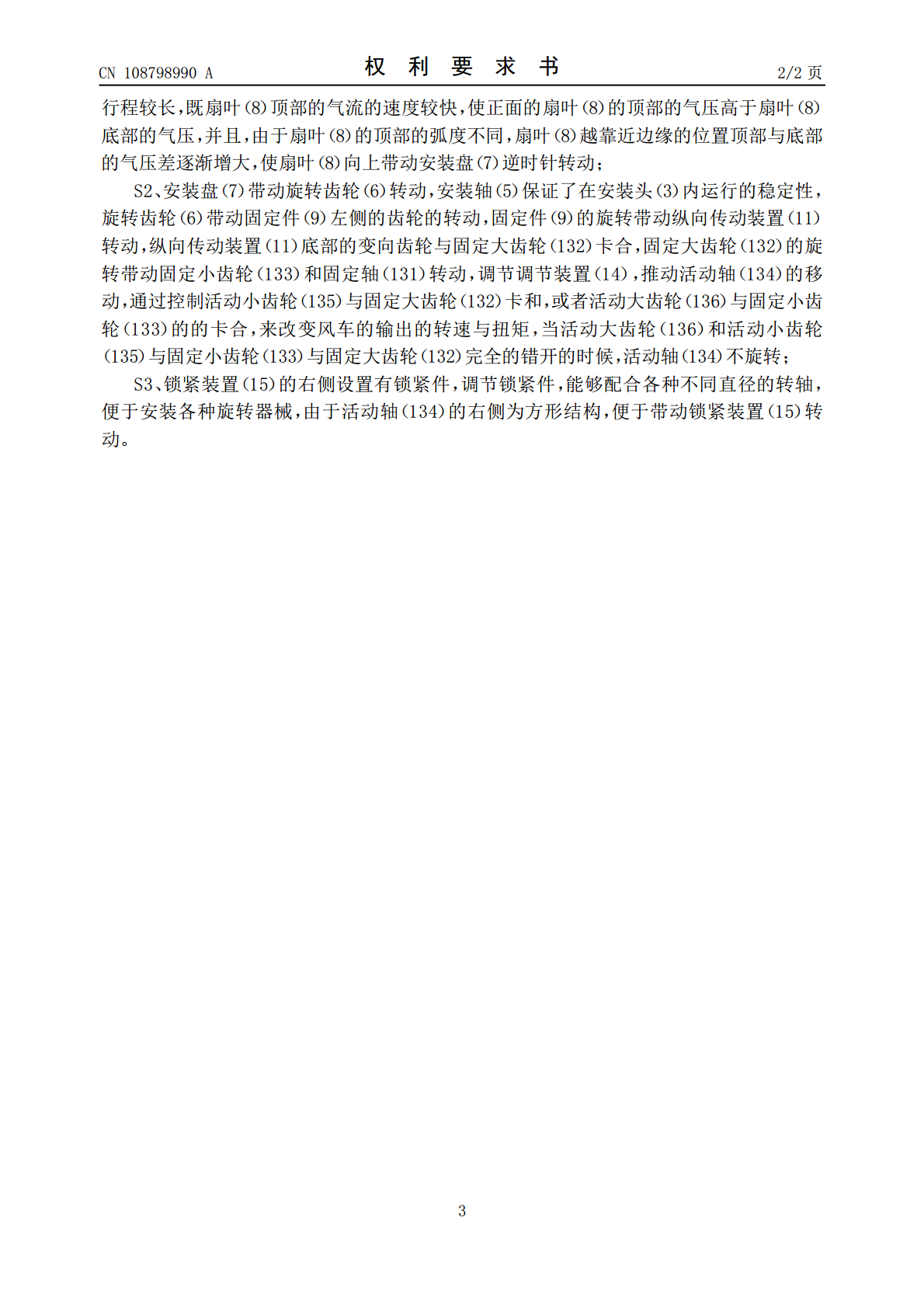

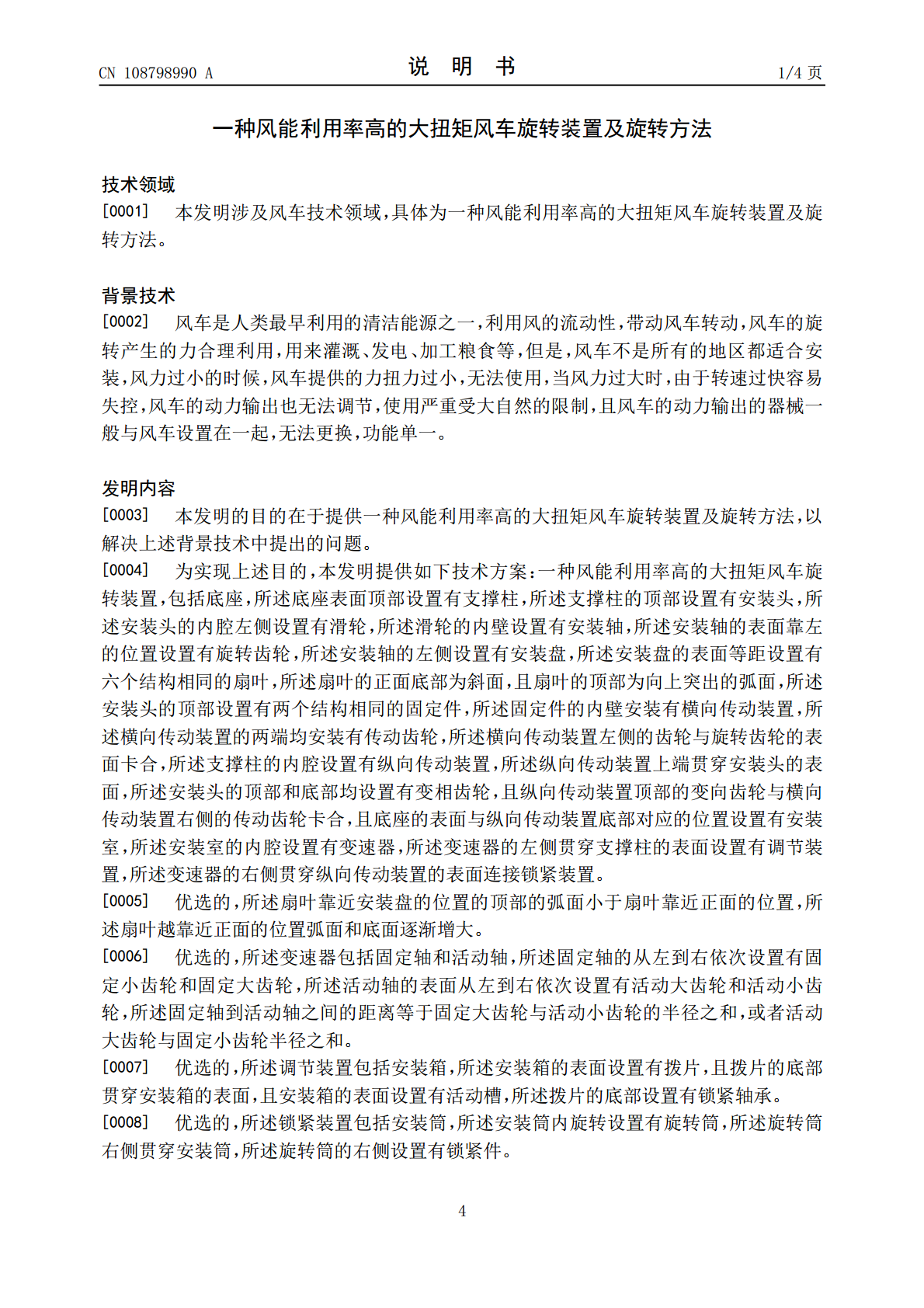

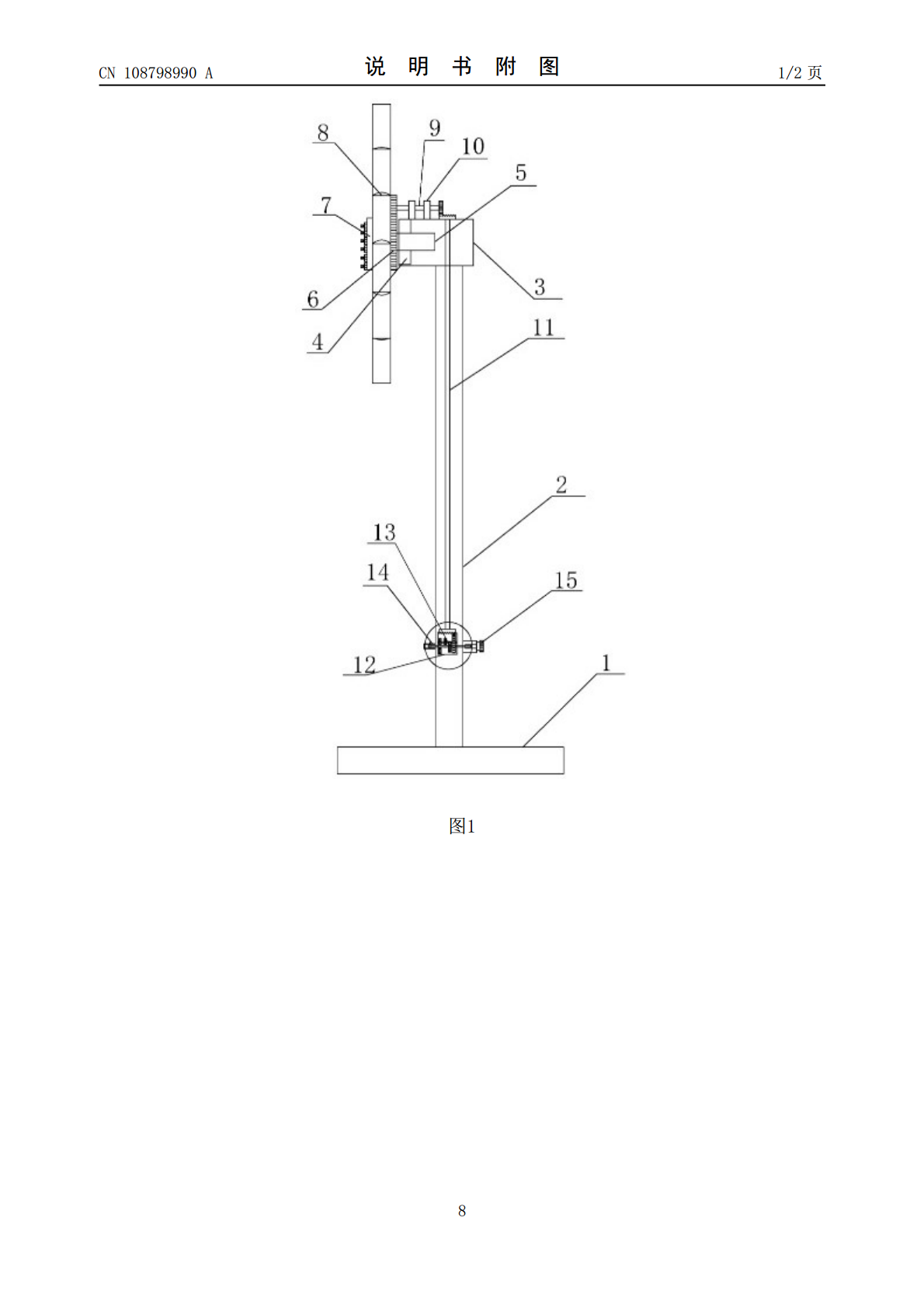

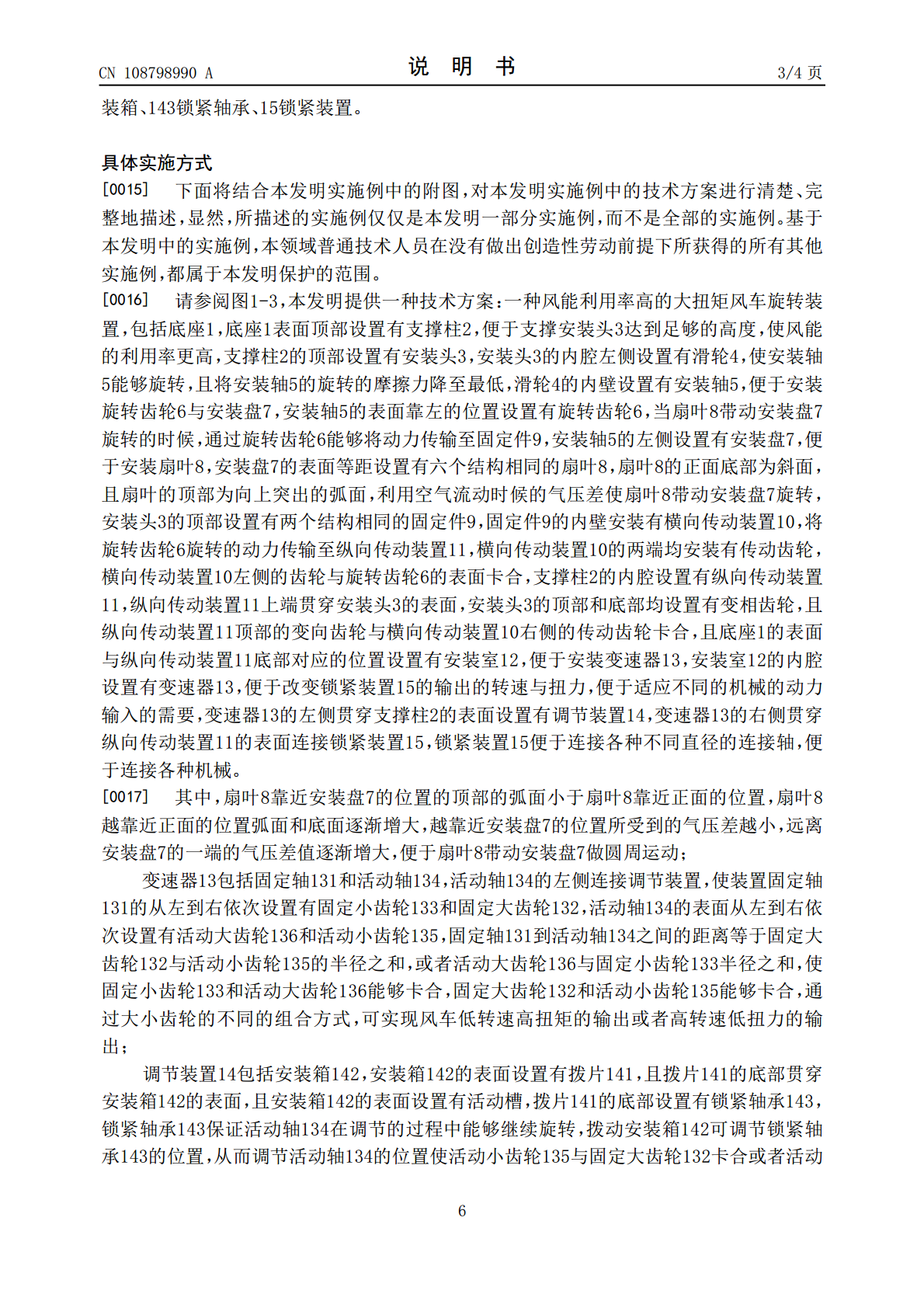

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108798990A(43)申请公布日2018.11.13(21)申请号201810880679.6(22)申请日2018.08.04(71)申请人成都蒲江珂贤科技有限公司地址611630四川省成都市蒲江县鹤山镇蒲砚街6号1栋1层(72)发明人陈清尧(51)Int.Cl.F03D1/00(2006.01)F03D1/06(2006.01)F03D13/20(2016.01)F03D15/10(2016.01)权利要求书2页说明书4页附图2页(54)发明名称一种风能利用率高的大扭矩风车旋转装置及旋转方法(57)摘要本发明公开了风车技术领域的一种风能利用率高的大扭矩风车旋转装置，包括底座，所述支撑柱的顶部设置有安装头，所述安装头的内腔左侧设置有滑轮，所述横向传动装置的两端均安装有传动齿轮，所述横向传动装置左侧的齿轮与旋转齿轮的表面卡合，所述支撑柱的内腔设置有纵向传动装置，所述安装室的内腔设置有变速器，所述变速器的左侧贯穿支撑柱的表面设置有调节装置，所述变速器的右侧贯穿纵向传动装置的表面连接锁紧装置，本发明动力的输出稳定，更加安全，有效防止在大风天气下风车失控或者微风天气下的动力输出不足的情况，便于安装各种机械装置，便于应对不同机械的转速需要，合理的输出功率。CN108798990ACN108798990A权利要求书1/2页1.一种风能利用率高的大扭矩风车旋转装置，包括底座（1），其特征在于：所述底座（1）表面顶部设置有支撑柱（2），所述支撑柱（2）的顶部设置有安装头（3），所述安装头（3）的内腔左侧设置有滑轮（4），所述滑轮（4）的内壁设置有安装轴（5），所述安装轴（5）的表面靠左的位置设置有旋转齿轮（6），所述安装轴（5）的左侧设置有安装盘（7），所述安装盘（7）的表面等距设置有六个结构相同的扇叶（8），所述扇叶（8）的正面底部为斜面，且扇叶的顶部为向上突出的弧面，所述安装头（3）的顶部设置有两个结构相同的固定件（9），所述固定件（9）的内壁安装有横向传动装置（10），所述横向传动装置（10）的两端均安装有传动齿轮，所述横向传动装置（10）左侧的齿轮与旋转齿轮（6）的表面卡合，所述支撑柱（2）的内腔设置有纵向传动装置（11），所述纵向传动装置（11）上端贯穿安装头（3）的表面，所述安装头（3）的顶部和底部均设置有变相齿轮，且纵向传动装置（11）顶部的变向齿轮与横向传动装置（10）右侧的传动齿轮卡合，且底座（1）的表面与纵向传动装置（11）底部对应的位置设置有安装室（12），所述安装室（12）的内腔设置有变速器（13），所述变速器（13）的左侧贯穿支撑柱（2）的表面设置有调节装置（14），所述变速器（13）的右侧贯穿纵向传动装置（11）的表面连接锁紧装置（15）。2.根据权利要求1所述的一种风能利用率高的大扭矩风车旋转装置，其特征在于：所述扇叶（8）靠近安装盘（7）的位置的顶部的弧面小于扇叶（8）靠近正面的位置，所述扇叶（8）越靠近正面的位置弧面和底面逐渐增大。3.根据权利要求1所述的一种风能利用率高的大扭矩风车旋转装置，其特征在于：所述变速器（13）包括固定轴（131）和活动轴（134），所述固定轴（131）的从左到右依次设置有固定小齿轮（133）和固定大齿轮（132），所述活动轴（134）的表面从左到右依次设置有活动大齿轮（136）和活动小齿轮（135），所述固定轴（131）到活动轴（134）之间的距离等于固定大齿轮（132）与活动小齿轮（135）的半径之和，或者活动大齿轮（136）与固定小齿轮（133）半径之和。4.根据权利要求1所述的一种风能利用率高的大扭矩风车旋转装置，其特征在于：所述调节装置（14）包括安装箱（142），所述安装箱（142）的表面设置有拨片（141），且拨片（141）的底部贯穿安装箱（142）的表面，且安装箱（142）的表面设置有活动槽，所述拨片（141）的底部设置有锁紧轴承（143）。5.根据权利要求1所述的一种风能利用率高的大扭矩风车旋转装置，其特征在于：所述锁紧装置（15）包括安装筒，所述安装筒内旋转设置有旋转筒，所述旋转筒右侧贯穿安装筒，所述旋转筒的右侧设置有锁紧件。6.根据权利要求3所述的一种风能利用率高的大扭矩风车旋转装置，其特征在于：所述固定轴（131）的两端与调节装置（14）的内壁贴合，所述活动轴（134）左侧连接锁紧轴承（143）的内壁，所述活动轴（134）的右侧为方形，且旋转筒的左侧设置有与活动轴（134）右侧相对应的开口。7.根据权利要求3所述的一种风能利用率高的大扭矩风车旋转装置，其特征在于：所述安装盘（7）的正面设置有螺栓，且螺栓贯穿扇叶（8）。8.一种风能利用率高的风车的旋转方法，其特征在于：S1、
