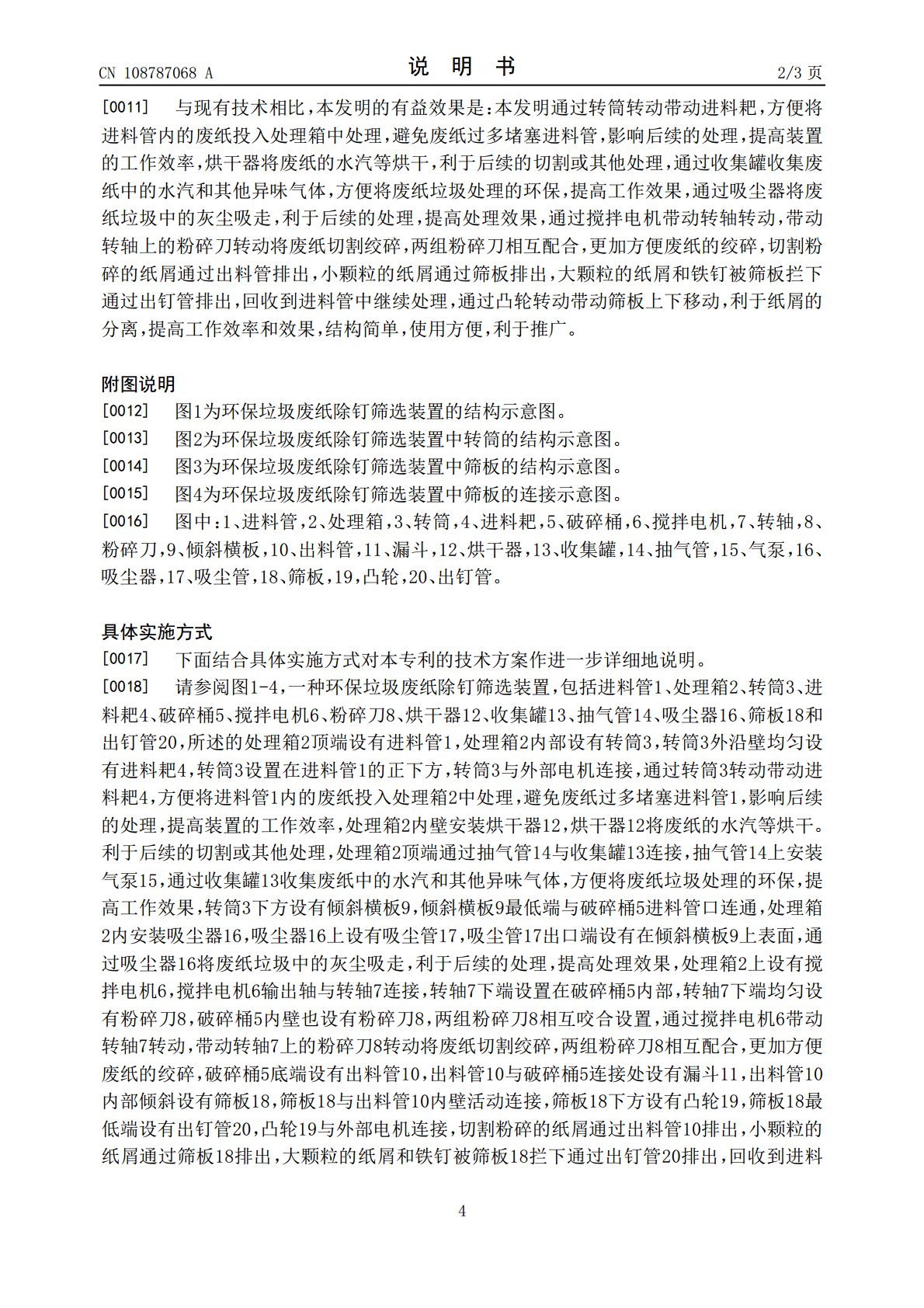

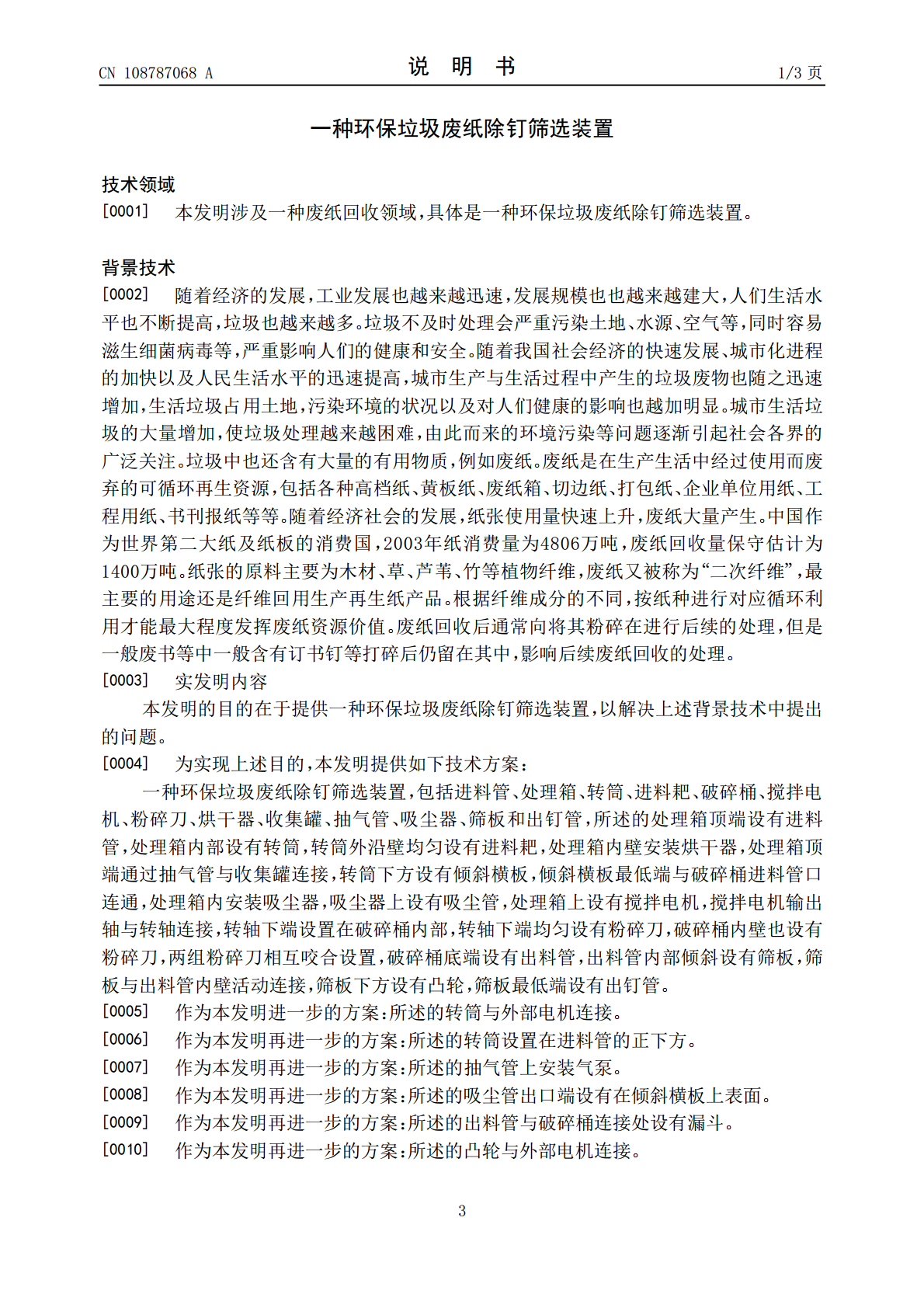

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108787068A(43)申请公布日2018.11.13(21)申请号201810417426.5B02C23/10(2006.01)(22)申请日2018.05.04B07B1/28(2006.01)(71)申请人南宁众创空间科技有限公司地址530000广西壮族自治区南宁市良庆区五象新区总部基地凯旋路9号海尔青啤联合广场3号楼15层(72)发明人陆日琪汪治兴梁毅颉(74)专利代理机构合肥市科融知识产权代理事务所(普通合伙)34126代理人陈思聪(51)Int.Cl.B02C18/10(2006.01)B02C21/00(2006.01)B02C18/16(2006.01)B08B15/04(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种环保垃圾废纸除钉筛选装置(57)摘要本发明公开了一种环保垃圾废纸除钉筛选装置，包括进料管、处理箱、转筒、进料耙、破碎桶、搅拌电机、粉碎刀、烘干器、收集罐、抽气管、吸尘器、筛板和出钉管，所述的处理箱顶端设有进料管，处理箱内壁安装烘干器，处理箱顶端通过抽气管与收集罐连接，转筒下方设有倾斜横板，处理箱内安装吸尘器，处理箱上设有搅拌电机，转轴下端设置在破碎桶内部，转轴下端均匀设有粉碎刀，破碎桶底端设有出料管，出料管内部倾斜设有筛板，筛板最低端设有出钉管。本发明方便将废纸中的订书钉等与废纸屑分离，保证粉碎的均匀，提高工作效率和效果，导轮方便装置移动，省时省力，结构简单，使用方便，利于推广。CN108787068ACN108787068A权利要求书1/1页1.一种环保垃圾废纸除钉筛选装置，包括进料管（1）、处理箱（2）、转筒（3）、进料耙（4）、破碎桶（5）、搅拌电机（6）、粉碎刀（8）、烘干器（12）、收集罐（13）、抽气管（14）、吸尘器（16）、筛板（18）和出钉管（20），其特征在于，所述的处理箱（2）顶端设有进料管（1），处理箱（2）内部设有转筒（3），转筒（3）外沿壁均匀设有进料耙（4），处理箱（2）内壁安装烘干器（12），处理箱（2）顶端通过抽气管（14）与收集罐（13）连接，转筒（3）下方设有倾斜横板（9），倾斜横板（9）最低端与破碎桶（5）进料管口连通，处理箱（2）内安装吸尘器（16），吸尘器（16）上设有吸尘管（17），处理箱（2）上设有搅拌电机（6），搅拌电机（6）输出轴与转轴（7）连接，转轴（7）下端设置在破碎桶（5）内部，转轴（7）下端均匀设有粉碎刀（8），破碎桶（5）内壁也设有粉碎刀（8），两组粉碎刀（8）相互咬合设置，破碎桶（5）底端设有出料管（10），出料管（10）内部倾斜设有筛板（18），筛板（18）与出料管（10）内壁活动连接，筛板（18）下方设有凸轮（19），筛板（18）最低端设有出钉管（20）。2.根据权利要求1所述的环保垃圾废纸除钉筛选装置，其特征在于，所述的转筒（3）与外部电机连接。3.根据权利要求2所述的环保垃圾废纸除钉筛选装置，其特征在于，所述的转筒（3）设置在进料管（1）的正下方。4.根据权利要求1所述的环保垃圾废纸除钉筛选装置，其特征在于，所述的抽气管（14）上安装气泵（15）。5.根据权利要求1所述的环保垃圾废纸除钉筛选装置，其特征在于，所述的吸尘管（17）出口端设有在倾斜横板（9）上表面。6.根据权利要求1所述的环保垃圾废纸除钉筛选装置，其特征在于，所述的出料管（10）与破碎桶（5）连接处设有漏斗（11）。7.根据权利要求1所述的环保垃圾废纸除钉筛选装置，其特征在于，所述的凸轮（19）与外部电机连接。2CN108787068A说明书1/3页一种环保垃圾废纸除钉筛选装置技术领域[0001]本发明涉及一种废纸回收领域，具体是一种环保垃圾废纸除钉筛选装置。背景技术[0002]随着经济的发展，工业发展也越来越迅速，发展规模也也越来越建大，人们生活水平也不断提高，垃圾也越来越多。垃圾不及时处理会严重污染土地、水源、空气等，同时容易滋生细菌病毒等，严重影响人们的健康和安全。随着我国社会经济的快速发展、城市化进程的加快以及人民生活水平的迅速提高，城市生产与生活过程中产生的垃圾废物也随之迅速增加，生活垃圾占用土地，污染环境的状况以及对人们健康的影响也越加明显。城市生活垃圾的大量增加，使垃圾处理越来越困难，由此而来的环境污染等问题逐渐引起社会各界的广泛关注。垃圾中也还含有大量的有用物质，例如废纸。废纸是在生产生活中经过使用而废弃的可循环再生资源，包括各种高档纸、黄板纸、废纸箱、切边纸、打包纸、企业单位用纸、工程用纸、书刊报纸等等。随着经济社会的发展，纸张使用量快速上升，废纸大量产生。中国作为世界第二大纸及纸板的消费国，2003年纸消费量为4806万吨，废纸回收量保守估
