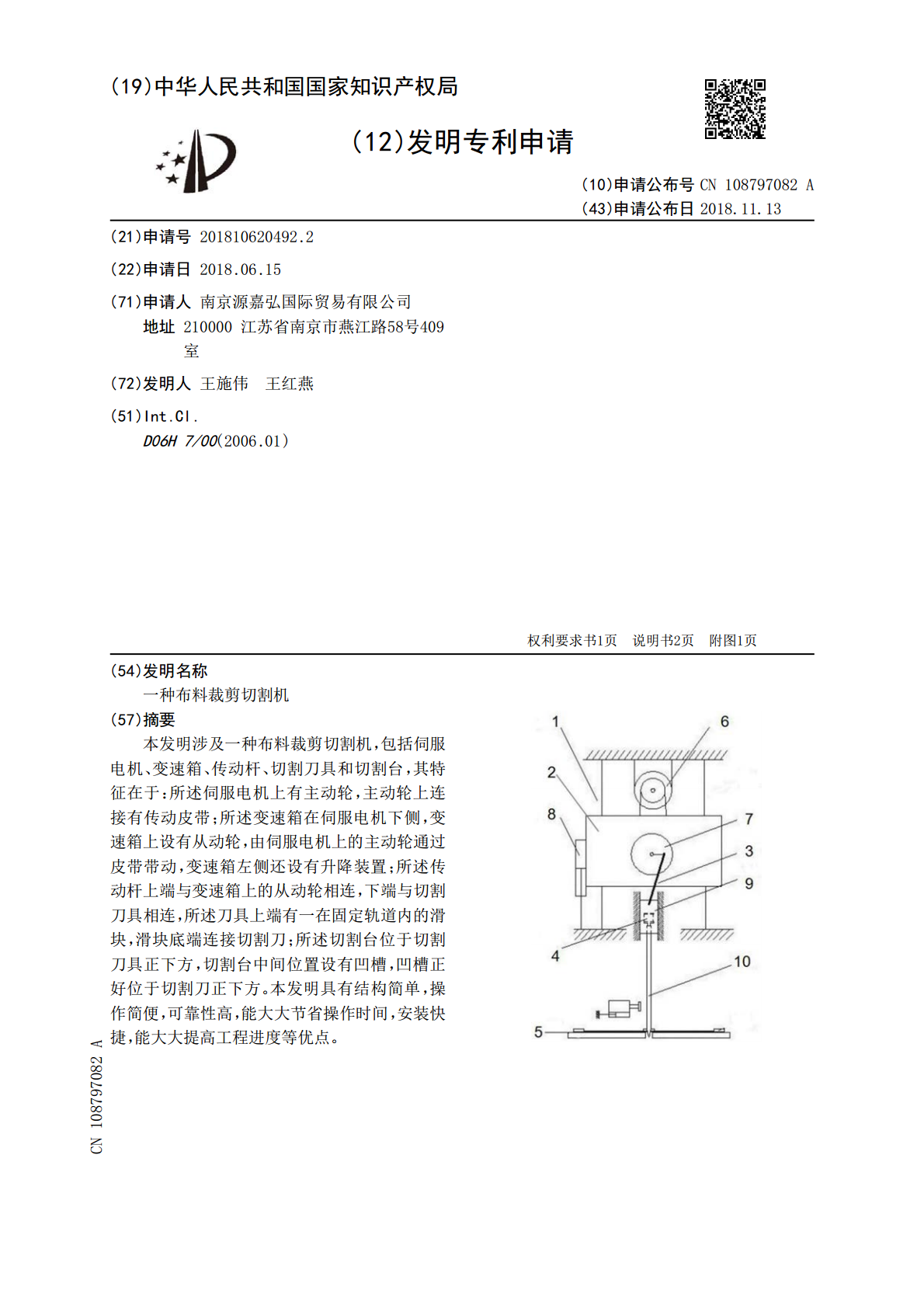

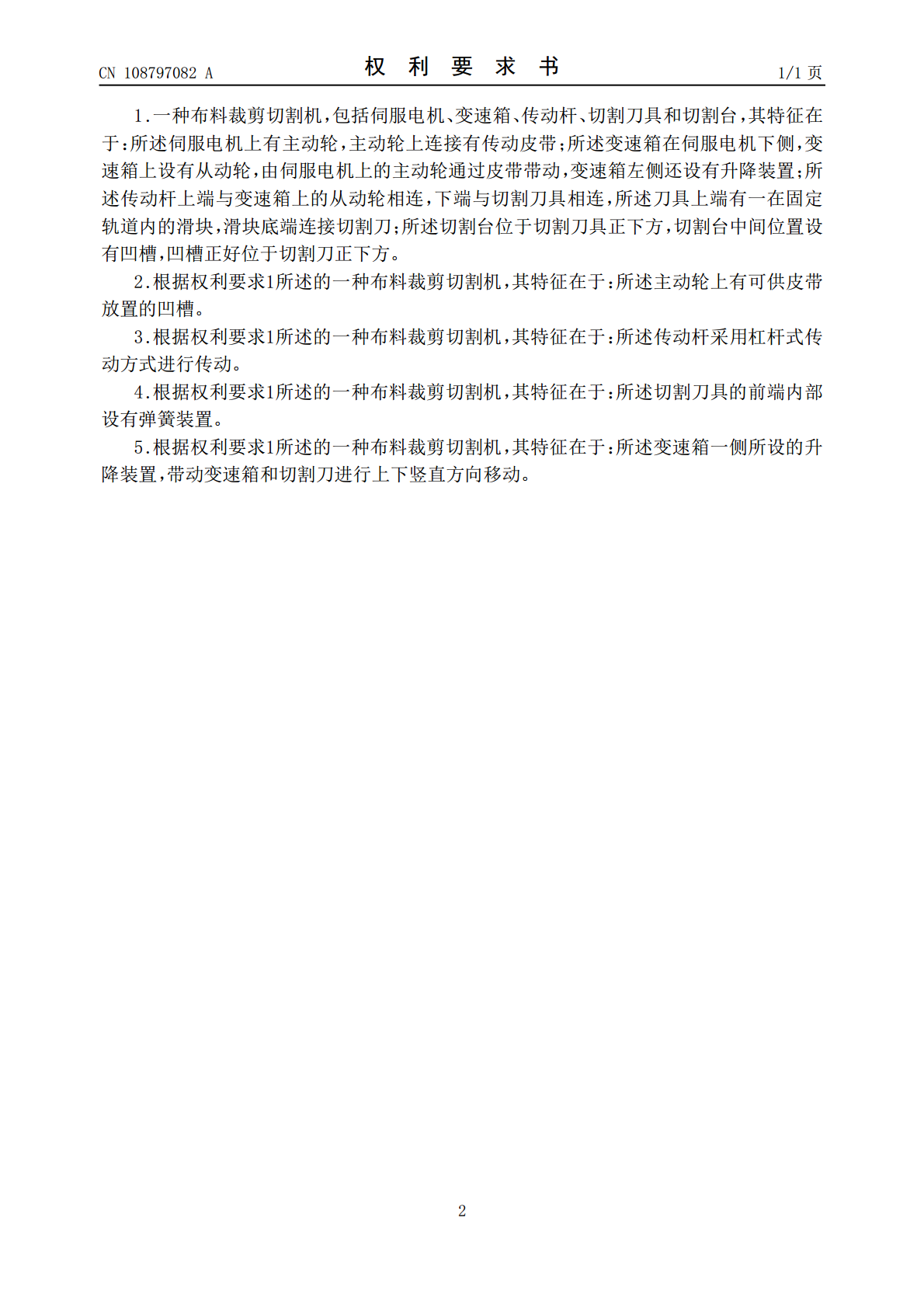

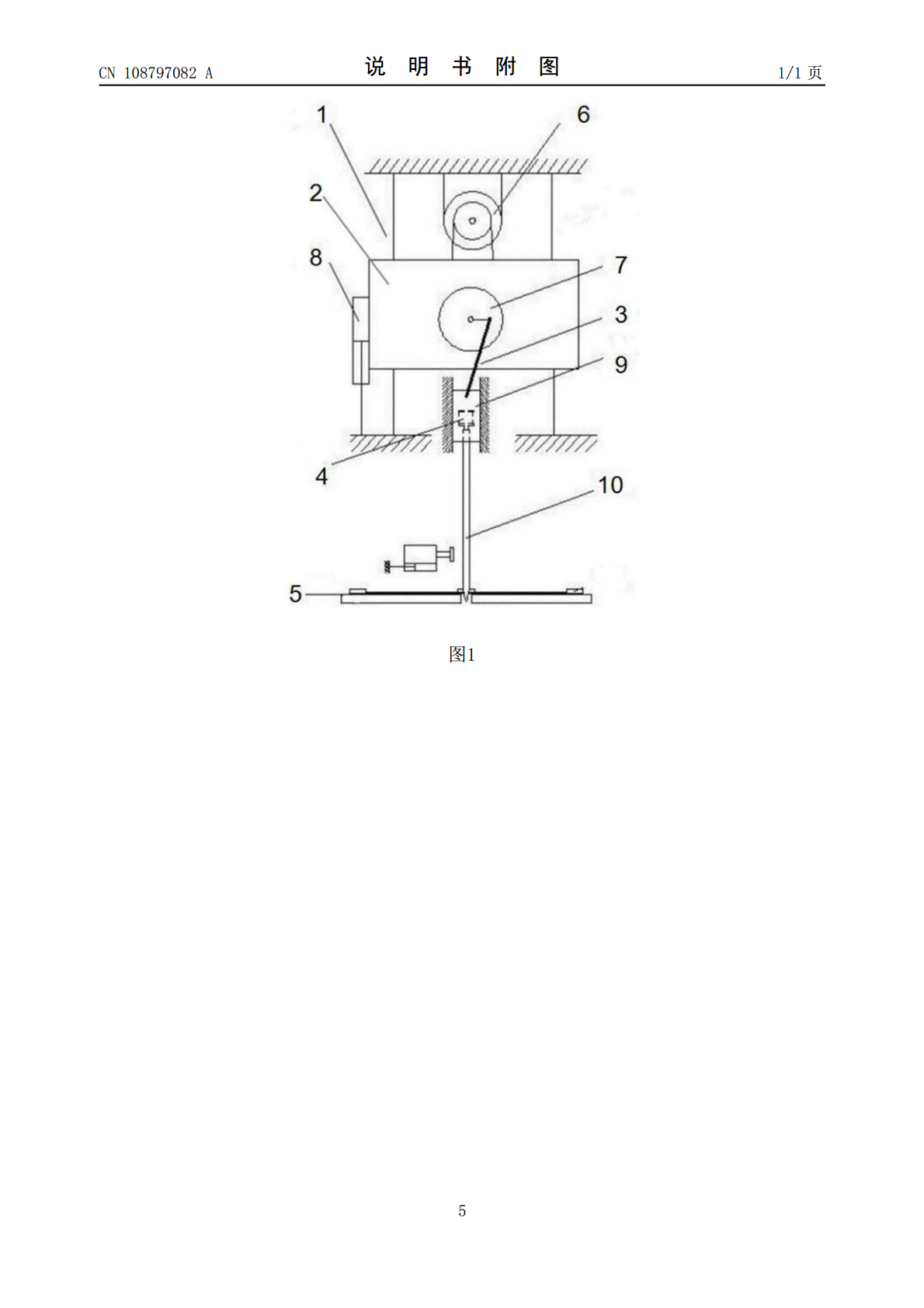

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108797082A(43)申请公布日2018.11.13(21)申请号201810620492.2(22)申请日2018.06.15(71)申请人南京源嘉弘国际贸易有限公司地址210000江苏省南京市燕江路58号409室(72)发明人王施伟王红燕(51)Int.Cl.D06H7/00(2006.01)权利要求书1页说明书2页附图1页(54)发明名称一种布料裁剪切割机(57)摘要本发明涉及一种布料裁剪切割机，包括伺服电机、变速箱、传动杆、切割刀具和切割台，其特征在于：所述伺服电机上有主动轮，主动轮上连接有传动皮带；所述变速箱在伺服电机下侧，变速箱上设有从动轮，由伺服电机上的主动轮通过皮带带动，变速箱左侧还设有升降装置；所述传动杆上端与变速箱上的从动轮相连，下端与切割刀具相连，所述刀具上端有一在固定轨道内的滑块，滑块底端连接切割刀；所述切割台位于切割刀具正下方，切割台中间位置设有凹槽，凹槽正好位于切割刀正下方。本发明具有结构简单，操作简便，可靠性高，能大大节省操作时间，安装快捷，能大大提高工程进度等优点。CN108797082ACN108797082A权利要求书1/1页1.一种布料裁剪切割机，包括伺服电机、变速箱、传动杆、切割刀具和切割台，其特征在于：所述伺服电机上有主动轮，主动轮上连接有传动皮带；所述变速箱在伺服电机下侧，变速箱上设有从动轮，由伺服电机上的主动轮通过皮带带动，变速箱左侧还设有升降装置；所述传动杆上端与变速箱上的从动轮相连，下端与切割刀具相连，所述刀具上端有一在固定轨道内的滑块，滑块底端连接切割刀；所述切割台位于切割刀具正下方，切割台中间位置设有凹槽，凹槽正好位于切割刀正下方。2.根据权利要求1所述的一种布料裁剪切割机，其特征在于：所述主动轮上有可供皮带放置的凹槽。3.根据权利要求1所述的一种布料裁剪切割机，其特征在于：所述传动杆采用杠杆式传动方式进行传动。4.根据权利要求1所述的一种布料裁剪切割机，其特征在于：所述切割刀具的前端内部设有弹簧装置。5.根据权利要求1所述的一种布料裁剪切割机，其特征在于：所述变速箱一侧所设的升降装置，带动变速箱和切割刀进行上下竖直方向移动。2CN108797082A说明书1/2页一种布料裁剪切割机技术领域[0001]本发明涉及服装机械领域，特别是一种布料裁剪切割机。背景技术[0002]衣食住行是人类的基本生活需求，伴随着社会的发展，人们对衣服的需求量暴增，但我国加工衣服的方式主要还是采用人工对布料进行裁剪，由于现有的裁剪刀具尤其是剪刀主要依靠手部力量施加裁剪力，因此长期使用后容易疲劳，而且限制了裁剪布料的厚度和层数，从而使人工加工布料的效率低，而且对操作人员的技能要求较高，如果能够发明一种能够有效的提高布料裁剪效率的新型裁剪设备就能够解决此类问题，为此我们提供了一种服装裁剪装置。发明内容[0003]本发明的目的在于解决上述现有缺陷，提供一种结构简单，投入成本少，具有高使用价值的布料裁剪切割机。[0004]为解决上述的技术问题，本发明的结构包括伺服电机、变速箱、传动杆、切割刀具和切割台，所述伺服电机上有主动轮，主动轮上连接有传动皮带；所述变速箱在伺服电机下侧，变速箱上设有从动轮，由伺服电机上的主动轮通过皮带带动，变速箱左侧还设有升降装置；所述传动杆上端与变速箱上的从动轮相连，下端与切割刀具相连，所述刀具上端有一在固定轨道内的滑块，滑块底端连接切割刀；所述切割台位于切割刀具正下方，切割台中间位置设有凹槽，凹槽正好位于切割刀正下方。[0005]进一步地，所述主动轮上有可供皮带放置的凹槽。[0006]进一步地，所述传动杆采用杠杆式传动方式进行传动。[0007]进一步地，所述切割刀具的前端内部设有弹簧装置。[0008]进一步地，所述变速箱一侧所设的升降装置，带动变速箱和切割刀进行上下竖直方向移动。[0009]本发明一种布料裁剪切割机，结构简单，操作简便，可靠性高，能大大节省操作时间，安装快捷，能大大提高工程进度，工人作业强度小，人工成本低，体积小，重量轻，节省了资金投入，制造成本低，使用寿命长。附图说明[0010]附图用来提供对本发明的进一步理解，并且构成说明书的一部分，与本发明的实施例一起用于解释本发明，并不构成对本发明的限制。在附图中：[0011]图1是本发明的结构示意图具体实施方式[0012]以下结合附图对本发明的优选实施例进行说明，应当理解，此处所描述的优选实3CN108797082A说明书2/2页施例仅用于说明和解释本发明，并不用于限定本发明。[0013]如图1所示，本发明涉及一种布料裁剪切割机，包括伺服电机1、变速箱2、传动杆3、切割刀具4和切割台5，所述伺服电机1上有主动轮6，主动轮6上连接有传动皮带
