一种电加热管加工用铝管自动分割装置.pdf

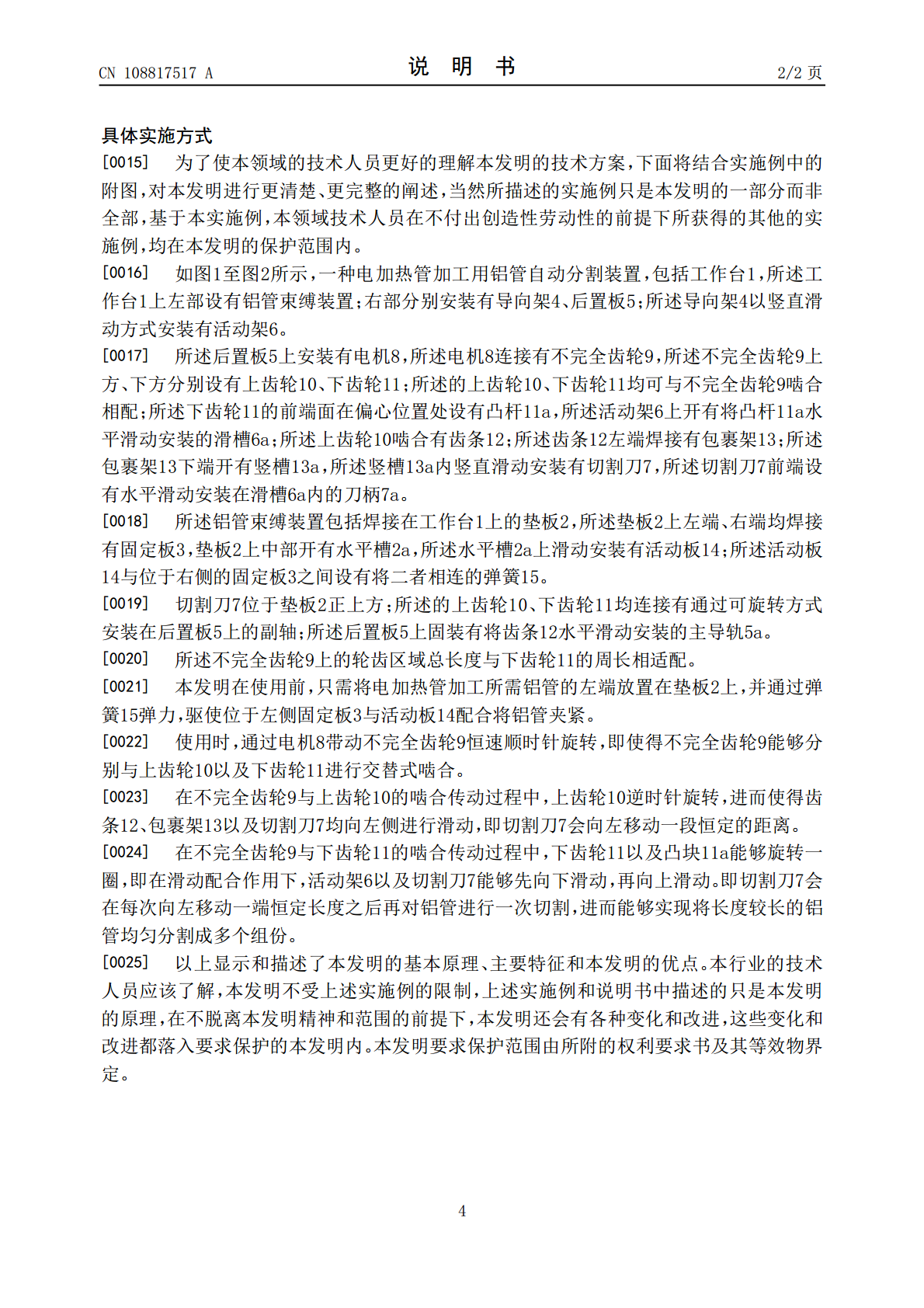

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108817517A(43)申请公布日2018.11.16(21)申请号201810710419.4(22)申请日2018.07.02(71)申请人芜湖市泰能电热器具有限公司地址241000安徽省芜湖市鸠江经济开发区富源路8号1号厂房(72)发明人付建邹洪(74)专利代理机构北京汇信合知识产权代理有限公司11335代理人寇俊波(51)Int.Cl.B23D21/00(2006.01)B23D33/02(2006.01)权利要求书1页说明书2页附图2页(54)发明名称一种电加热管加工用铝管自动分割装置(57)摘要本发明涉及一种电加热管加工用铝管自动分割装置，包括工作台，所述工作台上左部设有铝管束缚装置；右部分别安装有导向架、后置板；所述导向架以竖直滑动方式安装有活动架。所述后置板上安装有电机，所述电机连接有不完全齿轮，所述不完全齿轮上方、下方分别设有上齿轮、下齿轮；所述的上齿轮、下齿轮均可与不完全齿轮啮合相配。本发明自动化程度高，在具有将铝管固定夹持的基础上，能够有效地控制铝管向左等距离滑动与控制切割刀上下运动切割交替式进行，进而能够达到将铝管进行自动等分式分割的效果。CN108817517ACN108817517A权利要求书1/1页1.一种电加热管加工用铝管自动分割装置，包括工作台(1)，其特征在于：所述工作台(1)上左部设有铝管束缚装置；右部分别安装有导向架(4)、后置板(5)；所述导向架(4)以竖直滑动方式安装有活动架(6)；所述后置板(5)上安装有电机(8)，所述电机(8)连接有不完全齿轮(9)，所述不完全齿轮(9)上方、下方分别设有上齿轮(10)、下齿轮(11)；所述的上齿轮(10)、下齿轮(11)均可与不完全齿轮(9)啮合相配；所述下齿轮(11)的前端面在偏心位置处设有凸杆(11a)，所述活动架(6)上开有将凸杆(11a)水平滑动安装的滑槽(6a)；所述上齿轮(10)啮合有齿条(12)；所述齿条(12)左端焊接有包裹架(13)；所述包裹架(13)下端开有竖槽(13a)，所述竖槽(13a)内竖直滑动安装有切割刀(7)，所述切割刀(7)前端设有水平滑动安装在滑槽(6a)内的刀柄(7a)。2.根据权利要求1所述的一种电加热管加工用铝管自动分割装置，其特征在于：所述铝管束缚装置包括焊接在工作台(1)上的垫板(2)，所述垫板(2)上左端、右端均焊接有固定板(3)，垫板(2)上中部开有水平槽(2a)，所述水平槽(2a)上滑动安装有活动板(14)；所述活动板(14)与位于右侧的固定板(3)之间设有将二者相连的弹簧(15)。3.根据权利要求1所述的一种电加热管加工用铝管自动分割装置，其特征在于：切割刀(7)位于垫板(2)正上方；所述的上齿轮(10)、下齿轮(11)均连接有通过可旋转方式安装在后置板(5)上的副轴；所述后置板(5)上固装有将齿条(12)水平滑动安装的主导轨(5a)。4.根据权利要求1所述的一种电加热管加工用铝管自动分割装置，其特征在于：所述不完全齿轮(9)上的轮齿区域总长度与下齿轮(11)的周长相适配。2CN108817517A说明书1/2页一种电加热管加工用铝管自动分割装置技术领域[0001]本发明涉及一种机械加工设备，具体的说是一种电加热管加工用铝管自动分割装置。背景技术[0002]电加热管是管状电热元件它是由金属管螺旋状电阻丝及结晶氧化镁粉等组成的。现今的大部分电加热管的外管大部分均采用的是空心铝管，因此在电机热管的实际加工过程中，首要的工作便要将原材料铝管按照电机热管的实际长度需求，分割成恒定长度的多个组份，以便于进行后续的制造加工，但实际操作中这种分割方式无疑是较难实现的。发明内容[0003]现为了完成针对铝管的等分式分割，本发明提出了一种电加热管加工用铝管自动分割装置。[0004]本发明所要解决的技术问题采用以下技术方案来实现：[0005]一种电加热管加工用铝管自动分割装置，包括工作台，所述工作台上左部设有铝管束缚装置；右部分别安装有导向架、后置板；所述导向架以竖直滑动方式安装有活动架。[0006]所述后置板上安装有电机，所述电机连接有不完全齿轮，所述不完全齿轮上方、下方分别设有上齿轮、下齿轮；所述的上齿轮、下齿轮均可与不完全齿轮啮合相配；所述下齿轮的前端面在偏心位置处设有凸杆，所述活动架上开有将凸杆水平滑动安装的滑槽；所述上齿轮啮合有齿条；所述齿条左端焊接有包裹架；所述包裹架下端开有竖槽，所述竖槽内竖直滑动安装有切割刀，所述切割刀前端设有水平滑动安装在滑槽内的刀柄。[0007]所述铝管束缚装置包括焊接在工作台上的垫板，所述垫板上左端、右端均焊接有固定板，垫板上中部开有水平槽，所述水平槽上滑动安装有活动板；所述活动板与位于右侧的固
