岩石流变扰动效应仪冲击扰动系统.pdf

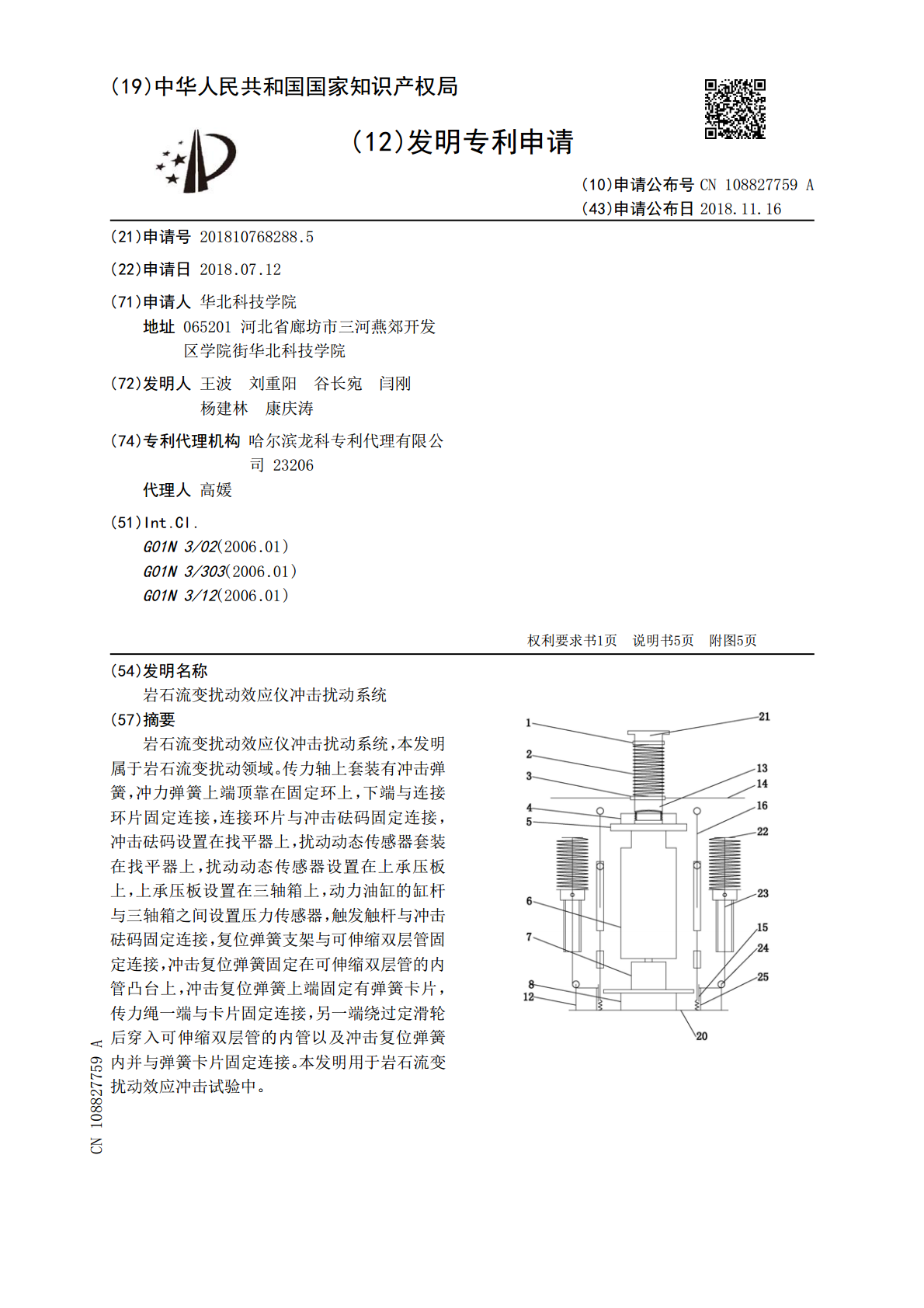

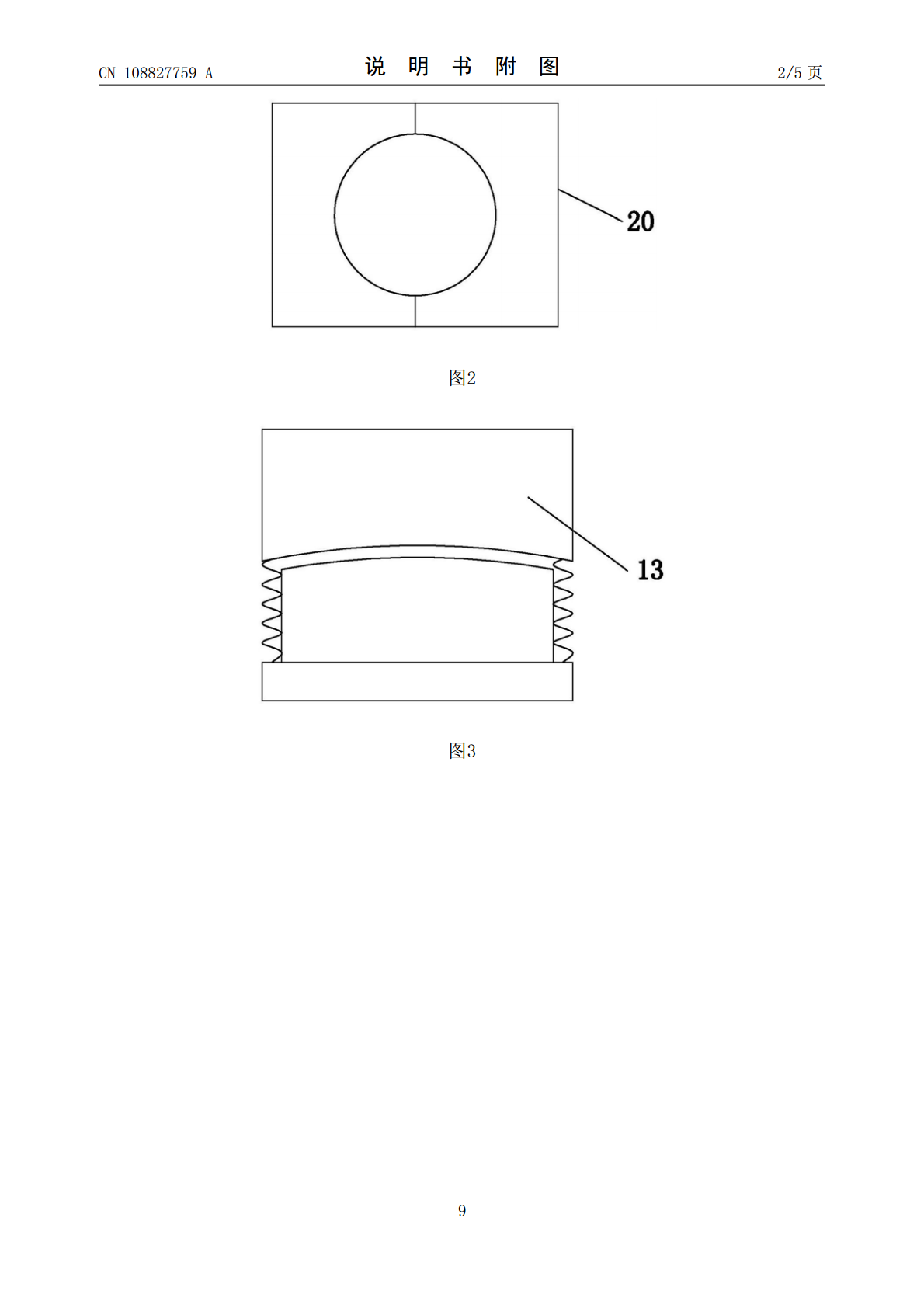

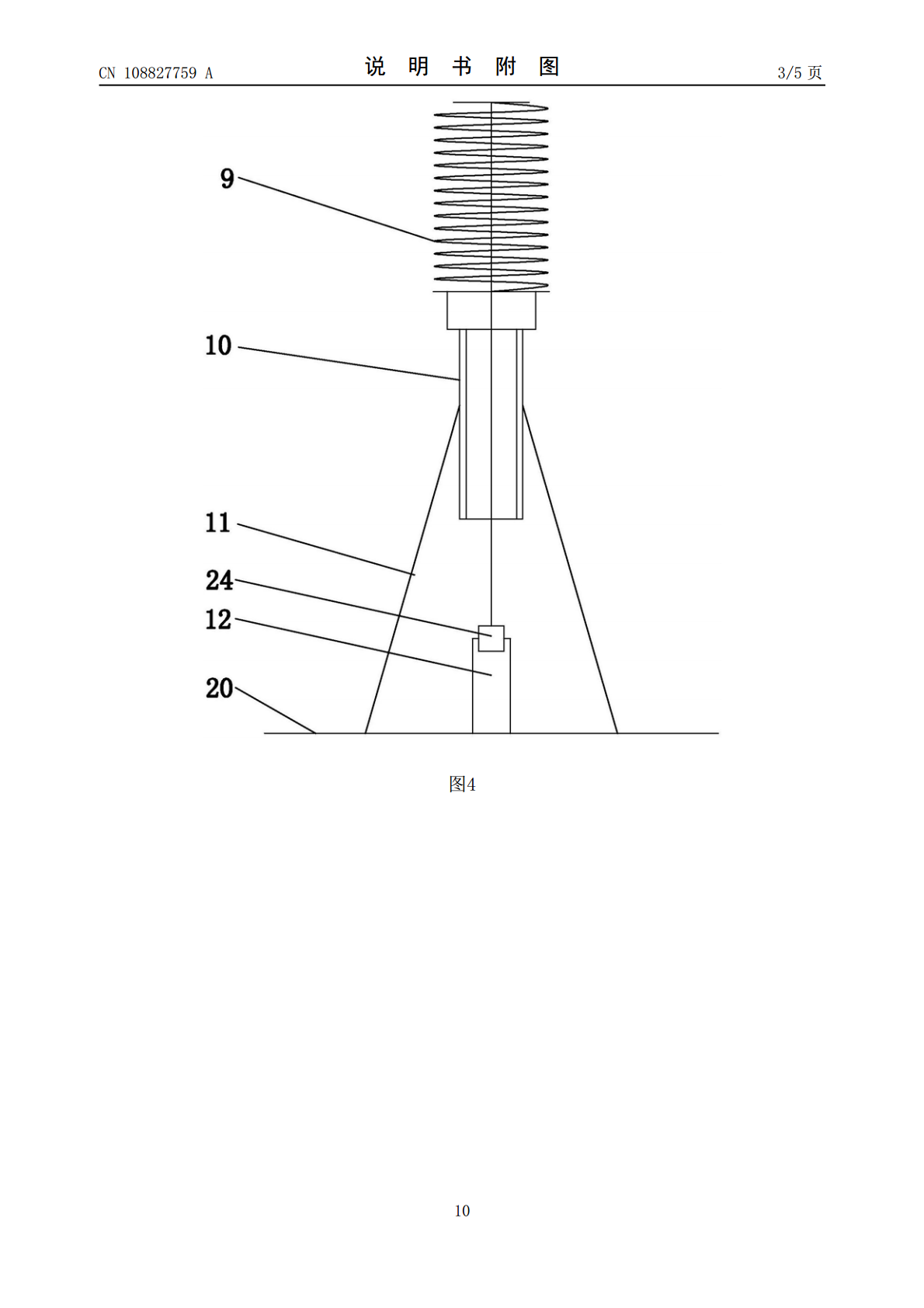

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108827759A(43)申请公布日2018.11.16(21)申请号201810768288.5(22)申请日2018.07.12(71)申请人华北科技学院地址065201河北省廊坊市三河燕郊开发区学院街华北科技学院(72)发明人王波刘重阳谷长宛闫刚杨建林康庆涛(74)专利代理机构哈尔滨龙科专利代理有限公司23206代理人高媛(51)Int.Cl.G01N3/02(2006.01)G01N3/303(2006.01)G01N3/12(2006.01)权利要求书1页说明书5页附图5页(54)发明名称岩石流变扰动效应仪冲击扰动系统(57)摘要岩石流变扰动效应仪冲击扰动系统，本发明属于岩石流变扰动领域。传力轴上套装有冲击弹簧，冲力弹簧上端顶靠在固定环上，下端与连接环片固定连接，连接环片与冲击砝码固定连接，冲击砝码设置在找平器上，扰动动态传感器套装在找平器上，扰动动态传感器设置在上承压板上，上承压板设置在三轴箱上，动力油缸的缸杆与三轴箱之间设置压力传感器，触发触杆与冲击砝码固定连接，复位弹簧支架与可伸缩双层管固定连接，冲击复位弹簧固定在可伸缩双层管的内管凸台上，冲击复位弹簧上端固定有弹簧卡片，传力绳一端与卡片固定连接，另一端绕过定滑轮后穿入可伸缩双层管的内管以及冲击复位弹簧内并与弹簧卡片固定连接。本发明用于岩石流变扰动效应冲击试验中。CN108827759ACN108827759A权利要求书1/1页1.一种岩石流变扰动效应仪冲击扰动系统，其特征在于：其组成包括扰动动态传感器4、上承压板5、三轴箱6、压力传感器7、动力油缸8、找平器13、底座20、传力轴21、冲击扰动动力装置及两个冲击扰动复位装置，每个所述冲击扰动复位装置包括控制器和复位器，每个所述控制器均包括控制卡片15、控制触杆16、可伸缩套管一17、可伸缩套管二18、控制器支架28、控制器弹簧19、钢筋27、固定卡板25及控制卡框26，每个所述复位器均包括冲击复位弹簧9、可伸缩双层管10、复位弹簧支架11、定滑轮支架12、弹簧卡片22、传力绳23及定滑轮24，所述冲击扰动动力装置包括固定环1、冲击弹簧2、冲击砝码3、连接环片、两个触发触杆14；所述传力轴21竖直设置，传力轴21上套装有冲击弹簧2，所述冲力弹簧2上端顶靠在固定环1上，所述固定环1固定套装在传力轴21上端，冲击弹簧2下端(通过焊接)与连接环片固定连接，所述连接环片套装在传力轴1上，连接环片下端面与冲击砝码3(通过螺栓)固定连接，冲击砝码3套装在传力轴21上，所述冲击砝码3设置在找平器13上，所述扰动动态传感器4套装在所述找平器13外侧，所述扰动动态传感器4设置在上承压板5上，所述上承压板5设置在三轴箱6上，所述三轴箱6设置在动力油缸8上方，所述动力油缸8的缸杆与三轴箱6之间设置压力传感器7，所述动力油缸8固定在底座20上，所述两个触发触杆14一端均与冲击砝码3侧壁固定连接，两个触发触杆14相对于传力轴21轴线对称设置；所述两个复位弹簧支架11对称设置在三轴箱6两侧，两个复位弹簧支架11均固定在底座20上，每个复位弹簧支架11上端均与一个可伸缩双层管10的外管固定连接，每个所述可伸缩双层管10的内管上端设有凸台，所述冲击复位弹簧9下端固定在可伸缩双层管10的内管的凸台上，冲击复位弹簧9上端固定有弹簧卡片22，两个定滑轮支架12固定在底座20上并位于对应的复位弹簧支架11内，每个定滑轮支架12上均固定有一个定滑轮24，每根传力绳23一端与卡片15固定连接，每根传力绳23另一端绕过定滑轮24后穿入可伸缩双层管10的内管以及冲击复位弹簧9内并与弹簧卡片22固定连接，所述卡片15匹配设置在控制卡框26与固定卡板25之间的空隙内，固定卡板25与底座20上端面固定连接；所述控制器弹簧19竖向设置，控制器弹簧19下端与底座20固定连接，控制器弹簧19上端与控制卡框26下端面固定连接，控制器弹簧19及控制卡框26均设置在控制器支架28内，所述控制卡框26上端与竖向设置的钢筋27下端螺纹连接(控制卡框26上端面固定有螺母，所述钢筋27下端设有外螺纹，钢筋27与控制卡框26上的螺母螺纹连接)，所述钢筋27上端穿过可伸缩套管二18与可伸缩套管一17固定连接，所述控制触杆16竖向设置在触发触杆14下方，控制触杆16下端设置在可伸缩套管一17的内管内，可伸缩套管一17的内管通过顶丝一与控制触杆16固定连接，所述控制器支架28下端与底座20固定连接，控制器支架28上端与可伸缩套管二18的外管外壁固定连接。2.根据权利要求1所述的岩石流变扰动效应仪冲击扰动系统，其特征在于：所述钢筋27上端穿过可伸缩套管二18内管并与可伸缩套管一17的内管或外管固定连接。3.根据权利要
