一种提取叶绿素用捣碎机.pdf

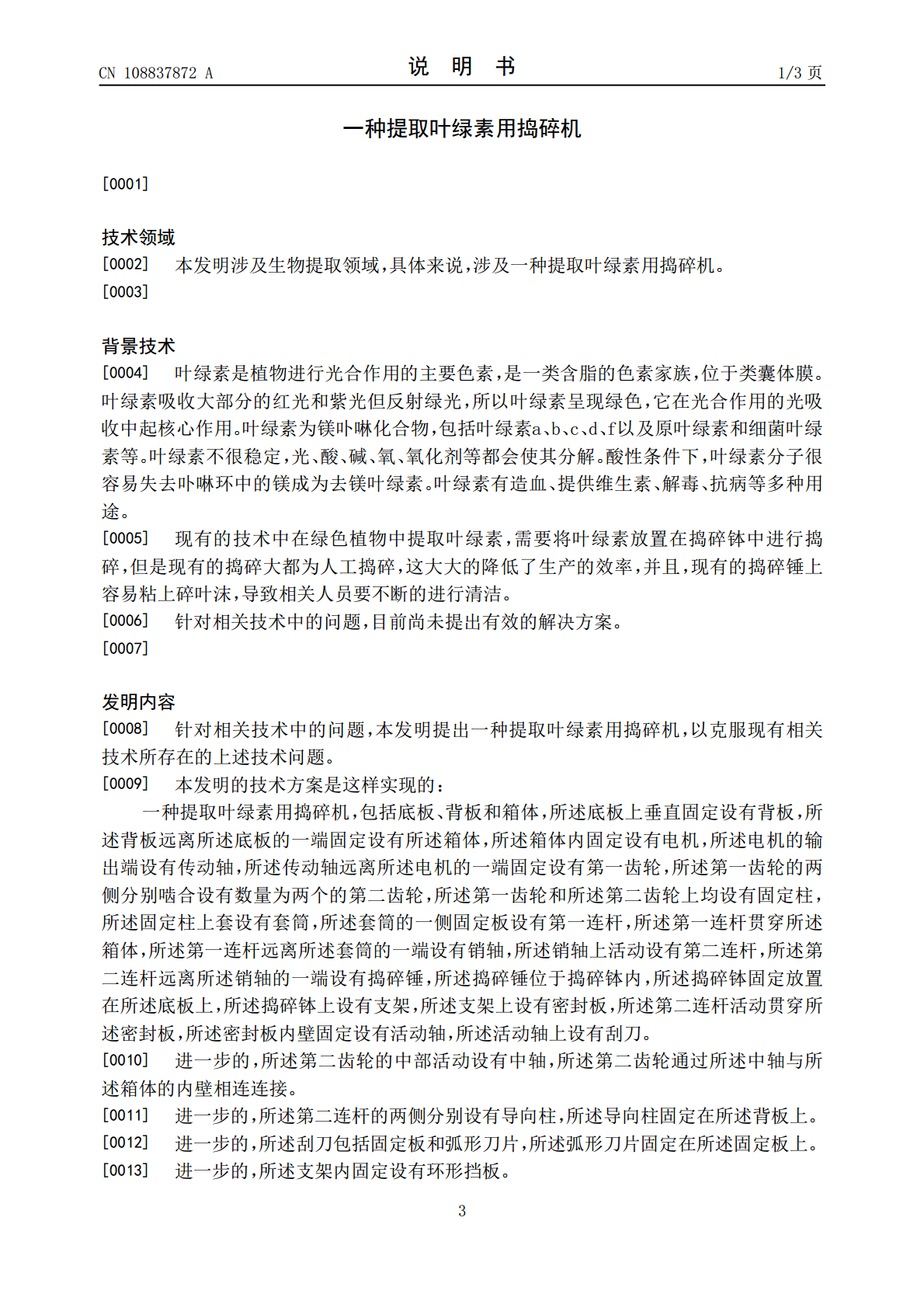

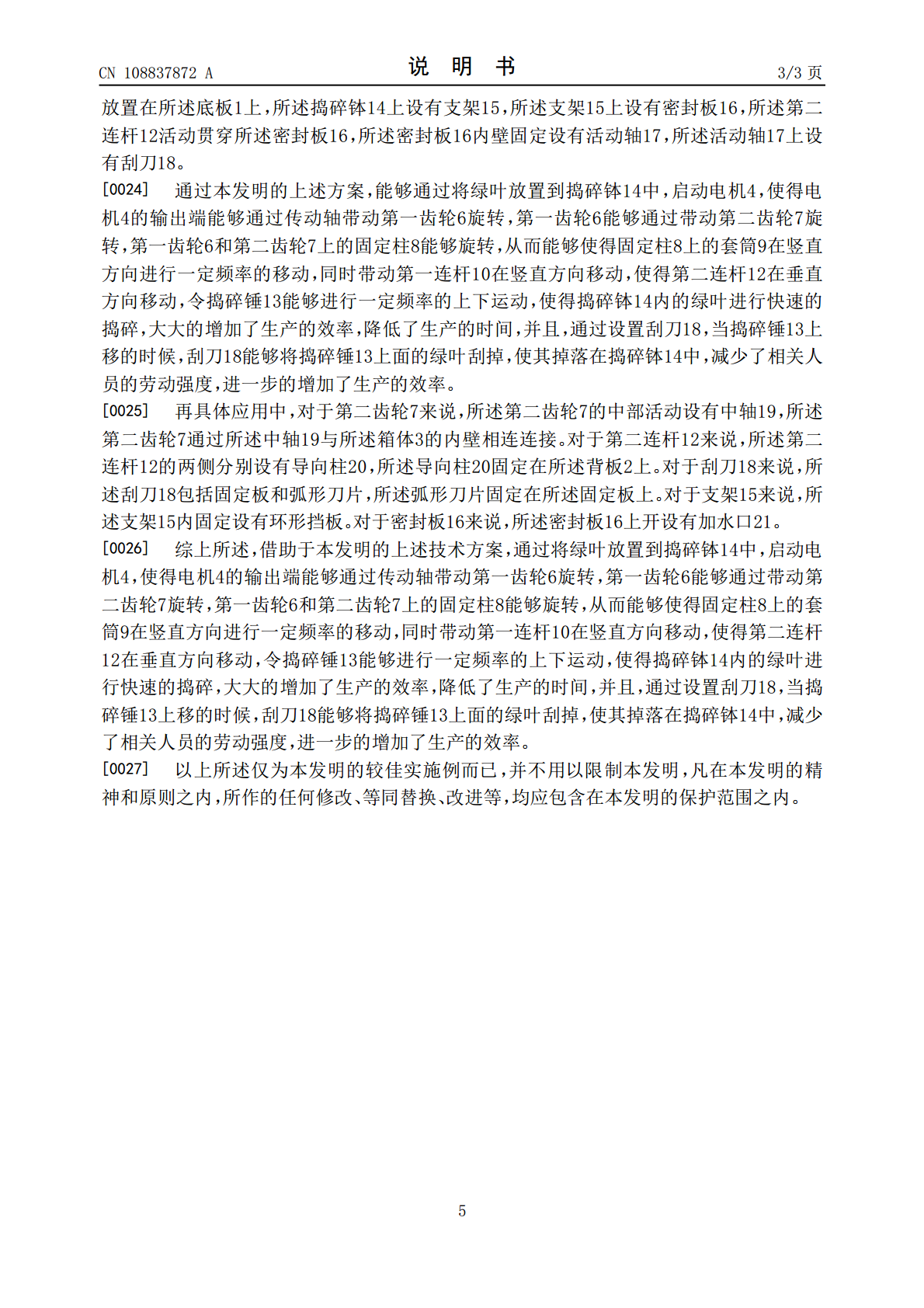

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108837872A(43)申请公布日2018.11.20(21)申请号201810781206.0(22)申请日2018.07.17(71)申请人黄山琼宇生物科技有限公司地址245000安徽省黄山市歙县郑村镇郑村路口11-1号(72)发明人储孝伦储孝梅(51)Int.Cl.B02C1/14(2006.01)B02C23/00(2006.01)B08B1/02(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种提取叶绿素用捣碎机(57)摘要本发明公开了一种提取叶绿素用捣碎机，包括底板、背板和箱体，所述底板上垂直固定设有背板，所述背板远离所述底板的一端固定设有所述箱体，所述箱体内固定设有电机，所述电机的输出端设有传动轴，所述传动轴远离所述电机的一端固定设有第一齿轮，所述第一齿轮的两侧分别啮合设有数量为两个的第二齿轮，所述第一齿轮和所述第二齿轮上均设有固定柱，所述固定柱上套设有套筒。有益效果：使得捣碎钵内的绿叶进行快速的捣碎，大大的增加了生产的效率，降低了生产的时间，并且，通过设置刮刀，当捣碎锤上移的时候，刮刀能够将捣碎锤上面的绿叶刮掉，使其掉落在捣碎钵中，减少了相关人员的劳动强度，进一步的增加了生产的效率。CN108837872ACN108837872A权利要求书1/1页1.一种提取叶绿素用捣碎机，其特征在于，包括底板（1）、背板（2）和箱体（3），所述底板（1）上垂直固定设有背板（2），所述背板（2）远离所述底板（1）的一端固定设有所述箱体（3），所述箱体（3）内固定设有电机（4），所述电机（4）的输出端设有传动轴（5），所述传动轴（5）远离所述电机（4）的一端固定设有第一齿轮（6），所述第一齿轮（6）的两侧分别啮合设有数量为两个的第二齿轮（7），所述第一齿轮（6）和所述第二齿轮（7）上均设有固定柱（8），所述固定柱（8）上套设有套筒（9），所述套筒（9）的一侧固定板设有第一连杆（10），所述第一连杆（10）贯穿所述箱体（3），所述第一连杆（10）远离所述套筒（9）的一端设有销轴（11），所述销轴（11）上活动设有第二连杆（12），所述第二连杆（12）远离所述销轴（11）的一端设有捣碎锤（13），所述捣碎锤（13）位于捣碎钵（14）内，所述捣碎钵（14）固定放置在所述底板（1）上，所述捣碎钵（14）上设有支架（15），所述支架（15）上设有密封板（16），所述第二连杆（12）活动贯穿所述密封板（16），所述密封板（16）内壁固定设有活动轴（17），所述活动轴（17）上设有刮刀（18）。2.根据权利要求1所述的一种提取叶绿素用捣碎机，其特征在于，所述第二齿轮（7）的中部活动设有中轴（19），所述第二齿轮（7）通过所述中轴（19）与所述箱体（3）的内壁相连连接。3.根据权利要求1所述的一种提取叶绿素用捣碎机，其特征在于，所述第二连杆（12）的两侧分别设有导向柱（20），所述导向柱（20）固定在所述背板（2）上。4.根据权利要求1所述的一种提取叶绿素用捣碎机，其特征在于，所述刮刀（18）包括固定板和弧形刀片，所述弧形刀片固定在所述固定板上。5.根据权利要求1所述的一种提取叶绿素用捣碎机，其特征在于，所述支架（15）内固定设有环形挡板。6.根据权利要求1所述的一种提取叶绿素用捣碎机，其特征在于，所述密封板（16）上开设有加水口（21）。2CN108837872A说明书1/3页一种提取叶绿素用捣碎机[0001]技术领域[0002]本发明涉及生物提取领域，具体来说，涉及一种提取叶绿素用捣碎机。[0003]背景技术[0004]叶绿素是植物进行光合作用的主要色素，是一类含脂的色素家族，位于类囊体膜。叶绿素吸收大部分的红光和紫光但反射绿光，所以叶绿素呈现绿色，它在光合作用的光吸收中起核心作用。叶绿素为镁卟啉化合物，包括叶绿素a、b、c、d、f以及原叶绿素和细菌叶绿素等。叶绿素不很稳定，光、酸、碱、氧、氧化剂等都会使其分解。酸性条件下，叶绿素分子很容易失去卟啉环中的镁成为去镁叶绿素。叶绿素有造血、提供维生素、解毒、抗病等多种用途。[0005]现有的技术中在绿色植物中提取叶绿素，需要将叶绿素放置在捣碎钵中进行捣碎，但是现有的捣碎大都为人工捣碎，这大大的降低了生产的效率，并且，现有的捣碎锤上容易粘上碎叶沫，导致相关人员要不断的进行清洁。[0006]针对相关技术中的问题，目前尚未提出有效的解决方案。[0007]发明内容[0008]针对相关技术中的问题，本发明提出一种提取叶绿素用捣碎机，以克服现有相关技术所存在的上述技术问题。[0009]本发明的技术方案是这样实现的：一种提取叶绿素用捣碎机，包括底板、背板和箱体，所述底板上垂直固定设有背板，所述背板远离所述底板
