一种可手动改变转动方向的机电配件用抛光打磨设备.pdf

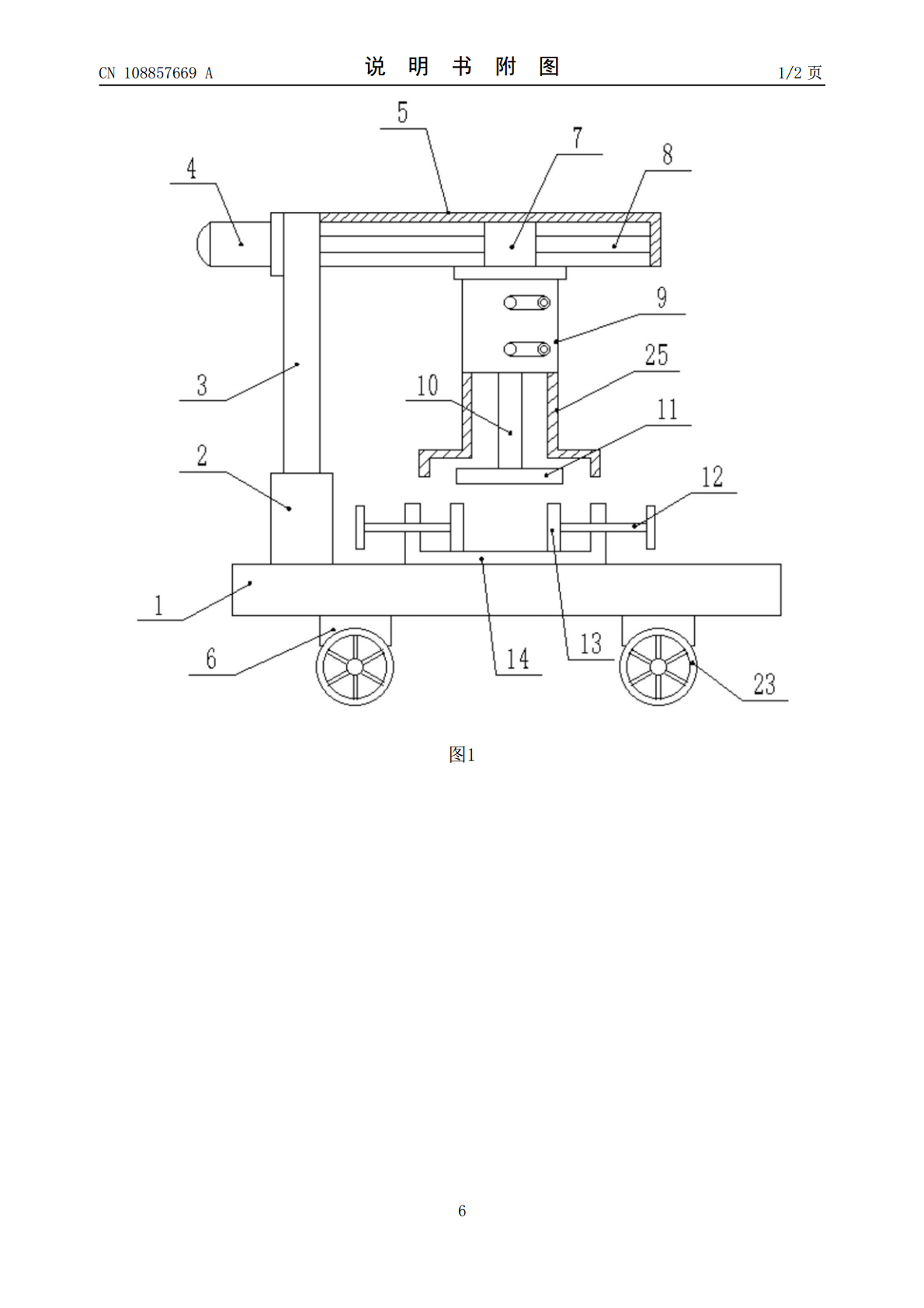

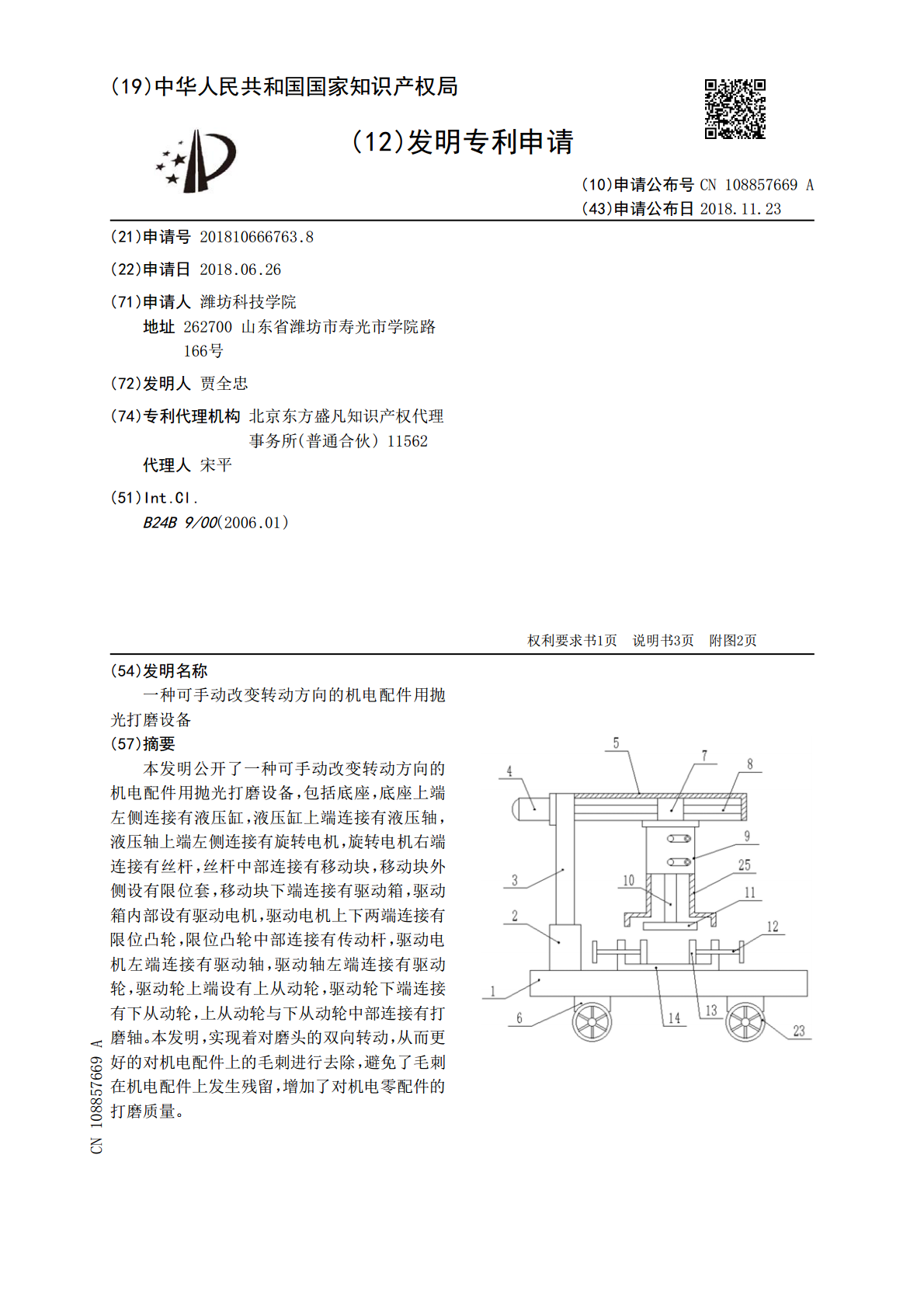

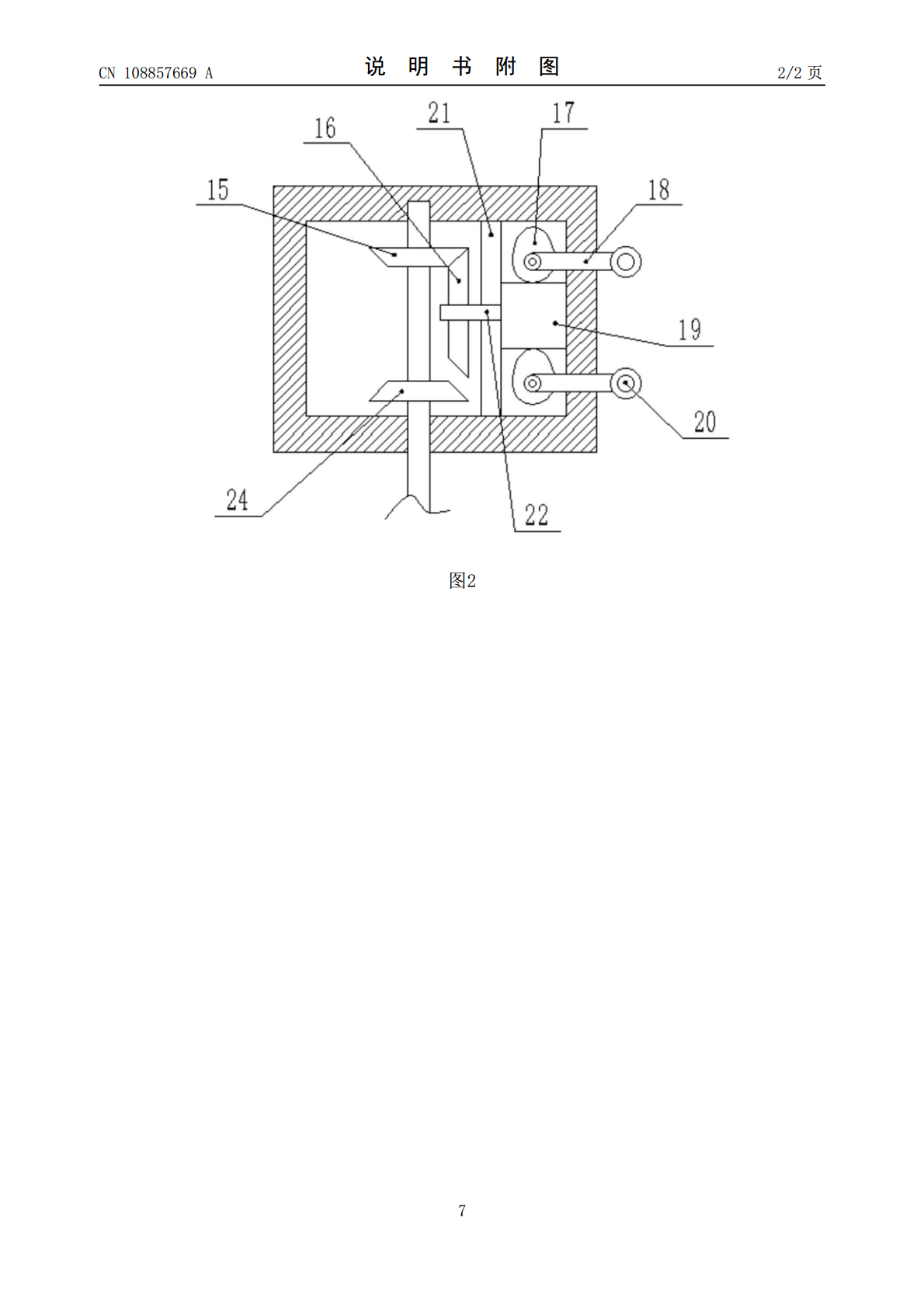

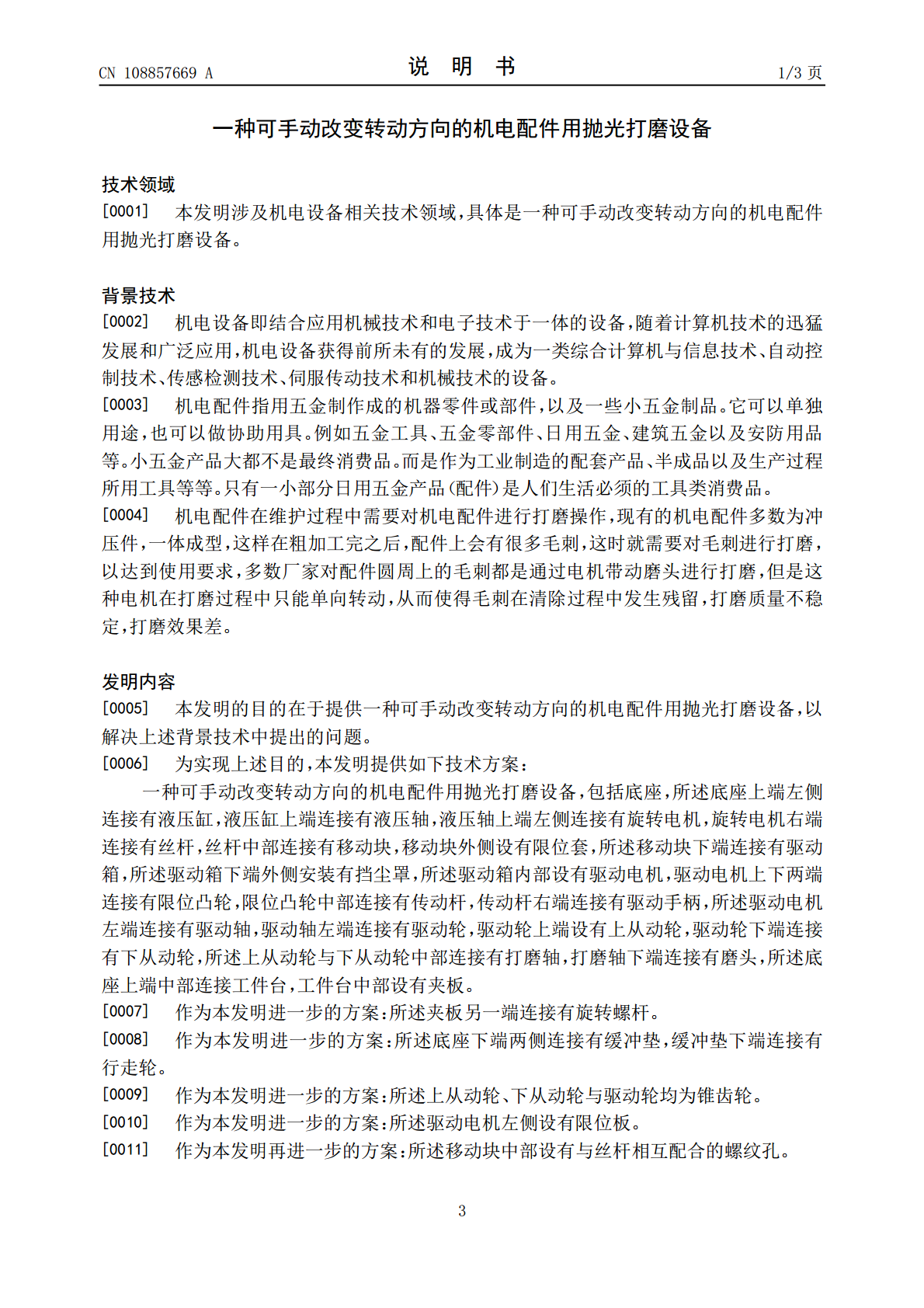

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108857669A(43)申请公布日2018.11.23(21)申请号201810666763.8(22)申请日2018.06.26(71)申请人潍坊科技学院地址262700山东省潍坊市寿光市学院路166号(72)发明人贾全忠(74)专利代理机构北京东方盛凡知识产权代理事务所(普通合伙)11562代理人宋平(51)Int.Cl.B24B9/00(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种可手动改变转动方向的机电配件用抛光打磨设备(57)摘要本发明公开了一种可手动改变转动方向的机电配件用抛光打磨设备，包括底座，底座上端左侧连接有液压缸，液压缸上端连接有液压轴，液压轴上端左侧连接有旋转电机，旋转电机右端连接有丝杆，丝杆中部连接有移动块，移动块外侧设有限位套，移动块下端连接有驱动箱，驱动箱内部设有驱动电机，驱动电机上下两端连接有限位凸轮，限位凸轮中部连接有传动杆，驱动电机左端连接有驱动轴，驱动轴左端连接有驱动轮，驱动轮上端设有上从动轮，驱动轮下端连接有下从动轮，上从动轮与下从动轮中部连接有打磨轴。本发明，实现着对磨头的双向转动，从而更好的对机电配件上的毛刺进行去除，避免了毛刺在机电配件上发生残留，增加了对机电零配件的打磨质量。CN108857669ACN108857669A权利要求书1/1页1.一种可手动改变转动方向的机电配件用抛光打磨设备，包括底座（1），其特征在于，所述底座（1）上端左侧连接有液压缸（2），液压缸（2）上端连接有液压轴（3），液压轴（3）上端左侧连接有旋转电机（4），旋转电机（4）右端连接有丝杆（8），丝杆（8）中部连接有移动块（7），移动块（7）外侧设有限位套（5），所述移动块（7）下端连接有驱动箱（9），所述驱动箱（9）下端外侧安装有挡尘罩（25），所述驱动箱（9）内部设有驱动电机（19），驱动电机（19）上下两端连接有限位凸轮（17），限位凸轮（17）中部连接有传动杆（18），传动杆（18）右端连接有驱动手柄（20），所述驱动电机（19）左端连接有驱动轴（22），驱动轴（22）左端连接有驱动轮（16），驱动轮（16）上端设有上从动轮（15），驱动轮（16）下端连接有下从动轮（24），所述上从动轮（15）与下从动轮（24）中部连接有打磨轴（10），打磨轴（10）下端连接有磨头（11），所述底座（1）上端中部连接工件台（14），工件台（14）中部设有夹板（13）。2.根据权利要求1所述的一种可手动改变转动方向的机电配件用抛光打磨设备，其特征在于，所述夹板（13）另一端连接有旋转螺杆（12）。3.根据权利要求1所述的一种可手动改变转动方向的机电配件用抛光打磨设备，其特征在于，所述底座（1）下端两侧连接有缓冲垫（23），缓冲垫（23）下端连接有行走轮（6）。4.根据权利要求1所述的一种可手动改变转动方向的机电配件用抛光打磨设备，其特征在于，所述上从动轮（15）、下从动轮（24）与驱动轮（16）均为锥齿轮。5.根据权利要求1所述的一种可手动改变转动方向的机电配件用抛光打磨设备，其特征在于，所述驱动电机（19）左侧设有限位板（21）。6.根据权利要求1所述的一种可手动改变转动方向的机电配件用抛光打磨设备，其特征在于，所述移动块（7）中部设有与丝杆（8）相互配合的螺纹孔。2CN108857669A说明书1/3页一种可手动改变转动方向的机电配件用抛光打磨设备技术领域[0001]本发明涉及机电设备相关技术领域，具体是一种可手动改变转动方向的机电配件用抛光打磨设备。背景技术[0002]机电设备即结合应用机械技术和电子技术于一体的设备，随着计算机技术的迅猛发展和广泛应用，机电设备获得前所未有的发展，成为一类综合计算机与信息技术、自动控制技术、传感检测技术、伺服传动技术和机械技术的设备。[0003]机电配件指用五金制作成的机器零件或部件，以及一些小五金制品。它可以单独用途，也可以做协助用具。例如五金工具、五金零部件、日用五金、建筑五金以及安防用品等。小五金产品大都不是最终消费品。而是作为工业制造的配套产品、半成品以及生产过程所用工具等等。只有一小部分日用五金产品（配件）是人们生活必须的工具类消费品。[0004]机电配件在维护过程中需要对机电配件进行打磨操作，现有的机电配件多数为冲压件，一体成型，这样在粗加工完之后，配件上会有很多毛刺，这时就需要对毛刺进行打磨，以达到使用要求，多数厂家对配件圆周上的毛刺都是通过电机带动磨头进行打磨，但是这种电机在打磨过程中只能单向转动，从而使得毛刺在清除过程中发生残留，打磨质量不稳定，打磨效果差。发明内容[0005]本发明的目的在于提供一种可手动改变转动方向的机电配件用抛光打磨设备，以解决上述背
