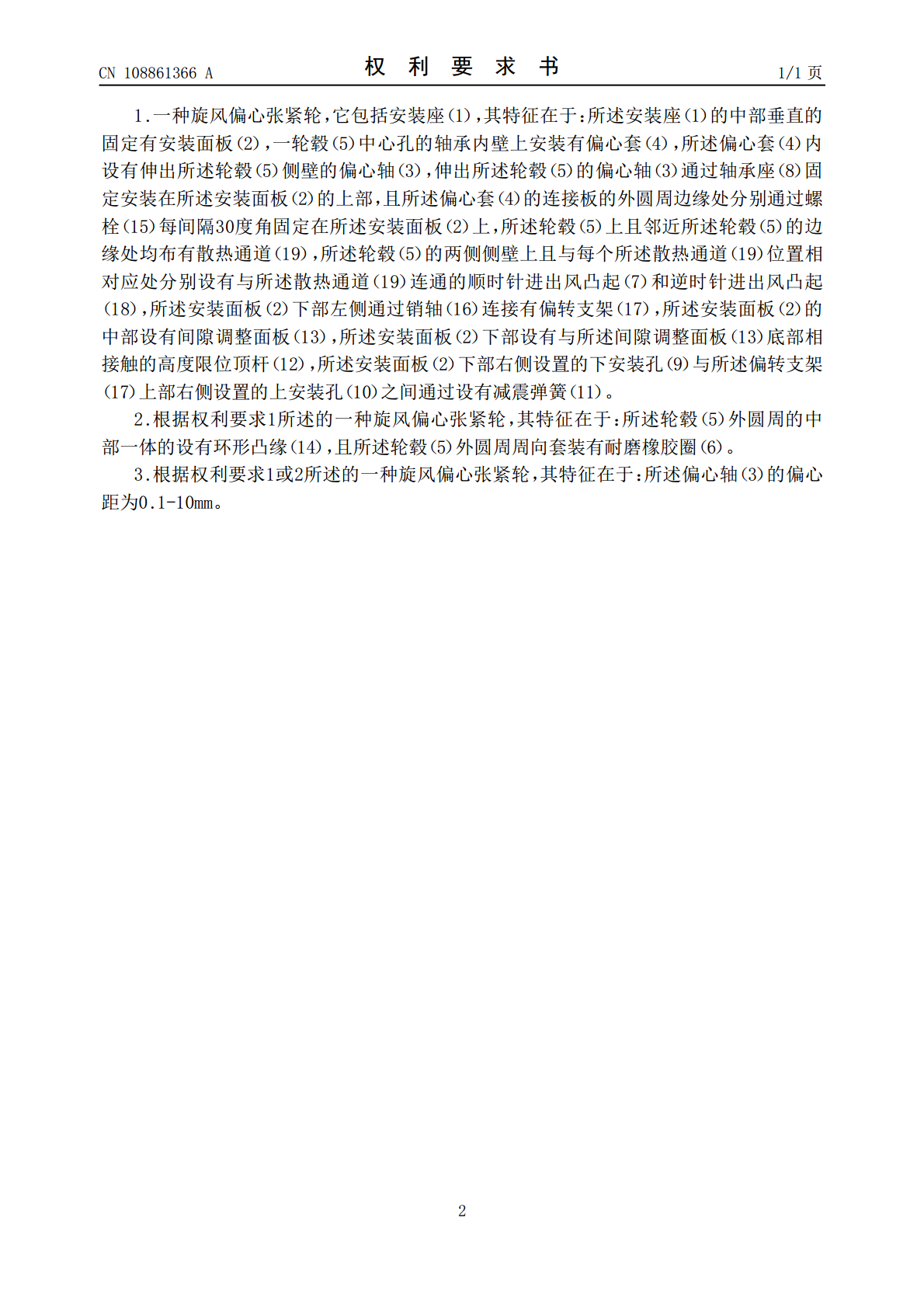

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108861366A(43)申请公布日2018.11.23(21)申请号201810859546.0(22)申请日2018.08.01(71)申请人王龙地址272199山东省济宁市兖州区大安镇大丰路2号山拖生活区19号楼2单元304室(72)发明人刘子欣王龙(74)专利代理机构济宁汇景知识产权代理事务所(普通合伙)37254代理人赵建新(51)Int.Cl.B65G23/44(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种旋风偏心张紧轮(57)摘要本发明公开了一种旋风偏心张紧轮，它包括安装座，所述安装座的中部垂直的固定有安装面板，一轮毂中心孔的轴承内壁上安装有偏心套，所述偏心套内设有伸出所述轮毂侧壁的偏心轴，伸出所述轮毂的偏心轴通过轴承座固定安装在所述安装面板的上部，且所述偏心套的连接板的外圆周边缘处分别通过螺栓每间隔30度角固定在所述安装面板上，所述轮毂上且邻近所述轮毂的边缘处均布有散热通道，所述轮毂的两侧侧壁上且与每个所述散热通道位置相对应处分别设有与所述散热通道连通的顺时针进出风凸起和逆时针进出风凸起；采用上述结构，实现了结构简单，使用方便，省时省力且迅速调整支撑轴心的效果。CN108861366ACN108861366A权利要求书1/1页1.一种旋风偏心张紧轮，它包括安装座（1），其特征在于：所述安装座（1）的中部垂直的固定有安装面板（2），一轮毂（5）中心孔的轴承内壁上安装有偏心套（4），所述偏心套（4）内设有伸出所述轮毂（5）侧壁的偏心轴（3），伸出所述轮毂（5）的偏心轴（3）通过轴承座（8）固定安装在所述安装面板（2）的上部，且所述偏心套（4）的连接板的外圆周边缘处分别通过螺栓（15）每间隔30度角固定在所述安装面板（2）上，所述轮毂（5）上且邻近所述轮毂（5）的边缘处均布有散热通道（19），所述轮毂（5）的两侧侧壁上且与每个所述散热通道（19）位置相对应处分别设有与所述散热通道（19）连通的顺时针进出风凸起（7）和逆时针进出风凸起（18），所述安装面板（2）下部左侧通过销轴（16）连接有偏转支架（17），所述安装面板（2）的中部设有间隙调整面板（13），所述安装面板（2）下部设有与所述间隙调整面板（13）底部相接触的高度限位顶杆（12），所述安装面板（2）下部右侧设置的下安装孔（9）与所述偏转支架（17）上部右侧设置的上安装孔（10）之间通过设有减震弹簧（11）。2.根据权利要求1所述的一种旋风偏心张紧轮，其特征在于：所述轮毂（5）外圆周的中部一体的设有环形凸缘（14），且所述轮毂（5）外圆周周向套装有耐磨橡胶圈（6）。3.根据权利要求1或2所述的一种旋风偏心张紧轮，其特征在于：所述偏心轴（3）的偏心距为0.1-10mm。2CN108861366A说明书1/3页一种旋风偏心张紧轮技术领域[0001]本发明涉及一种旋风偏心张紧轮。背景技术[0002]目前，在皮带机的导流板安装有若干胶轮，由于在使用过程中胶轮经滚动摩擦，其胶轮的外圈橡胶层、树脂层或者尼龙层受损严重，造成胶轮的直径变小，无法起到支撑作用，给皮带机的输送工作带来安全隐患，而且更换胶轮工作量较大且费时费力，效率低，相对的减小了皮带机输送工作远行时间。发明内容[0003]本发明的目的是提供一种结构简单，使用方便，省时省力且迅速调整支撑轴心的旋风偏心张紧轮。[0004]本发明的技术方案是一种旋风偏心张紧轮，它包括安装座1，其特征在于：所述安装座1的中部垂直的固定有安装面板2，一轮毂5中心孔的轴承内壁上安装有偏心套4，所述偏心套4内设有伸出所述轮毂5侧壁的偏心轴3，伸出所述轮毂5的偏心轴3通过轴承座8固定安装在所述安装面板2的上部，且所述偏心套的连接板的外圆周边缘处分别通过螺栓15每间隔30度角固定在所述安装面板2上，所述轮毂5上且邻近所述轮毂5的边缘处均布有散热通道19，所述轮毂5的两侧侧壁上且与每个所述散热通道位置相对应处分别设有与所述散热通道连通的顺时针进出风凸起7和逆时针进出风凸起18，所述安装面板2下部左侧通过销轴16连接有偏转支架17，所述安装面板2的中部设有间隙调整面板13，所述安装面板2下部设有与所述间隙调整面板13底部相接触的高度限位顶杆12，所述安装面板2下部右侧设置的下安装孔9与所述偏转支架17上部右侧设置的上安装孔10之间通过设有减震弹簧11。[0005]本发明的技术方案还有所述轮毂5外圆周的中部一体的设有环形凸缘14，且所述轮毂5外圆周周向套装有耐磨橡胶圈6。[0006]本发明的技术方案还有所述偏心轴3的偏心距为0.1-10mm。[0007]本发明的有益效果是通过所述安装座1的中部垂直的固定有安装面板2，一轮毂5中心孔的轴承内壁上安装有
