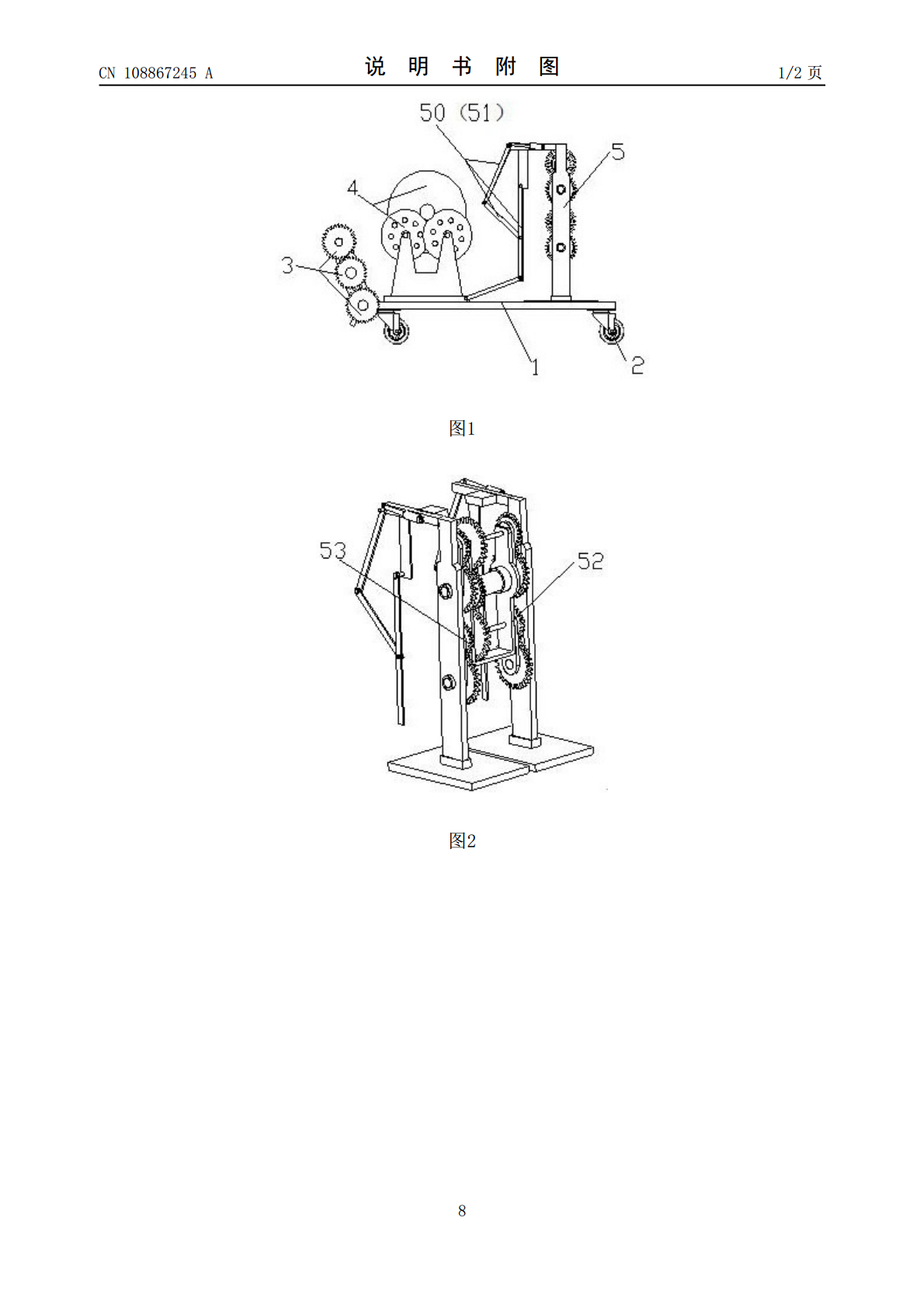

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108867245A(43)申请公布日2018.11.23(21)申请号201810907855.0(22)申请日2018.08.10(71)申请人山东斯兰德环保科技有限公司地址273500山东省济宁市邹城市峄山镇李庄村104国道马车西100米处(72)发明人孟祥勇(74)专利代理机构济南智圆行方专利代理事务所(普通合伙企业)37231代理人张玉琳(51)Int.Cl.E01C13/08(2006.01)权利要求书2页说明书4页附图2页(54)发明名称一种园林环保绿化用自动化铺设草坪装置(57)摘要本发明提供了一种园林环保绿化用自动化铺设草坪装置，属于园林草坪铺设技术领域。其技术方案为：一种园林环保绿化用自动化铺设草坪装置，包括移动底板设置在移动底板底面每个角处的导向轮，其中，在移动底板的牵引端设有动力齿轮机构，位于移动底板上方，由动力齿轮机构传动的草坪缠绕结构，置于移动底板后端的草坪按压结构。本发明的有益效果为：本发明可以实现人造草坪自动化铺设的功能，无需人工操作，无需人工滚压草坪，提高了人造草坪使用寿命，且具有滚压均匀、人造草坪铺设稳固，耗费时间短、劳动强度小与工作效率高的优点。CN108867245ACN108867245A权利要求书1/2页1.一种园林环保绿化用自动化铺设草坪装置，包括移动底板（1），设置在所述移动底板（1）底面每个角处的导向轮（2），其特征在于，在所述移动底板（1）的牵引端设有动力齿轮机构（3），位于移动底板（1）上方，由所述动力齿轮机构（3）传动的草坪缠绕结构（4），置于所述移动底板（1）后端的草坪按压结构（5）。2.根据权利要求1所述的园林环保绿化用自动化铺设草坪装置，其特征在于，所述动力齿轮机构（3）包括设置在所述移动底板（1）前段的固定套（30），旋转轴与所述固定套（30）相互套接的动力驱动件（31），与所述动力驱动件（31）的主联动杆（310）相互连接的草坪传动组件（32），以及与所述草坪传动组件（32）的从动连杆（320）相互连接的草坪铺设部件（33）。3.根据权利要求1或2所述的园林环保绿化用自动化铺设草坪装置，其特征在于，所述草坪缠绕结构（4）包括设置在所述移动底板（1）上相对设置的两支撑架组件（40），设置在每一个所述支撑架组件（40）上的导向轮组件（41），以及跨接在两支撑架组件（40）之间的草坪缠绕辊（42）；所述导向轮组件（41）由设置在其中一个所述支撑架组件（40）上的两并排设置的传动导向轮，所述草坪缠绕辊（42）中心旋转轴的两端分别置于所述导向轮组件（41）的两并排设置的传动导向轮之间构成的摩擦传动槽中。4.根据权利要求1-3任一项所述的园林环保绿化用自动化铺设草坪装置，其特征在于，所述动力驱动件（31）由与所述固定套（30）相互套接的所述旋转轴，设置在所述旋转轴一端的驱动齿轮（311），设置在所述旋转轴另一端的限位件（312），以及设置在所述驱动齿轮（311）一端的所述旋转轴上的所述主联动杆（310）。5.根据权利要求1-4任一项所述的园林环保绿化用自动化铺设草坪装置，其特征在于，所述草坪传动组件（32）包括连接在所述主联动杆（310）一端的传动齿轮（321），与所述传动齿轮（321）的中心转轴铰接的所述从动连杆（320），以及设置在所述从动连杆（320）另一端部的传动套（322），所述传动齿轮（321）与所述驱动齿轮（311）相啮合。6.根据权利要求1-5任一项所述的园林环保绿化用自动化铺设草坪装置，其特征在于，所述草坪铺设部件（33）包括与所述传动套（322）相互套接的动力旋转轴（330），设置在所述动力旋转轴（330）一端，且与所述传动齿轮（321）相互靠接的从动齿轮（322）。7.根据权利要求1-6任一项所述的园林环保绿化用自动化铺设草坪装置，其特征在于，所述草坪按压结构（5）包括与所述两支撑架组件（40）活动连接的主牵拉部件（50）和从动牵拉部件（51），分别设置在所述主牵拉部件（50）和从动牵拉部件（51）上的主动按压机构（52）和从动按压机构（53）。8.根据权利要求1-7任一项所述的园林环保绿化用自动化铺设草坪装置，其特征在于，所述主动按压机构（51）包括横向牵拉杆一（510）与所述主牵拉部件（50）的牵引杆相铰接的倒立L型支撑件（511），分别设置在所述倒立L型支撑件一（511）的竖直支撑杆内侧面上的主动齿轮组件（512）和从动齿轮组件（513），跨接在所述主动齿轮组件一（512）和所述从动齿轮组件一（513）之间的联动件一（514），以及设置在所述倒立L型支撑件一（511）的竖直支撑杆底部的按压板一（515）；所述主动齿轮组件（512）包括设置在所述联动件一（514）上的减速
