智能高效污水处理装置.pdf

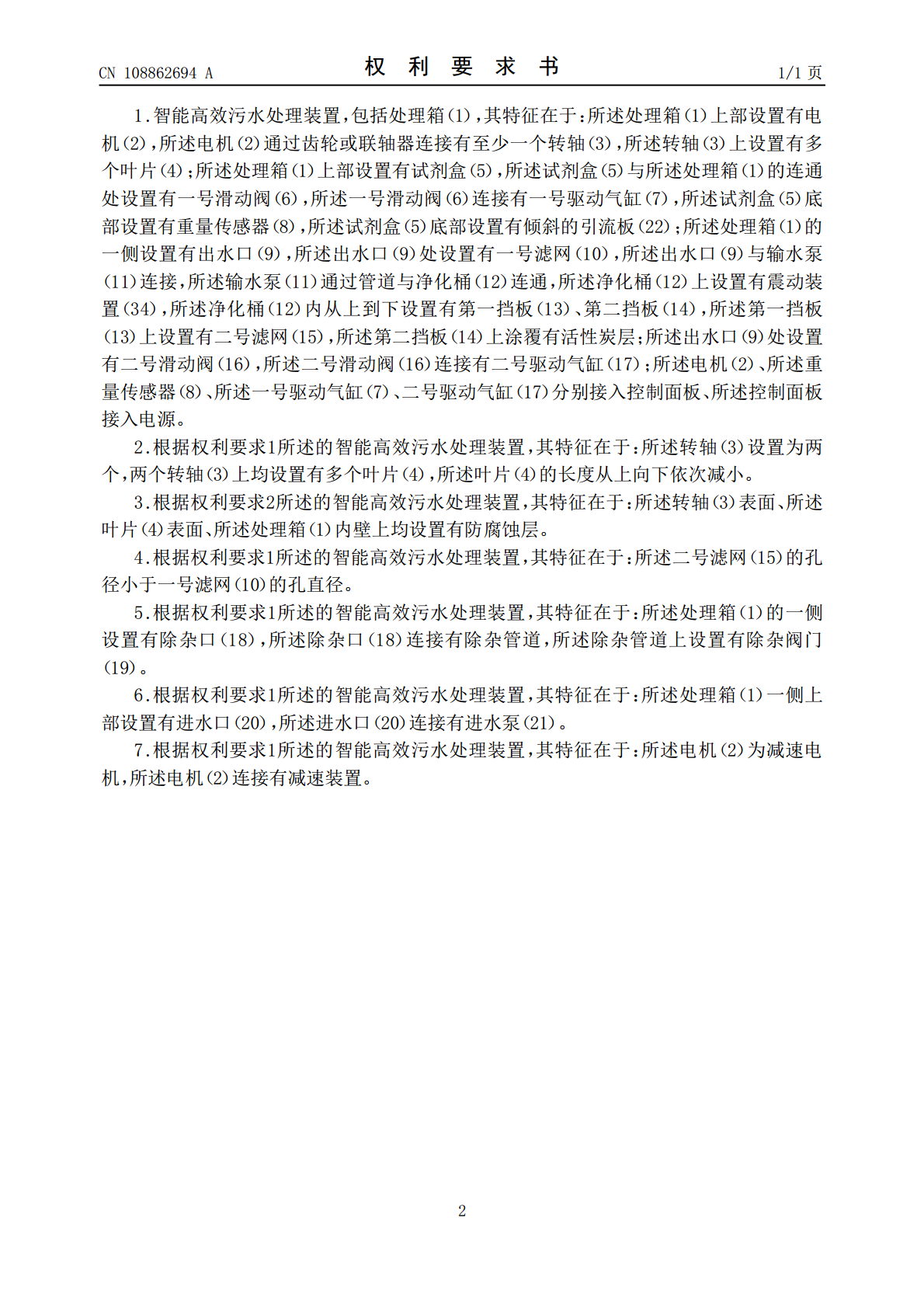

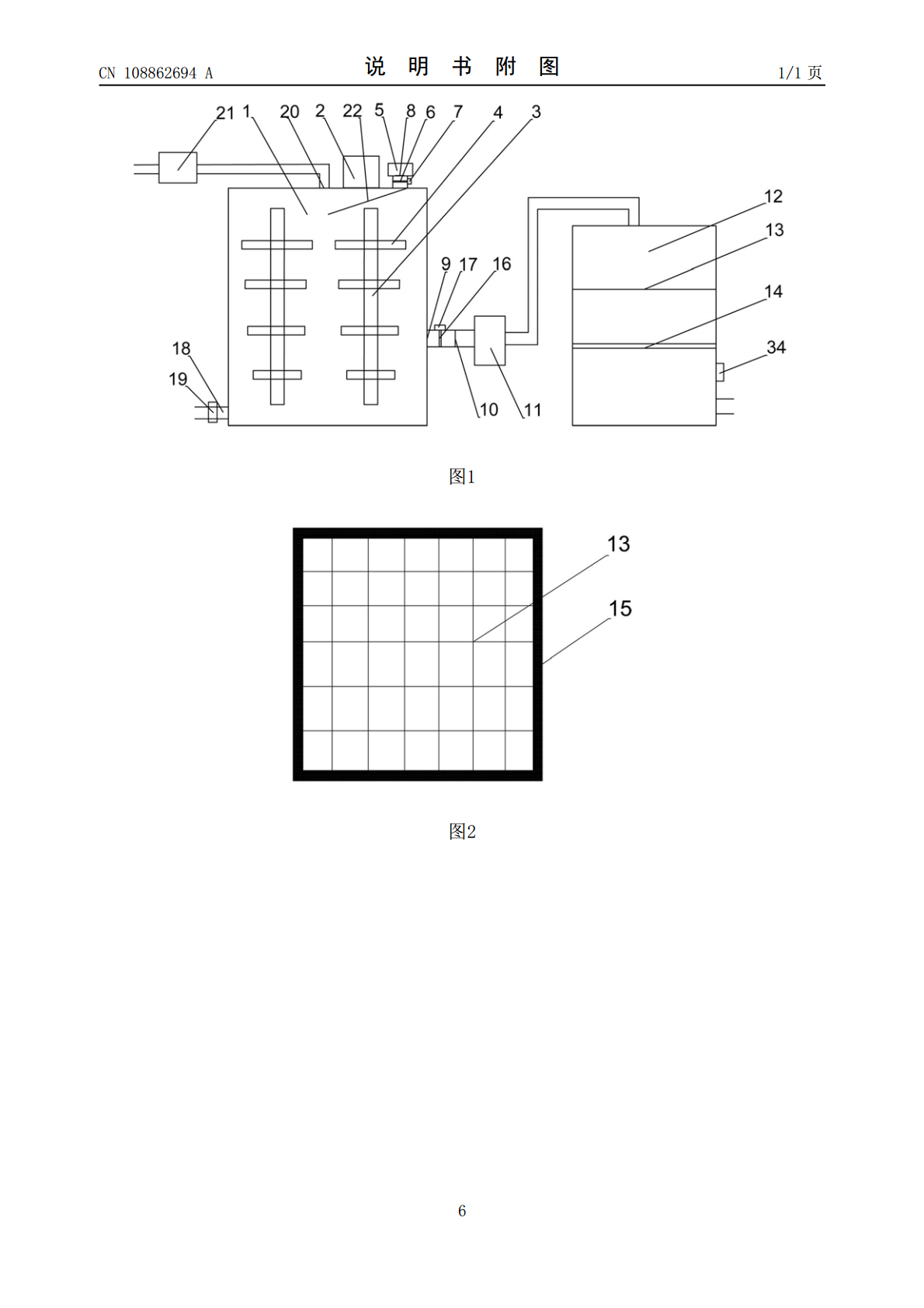

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108862694A(43)申请公布日2018.11.23(21)申请号201810542268.6(22)申请日2018.05.30(71)申请人四川奥恒环保科技有限公司地址610000四川省成都市成华区龙潭总部经济城汇润国际2号楼15楼08、10、11、12号(72)发明人刘耀中(74)专利代理机构成都市鼎宏恒业知识产权代理事务所(特殊普通合伙)51248代理人罗韬(51)Int.Cl.C02F9/04(2006.01)权利要求书1页说明书3页附图1页(54)发明名称智能高效污水处理装置(57)摘要智能高效污水处理装置，包括处理箱，处理箱上部设置有电机，电机通过齿轮或联轴器连接有至少一个转轴，转轴上设置有多个叶片；处理箱上部设置有试剂盒，试剂盒与处理箱的连通处设置有一号滑动阀，一号滑动阀连接有一号驱动气缸，试剂盒底部设置有重量传感器，试剂盒底部设置有倾斜的引流板；处理箱的一侧设置有出水口，出水口处设置有一号滤网，净化桶内从上到下设置有第一挡板、第二挡板，第一挡板上设置有二号滤网，第二挡板上涂覆有活性炭层；出水口处设置有二号滑动阀，二号滑动阀连接有二号驱动气缸。本发明提高了污水杂质的去除效率，自动化程度高，节省动力，增加净化效果，节约了水资源。CN108862694ACN108862694A权利要求书1/1页1.智能高效污水处理装置，包括处理箱（1），其特征在于：所述处理箱（1）上部设置有电机（2），所述电机（2）通过齿轮或联轴器连接有至少一个转轴（3），所述转轴（3）上设置有多个叶片（4）；所述处理箱（1）上部设置有试剂盒（5），所述试剂盒（5）与所述处理箱（1）的连通处设置有一号滑动阀（6），所述一号滑动阀（6）连接有一号驱动气缸（7），所述试剂盒（5）底部设置有重量传感器（8），所述试剂盒（5）底部设置有倾斜的引流板（22）；所述处理箱（1）的一侧设置有出水口（9），所述出水口（9）处设置有一号滤网（10），所述出水口（9）与输水泵（11）连接，所述输水泵（11）通过管道与净化桶（12）连通，所述净化桶（12）上设置有震动装置（34），所述净化桶（12）内从上到下设置有第一挡板（13）、第二挡板（14），所述第一挡板（13）上设置有二号滤网（15），所述第二挡板（14）上涂覆有活性炭层；所述出水口（9）处设置有二号滑动阀（16），所述二号滑动阀（16）连接有二号驱动气缸（17）；所述电机（2）、所述重量传感器（8）、所述一号驱动气缸（7）、二号驱动气缸（17）分别接入控制面板、所述控制面板接入电源。2.根据权利要求1所述的智能高效污水处理装置，其特征在于：所述转轴（3）设置为两个，两个转轴（3）上均设置有多个叶片（4），所述叶片（4）的长度从上向下依次减小。3.根据权利要求2所述的智能高效污水处理装置，其特征在于：所述转轴（3）表面、所述叶片（4）表面、所述处理箱（1）内壁上均设置有防腐蚀层。4.根据权利要求1所述的智能高效污水处理装置，其特征在于：所述二号滤网（15）的孔径小于一号滤网（10）的孔直径。5.根据权利要求1所述的智能高效污水处理装置，其特征在于：所述处理箱（1）的一侧设置有除杂口（18），所述除杂口（18）连接有除杂管道，所述除杂管道上设置有除杂阀门（19）。6.根据权利要求1所述的智能高效污水处理装置，其特征在于：所述处理箱（1）一侧上部设置有进水口（20），所述进水口（20）连接有进水泵（21）。7.根据权利要求1所述的智能高效污水处理装置，其特征在于：所述电机（2）为减速电机，所述电机（2）连接有减速装置。2CN108862694A说明书1/3页智能高效污水处理装置技术领域[0001]本发明涉及污水净化设备领域，具体为智能高效污水处理装置。背景技术[0002]随着人类社会的发展，环境污染越来越严重，水质日益恶化，人类面临着水污染、水量短缺的严重局面，因此，对于污水的处理及水资源的回收利用显得尤为重要。现有的污水处理设备由于过滤杂质的效果较差，智能化的程度较低，需要人工控制加入催化试剂的量，污水的回收利用率较低。发明内容[0003]本发明的目的在于克服现有技术的不足，提供一种智能高效污水处理装置，解决现有的污水处理装置的处理效果差、自动化程度低的问题。[0004]为解决上述的技术问题，本发明采用以下技术方案：智能高效污水处理装置，包括处理箱，其特征在于：所述处理箱上部设置有电机，所述电机通过齿轮或联轴器连接有至少一个转轴，所述转轴上设置有多个叶片；所述处理箱上部设置有试剂盒，所述试剂盒与所述处理箱的连通处设置有一号滑动阀，所述一号滑动阀连接有一号驱动气缸，所述试剂盒底部设置有重量传感器，所述试剂盒底部设置有倾斜的引流板；所
