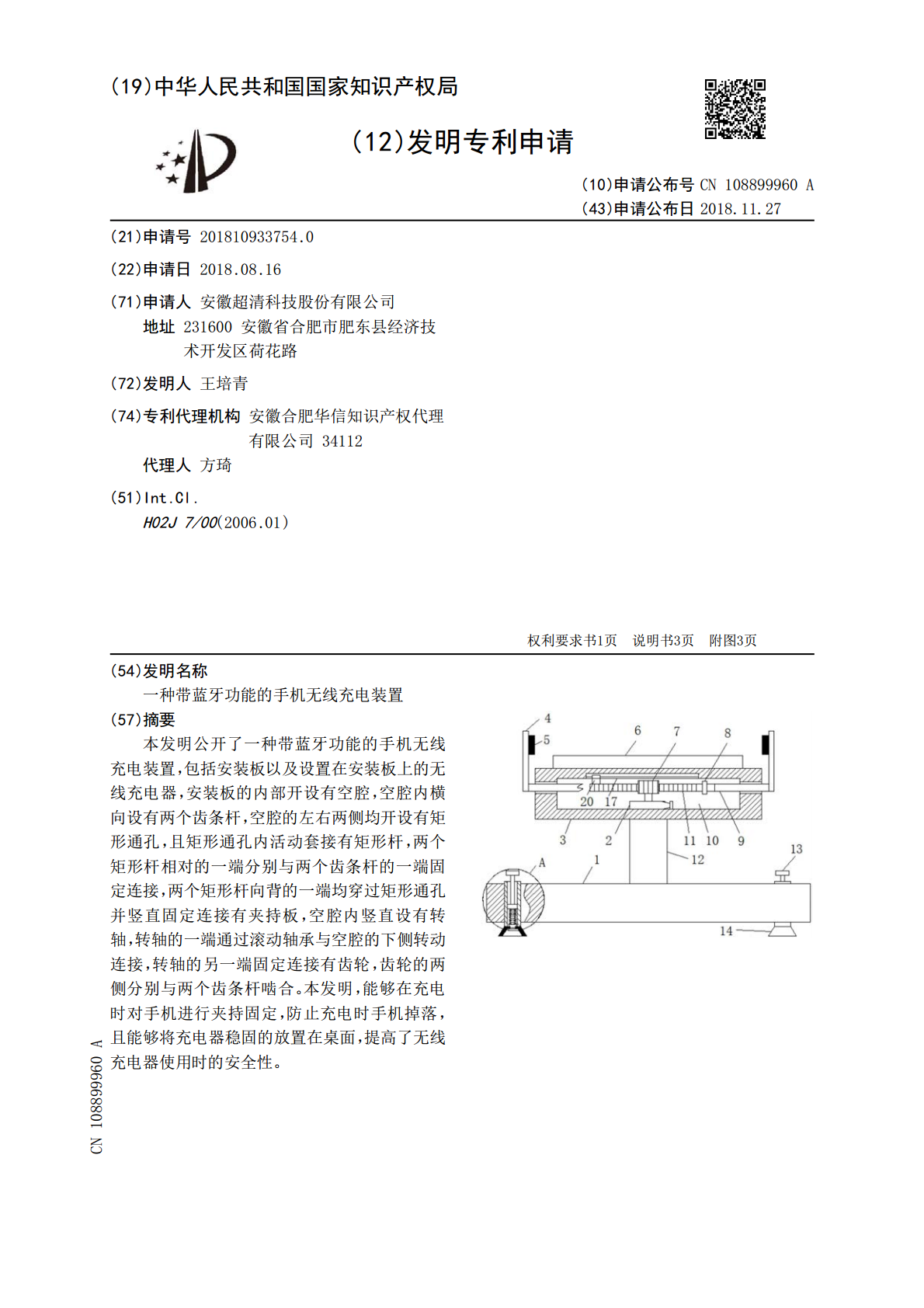

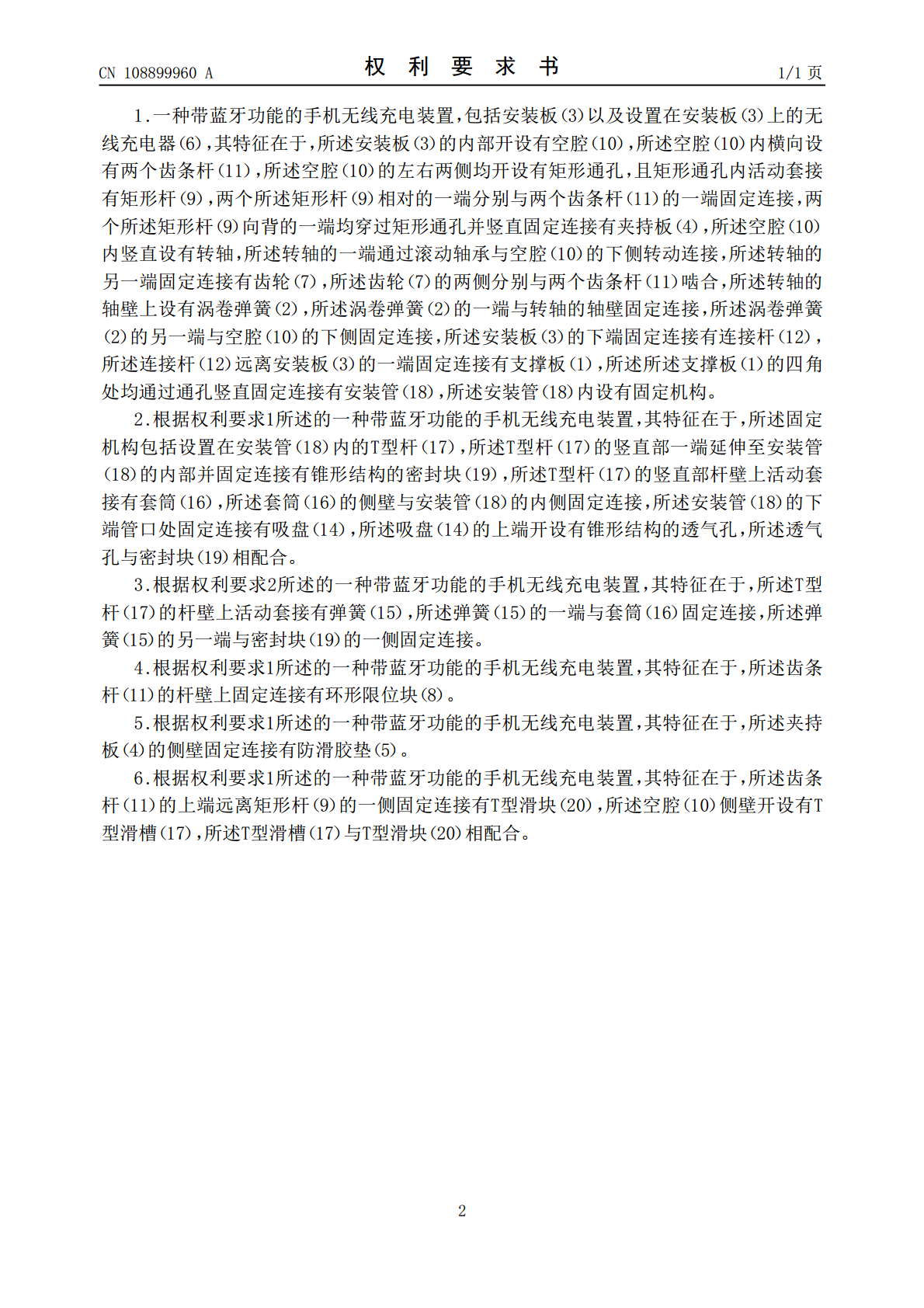

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108899960A(43)申请公布日2018.11.27(21)申请号201810933754.0(22)申请日2018.08.16(71)申请人安徽超清科技股份有限公司地址231600安徽省合肥市肥东县经济技术开发区荷花路(72)发明人王培青(74)专利代理机构安徽合肥华信知识产权代理有限公司34112代理人方琦(51)Int.Cl.H02J7/00(2006.01)权利要求书1页说明书3页附图3页(54)发明名称一种带蓝牙功能的手机无线充电装置(57)摘要本发明公开了一种带蓝牙功能的手机无线充电装置，包括安装板以及设置在安装板上的无线充电器，安装板的内部开设有空腔，空腔内横向设有两个齿条杆，空腔的左右两侧均开设有矩形通孔，且矩形通孔内活动套接有矩形杆，两个矩形杆相对的一端分别与两个齿条杆的一端固定连接，两个矩形杆向背的一端均穿过矩形通孔并竖直固定连接有夹持板，空腔内竖直设有转轴，转轴的一端通过滚动轴承与空腔的下侧转动连接，转轴的另一端固定连接有齿轮，齿轮的两侧分别与两个齿条杆啮合。本发明，能够在充电时对手机进行夹持固定，防止充电时手机掉落，且能够将充电器稳固的放置在桌面，提高了无线充电器使用时的安全性。CN108899960ACN108899960A权利要求书1/1页1.一种带蓝牙功能的手机无线充电装置，包括安装板（3）以及设置在安装板（3）上的无线充电器（6），其特征在于，所述安装板（3）的内部开设有空腔（10），所述空腔（10）内横向设有两个齿条杆（11），所述空腔（10）的左右两侧均开设有矩形通孔，且矩形通孔内活动套接有矩形杆（9），两个所述矩形杆（9）相对的一端分别与两个齿条杆（11）的一端固定连接，两个所述矩形杆（9）向背的一端均穿过矩形通孔并竖直固定连接有夹持板（4），所述空腔（10）内竖直设有转轴，所述转轴的一端通过滚动轴承与空腔（10）的下侧转动连接，所述转轴的另一端固定连接有齿轮（7），所述齿轮（7）的两侧分别与两个齿条杆（11）啮合，所述转轴的轴壁上设有涡卷弹簧（2），所述涡卷弹簧（2）的一端与转轴的轴壁固定连接，所述涡卷弹簧（2）的另一端与空腔（10）的下侧固定连接，所述安装板（3）的下端固定连接有连接杆（12），所述连接杆（12）远离安装板（3）的一端固定连接有支撑板（1），所述所述支撑板（1）的四角处均通过通孔竖直固定连接有安装管（18），所述安装管（18）内设有固定机构。2.根据权利要求1所述的一种带蓝牙功能的手机无线充电装置，其特征在于，所述固定机构包括设置在安装管（18）内的T型杆（17），所述T型杆（17）的竖直部一端延伸至安装管（18）的内部并固定连接有锥形结构的密封块（19），所述T型杆（17）的竖直部杆壁上活动套接有套筒（16），所述套筒（16）的侧壁与安装管（18）的内侧固定连接，所述安装管（18）的下端管口处固定连接有吸盘（14），所述吸盘（14）的上端开设有锥形结构的透气孔，所述透气孔与密封块（19）相配合。3.根据权利要求2所述的一种带蓝牙功能的手机无线充电装置，其特征在于，所述T型杆（17）的杆壁上活动套接有弹簧（15），所述弹簧（15）的一端与套筒（16）固定连接，所述弹簧（15）的另一端与密封块（19）的一侧固定连接。4.根据权利要求1所述的一种带蓝牙功能的手机无线充电装置，其特征在于，所述齿条杆（11）的杆壁上固定连接有环形限位块（8）。5.根据权利要求1所述的一种带蓝牙功能的手机无线充电装置，其特征在于，所述夹持板（4）的侧壁固定连接有防滑胶垫（5）。6.根据权利要求1所述的一种带蓝牙功能的手机无线充电装置，其特征在于，所述齿条杆（11）的上端远离矩形杆（9）的一侧固定连接有T型滑块（20），所述空腔（10）侧壁开设有T型滑槽（17），所述T型滑槽（17）与T型滑块（20）相配合。2CN108899960A说明书1/3页一种带蓝牙功能的手机无线充电装置技术领域[0001]本发明涉及手机配件技术领域，尤其涉及一种带蓝牙功能的手机无线充电装置。背景技术[0002]无线充电器，是指不用传统的充电电源线连接到需要充电的终端设备上的充电器，采用了最新的无线充电技术，通过使用线圈之间产生的磁场，神奇的传输电能，电感耦合技术将会成为连接充电基站和设备的桥梁。[0003]经检索，中国专利授权号为CN207117209U的专利，公开了一种带蓝牙功能的手机无线充电装置，包含有内含DC滤波电路、发射控制电路、发射线圈组件、蓝牙模块电路、电子开关电路和开关滤波电路的无线发射器、内含接收线圈组件、接收控制电路和滤波输出电路的无线接收器及内含充电专用应用程序和手机内部蓝牙功能程序的手机。使用时，由充电专用应用程序控
