一种自动称量玉米剥粒机.pdf

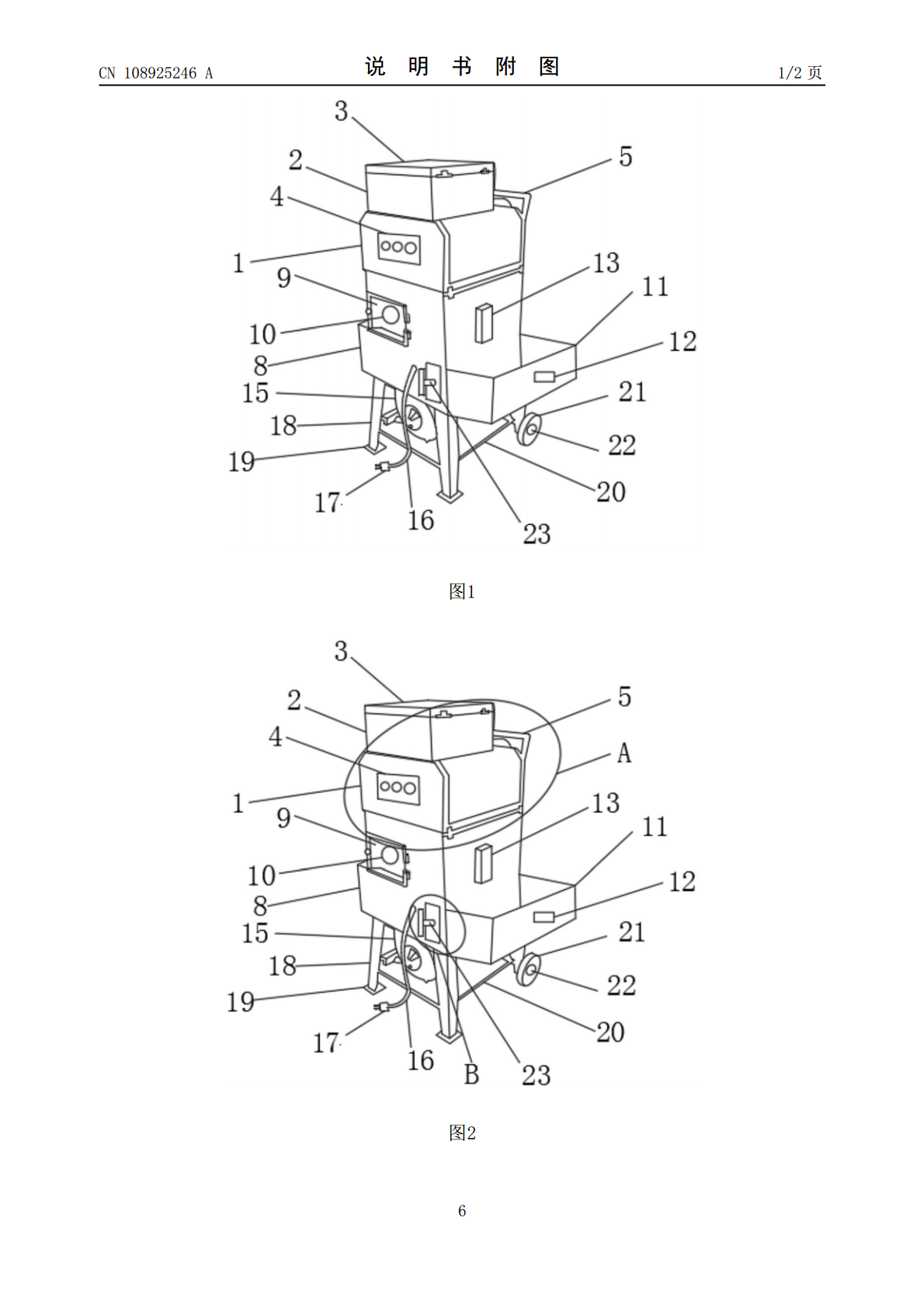

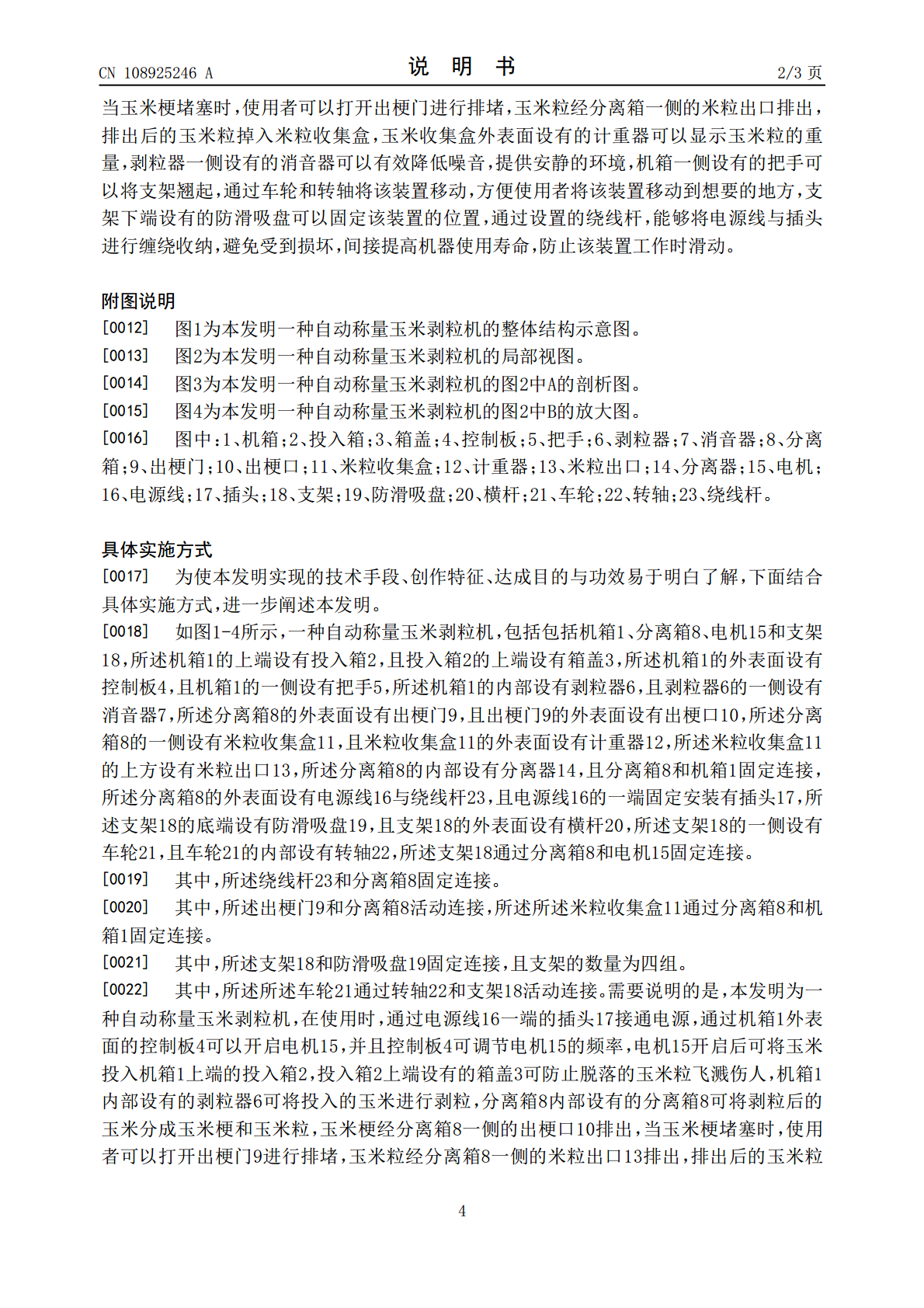

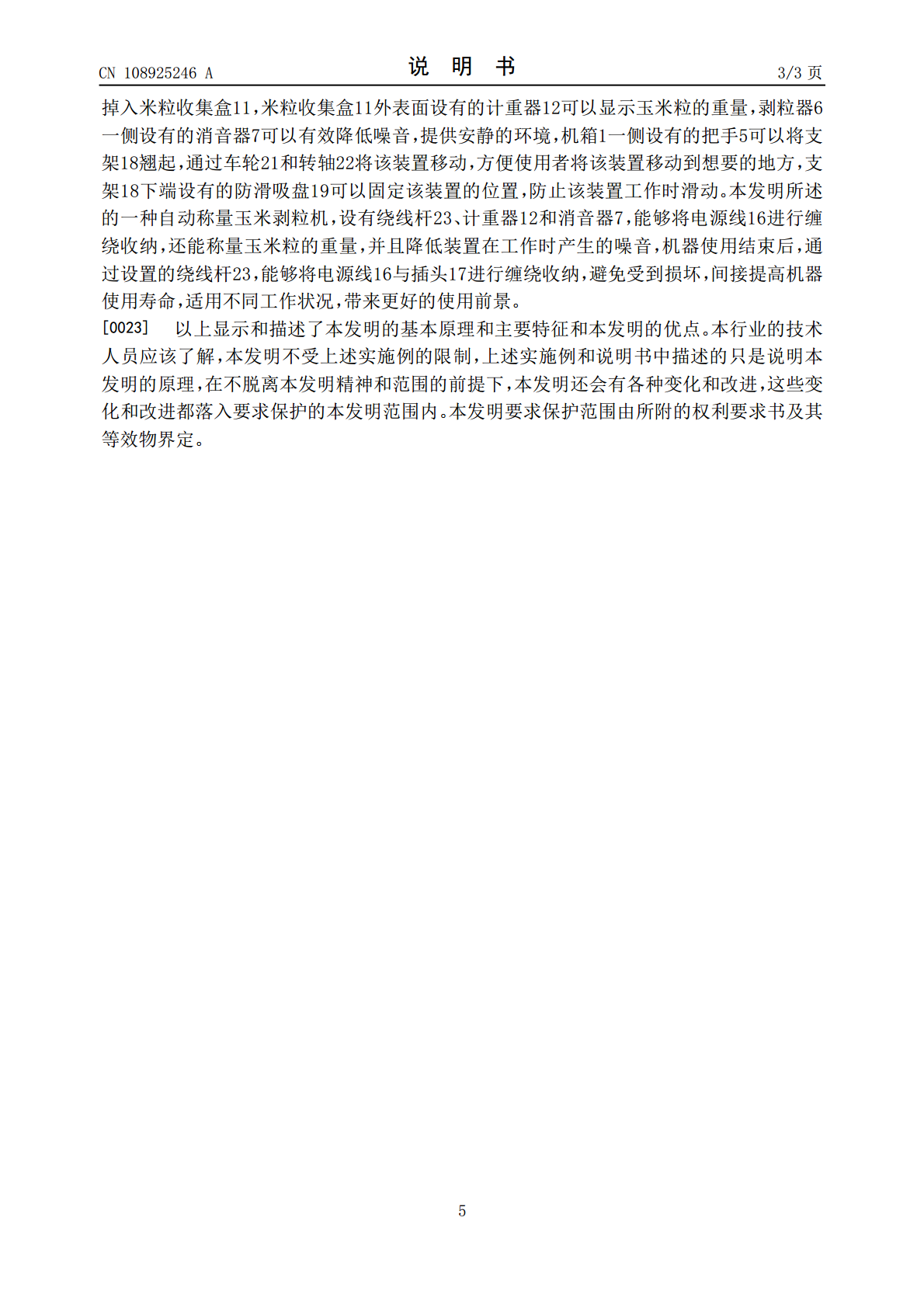

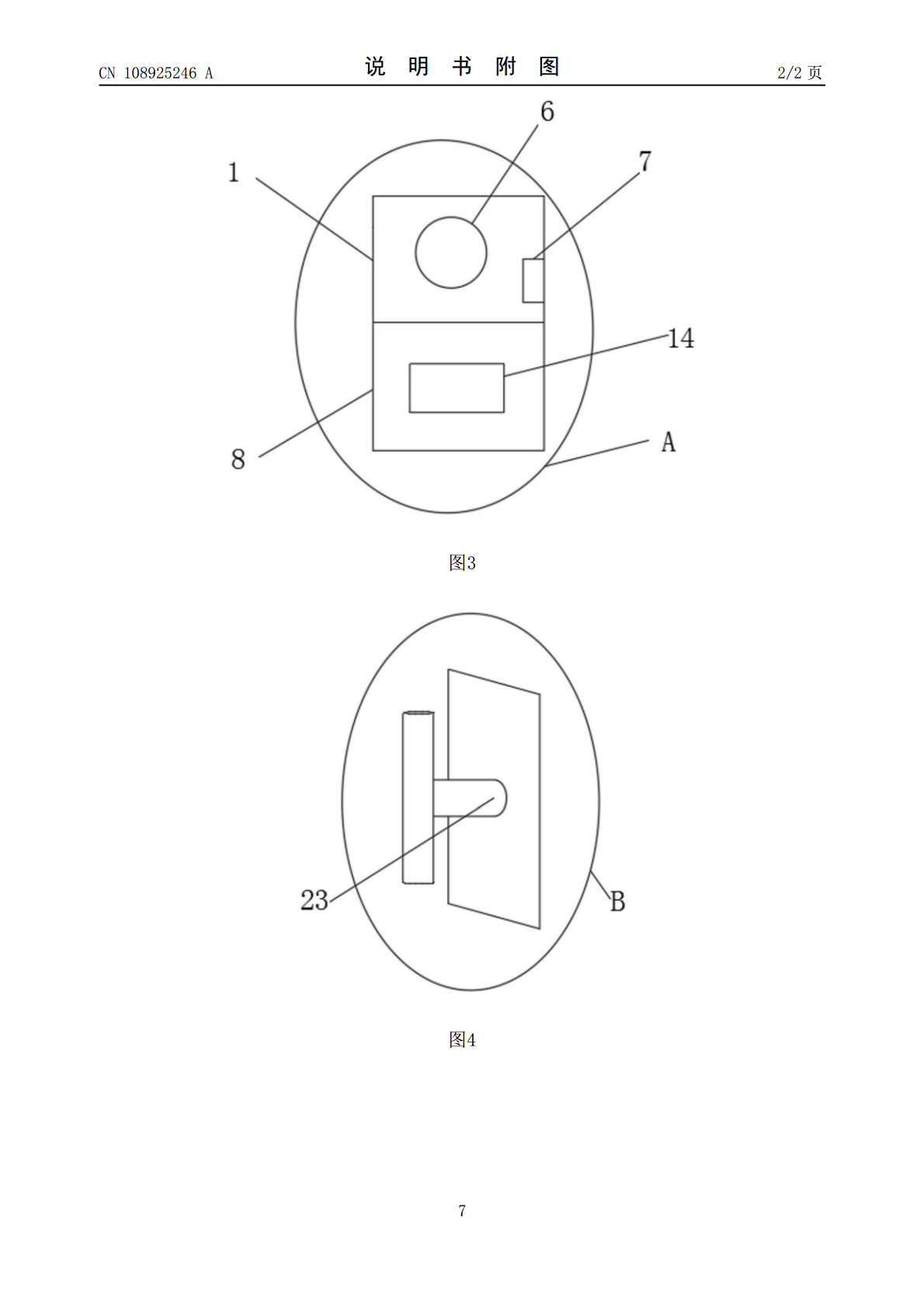

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108925246A(43)申请公布日2018.12.04(21)申请号201810777028.4(22)申请日2018.07.16(71)申请人单伟民地址314016浙江省嘉兴市秀洲区王江泾镇加绸新村绸厂宿舍5幢308室(72)发明人单伟民(74)专利代理机构嘉兴永航专利代理事务所(普通合伙)33265代理人江程鹏(51)Int.Cl.A01F11/06(2006.01)A01F12/50(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种自动称量玉米剥粒机(57)摘要本发明公开了一种自动称量玉米剥粒机，包括机箱、分离箱、电机和支架，所述机箱的上端设有投入箱，所述机箱的外表面设有控制板，所述机箱的内部设有剥粒器，且剥粒器的一侧设有消音器，所述分离箱的一侧设有玉米粒收集盒，且玉米收集盒的外表面设有计重器，所述支架的底端设有防滑吸盘，且支架的外表面设有横杆，所述支架的一侧设有车轮，所述支架通过分离箱和电机固定连接。本发明所述的一种自动称量玉米剥粒机，设有绕线杆、计重器、和消音器，能够将电源线进行缠绕收纳，还能称量玉米粒的重量，并且降低装置在工作时产生的噪音，适用不同工作状况，带来更好的使用前景。CN108925246ACN108925246A权利要求书1/1页1.一种自动称量玉米剥粒机，包括机箱(1)、分离箱(8)、电机(15)和支架(18)，其特征在于：所述机箱(1)的上端设有投入箱(2)，且投入箱(2)的上端设有箱盖(3)，所述机箱(1)的外表面设有控制板(4)，且机箱(1)的一侧设有把手(5)，所述机箱(1)的内部设有剥粒器(6)，且剥粒器(6)的一侧设有消音器(7)，所述分离箱(8)的外表面设有出梗门(9)，且出梗门(9)的外表面设有出梗口(10)，所述分离箱(8)的一侧设有米粒收集盒(11)，且米粒收集盒(11)的外表面设有计重器(12)，所述米粒收集盒(11)的上方设有米粒出口(13)，所述分离箱(8)的内部设有分离器(14)，且分离箱(8)和机箱(1)固定连接，所述分离箱(8)的外表面设有电源线(16)与绕线杆(23)，且电源线(16)的一端固定安装有插头(17)，所述支架(18)的底端设有防滑吸盘(19)，且支架(18)的外表面设有横杆(20)，所述横杆(20)的一侧设有车轮(21)，且车轮(21)的内表面设有转轴(22)，所述支架(18)通过分离箱(8)和电机(15)固定连接，所述。2.根据权利要求1所述的一种自动称量玉米剥粒机，其特征在于：所述绕线杆(23)和分离箱(8)固定连接。3.根据权利要求1所述的一种自动称量玉米剥粒机，其特征在于：所述出梗门(9)和分离箱(8)活动连接，所述米粒收集盒(11)通过分离箱(8)和机箱(1)固定连接。4.根据权利要求1所述的一种自动称量玉米剥粒机，其特征在于：所述支架(18)和防滑吸盘(19)固定连接，且支架(18)的数量为四组。5.根据权利要求1所述的一种自动称量玉米剥粒机，其特征在于：所述车轮(21)通过转轴(22)和支架(18)活动连接。2CN108925246A说明书1/3页一种自动称量玉米剥粒机技术领域[0001]本发明涉及剥粒机领域，特别涉及一种自动称量玉米剥粒机。背景技术[0002]玉米剥粒机可将玉米粒和梗分离，脱粒深浅可调，适合食品加工厂配合急速冷冻及玉米罐头制造业者使用，整机采用全不锈钢制造，配合脚轮移动方便，操作简单，出料口配有强力的鼓风机和振动筛，在吹走杂质的同时又进一步筛选和过滤使脱出来的甜玉米粒更干净和美观，适合各种玉米，工作时，玉米由进料口喂入，玉米在高速旋转的转子与滚筒内受到撞击，籽粒由筛孔分离出去，玉米芯从机器尾部排出，玉米丝和玉米皮从风口排出，进料口设在机器上盖上部，玉米棒通过进料口进入脱粒室，在脱粒室内受到高速旋转的转子撞击玉米粒脱落，通过筛孔分离出去，喂入口前下部有一块挡板，防止脱落的玉米粒飞溅伤人。[0003]现有的可自动称量玉米剥粒机在使用时存在一定的弊端，首先，电源线裸露在机器外部，容易受到损坏，其次，不能计重，装置不好移动，而且工作时噪音大，给人们的使用过程带来了一定的不利影响，为此，我们提出一种自动称量玉米剥粒机。发明内容[0004]本发明的主要目的在于提供一种自动称量玉米剥粒机，可以有效解决背景技术中的问题。[0005]为实现上述目的，本发明采取的技术方案为：[0006]一种自动称量玉米剥粒机，包括机箱、分离箱、电机和支架，所述机箱的上端设有投入箱，且投入箱的上端设有箱盖，所述机箱的外表面设有控制板，且机箱的一侧设有把手，所述机箱的内部设有剥粒器，且剥粒器的一侧设有消音器，所述分离箱的外表面设有出梗门，且出梗门的外表面设有出梗
