一种小型浮萍压榨脱水机.pdf

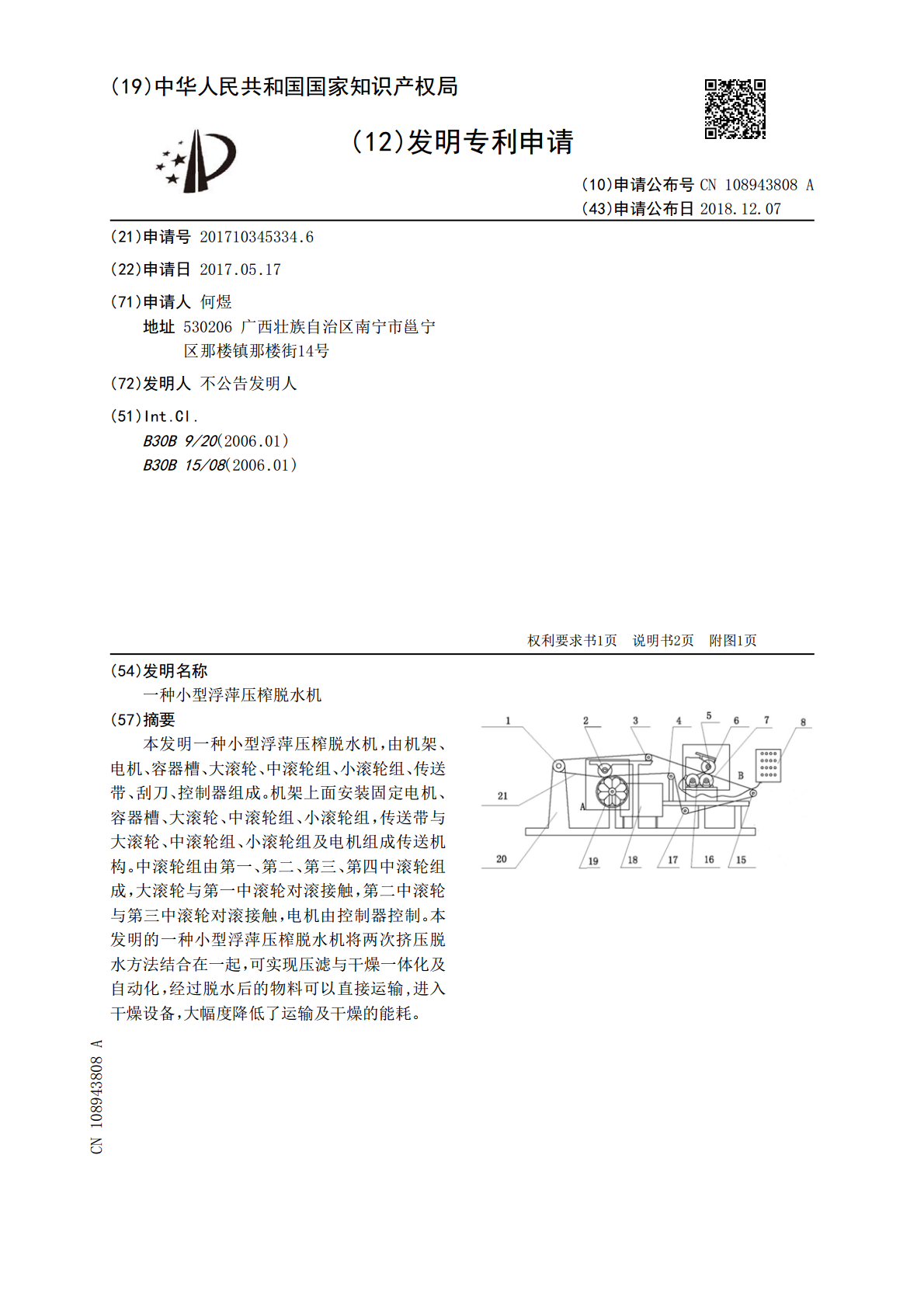

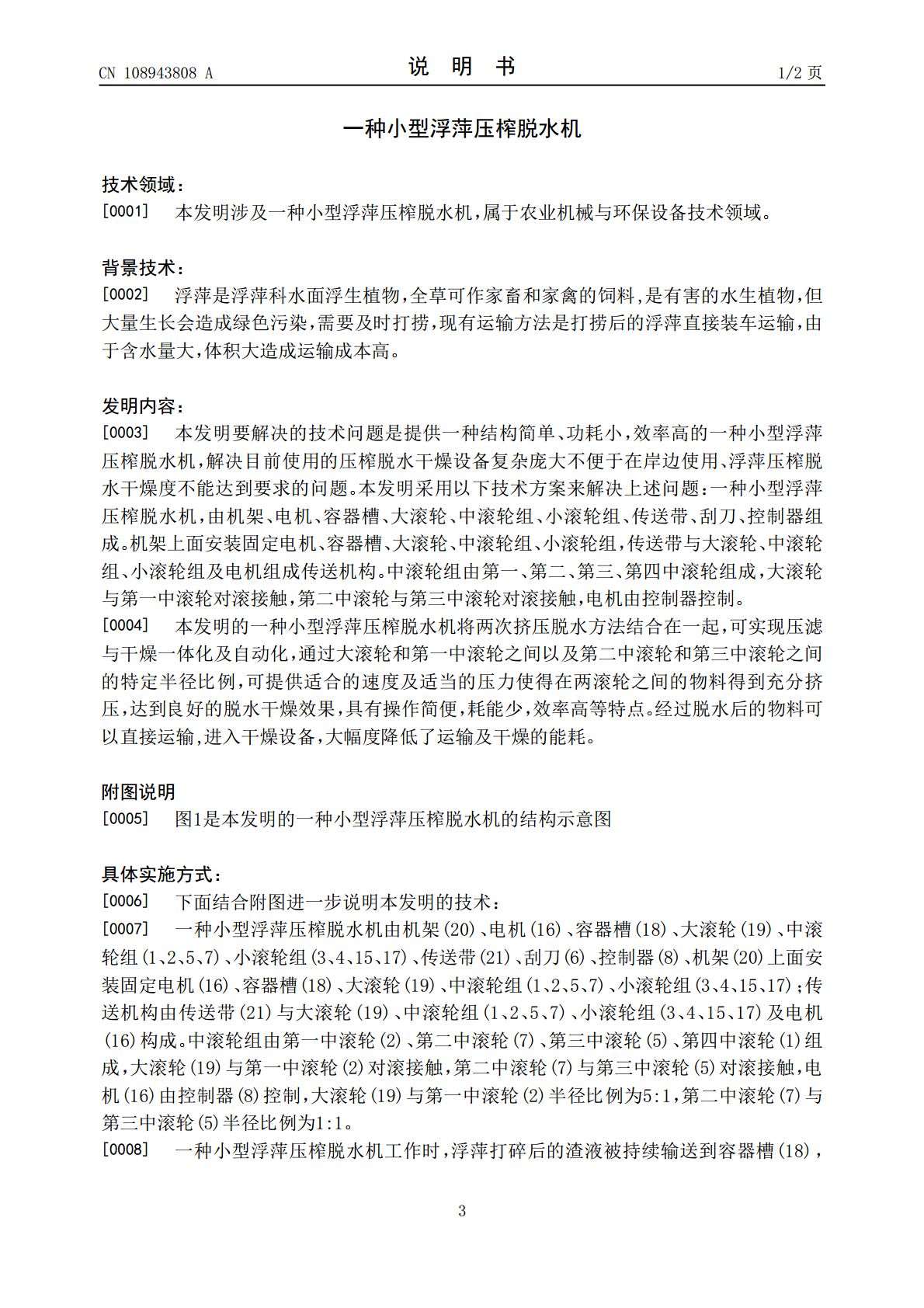

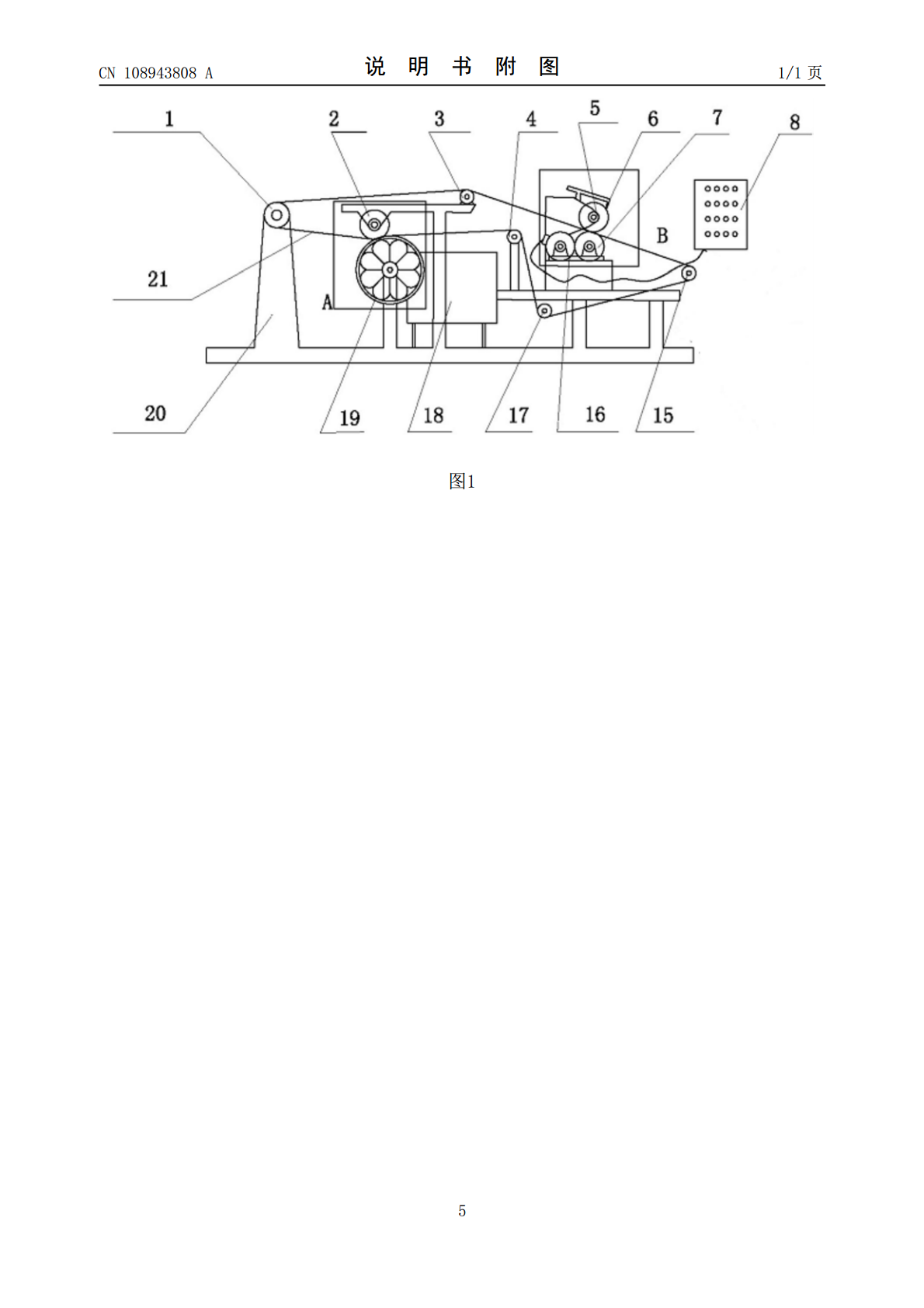

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108943808A(43)申请公布日2018.12.07(21)申请号201710345334.6(22)申请日2017.05.17(71)申请人何煜地址530206广西壮族自治区南宁市邕宁区那楼镇那楼街14号(72)发明人不公告发明人(51)Int.Cl.B30B9/20(2006.01)B30B15/08(2006.01)权利要求书1页说明书2页附图1页(54)发明名称一种小型浮萍压榨脱水机(57)摘要本发明一种小型浮萍压榨脱水机，由机架、电机、容器槽、大滚轮、中滚轮组、小滚轮组、传送带、刮刀、控制器组成。机架上面安装固定电机、容器槽、大滚轮、中滚轮组、小滚轮组，传送带与大滚轮、中滚轮组、小滚轮组及电机组成传送机构。中滚轮组由第一、第二、第三、第四中滚轮组成，大滚轮与第一中滚轮对滚接触，第二中滚轮与第三中滚轮对滚接触，电机由控制器控制。本发明的一种小型浮萍压榨脱水机将两次挤压脱水方法结合在一起，可实现压滤与干燥一体化及自动化，经过脱水后的物料可以直接运输,进入干燥设备，大幅度降低了运输及干燥的能耗。CN108943808ACN108943808A权利要求书1/1页1.一种小型浮萍压榨脱水机，其特征在于由机架、电机、容器槽、大滚轮、中滚轮组、小滚轮组、传送带、刮刀、控制器组成；机架上面安装固定电机、容器槽、大滚轮、中滚轮组、小滚轮组，由传送带与大滚轮、中滚轮组、小滚轮组及电机构成传送机构；中滚轮组由第一中滚轮、第二中滚轮、第三中滚轮、第四中滚轮组成，小滚轮组由第一小滚轮、第二小滚轮、第三小滚轮、第四小中滚轮,大滚轮与第一中滚轮对滚接触，第二中滚轮与第三中滚轮对滚接触，电机由控制器控制。2CN108943808A说明书1/2页一种小型浮萍压榨脱水机技术领域：[0001]本发明涉及一种小型浮萍压榨脱水机，属于农业机械与环保设备技术领域。背景技术：[0002]浮萍是浮萍科水面浮生植物，全草可作家畜和家禽的饲料,是有害的水生植物，但大量生长会造成绿色污染，需要及时打捞，现有运输方法是打捞后的浮萍直接装车运输，由于含水量大，体积大造成运输成本高。发明内容：[0003]本发明要解决的技术问题是提供一种结构简单、功耗小，效率高的一种小型浮萍压榨脱水机，解决目前使用的压榨脱水干燥设备复杂庞大不便于在岸边使用、浮萍压榨脱水干燥度不能达到要求的问题。本发明采用以下技术方案来解决上述问题：一种小型浮萍压榨脱水机，由机架、电机、容器槽、大滚轮、中滚轮组、小滚轮组、传送带、刮刀、控制器组成。机架上面安装固定电机、容器槽、大滚轮、中滚轮组、小滚轮组，传送带与大滚轮、中滚轮组、小滚轮组及电机组成传送机构。中滚轮组由第一、第二、第三、第四中滚轮组成，大滚轮与第一中滚轮对滚接触，第二中滚轮与第三中滚轮对滚接触，电机由控制器控制。[0004]本发明的一种小型浮萍压榨脱水机将两次挤压脱水方法结合在一起，可实现压滤与干燥一体化及自动化，通过大滚轮和第一中滚轮之间以及第二中滚轮和第三中滚轮之间的特定半径比例，可提供适合的速度及适当的压力使得在两滚轮之间的物料得到充分挤压，达到良好的脱水干燥效果，具有操作简便，耗能少，效率高等特点。经过脱水后的物料可以直接运输,进入干燥设备，大幅度降低了运输及干燥的能耗。附图说明[0005]图1是本发明的一种小型浮萍压榨脱水机的结构示意图具体实施方式：[0006]下面结合附图进一步说明本发明的技术：[0007]一种小型浮萍压榨脱水机由机架(20)、电机(16)、容器槽(18)、大滚轮(19)、中滚轮组(1、2、5、7)、小滚轮组(3、4、15、17)、传送带(21)、刮刀(6)、控制器(8)、机架(20)上面安装固定电机(16)、容器槽(18)、大滚轮(19)、中滚轮组(1、2、5、7)、小滚轮组(3、4、15、17)；传送机构由传送带(21)与大滚轮(19)、中滚轮组(1、2、5、7)、小滚轮组(3、4、15、17)及电机(16)构成。中滚轮组由第一中滚轮(2)、第二中滚轮(7)、第三中滚轮(5)、第四中滚轮(1)组成，大滚轮(19)与第一中滚轮(2)对滚接触，第二中滚轮(7)与第三中滚轮(5)对滚接触，电机(16)由控制器(8)控制，大滚轮(19)与第一中滚轮(2)半径比例为5:1，第二中滚轮(7)与第三中滚轮(5)半径比例为1:1。[0008]一种小型浮萍压榨脱水机工作时，浮萍打碎后的渣液被持续输送到容器槽(18)，3CN108943808A说明书2/2页电机(16)运转，带动第二滚轮(7)转动及传送带(21)运动，通过传送带(21)的运动带动大滚轮(19)转动，大滚轮(19)将容器槽(18)中浮萍渣废液的可利用固体物质浮萍渣吸附，经传送带(21)传
