一种运输装置的底盘组件及运输装置.pdf

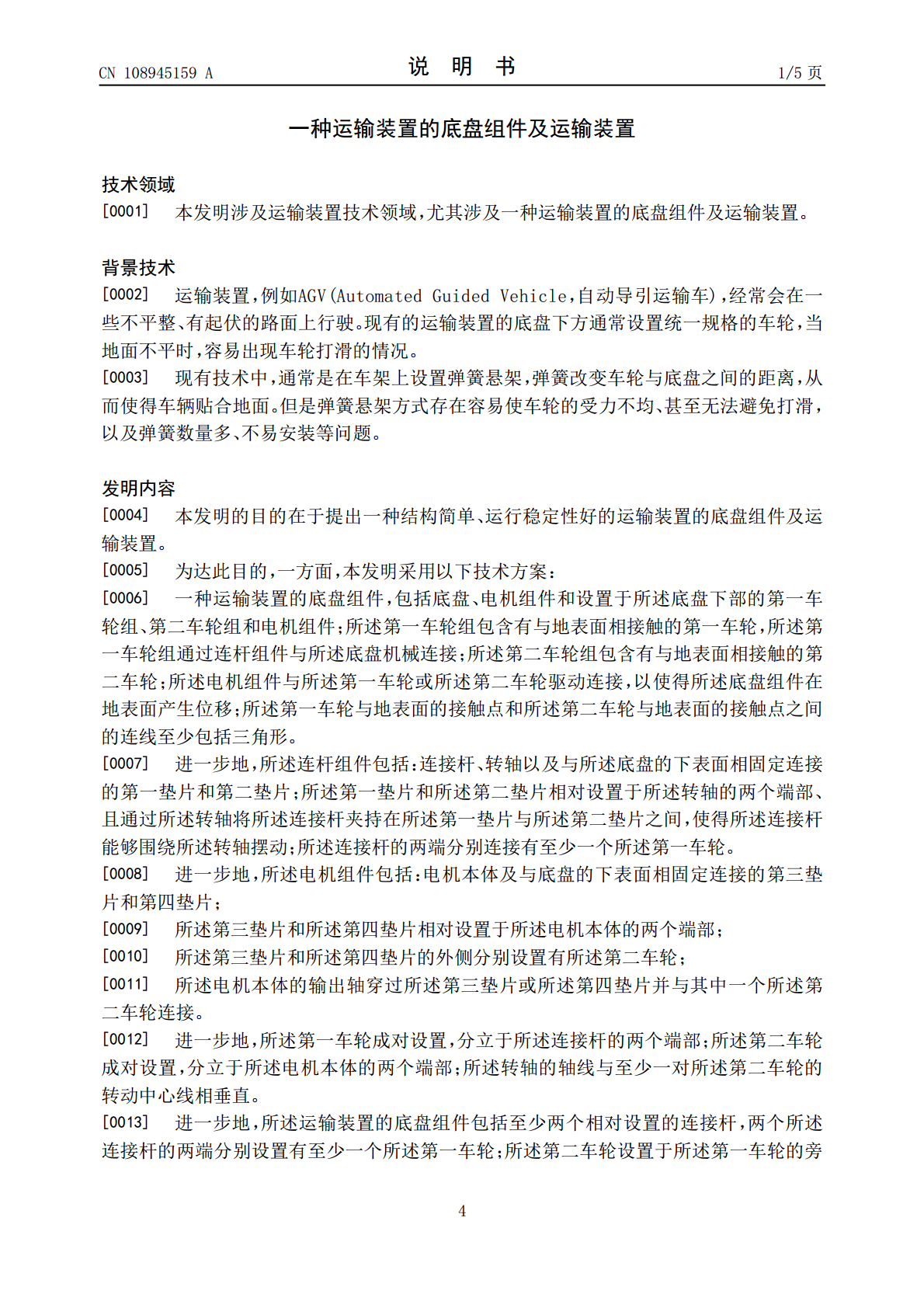

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108945159A(43)申请公布日2018.12.07(21)申请号201810998655.0(22)申请日2018.08.29(71)申请人北京极智嘉科技有限公司地址100020北京市朝阳区创远路36号院1号楼101(72)发明人孙浪浪(74)专利代理机构北京品源专利代理有限公司11332代理人胡彬(51)Int.Cl.B62D63/04(2006.01)B62D63/02(2006.01)权利要求书2页说明书5页附图3页(54)发明名称一种运输装置的底盘组件及运输装置(57)摘要本发明公开了一种运输装置的底盘组件及运输装置，属于运输装置技术领域，为解决现有运输装置的底盘组件易打滑等问题而设计。本发明运输装置的底盘组件包括底盘、电机组件和设置于底盘下部的第一车轮组、第二车轮组和电机组件；第一车轮组包含有与地表面相接触的第一车轮，第一车轮组通过连杆组件与底盘机械连接；第二车轮组包含有与地表面相接触的第二车轮；电机组件与第一车轮或第二车轮驱动连接，以使得底盘组件在地表面产生位移；第一车轮与地表面的接触点和第二车轮与地表面的接触点之间的连线至少包括三角形。本发明的运输装置的底盘组件及运输装置，在运输时的稳定性更高，地面适应能力强，不易发生打滑现象。CN108945159ACN108945159A权利要求书1/2页1.一种运输装置的底盘组件，其特征在于，包括底盘、电机组件和设置于所述底盘下部的第一车轮组、第二车轮组和电机组件；所述第一车轮组包含有与地表面相接触的第一车轮，所述第一车轮组通过连杆组件与所述底盘机械连接；所述第二车轮组包含有与地表面相接触的第二车轮；所述电机组件与所述第一车轮或所述第二车轮驱动连接，以使得所述底盘组件在地表面产生位移；所述第一车轮与地表面的接触点和所述第二车轮与地表面的接触点之间的连线至少包括三角形。2.根据权利要求1所述的运输装置的底盘组件，其特征在于，所述连杆组件包括：连接杆、转轴以及与所述底盘的下表面相固定连接的第一垫片和第二垫片；所述第一垫片和所述第二垫片相对设置于所述转轴的两个端部、且通过所述转轴将所述连接杆夹持在所述第一垫片与所述第二垫片之间，使得所述连接杆能够围绕所述转轴摆动；所述连接杆的两端分别连接有至少一个所述第一车轮。3.根据权利要求2所述的运输装置的底盘组件，其特征在于，所述电机组件包括：电机本体及与底盘的下表面相固定连接的第三垫片和第四垫片；所述第三垫片和所述第四垫片相对设置于所述电机本体的两个端部；所述第三垫片和所述第四垫片的外侧分别设置有所述第二车轮；所述电机本体的输出轴穿过所述第三垫片或所述第四垫片并与其中一个所述第二车轮连接。4.根据权利要求3所述的运输装置的底盘组件，其特征在于，所述第一车轮成对设置，分立于所述连接杆的两个端部；所述第二车轮成对设置，分立于所述电机本体的两个端部；所述转轴的轴线与至少一对所述第二车轮的转动中心线相垂直。5.根据权利要求2所述的运输装置的底盘组件，其特征在于，所述运输装置的底盘组件包括至少两个相对设置的连接杆，两个所述连接杆的两端分别设置有至少一个所述第一车轮；所述第二车轮设置于所述第一车轮的旁侧；所述电机组件与所述第一车轮驱动连接。6.根据权利要求1至5任一项所述的运输装置的底盘组件，其特征在于，所述第一车轮为万向轮或固定脚轮，所述第二车轮为固定脚轮。7.根据权利要求1至5任一项所述的运输装置的底盘组件，其特征在于，所述第一车轮为万向轮或固定脚轮，所述第二车轮为万向轮。8.根据权利要求1至5任一项所述的运输装置的底盘组件，其特征在于，所述底盘上设置有托盘。9.根据权利要求1至5任一项所述的运输装置的底盘组件，其特征在于，所述运输装置的底盘组件为自动导引运输车AGV的底盘组件。10.一种运输装置，其特征在于，包括如权利要求1至9任一项所述的运输装置的底盘组2CN108945159A权利要求书2/2页件。3CN108945159A说明书1/5页一种运输装置的底盘组件及运输装置技术领域[0001]本发明涉及运输装置技术领域，尤其涉及一种运输装置的底盘组件及运输装置。背景技术[0002]运输装置，例如AGV(AutomatedGuidedVehicle，自动导引运输车)，经常会在一些不平整、有起伏的路面上行驶。现有的运输装置的底盘下方通常设置统一规格的车轮，当地面不平时，容易出现车轮打滑的情况。[0003]现有技术中，通常是在车架上设置弹簧悬架，弹簧改变车轮与底盘之间的距离，从而使得车辆贴合地面。但是弹簧悬架方式存在容易使车轮的受力不均、甚至无法避免打滑，以及弹簧数量多、不易安装等问题。发明内容[0004]本发明的目的在于提出一种结构简单、运行稳定性好的运输装置的底
