一种水资源循环利用环保装置.pdf

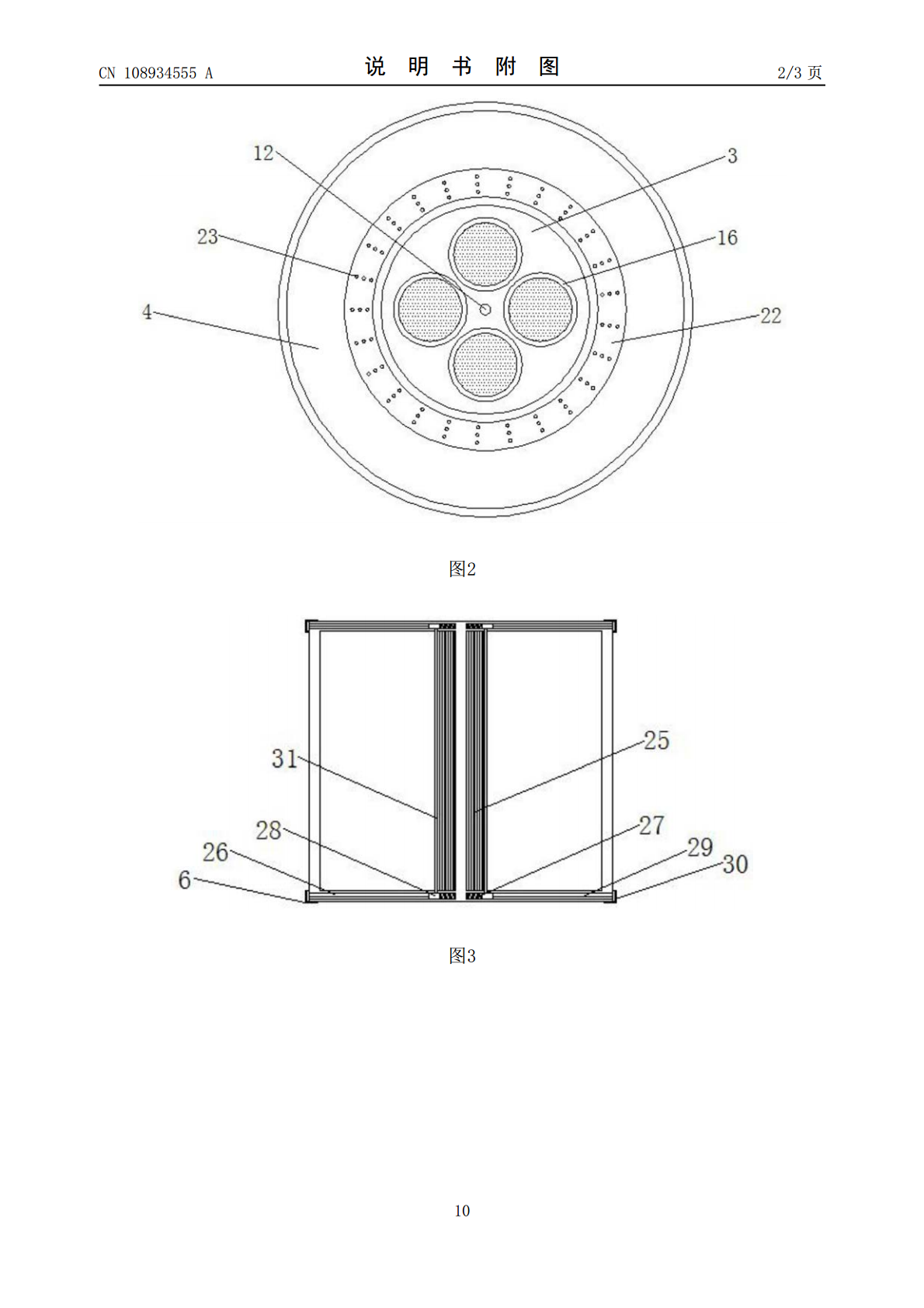

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108934555A(43)申请公布日2018.12.07(21)申请号201810600880.4(22)申请日2018.06.12(71)申请人台州鼎拓工业设计有限公司地址317523浙江省台州市温岭市泽国镇山下陈村A区68号二楼(72)发明人周艳群(74)专利代理机构嘉兴永航专利代理事务所(普通合伙)33265代理人蔡鼎(51)Int.Cl.A01G9/02(2018.01)A01G27/00(2006.01)E03B3/02(2006.01)权利要求书2页说明书5页附图3页(54)发明名称一种水资源循环利用环保装置(57)摘要本发明公开了一种水资源循环利用环保装置，装置本体的底部设置有底座，底座顶部的中部安装有种植箱，种植箱的顶端安装有种植槽，种植槽的底部安装有第一过滤网，种植箱的底部设置有清水室，清水室的中部设置有开槽，种植箱的顶部安装有支架，支架的顶部安装有顶架，顶架两侧的两端开设有滑槽，滑槽的顶端安装有弹簧，弹簧的底端固定连接有滑块，滑块的底端安装有拉绳，拉绳的底端悬挂有拉桶，滑块的内侧安装有连杆，连杆的顶部安装有伸缩挡雨罩，种植箱的外侧安装有集雨槽，底座的底部安装有脚轮，本发明清水室的中部设置有开槽，开槽的内部安装有第二过滤网，便于对集雨槽内收集的雨水进行过滤，保证了回用水的清洁性，提高了水资源的利用率。CN108934555ACN108934555A权利要求书1/2页1.一种水资源循环利用环保装置，包括装置本体(1)、底座(2)、种植箱(3)、集雨槽(4)、支架(5)、顶架(6)、脚轮(7)、蓄电池(8)、ARM微处理器(9)、水泵(10)、抽水管(11)、送水管(12)、浇水架(13)、环形水管(14)、喷头(15)、种植槽(16)、第一过滤网(17)、第一排污管(18)、清水室(19)、开槽(20)、第二过滤网(21)、顶板(22)、集水孔(23)、第二排污管(24)、伸缩挡雨罩(25)、滑槽(26)、弹簧(27)、滑块(28)、拉绳(29)、拉桶(30)、连杆(31)、HAD-100土壤湿度传感器(32)、漏水孔(33)、通孔(34)和悬挂孔(35)，其特征在于：所述装置本体(1)的底部设置有所述底座(2)，所述底座(2)内部的中部安装有所述水泵(10)，所述水泵(10)的一端固定连接有所述抽水管(11)，所述水泵(10)的顶部固定连接有所述送水管(12)，所述送水管(12)的顶部安装有所述浇水架(13)，所述浇水架(13)的顶端设置有所述环形水管(14)，所述环形水管(14)的底部安装有所述喷头(15)，所述水泵(10)的一侧安装有所述ARM微处理器(9)，所述水泵(10)的另一侧安装有所述蓄电池(8)，所述底座(2)顶部的中部安装有所述种植箱(3)，所述种植箱(3)的顶端安装有所述种植槽(16)，所述种植槽(16)的两侧安装有所述HAD-100土壤湿度传感器(32)，所述种植槽(16)的底端开设有所述漏水孔(33)，所述种植槽(16)的底部安装有所述第一过滤网(17)，所述第一过滤网(17)的底端安装有所述第一排污管(18)，所述种植箱(3)的底部设置有所述清水室(19)，所述清水室(19)的中部设置有所述开槽(20)，所述种植箱(3)的顶部安装有所述支架(5)，所述支架(5)的顶部安装有所述顶架(6)，所述顶架(6)两侧的两端开设有所述滑槽(26)，所述滑槽(26)的顶端安装有所述弹簧(27)，所述弹簧(27)的底端固定连接有所述滑块(28)，所述滑块(28)的底端安装有所述拉绳(29)，所述拉绳(29)的底端悬挂有所述拉桶(30)，所述拉桶(30)顶端的两侧设置有所述悬挂孔(35)，所述拉桶(30)底端的中部开设有所述通孔(34)，所述滑块(28)的内侧安装有所述连杆(31)，所述连杆(31)的顶部安装有所述伸缩挡雨罩(25)，所述种植箱(3)的外侧安装有所述集雨槽(4)，所述集雨槽(4)的顶端安装有所述顶板(22)，所述顶板(22)的表面设置有所述集水孔(23)，所述集雨槽(4)底端的一侧安装有所述第二排污管(24)，所述底座(2)的底部安装有所述脚轮(7)。2.根据权利要求1所述的一种水资源循环利用环保装置，其特征在于：所述蓄电池(8)与所述ARM微处理器(9)和所述HAD-100土壤湿度传感器(32)电性连接，所述HAD-100土壤湿度传感器(32)与所述ARM微处理器(9)电性连接，所述ARM微处理器(9)电性连接所述水泵(10)。3.根据权利要求1所述的一种水资源循环利用环保装置，其特征在于：所述底座(2)与所述抽水管(11)和所述送水管(12)之间安装有密封圈。4.根据权利要求1所述的一种水资源循环利用环保
