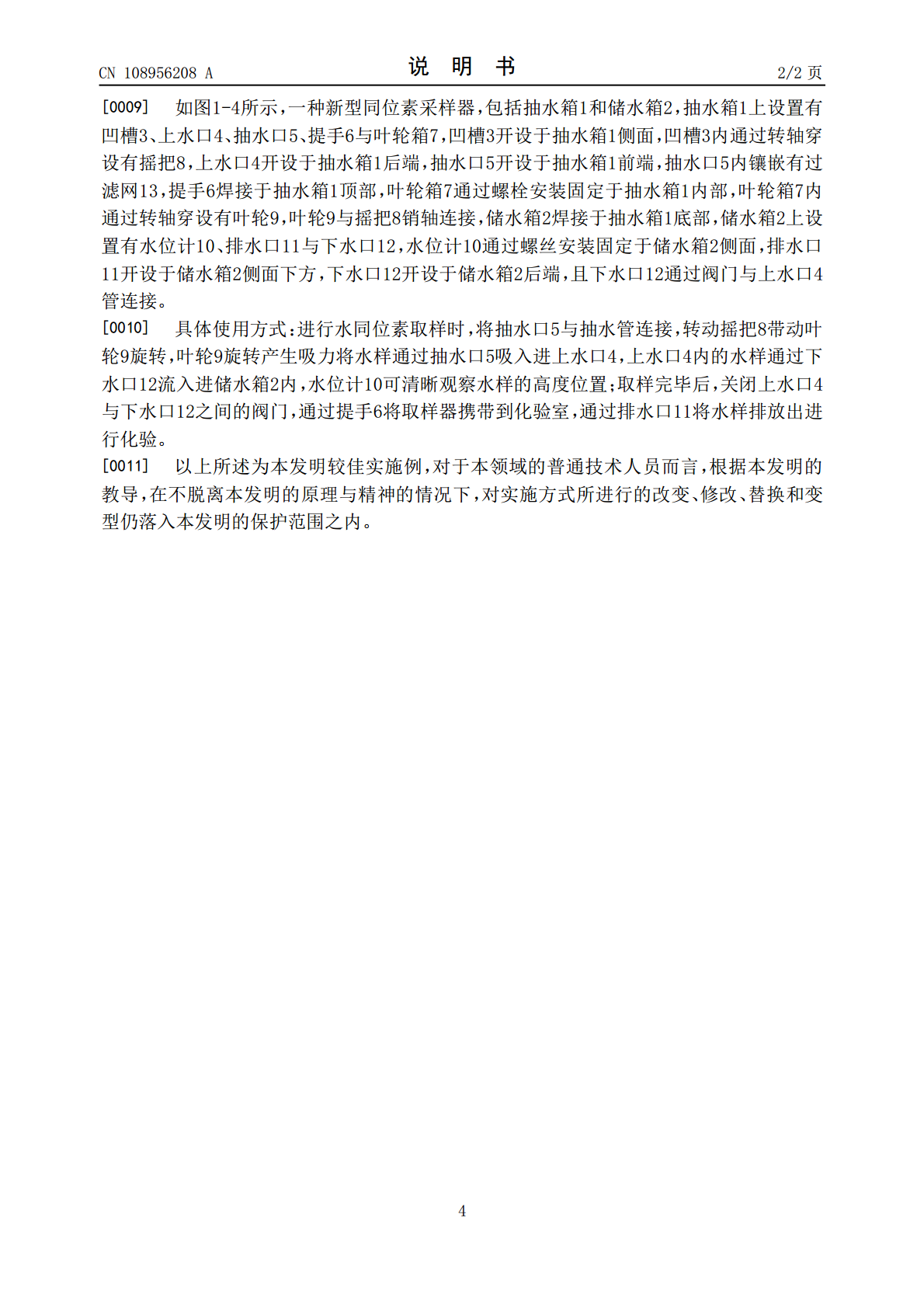

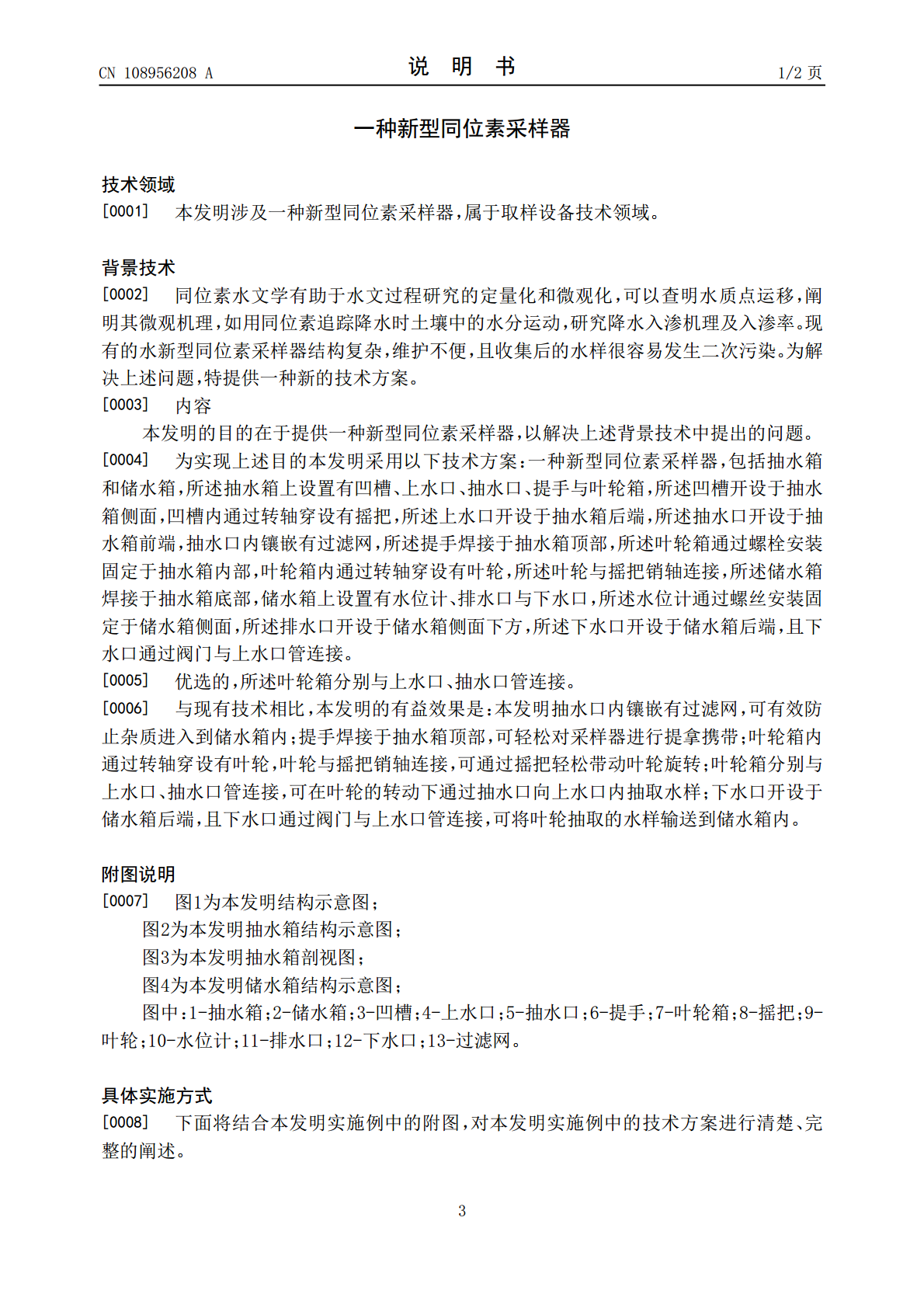

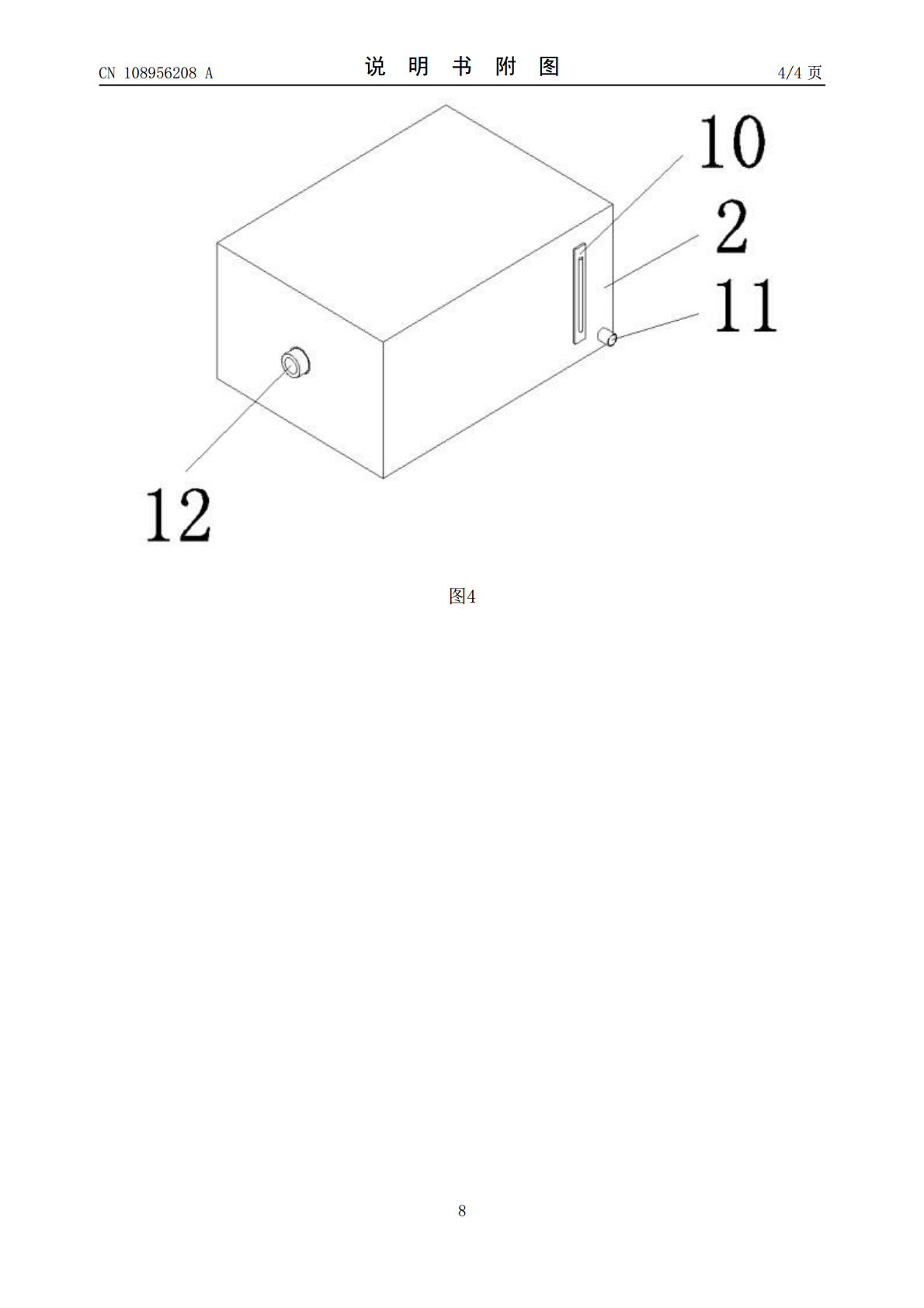

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108956208A(43)申请公布日2018.12.07(21)申请号201810761986.2(22)申请日2018.07.12(71)申请人天津大港油田圣达科技有限公司地址300270天津市滨海新区大港油田幸福路866号(72)发明人姜义姜晶宇(51)Int.Cl.G01N1/14(2006.01)权利要求书1页说明书2页附图4页(54)发明名称一种新型同位素采样器(57)摘要本发明公开了一种新型同位素采样器，包括抽水箱和储水箱，所述抽水箱上设置有凹槽、上水口、抽水口、提手与叶轮箱，所述凹槽开设于抽水箱侧面，凹槽内通过转轴穿设有摇把，所述上水口开设于抽水箱后端，所述抽水口开设于抽水箱前端，抽水口内镶嵌有过滤网，所述提手焊接于抽水箱顶部，所述叶轮箱通过螺栓安装固定于抽水箱内部，叶轮箱内通过转轴穿设有叶轮，所述储水箱焊接于抽水箱底部，储水箱上设置有水位计、排水口与下水口，所述水位计通过螺丝安装固定于储水箱侧面，所述排水口开设于储水箱侧面下方，所述下水口开设于储水箱后端，且下水口通过阀门与上水口管连接。本发明结构简单、携带方便，可有效避免水样受到二次污染。CN108956208ACN108956208A权利要求书1/1页1.一种新型同位素采样器，包括抽水箱（1）和储水箱（2），其特征在于：所述抽水箱（1）上设置有凹槽（3）、上水口（4）、抽水口（5）、提手（6）与叶轮箱（7），所述凹槽（3）开设于抽水箱（1）侧面，凹槽（3）内通过转轴穿设有摇把（8），所述上水口（4）开设于抽水箱（1）后端，所述抽水口（5）开设于抽水箱（1）前端，抽水口（5）内镶嵌有过滤网（13），所述提手（6）焊接于抽水箱（1）顶部，所述叶轮箱（7）通过螺栓安装固定于抽水箱（1）内部，叶轮箱（7）内通过转轴穿设有叶轮（9），所述叶轮（9）与摇把（8）销轴连接，所述储水箱（2）焊接于抽水箱（1）底部，储水箱（2）上设置有水位计（10）、排水口（11）与下水口（12），所述水位计（10）通过螺丝安装固定于储水箱（2）侧面，所述排水口（11）开设于储水箱（2）侧面下方，所述下水口（12）开设于储水箱（2）后端，且下水口（12）通过阀门与上水口（4）管连接。2.根据权利要求1所述的一种新型同位素采样器，其特征在于：所述叶轮箱（7）分别与上水口（4）、抽水口（5）管连接。2CN108956208A说明书1/2页一种新型同位素采样器技术领域[0001]本发明涉及一种新型同位素采样器，属于取样设备技术领域。背景技术[0002]同位素水文学有助于水文过程研究的定量化和微观化，可以查明水质点运移，阐明其微观机理，如用同位素追踪降水时土壤中的水分运动，研究降水入渗机理及入渗率。现有的水新型同位素采样器结构复杂，维护不便，且收集后的水样很容易发生二次污染。为解决上述问题，特提供一种新的技术方案。[0003]内容本发明的目的在于提供一种新型同位素采样器，以解决上述背景技术中提出的问题。[0004]为实现上述目的本发明采用以下技术方案：一种新型同位素采样器，包括抽水箱和储水箱，所述抽水箱上设置有凹槽、上水口、抽水口、提手与叶轮箱，所述凹槽开设于抽水箱侧面，凹槽内通过转轴穿设有摇把，所述上水口开设于抽水箱后端，所述抽水口开设于抽水箱前端，抽水口内镶嵌有过滤网，所述提手焊接于抽水箱顶部，所述叶轮箱通过螺栓安装固定于抽水箱内部，叶轮箱内通过转轴穿设有叶轮，所述叶轮与摇把销轴连接，所述储水箱焊接于抽水箱底部，储水箱上设置有水位计、排水口与下水口，所述水位计通过螺丝安装固定于储水箱侧面，所述排水口开设于储水箱侧面下方，所述下水口开设于储水箱后端，且下水口通过阀门与上水口管连接。[0005]优选的，所述叶轮箱分别与上水口、抽水口管连接。[0006]与现有技术相比，本发明的有益效果是：本发明抽水口内镶嵌有过滤网，可有效防止杂质进入到储水箱内；提手焊接于抽水箱顶部，可轻松对采样器进行提拿携带；叶轮箱内通过转轴穿设有叶轮，叶轮与摇把销轴连接，可通过摇把轻松带动叶轮旋转；叶轮箱分别与上水口、抽水口管连接，可在叶轮的转动下通过抽水口向上水口内抽取水样；下水口开设于储水箱后端，且下水口通过阀门与上水口管连接，可将叶轮抽取的水样输送到储水箱内。附图说明[0007]图1为本发明结构示意图；图2为本发明抽水箱结构示意图；图3为本发明抽水箱剖视图；图4为本发明储水箱结构示意图；图中：1-抽水箱；2-储水箱；3-凹槽；4-上水口；5-抽水口；6-提手；7-叶轮箱；8-摇把；9-叶轮；10-水位计；11-排水口；12-下水口；13-过滤网。具体实施方式[0008]下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整的阐述
