一种热缩管扩张设备.pdf

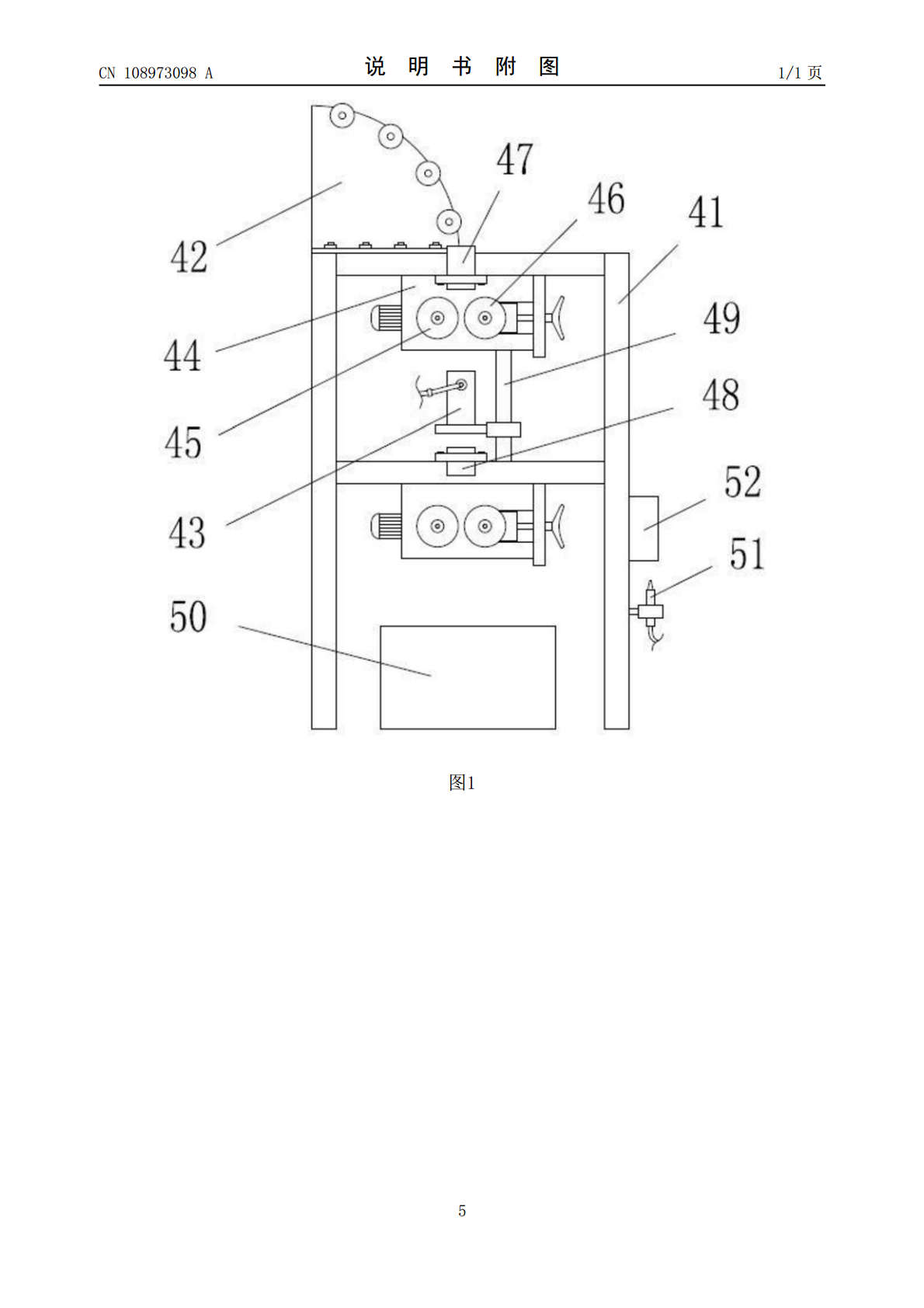

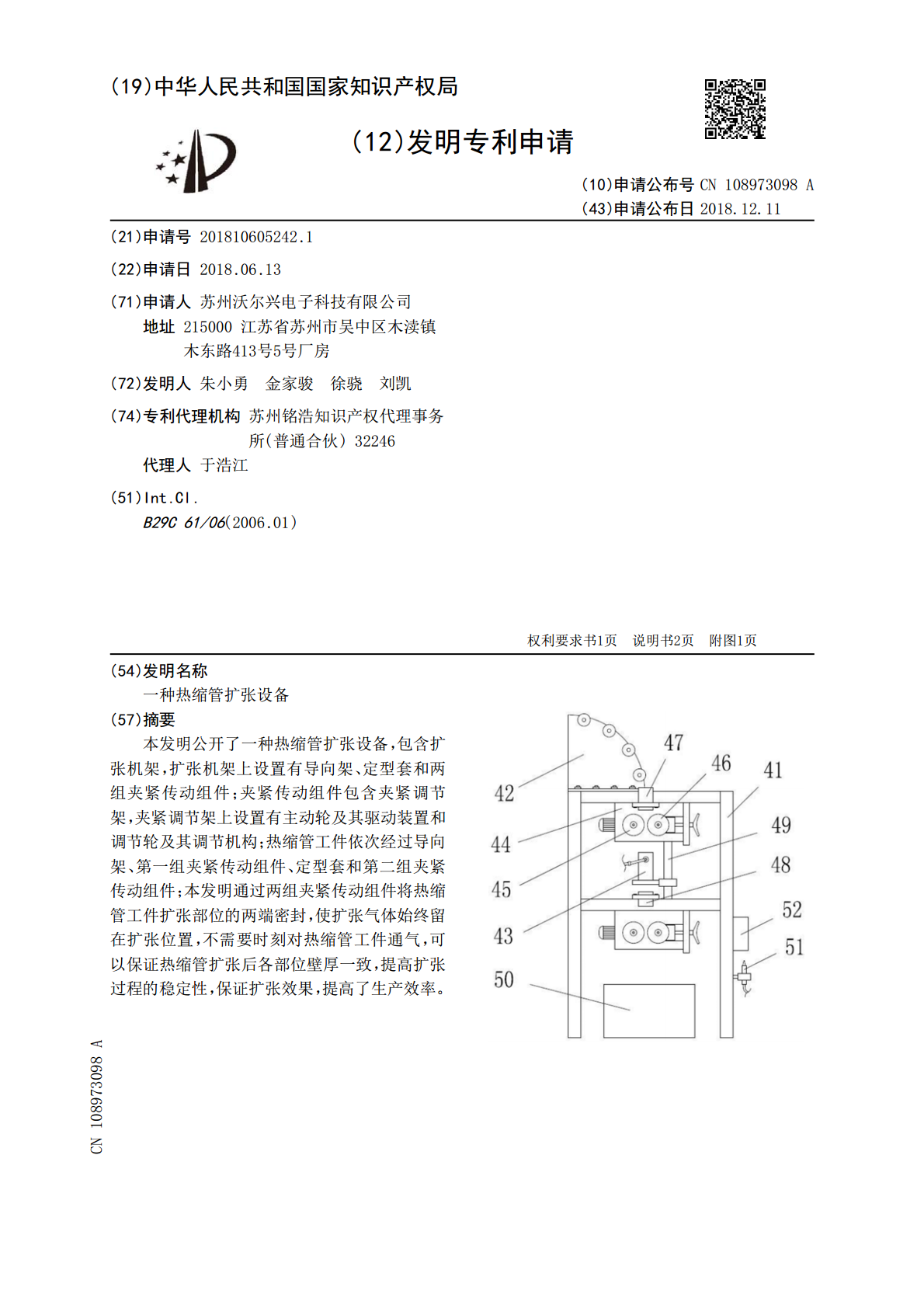

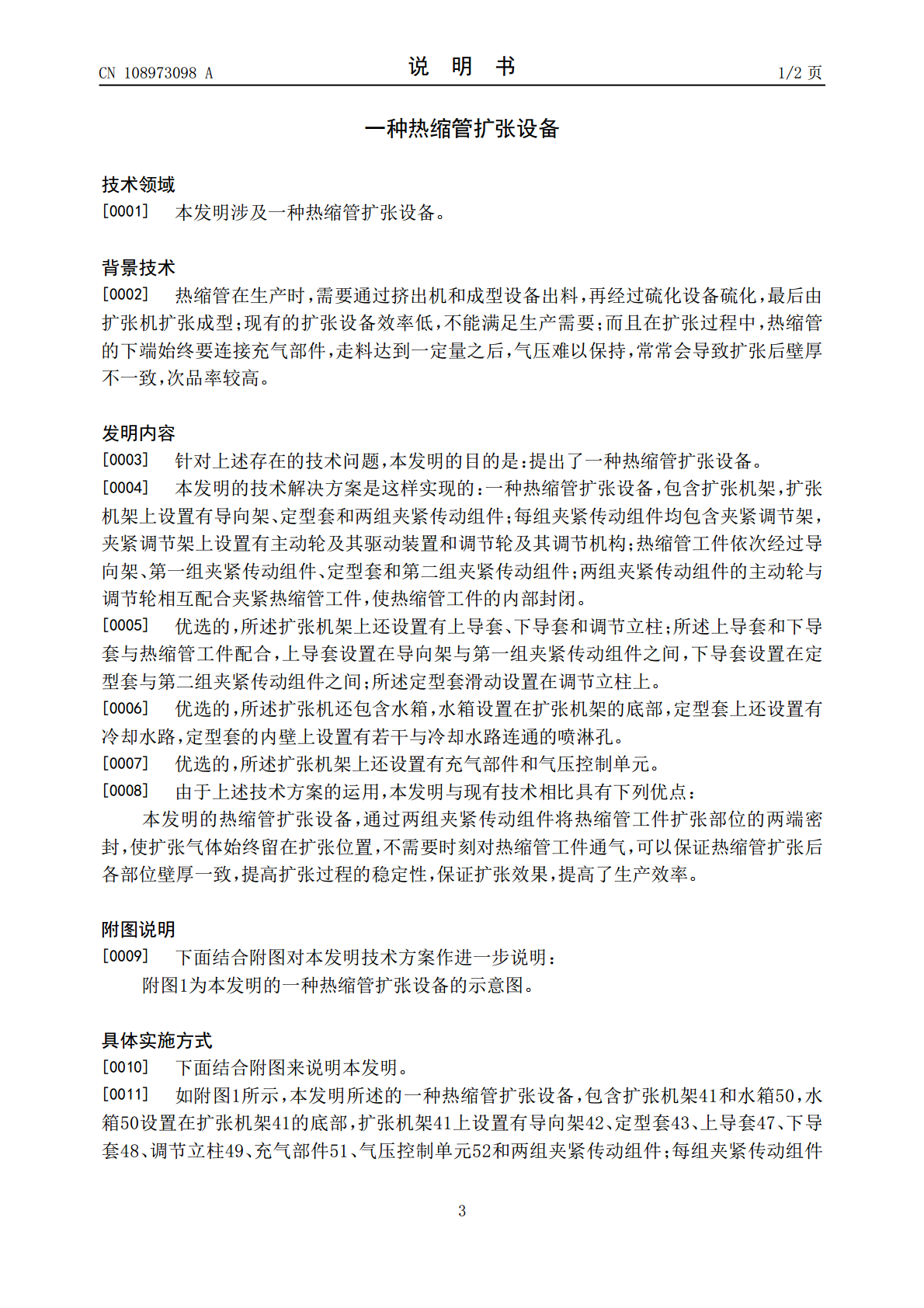

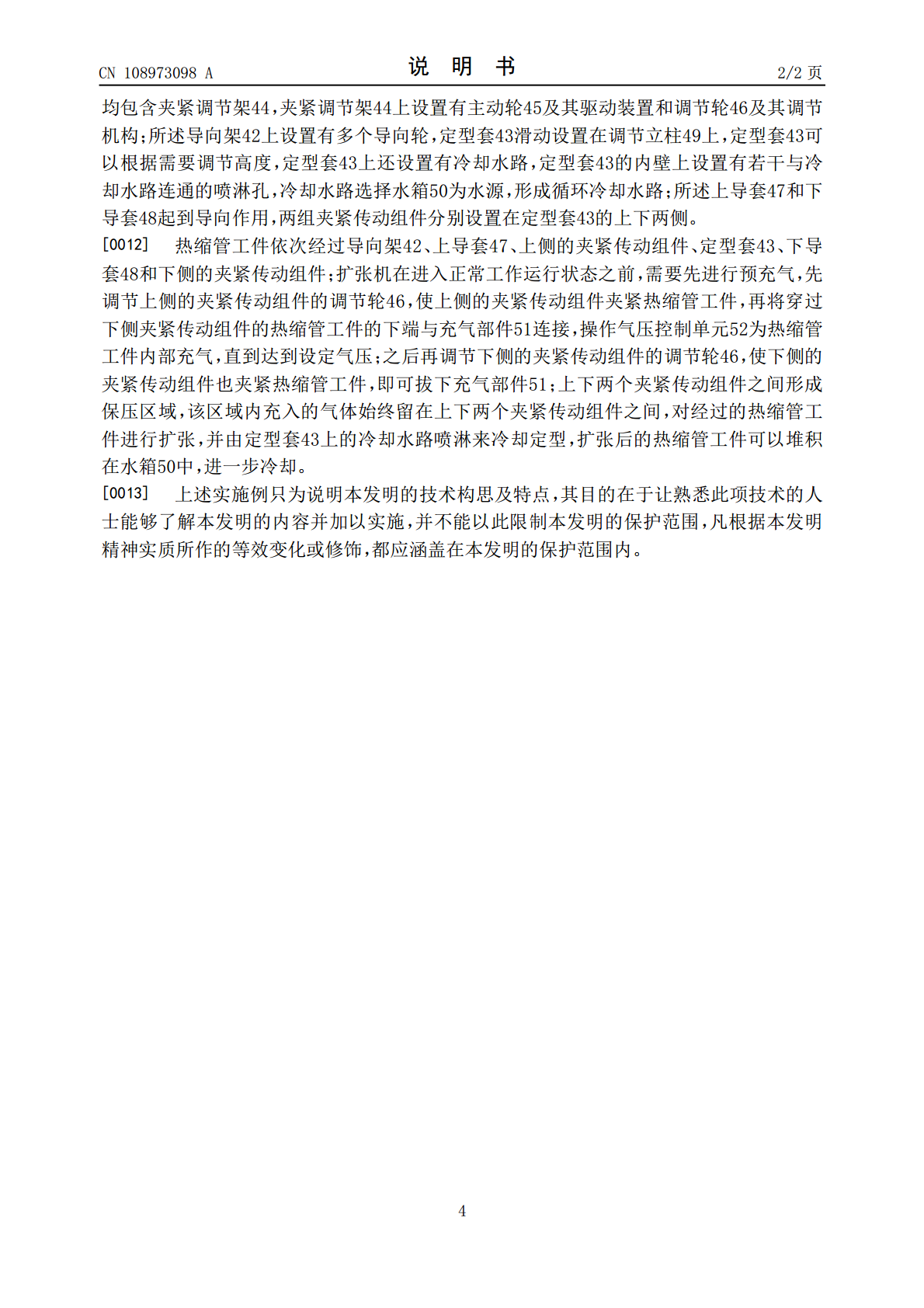

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108973098A(43)申请公布日2018.12.11(21)申请号201810605242.1(22)申请日2018.06.13(71)申请人苏州沃尔兴电子科技有限公司地址215000江苏省苏州市吴中区木渎镇木东路413号5号厂房(72)发明人朱小勇金家骏徐骁刘凯(74)专利代理机构苏州铭浩知识产权代理事务所(普通合伙)32246代理人于浩江(51)Int.Cl.B29C61/06(2006.01)权利要求书1页说明书2页附图1页(54)发明名称一种热缩管扩张设备(57)摘要本发明公开了一种热缩管扩张设备，包含扩张机架，扩张机架上设置有导向架、定型套和两组夹紧传动组件；夹紧传动组件包含夹紧调节架，夹紧调节架上设置有主动轮及其驱动装置和调节轮及其调节机构；热缩管工件依次经过导向架、第一组夹紧传动组件、定型套和第二组夹紧传动组件；本发明通过两组夹紧传动组件将热缩管工件扩张部位的两端密封，使扩张气体始终留在扩张位置，不需要时刻对热缩管工件通气，可以保证热缩管扩张后各部位壁厚一致，提高扩张过程的稳定性，保证扩张效果，提高了生产效率。CN108973098ACN108973098A权利要求书1/1页1.一种热缩管扩张设备，其特征在于：包含扩张机架（41），扩张机架（41）上设置有导向架（42）、定型套（43）和两组夹紧传动组件；每组夹紧传动组件均包含夹紧调节架（44），夹紧调节架（44）上设置有主动轮（45）及其驱动装置和调节轮（46）及其调节机构；热缩管工件依次经过导向架（42）、第一组夹紧传动组件、定型套（43）和第二组夹紧传动组件；两组夹紧传动组件的主动轮（45）与调节轮（46）相互配合夹紧热缩管工件，使热缩管工件的内部封闭。2.根据权利要求1所述的热缩管扩张设备，其特征在于：所述扩张机架（41）上还设置有上导套（47）、下导套（48）和调节立柱（49）；所述上导套（47）和下导套（48）与热缩管工件配合，上导套（47）设置在导向架（42）与第一组夹紧传动组件之间，下导套（48）设置在定型套（43）与第二组夹紧传动组件之间；所述定型套（43）滑动设置在调节立柱（49）上。3.根据权利要求1所述的热缩管扩张设备，其特征在于：所述扩张机（400）还包含水箱（50），水箱（50）设置在扩张机架（41）的底部，定型套（43）上还设置有冷却水路，定型套（43）的内壁上设置有若干与冷却水路连通的喷淋孔。4.根据权利要求1所述的热缩管扩张设备，其特征在于：所述扩张机架（41）上还设置有充气部件（51）和气压控制单元（52）。2CN108973098A说明书1/2页一种热缩管扩张设备技术领域[0001]本发明涉及一种热缩管扩张设备。背景技术[0002]热缩管在生产时，需要通过挤出机和成型设备出料，再经过硫化设备硫化，最后由扩张机扩张成型；现有的扩张设备效率低，不能满足生产需要；而且在扩张过程中，热缩管的下端始终要连接充气部件，走料达到一定量之后，气压难以保持，常常会导致扩张后壁厚不一致，次品率较高。发明内容[0003]针对上述存在的技术问题，本发明的目的是：提出了一种热缩管扩张设备。[0004]本发明的技术解决方案是这样实现的：一种热缩管扩张设备，包含扩张机架，扩张机架上设置有导向架、定型套和两组夹紧传动组件；每组夹紧传动组件均包含夹紧调节架，夹紧调节架上设置有主动轮及其驱动装置和调节轮及其调节机构；热缩管工件依次经过导向架、第一组夹紧传动组件、定型套和第二组夹紧传动组件；两组夹紧传动组件的主动轮与调节轮相互配合夹紧热缩管工件，使热缩管工件的内部封闭。[0005]优选的，所述扩张机架上还设置有上导套、下导套和调节立柱；所述上导套和下导套与热缩管工件配合，上导套设置在导向架与第一组夹紧传动组件之间，下导套设置在定型套与第二组夹紧传动组件之间；所述定型套滑动设置在调节立柱上。[0006]优选的，所述扩张机还包含水箱，水箱设置在扩张机架的底部，定型套上还设置有冷却水路，定型套的内壁上设置有若干与冷却水路连通的喷淋孔。[0007]优选的，所述扩张机架上还设置有充气部件和气压控制单元。[0008]由于上述技术方案的运用，本发明与现有技术相比具有下列优点：本发明的热缩管扩张设备，通过两组夹紧传动组件将热缩管工件扩张部位的两端密封，使扩张气体始终留在扩张位置，不需要时刻对热缩管工件通气，可以保证热缩管扩张后各部位壁厚一致，提高扩张过程的稳定性，保证扩张效果，提高了生产效率。附图说明[0009]下面结合附图对本发明技术方案作进一步说明：附图1为本发明的一种热缩管扩张设备的示意图。具体实施方式[0010]下面结合附图来说明本发明。[0011]如附图1所示，本发明所述的一种热缩管扩张
