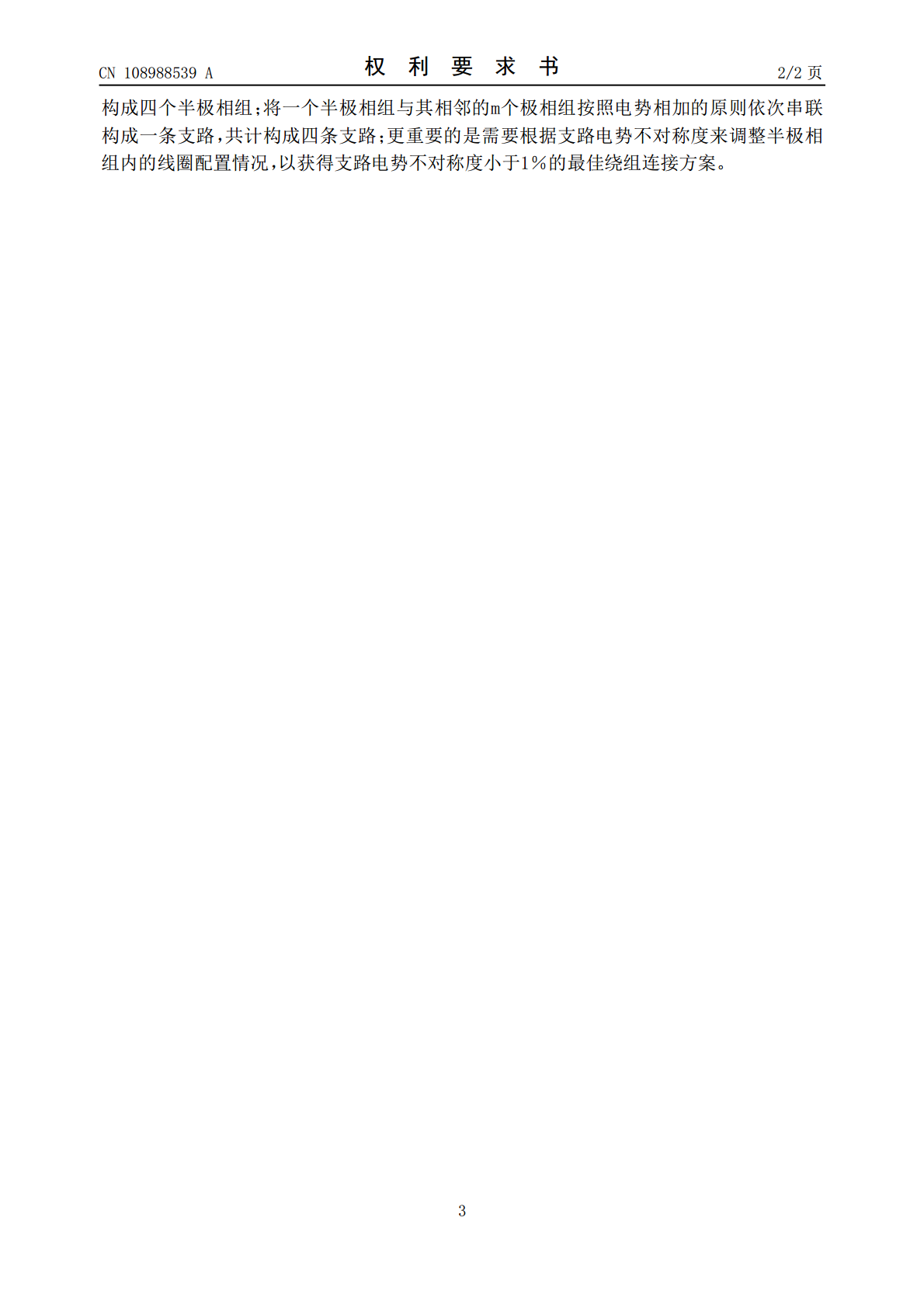

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108988539A(43)申请公布日2018.12.11(21)申请号201811001750.5(22)申请日2018.08.30(71)申请人哈尔滨电机厂有限责任公司地址150040黑龙江省哈尔滨市香坊区三大动力路99号哈尔滨电机厂有限责任公司技术管理部(72)发明人毕纯辉李桂芬李金香张艳竹盛杉宋敏慧赵玉吉(51)Int.Cl.H02K3/28(2006.01)权利要求书2页说明书5页附图2页(54)发明名称一种不对称四支路分数槽叠绕组连接方法(57)摘要本发明公开的一种不对称四支路分数槽叠绕组连接方法，此种绕组是由极相组和半极相组按照电势相加的原则依次串联构成的双层绕组，极相组和半极相组由线圈按照电势相加的原则依次串联构成，线圈由上层线棒和下层线棒通过端部连接构成，且为等节距线圈，线圈的连接调整均在出线侧；每相绕组由四条并联支路构成。本发明打破了传统对称绕组的限制条件，为极对数为奇数的电机提供了不对称四支路分数槽叠绕组连接方法，有效地解决了大型抽水蓄能电机和水轮发电机容量、电压和转速不匹配的矛盾，在保证水轮机性能的前提下，提高了电机的性能，使电机的结构合理、制造安装工艺性优良、维护简单、运行可靠，同时提高了整个电站系统的技术经济指标。CN108988539ACN108988539A权利要求书1/2页1.一种不对称四支路分数槽叠绕组连接方法：其特征是：由极相组和半极相组按照电势相加的原则依次串联构成的双层绕组，极相组和半极相组由线圈按照电势相加的原则依次串联构成；线圈由上层线棒和下层线棒通过端部连接构成，线圈的连接调整均在出线侧端部进行；根据谐波的削弱情况选取线圈节距，且为等节距线圈；每相绕组由四条并联支路构成，各支路绕组不对称分布、支路绕组的电势和磁势不等、支路绕组不对称；但相绕组的电势大小、时间相角差以及磁势大小、空间相角差相等，因此相绕组对称；绕组的极对数p为奇数，即p＝2m+1，每极每相槽数为其中m为零和任意正整数，n为任意正整数，且(2m+1)·n+c为整数2的倍数；绕组排列的循环序数为2m+1-c个n和c个n+1，则无论n为偶数还是奇数，n和n+1这两个数中必有一个数为偶数，将线圈数为偶数的两个极相组等分成，共计构成四个半极相组；另外，在支路线圈配置中使n和n+1个线圈交替、均匀分布；所述每条支路绕组为相邻个极的m个极相组和一个半极相组按电势相加的原则依次串联构成；为了编号方便起见，引入任意正整数M，且M大于等于2n和2m+1中的大者，所述每相四条并联支路绕组的结构为：第一支路绕组为：第一极至第m极的每极线圈按照电势相加的原则依次串联构成m个极相组，分别为M+1号极相组、M+2号极相组、直至M+m号极相组；第m+1极的线圈数配置成偶数，将其等分，将二分之一线圈按照电势相加的原则依次串联构成2M+1号半极相组；将M+1号极相组到M+m号极相组和2M+1号半极相组按照电势相加的原则依次串联构成第一支路绕组；第二支路绕组为：第m+1极剩余的二分之一线圈按照电势相加的原则依次串联构成第2M+2号半极相组；第m+2极至第2m+1极的线圈按照电势相加的原则依次串联构成m个极相组，分别为3M+1号极相组、3M+2号极相组、直至3M+m号极相组；将2M+2号半极相组和3M+1号极相组到3M+m号极相组按照电势相加的原则依次串联构成第二支路绕组；第三支路绕组为：第(2m+1)+1极至第(2m+1)+m极的线圈按照电势相加的原则依次串联构成m个极相组，分别为5M+1号极相组、5M+2号极相组、直至5M+m号极相组；第(2m+1)+m+1极的线圈数配置成偶数，将其等分，二分之一线圈按照电势相加的原则依次串联构成6M+1号半极相组；将5M+1号极相组到5M+m号极相组和6M+1号半极相组按照电势相加的原则依次串联构成第三支路绕组；第四支路绕组为：第(2m+1)+m+1极剩余的二分之一线圈按照电势相加的原则依次串联构成第6M+2号半极相组；第(2m+1)+m+2极至第2×(2m+1)极的线圈按照电势相加的原则依次串联构成m个极相组，分别为7M+1号极相组、7M+2号极相组、直至7M+m号极相组；将6M+2号半极相组和7M+1号极相组到7M+m号极相组按照电势相加的原则依次串联构成第四支路绕组。2.根据权利要求1所述的一种不对称四支路分数槽叠绕组连接方法，其特征是：每极每相槽数为n为任意正整数，m为零和任意正整数，且(2m+1)·n+c为整数2的倍数；将第m+1极和第(2m+1)+m+1极的线圈配置成能被整数2整除的数量，将其分别等分，共计2CN108988539A权利要求书2/2页构成四个半极相组；将一个半极相组与其相邻的m个极相组按照电势相加的原则依次串联
