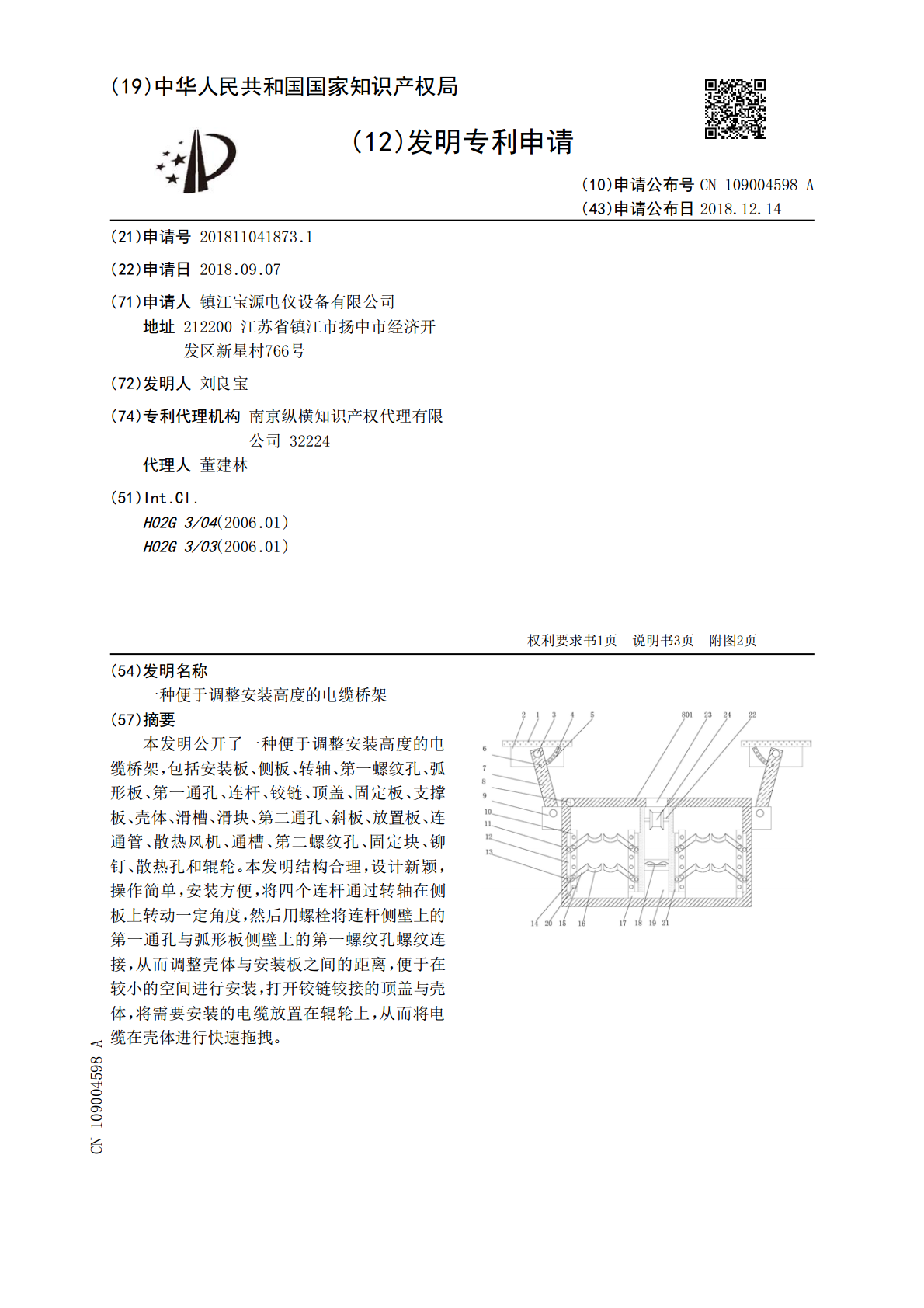

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109004598A(43)申请公布日2018.12.14(21)申请号201811041873.1(22)申请日2018.09.07(71)申请人镇江宝源电仪设备有限公司地址212200江苏省镇江市扬中市经济开发区新星村766号(72)发明人刘良宝(74)专利代理机构南京纵横知识产权代理有限公司32224代理人董建林(51)Int.Cl.H02G3/04(2006.01)H02G3/03(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种便于调整安装高度的电缆桥架(57)摘要本发明公开了一种便于调整安装高度的电缆桥架，包括安装板、侧板、转轴、第一螺纹孔、弧形板、第一通孔、连杆、铰链、顶盖、固定板、支撑板、壳体、滑槽、滑块、第二通孔、斜板、放置板、连通管、散热风机、通槽、第二螺纹孔、固定块、铆钉、散热孔和辊轮。本发明结构合理，设计新颖，操作简单，安装方便，将四个连杆通过转轴在侧板上转动一定角度，然后用螺栓将连杆侧壁上的第一通孔与弧形板侧壁上的第一螺纹孔螺纹连接，从而调整壳体与安装板之间的距离，便于在较小的空间进行安装，打开铰链铰接的顶盖与壳体，将需要安装的电缆放置在辊轮上，从而将电缆在壳体进行快速拖拽。CN109004598ACN109004598A权利要求书1/1页1.一种便于调整安装高度的电缆桥架，其特征在于：包括壳体（11）、铰链（8）和顶盖（801）以及壳体（11）两侧的安装调整装置和壳体（11）内的电缆分隔装置、散热导线装置；所述壳体（11）的顶端通过铰链（8）铰接顶盖（801）；所述安装调整装置包括安装板（1）、侧板（2）、转轴（3）、第一螺纹孔（4）、弧形板（5）、第一通孔（6）、连杆（7）和固定板（9），所述壳体（11）的两端侧壁固定连接固定板（9），所述固定板（9）通过转轴（3）转动连接连杆（7）的一端，所述连杆（7）的另一端通过转轴（3）转动连接侧板（2），所述侧板（2）的一端开有第一通孔（6），所述侧板（2）的一端固定连接弧形板（5），所述弧形板（5）的内部开有若干个第一螺纹孔（4），所述侧板（2）的顶端固定连接安装板（1）；所述电缆分隔装置包括支撑板（10）、滑槽（12）、滑块（13）、第二通孔（14）、斜板（15）、放置板（16）、第二螺纹孔（20）和固定块（21），所述壳体（11）的内部固定连接固定块（21），所述固定块（21）和壳体（11）的内部两端侧壁均固定连接有支撑板（10），所述支撑板（10）的内部开有第二螺纹孔（20），所述固定块（21）和壳体（1）的内部两端侧壁均开有滑槽（12），所述滑槽（12）内滑动连接滑块（13），所述滑块（13）的一端固定连接斜板（15），所述斜板（15）的侧壁开有第二通孔（14），所述斜板（15）的另一端固定连接放置板（16）；所述散热导线装置包括连通管（17）、散热风机（18）、通槽（19）、铆钉（22）、散热孔（23）和辊轮（24），所述固定块（21）的内部开有通槽（19），所述通槽（19）内安装有散热风机（18），所述固定块（21）的底端固定连接连通管（17），所述固定块（21）的顶端通过铆钉（22）转动连接辊轮（24），所述顶盖（801）的中心开有散热孔（23）。2.根据权利要求1所述的一种便于调整安装高度的电缆桥架，其特征在于：所述固定块（21）、辊轮（24）、散热孔（23）和壳体（11）的中心在同一竖直线上。3.根据权利要求1所述的一种便于调整安装高度的电缆桥架，其特征在于：所述支撑板（10）的数量为四个，且四个支撑板（10）两两对称分布在固定块（21）的两端以及壳体（11）的内部两端。4.根据权利要求1所述的一种便于调整安装高度的电缆桥架，其特征在于：所述连通管（17）的两端分别连通通槽（19）和壳体（11）的内部。5.根据权利要求1所述的一种便于调整安装高度的电缆桥架，其特征在于：所述第一通孔（6）与第一螺纹孔（4）的内径相同。6.根据权利要求1所述的一种便于调整安装高度的电缆桥架，其特征在于：所述连杆（7）的数量为四个，且四个连杆（7）对称分布在壳体（11）的两端侧壁。2CN109004598A说明书1/3页一种便于调整安装高度的电缆桥架技术领域[0001]本发明涉及一种电缆桥架，具体为一种便于调整安装高度的电缆桥架，属于电缆桥架应用技术领域。背景技术[0002]电缆桥架分为槽式、托盘式和梯架式、网格式等结构，由支架、托臂和安装附件等组成，建筑物内桥架可以独立架设，也可以附设在各种建(构)筑物和管廊支架上，应体现结构简单，造型美观、配置灵活和维修方便等特点，全部零件均需进行镀锌处理，安装在建筑物外露天的桥架。[0003]目前现有的电缆桥架在安装时，通
