一种超高弹涤纶长丝卷绕机中的导丝装置.pdf

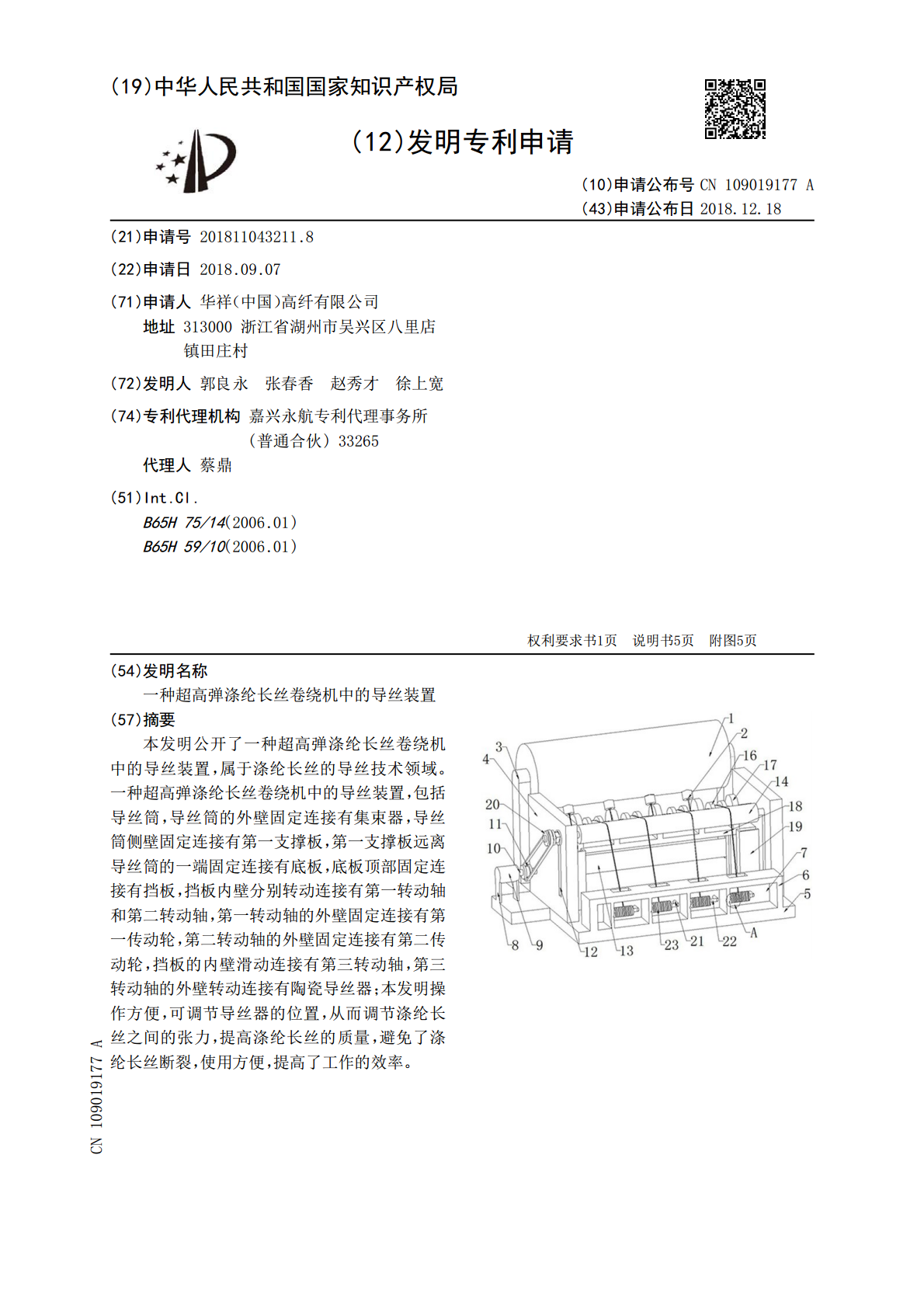

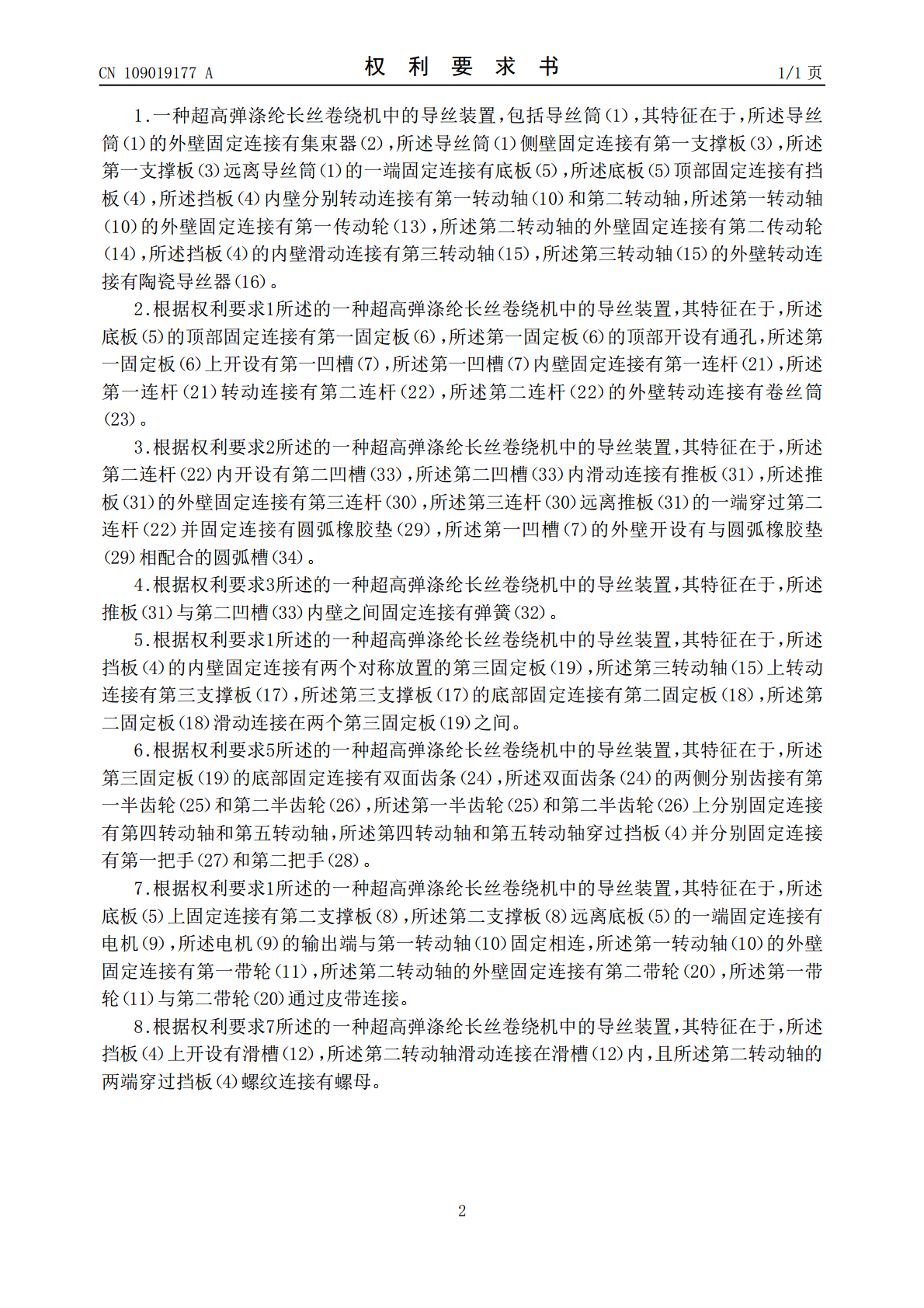

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109019177A(43)申请公布日2018.12.18(21)申请号201811043211.8(22)申请日2018.09.07(71)申请人华祥（中国）高纤有限公司地址313000浙江省湖州市吴兴区八里店镇田庄村(72)发明人郭良永张春香赵秀才徐上宽(74)专利代理机构嘉兴永航专利代理事务所(普通合伙)33265代理人蔡鼎(51)Int.Cl.B65H75/14(2006.01)B65H59/10(2006.01)权利要求书1页说明书5页附图5页(54)发明名称一种超高弹涤纶长丝卷绕机中的导丝装置(57)摘要本发明公开了一种超高弹涤纶长丝卷绕机中的导丝装置，属于涤纶长丝的导丝技术领域。一种超高弹涤纶长丝卷绕机中的导丝装置，包括导丝筒，导丝筒的外壁固定连接有集束器，导丝筒侧壁固定连接有第一支撑板，第一支撑板远离导丝筒的一端固定连接有底板，底板顶部固定连接有挡板，挡板内壁分别转动连接有第一转动轴和第二转动轴，第一转动轴的外壁固定连接有第一传动轮，第二转动轴的外壁固定连接有第二传动轮，挡板的内壁滑动连接有第三转动轴，第三转动轴的外壁转动连接有陶瓷导丝器；本发明操作方便，可调节导丝器的位置，从而调节涤纶长丝之间的张力，提高涤纶长丝的质量，避免了涤纶长丝断裂，使用方便，提高了工作的效率。CN109019177ACN109019177A权利要求书1/1页1.一种超高弹涤纶长丝卷绕机中的导丝装置，包括导丝筒（1），其特征在于，所述导丝筒（1）的外壁固定连接有集束器（2），所述导丝筒（1）侧壁固定连接有第一支撑板（3），所述第一支撑板（3）远离导丝筒（1）的一端固定连接有底板（5），所述底板（5）顶部固定连接有挡板（4），所述挡板（4）内壁分别转动连接有第一转动轴（10）和第二转动轴，所述第一转动轴（10）的外壁固定连接有第一传动轮（13），所述第二转动轴的外壁固定连接有第二传动轮（14），所述挡板（4）的内壁滑动连接有第三转动轴（15），所述第三转动轴（15）的外壁转动连接有陶瓷导丝器（16）。2.根据权利要求1所述的一种超高弹涤纶长丝卷绕机中的导丝装置，其特征在于，所述底板（5）的顶部固定连接有第一固定板（6），所述第一固定板（6）的顶部开设有通孔，所述第一固定板（6）上开设有第一凹槽（7），所述第一凹槽（7）内壁固定连接有第一连杆（21），所述第一连杆（21）转动连接有第二连杆（22），所述第二连杆（22）的外壁转动连接有卷丝筒（23）。3.根据权利要求2所述的一种超高弹涤纶长丝卷绕机中的导丝装置，其特征在于，所述第二连杆（22）内开设有第二凹槽（33），所述第二凹槽（33）内滑动连接有推板（31），所述推板（31）的外壁固定连接有第三连杆（30），所述第三连杆（30）远离推板（31）的一端穿过第二连杆（22）并固定连接有圆弧橡胶垫（29），所述第一凹槽（7）的外壁开设有与圆弧橡胶垫（29）相配合的圆弧槽（34）。4.根据权利要求3所述的一种超高弹涤纶长丝卷绕机中的导丝装置，其特征在于，所述推板（31）与第二凹槽（33）内壁之间固定连接有弹簧（32）。5.根据权利要求1所述的一种超高弹涤纶长丝卷绕机中的导丝装置，其特征在于，所述挡板（4）的内壁固定连接有两个对称放置的第三固定板（19），所述第三转动轴（15）上转动连接有第三支撑板（17），所述第三支撑板（17）的底部固定连接有第二固定板（18），所述第二固定板（18）滑动连接在两个第三固定板（19）之间。6.根据权利要求5所述的一种超高弹涤纶长丝卷绕机中的导丝装置，其特征在于，所述第三固定板（19）的底部固定连接有双面齿条（24），所述双面齿条（24）的两侧分别齿接有第一半齿轮（25）和第二半齿轮（26），所述第一半齿轮（25）和第二半齿轮（26）上分别固定连接有第四转动轴和第五转动轴，所述第四转动轴和第五转动轴穿过挡板（4）并分别固定连接有第一把手（27）和第二把手（28）。7.根据权利要求1所述的一种超高弹涤纶长丝卷绕机中的导丝装置，其特征在于，所述底板（5）上固定连接有第二支撑板（8），所述第二支撑板（8）远离底板（5）的一端固定连接有电机（9），所述电机（9）的输出端与第一转动轴（10）固定相连，所述第一转动轴（10）的外壁固定连接有第一带轮（11），所述第二转动轴的外壁固定连接有第二带轮（20），所述第一带轮（11）与第二带轮（20）通过皮带连接。8.根据权利要求7所述的一种超高弹涤纶长丝卷绕机中的导丝装置，其特征在于，所述挡板（4）上开设有滑槽（12），所述第二转动轴滑动连接在滑槽（12）内，且所述第二转动轴的两端穿过挡板（4）螺纹连接有螺母。2CN109019177A说明书1/5页一种超
