一种基于光暗变化进行冲洗的智能马桶盖.pdf

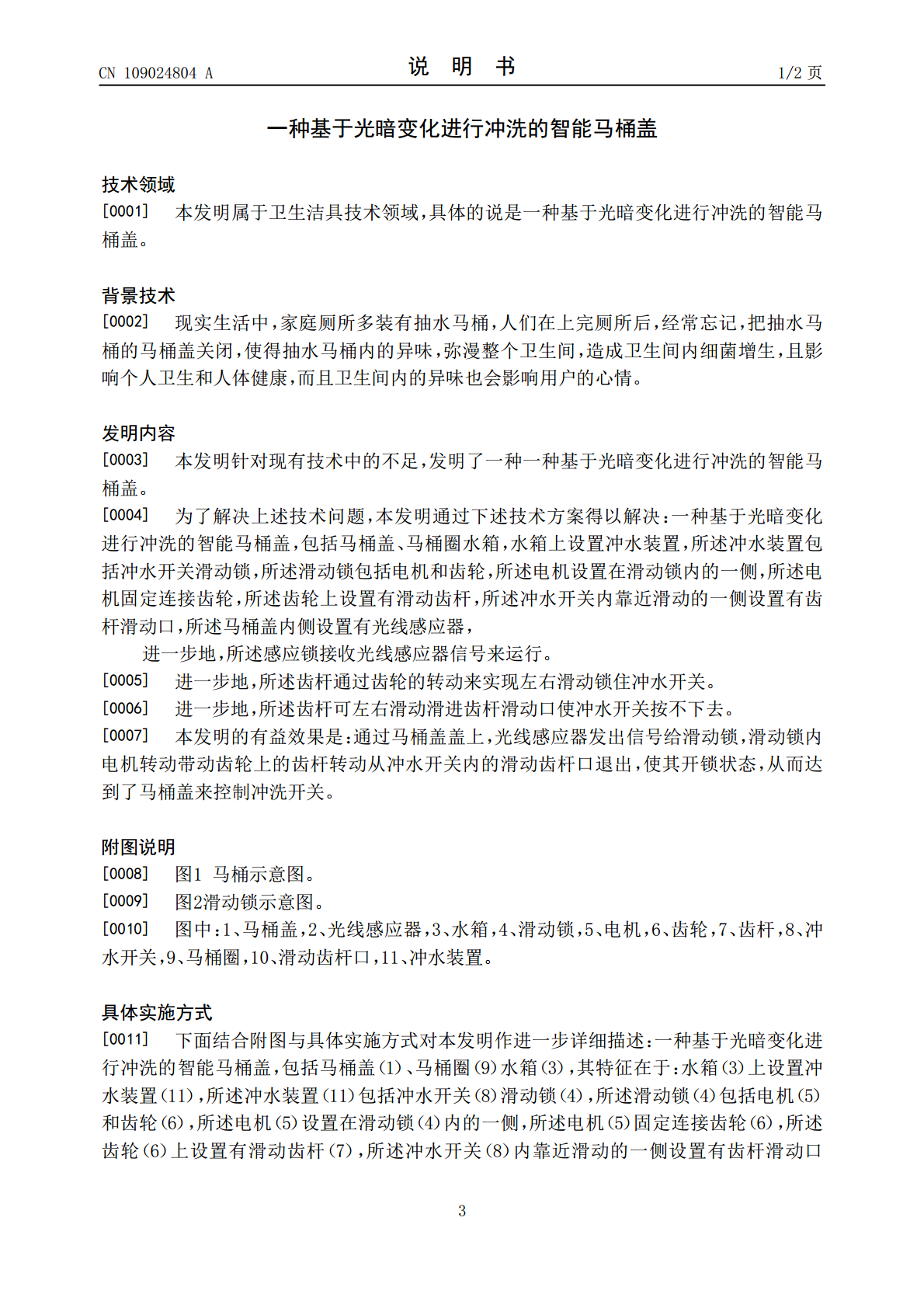

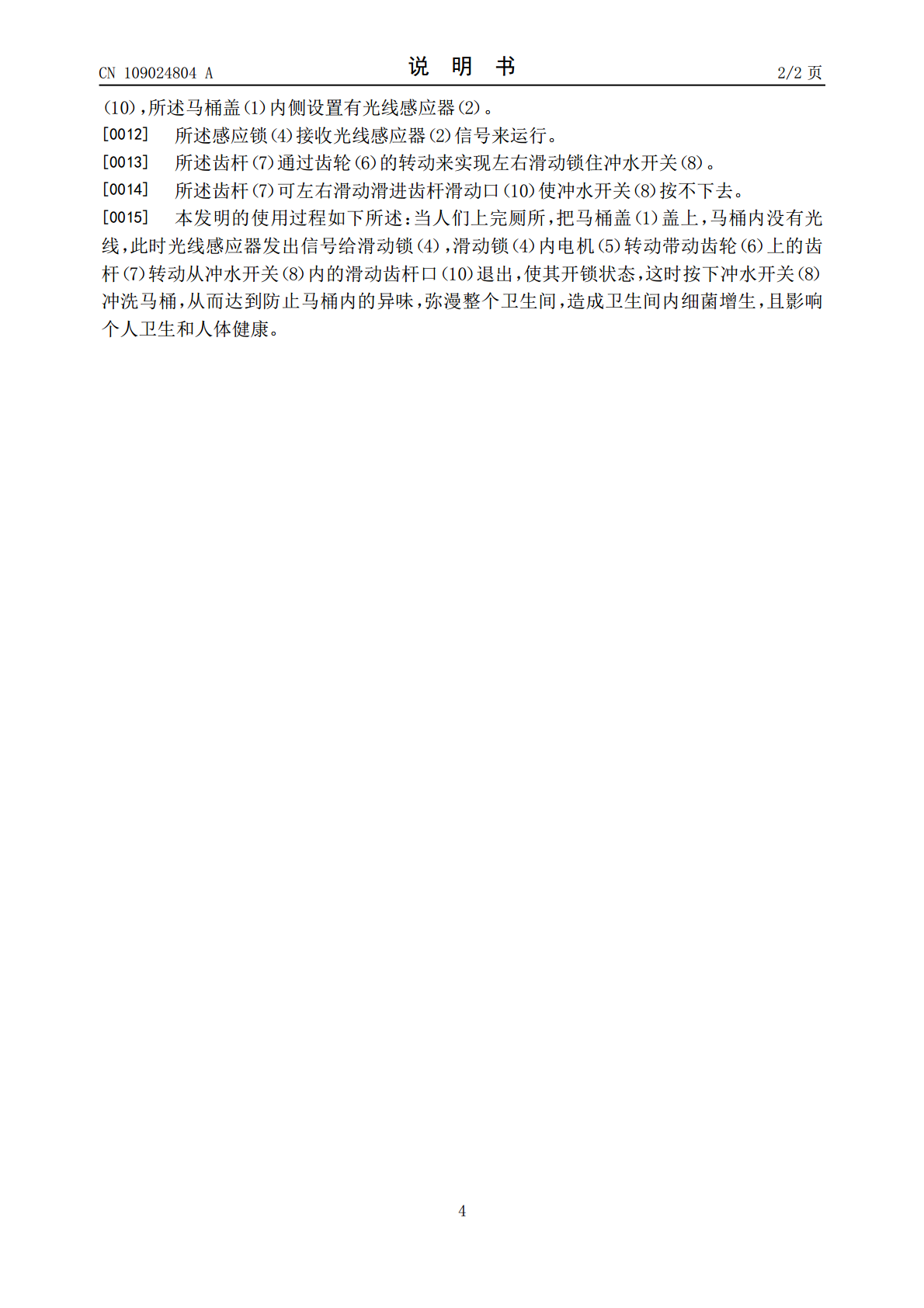

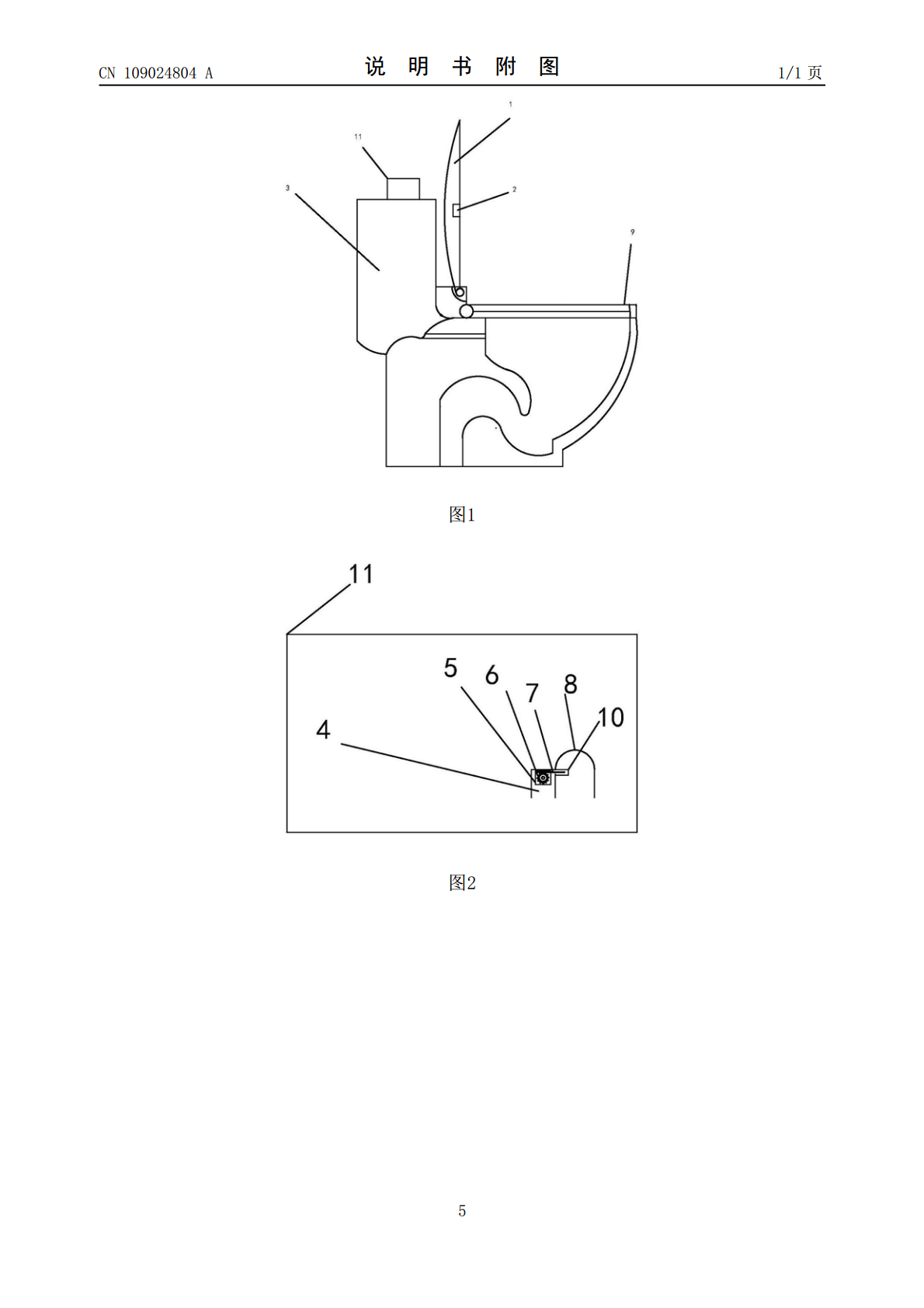

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109024804A(43)申请公布日2018.12.18(21)申请号201810794734.X(22)申请日2018.07.19(71)申请人台州云门工业设计有限公司地址318020浙江省台州市黄岩东城街道王西路41号(72)发明人周永建(74)专利代理机构北京君恒知识产权代理事务所(普通合伙)11466代理人张强(51)Int.Cl.E03D5/04(2006.01)权利要求书1页说明书2页附图1页(54)发明名称一种基于光暗变化进行冲洗的智能马桶盖(57)摘要与现有技术相比，本发明提供了一种基于光暗变化进行冲洗的智能马桶盖，包括马桶盖、马桶圈水箱，水箱上设置冲水装置，所述冲水装置包括冲水开关滑动锁，所述滑动锁包括电机和齿轮，所述电机设置在滑动锁内的一侧，所述电机固定连接齿轮，所述齿轮上设置有滑动齿杆，所述冲水开关内靠近滑动的一侧设置有齿杆滑动口，所述马桶盖内侧设置有光线感应器，当马桶盖盖上，光线感应器发出信号给滑动锁，滑动锁成开锁状态，从而达到了马桶盖来控制冲洗开关。CN109024804ACN109024804A权利要求书1/1页1.一种基于光暗变化进行冲洗的智能马桶盖，包括马桶盖（1）、马桶圈（9）水箱（3），其特征在于：水箱（3）上设置冲水装置（11），所述冲水装置（11）包括冲水开关（8）滑动锁（4），所述滑动锁（4）包括电机（5）和齿轮（6），所述电机（5）设置在滑动锁（4）内的一侧，所述电机（5）固定连接齿轮（6），所述齿轮（6）上设置有滑动齿杆（7），所述冲水开关（8）内靠近滑动的一侧设置有齿杆滑动口（10），所述马桶盖（1）内侧设置有光线感应器（2）。2.根据权利要求1所述的一种基于光暗变化进行冲洗的智能马桶盖，其特征在于：感应锁（4）接收光线感应器（2）信号来运行。3.根据权利要求1所述的一种基于光暗变化进行冲洗的智能马桶盖，其特征在于：齿杆（7）通过齿轮（6）的转动来实现左右滑动锁住冲水开关（8）。4.根据权利要求1所述的一种基于光暗变化进行冲洗的智能马桶盖，其特征在于：齿杆（7）可左右滑动滑进齿杆滑动口（10）使冲水开关（8）按不下去。2CN109024804A说明书1/2页一种基于光暗变化进行冲洗的智能马桶盖技术领域[0001]本发明属于卫生洁具技术领域，具体的说是一种基于光暗变化进行冲洗的智能马桶盖。背景技术[0002]现实生活中，家庭厕所多装有抽水马桶，人们在上完厕所后，经常忘记，把抽水马桶的马桶盖关闭，使得抽水马桶内的异味，弥漫整个卫生间，造成卫生间内细菌增生，且影响个人卫生和人体健康，而且卫生间内的异味也会影响用户的心情。发明内容[0003]本发明针对现有技术中的不足，发明了一种一种基于光暗变化进行冲洗的智能马桶盖。[0004]为了解决上述技术问题，本发明通过下述技术方案得以解决：一种基于光暗变化进行冲洗的智能马桶盖，包括马桶盖、马桶圈水箱，水箱上设置冲水装置，所述冲水装置包括冲水开关滑动锁，所述滑动锁包括电机和齿轮，所述电机设置在滑动锁内的一侧，所述电机固定连接齿轮，所述齿轮上设置有滑动齿杆，所述冲水开关内靠近滑动的一侧设置有齿杆滑动口，所述马桶盖内侧设置有光线感应器，进一步地，所述感应锁接收光线感应器信号来运行。[0005]进一步地，所述齿杆通过齿轮的转动来实现左右滑动锁住冲水开关。[0006]进一步地，所述齿杆可左右滑动滑进齿杆滑动口使冲水开关按不下去。[0007]本发明的有益效果是：通过马桶盖盖上，光线感应器发出信号给滑动锁，滑动锁内电机转动带动齿轮上的齿杆转动从冲水开关内的滑动齿杆口退出，使其开锁状态，从而达到了马桶盖来控制冲洗开关。附图说明[0008]图1马桶示意图。[0009]图2滑动锁示意图。[0010]图中：1、马桶盖，2、光线感应器，3、水箱，4、滑动锁，5、电机，6、齿轮，7、齿杆，8、冲水开关，9、马桶圈，10、滑动齿杆口，11、冲水装置。具体实施方式[0011]下面结合附图与具体实施方式对本发明作进一步详细描述：一种基于光暗变化进行冲洗的智能马桶盖，包括马桶盖（1）、马桶圈（9）水箱（3），其特征在于：水箱（3）上设置冲水装置（11），所述冲水装置（11）包括冲水开关（8）滑动锁（4），所述滑动锁（4）包括电机（5）和齿轮（6），所述电机（5）设置在滑动锁（4）内的一侧，所述电机（5）固定连接齿轮（6），所述齿轮（6）上设置有滑动齿杆（7），所述冲水开关（8）内靠近滑动的一侧设置有齿杆滑动口3CN109024804A说明书2/2页（10），所述马桶盖（1）内侧设置有光线感应器（2）。[0012]所述感应锁（4）接收光线感应器（2）信号来运行。[0013]所述齿杆（7）通过齿轮（6）的
