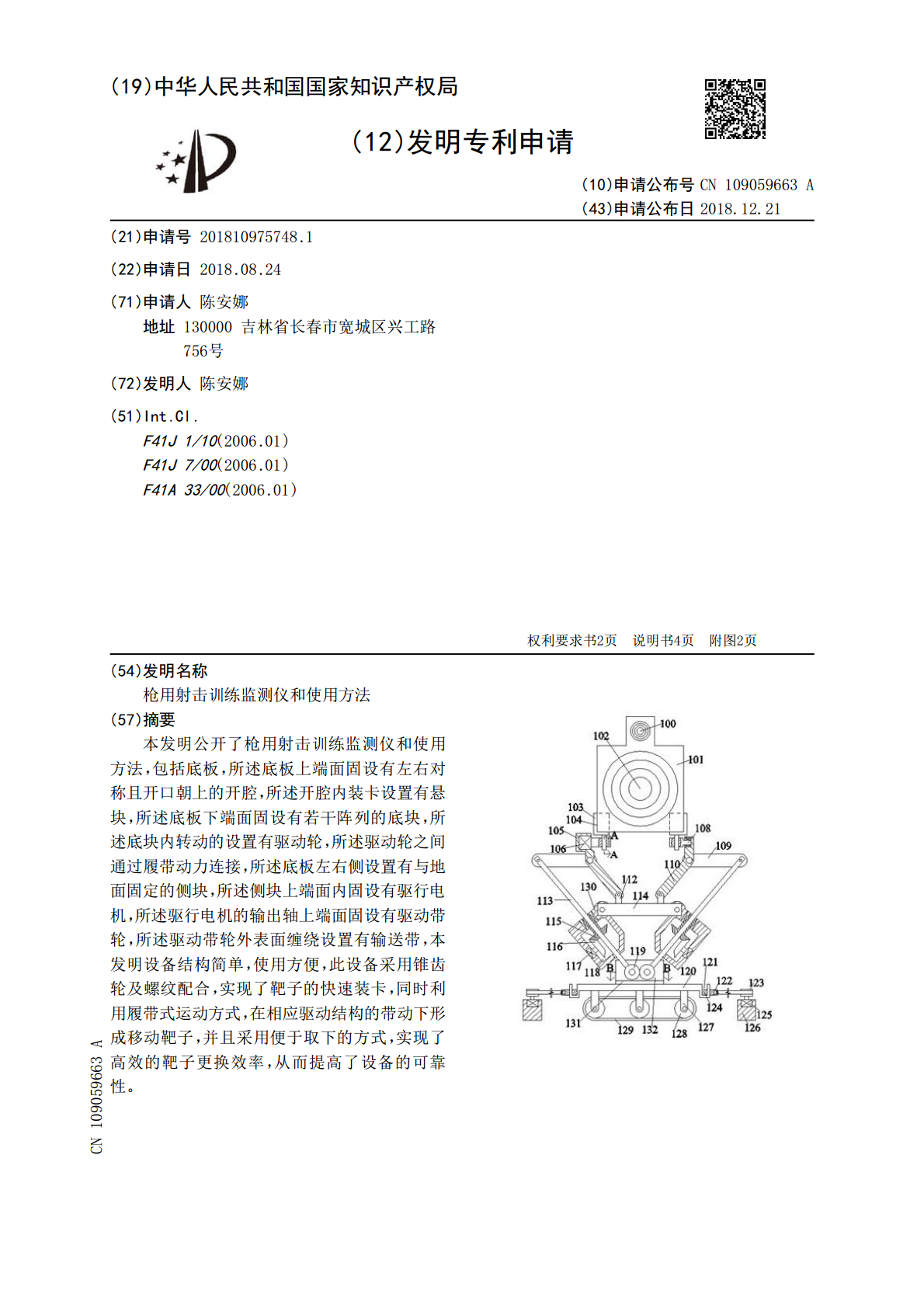

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109059663A(43)申请公布日2018.12.21(21)申请号201810975748.1(22)申请日2018.08.24(71)申请人陈安娜地址130000吉林省长春市宽城区兴工路756号(72)发明人陈安娜(51)Int.Cl.F41J1/10(2006.01)F41J7/00(2006.01)F41A33/00(2006.01)权利要求书2页说明书4页附图2页(54)发明名称枪用射击训练监测仪和使用方法(57)摘要本发明公开了枪用射击训练监测仪和使用方法，包括底板，所述底板上端面固设有左右对称且开口朝上的开腔，所述开腔内装卡设置有悬块，所述底板下端面固设有若干阵列的底块，所述底块内转动的设置有驱动轮，所述驱动轮之间通过履带动力连接，所述底板左右侧设置有与地面固定的侧块，所述侧块上端面内固设有驱行电机，所述驱行电机的输出轴上端面固设有驱动带轮，所述驱动带轮外表面缠绕设置有输送带，本发明设备结构简单，使用方便，此设备采用锥齿轮及螺纹配合，实现了靶子的快速装卡，同时利用履带式运动方式，在相应驱动结构的带动下形成移动靶子，并且采用便于取下的方式，实现了高效的靶子更换效率，从而提高了设备的可靠性。CN109059663ACN109059663A权利要求书1/2页1.枪用射击训练监测仪和使用方法，包括底板，所述底板上端面固设有左右对称且开口朝上的开腔，所述开腔内装卡设置有悬块，所述底板下端面固设有若干阵列的底块，所述底块内转动的设置有驱动轮，所述驱动轮之间通过履带动力连接，所述底板左右侧设置有与地面固定的侧块，所述侧块上端面内固设有驱行电机，所述驱行电机的输出轴上端面固设有驱动带轮，所述驱动带轮外表面缠绕设置有输送带，输送带与所述悬块固定配合连接，所述底板上端面固设有顶箱，所述顶箱内固设有开口的开腔，所述开腔前后端壁内转动的设置有左右对称的转杆，所述转杆外表面固设有啮合齿轮，所述啮合齿轮彼此啮合，所述啮合齿轮上端面固设有向上延伸的螺伸杆，所述螺伸杆外侧设置有侧箱，所述侧箱内固设有传动腔，远离所述啮合齿轮的所述传动腔端壁内固设有夹紧电机，所述夹紧电机的输出轴外表面固设有主动锥齿轮，所述主动锥齿轮左侧啮合设置有啮合锥齿轮，所述啮合锥齿轮与所述传动腔端壁转动配合连接，所述螺伸杆贯穿所述侧箱并向外延伸，所述螺伸杆与所述啮合锥齿轮螺纹配合连接，所述侧箱内转动的设置有悬块，所述悬块上端面固设有左右对称的立块，左侧的所述立块内转动的设置有摆块，右侧的所述立块内转动的设置有转连杆，所述摆块和转连杆内转动的设置有连接杆，所述连接杆与所述螺伸杆转动配合连接；所述方法包括如下步骤：首先，由于本发明设备在初始状态时，所述驱行电机、摆动电机和夹紧电机处于停止工作状态，所述连接杆处于水平状态；然后，当设备运行时，所述驱行电机工作后，通过所述驱动带轮和悬块之间的传动连接，使所述驱动带轮、悬块和卡块组成的结构带动所述底板左右移动到指定位置，此时所述靶子在所述底板的携带下左右移动到指定位置，此时人员对所述靶子进行射击，使子弹穿过所述身部靶圈和头部靶圈的区域在所述靶子端面形成印记，在射击完毕后，需要对射击情况进行统计，则所述驱行电机驱动所述驱动带轮转动，使相应的结构带动所述底板运动到安全位置，此时需要取下所述靶子来进行射击情况的统计，则所述夹紧电机工作后驱动所述主动锥齿轮转动，则与所述主动锥齿轮啮合的所述啮合锥齿轮转动后，使与所述螺伸杆螺纹配合连接的所述啮合锥齿轮带动所述侧箱向上运动到指定位置，由于所述悬块与所述侧箱转动配合连接，此时所述连接杆、立块和悬块组成的连杆结构，使所述摆块向远离所述靶子方向抬升，使所述靶子与所述装卡腔的装卡较为松动，此时取下所述靶子即可，则此时对已经进行射击后的所述靶子统计射击情况即可，此时需要将新的所述靶子重新装卡进所述装卡腔内，同时在所述夹紧电机的工作下使所述装卡块进一步将所述靶子装卡进所述装卡腔内，在不需要使用所述靶子时，需要将所述靶子翻转，则所述摆动电机工作后驱动所述靶子翻转到后侧即可。2.如权利要求1所述的枪用射击训练监测仪和使用方法，其特征在于：靠近所述立块的所述摆块端面内固设有摆动电机，靠近所述立块的所述转连杆端面内转动的设置有转杆，所述摆动电机的输出轴内和所述转杆内固设有上下贯穿的穿腔，所述穿腔内装卡固定设置有装卡块，所述装卡块内固设有开口的装卡腔，所述装卡腔内装卡设置有靶子，所述靶子前端面固设有头部靶圈和身部靶圈。3.如权利要求1所述的枪用射击训练监测仪和使用方法，其特征在于：所述装卡块的下端面为三叉戟式弧形结构。4.如权利要求1所述的枪用射击训练监测仪和使用方法，其特征在于：所述靶子前端面2CN109059663A权利要求书2/2页设
