一种海上结构物破冰防护装置及其工作方法.pdf

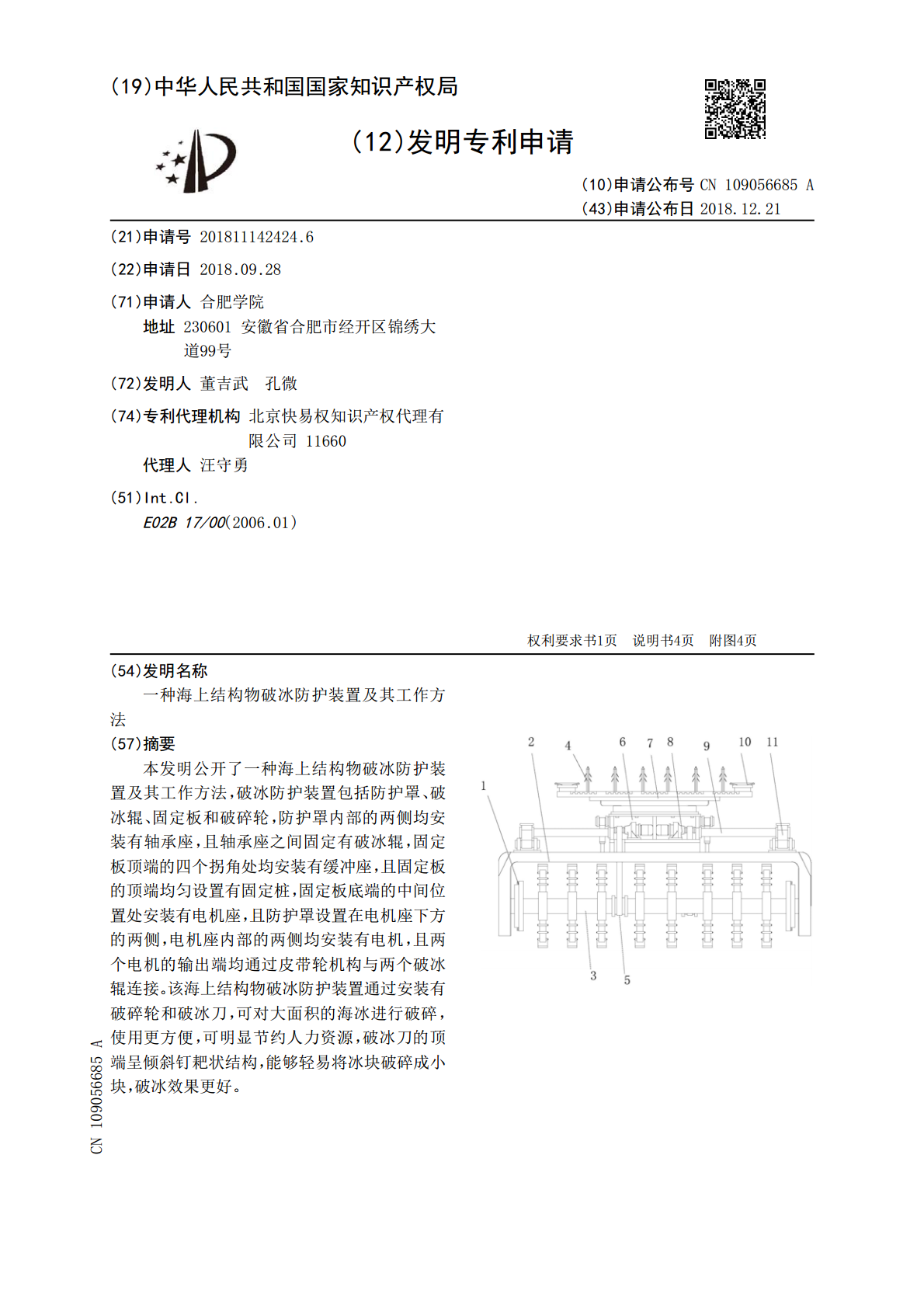

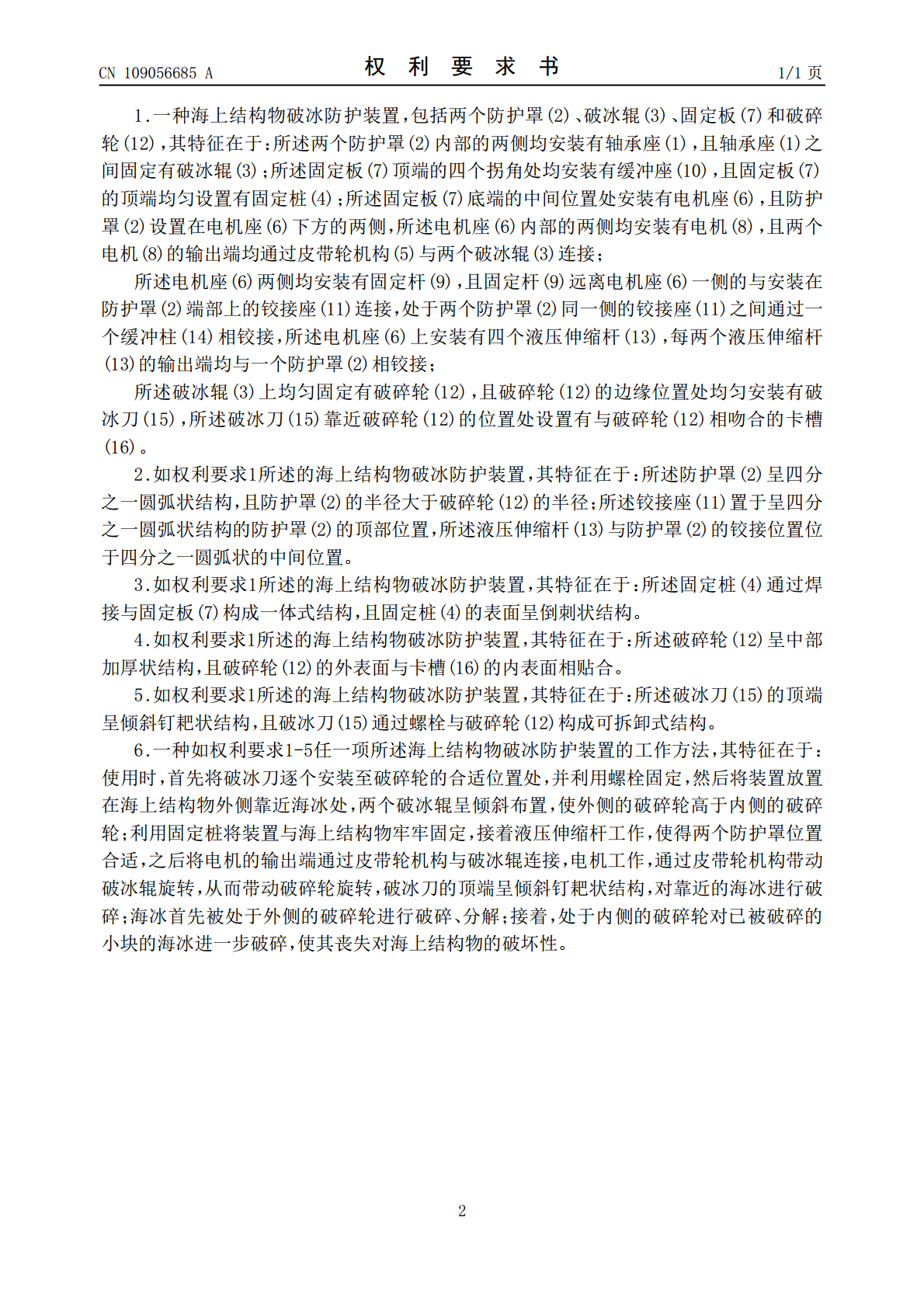

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109056685A(43)申请公布日2018.12.21(21)申请号201811142424.6(22)申请日2018.09.28(71)申请人合肥学院地址230601安徽省合肥市经开区锦绣大道99号(72)发明人董吉武孔微(74)专利代理机构北京快易权知识产权代理有限公司11660代理人汪守勇(51)Int.Cl.E02B17/00(2006.01)权利要求书1页说明书4页附图4页(54)发明名称一种海上结构物破冰防护装置及其工作方法(57)摘要本发明公开了一种海上结构物破冰防护装置及其工作方法，破冰防护装置包括防护罩、破冰辊、固定板和破碎轮，防护罩内部的两侧均安装有轴承座，且轴承座之间固定有破冰辊，固定板顶端的四个拐角处均安装有缓冲座，且固定板的顶端均匀设置有固定桩，固定板底端的中间位置处安装有电机座，且防护罩设置在电机座下方的两侧，电机座内部的两侧均安装有电机，且两个电机的输出端均通过皮带轮机构与两个破冰辊连接。该海上结构物破冰防护装置通过安装有破碎轮和破冰刀，可对大面积的海冰进行破碎，使用更方便，可明显节约人力资源，破冰刀的顶端呈倾斜钉耙状结构，能够轻易将冰块破碎成小块，破冰效果更好。CN109056685ACN109056685A权利要求书1/1页1.一种海上结构物破冰防护装置，包括两个防护罩(2)、破冰辊(3)、固定板(7)和破碎轮(12)，其特征在于：所述两个防护罩(2)内部的两侧均安装有轴承座(1)，且轴承座(1)之间固定有破冰辊(3)；所述固定板(7)顶端的四个拐角处均安装有缓冲座(10)，且固定板(7)的顶端均匀设置有固定桩(4)；所述固定板(7)底端的中间位置处安装有电机座(6)，且防护罩(2)设置在电机座(6)下方的两侧，所述电机座(6)内部的两侧均安装有电机(8)，且两个电机(8)的输出端均通过皮带轮机构(5)与两个破冰辊(3)连接；所述电机座(6)两侧均安装有固定杆(9)，且固定杆(9)远离电机座(6)一侧的与安装在防护罩(2)端部上的铰接座(11)连接，处于两个防护罩(2)同一侧的铰接座(11)之间通过一个缓冲柱(14)相铰接，所述电机座(6)上安装有四个液压伸缩杆(13)，每两个液压伸缩杆(13)的输出端均与一个防护罩(2)相铰接；所述破冰辊(3)上均匀固定有破碎轮(12)，且破碎轮(12)的边缘位置处均匀安装有破冰刀(15)，所述破冰刀(15)靠近破碎轮(12)的位置处设置有与破碎轮(12)相吻合的卡槽(16)。2.如权利要求1所述的海上结构物破冰防护装置，其特征在于：所述防护罩(2)呈四分之一圆弧状结构，且防护罩(2)的半径大于破碎轮(12)的半径；所述铰接座(11)置于呈四分之一圆弧状结构的防护罩(2)的顶部位置，所述液压伸缩杆(13)与防护罩(2)的铰接位置位于四分之一圆弧状的中间位置。3.如权利要求1所述的海上结构物破冰防护装置，其特征在于：所述固定桩(4)通过焊接与固定板(7)构成一体式结构，且固定桩(4)的表面呈倒刺状结构。4.如权利要求1所述的海上结构物破冰防护装置，其特征在于：所述破碎轮(12)呈中部加厚状结构，且破碎轮(12)的外表面与卡槽(16)的内表面相贴合。5.如权利要求1所述的海上结构物破冰防护装置，其特征在于：所述破冰刀(15)的顶端呈倾斜钉耙状结构，且破冰刀(15)通过螺栓与破碎轮(12)构成可拆卸式结构。6.一种如权利要求1-5任一项所述海上结构物破冰防护装置的工作方法，其特征在于：使用时，首先将破冰刀逐个安装至破碎轮的合适位置处，并利用螺栓固定，然后将装置放置在海上结构物外侧靠近海冰处，两个破冰辊呈倾斜布置，使外侧的破碎轮高于内侧的破碎轮；利用固定桩将装置与海上结构物牢牢固定，接着液压伸缩杆工作，使得两个防护罩位置合适，之后将电机的输出端通过皮带轮机构与破冰辊连接，电机工作，通过皮带轮机构带动破冰辊旋转，从而带动破碎轮旋转，破冰刀的顶端呈倾斜钉耙状结构，对靠近的海冰进行破碎；海冰首先被处于外侧的破碎轮进行破碎、分解；接着，处于内侧的破碎轮对已被破碎的小块的海冰进一步破碎，使其丧失对海上结构物的破坏性。2CN109056685A说明书1/4页一种海上结构物破冰防护装置及其工作方法技术领域[0001]本发明涉及破冰防护技术领域，具体为一种海上结构物破冰防护装置及其工作方法。背景技术[0002]海上结构物一般是指桩基采油平台、人工岛等。桩基采油平台一般都是由直立或斜率较大的柱状结构组成，遇到大面积海冰作用时，会由于海冰发生挤压破坏而产生持续冰激振动现象，造成采油工作不便，还可能会导致油气泄露。人工岛外侧一般都采用斜坡形式作为围护结构，未经破碎的大面积海冰极易沿斜坡上爬至人工岛，对岛内的
