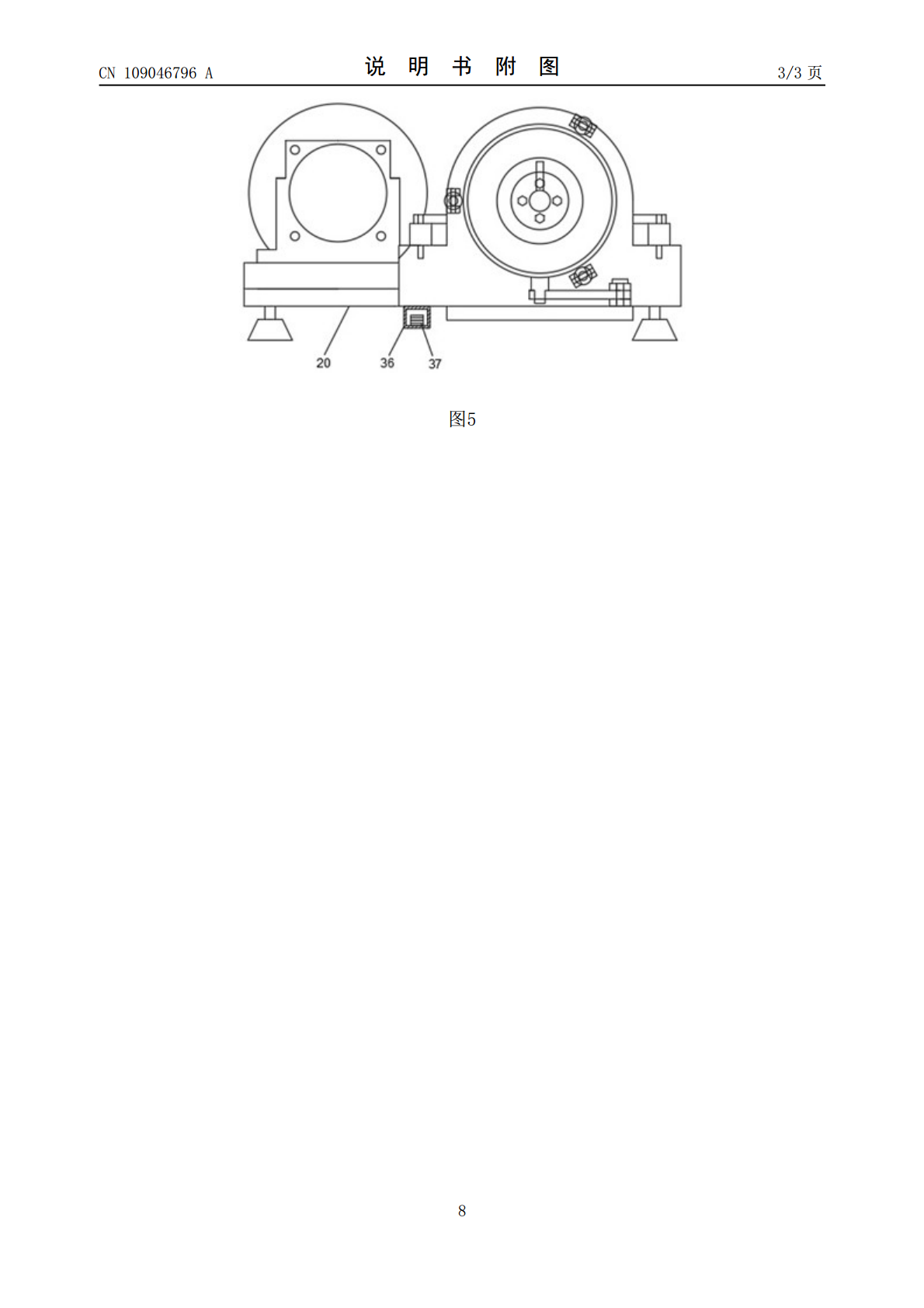

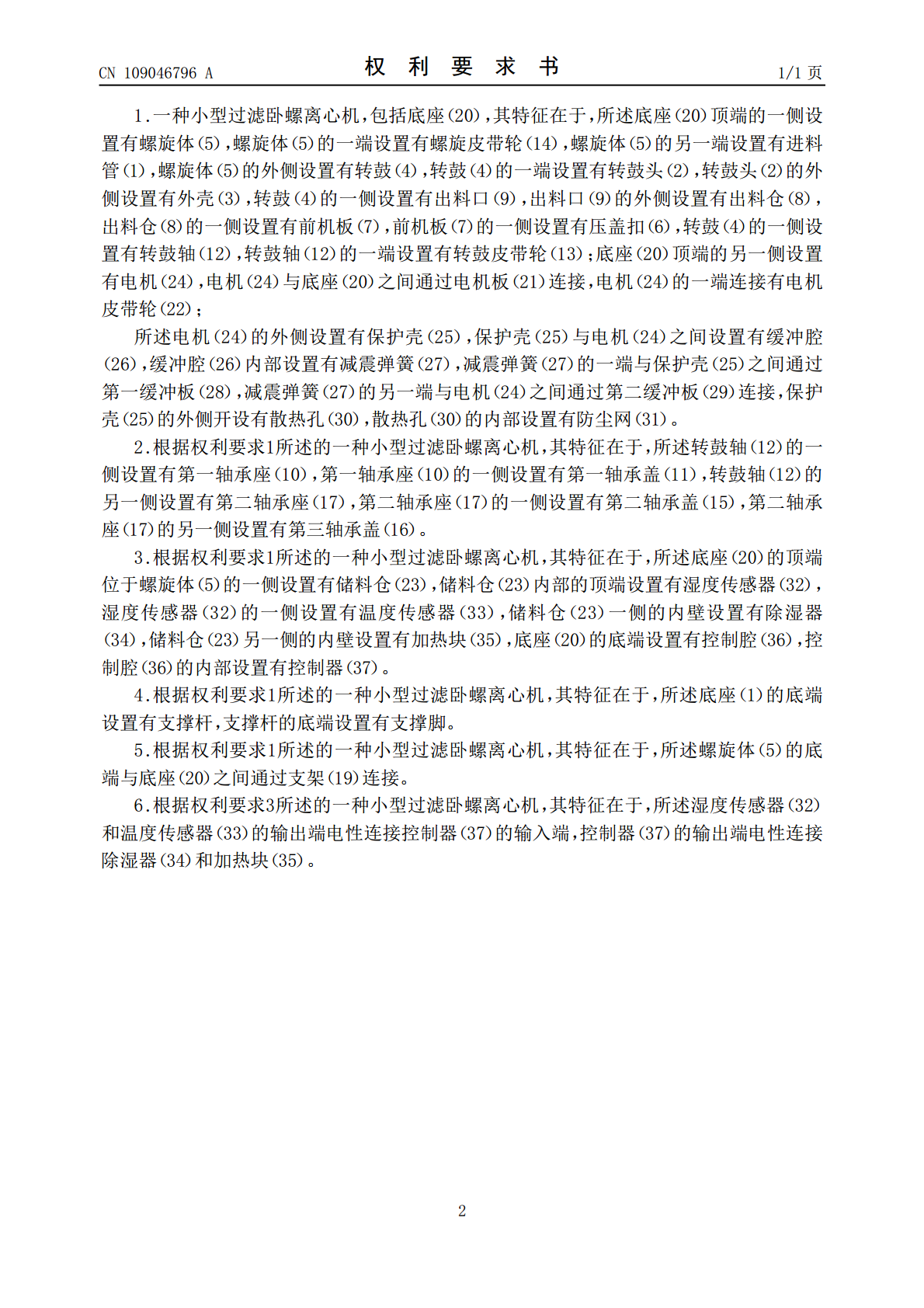

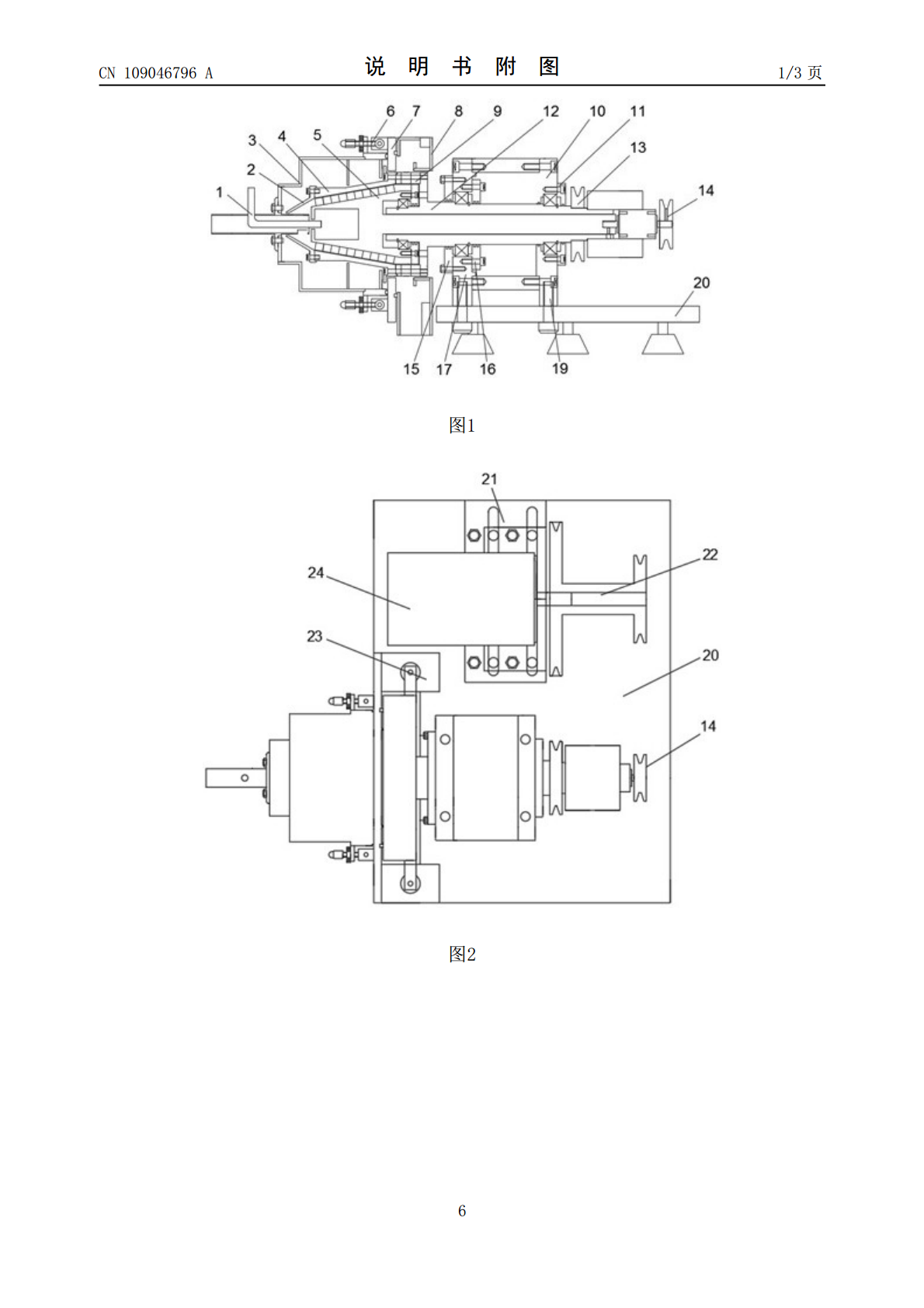

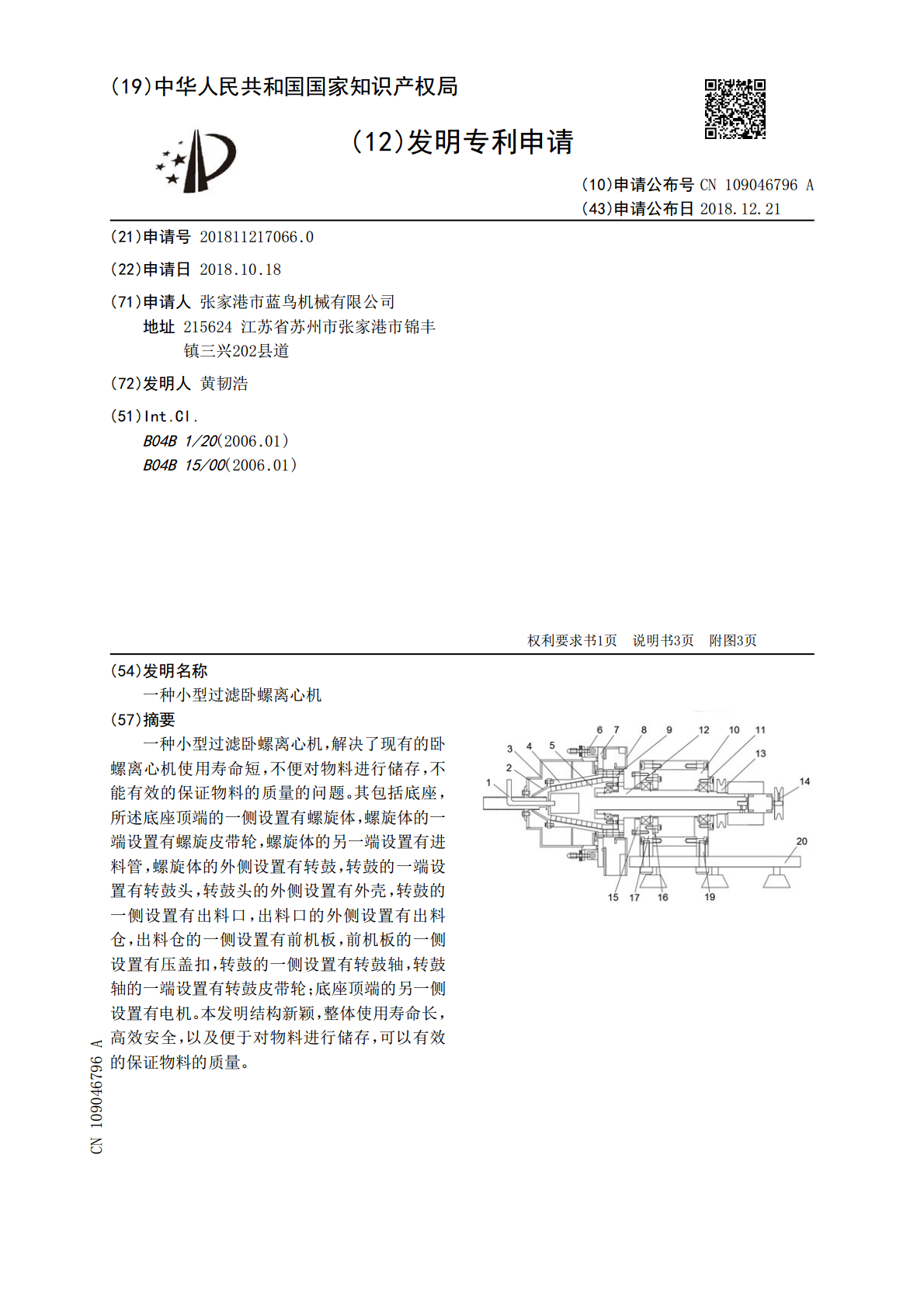

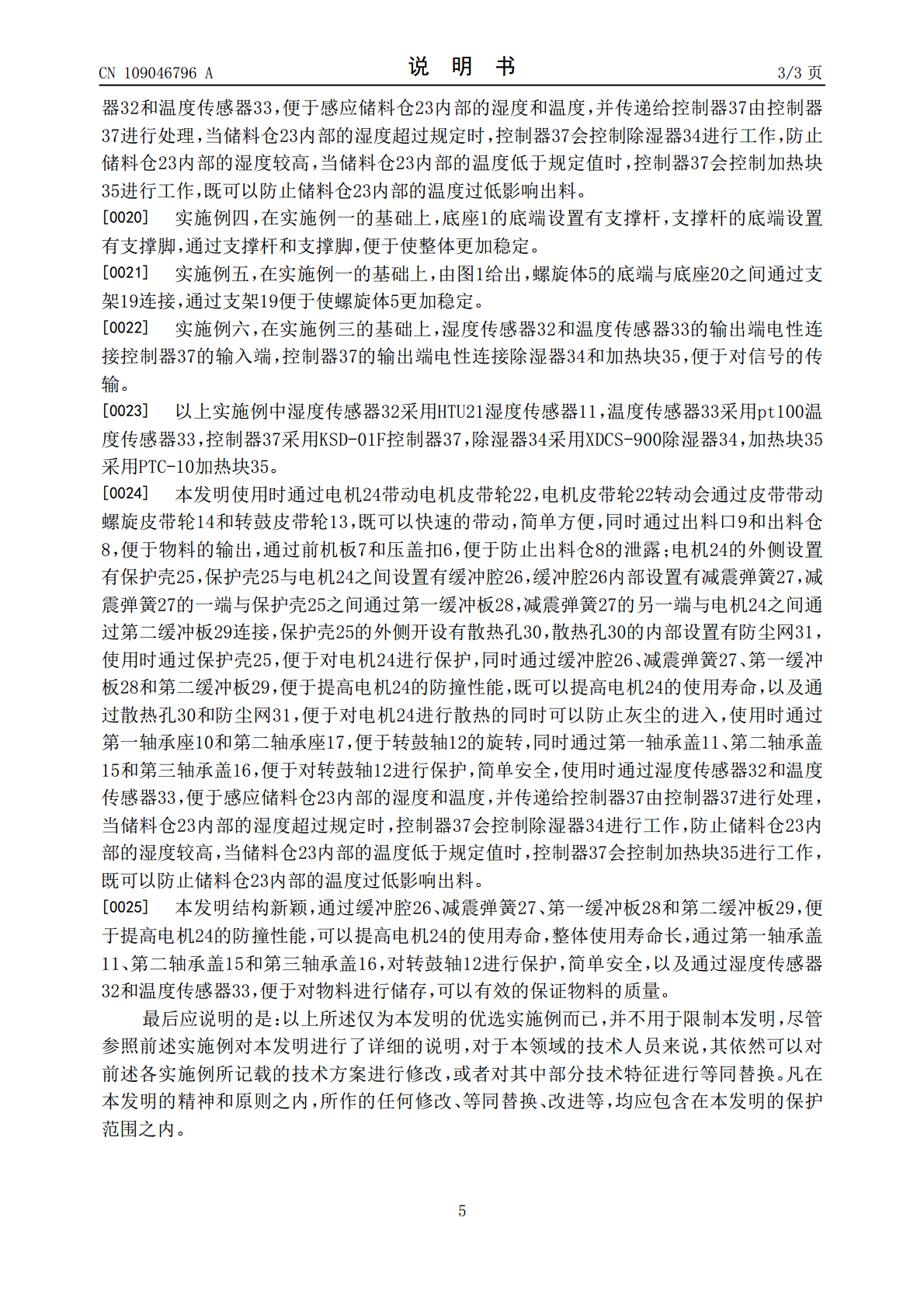

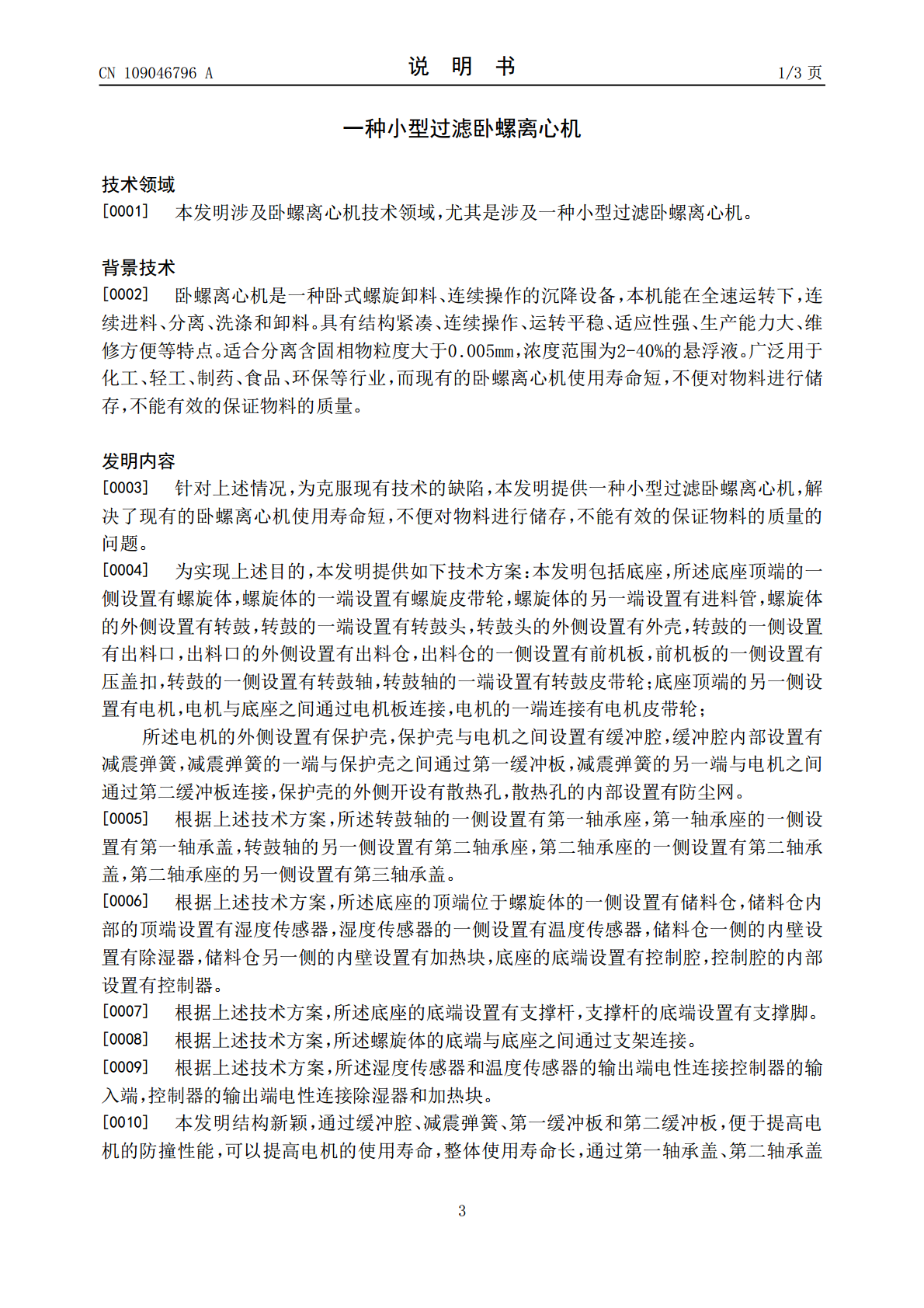

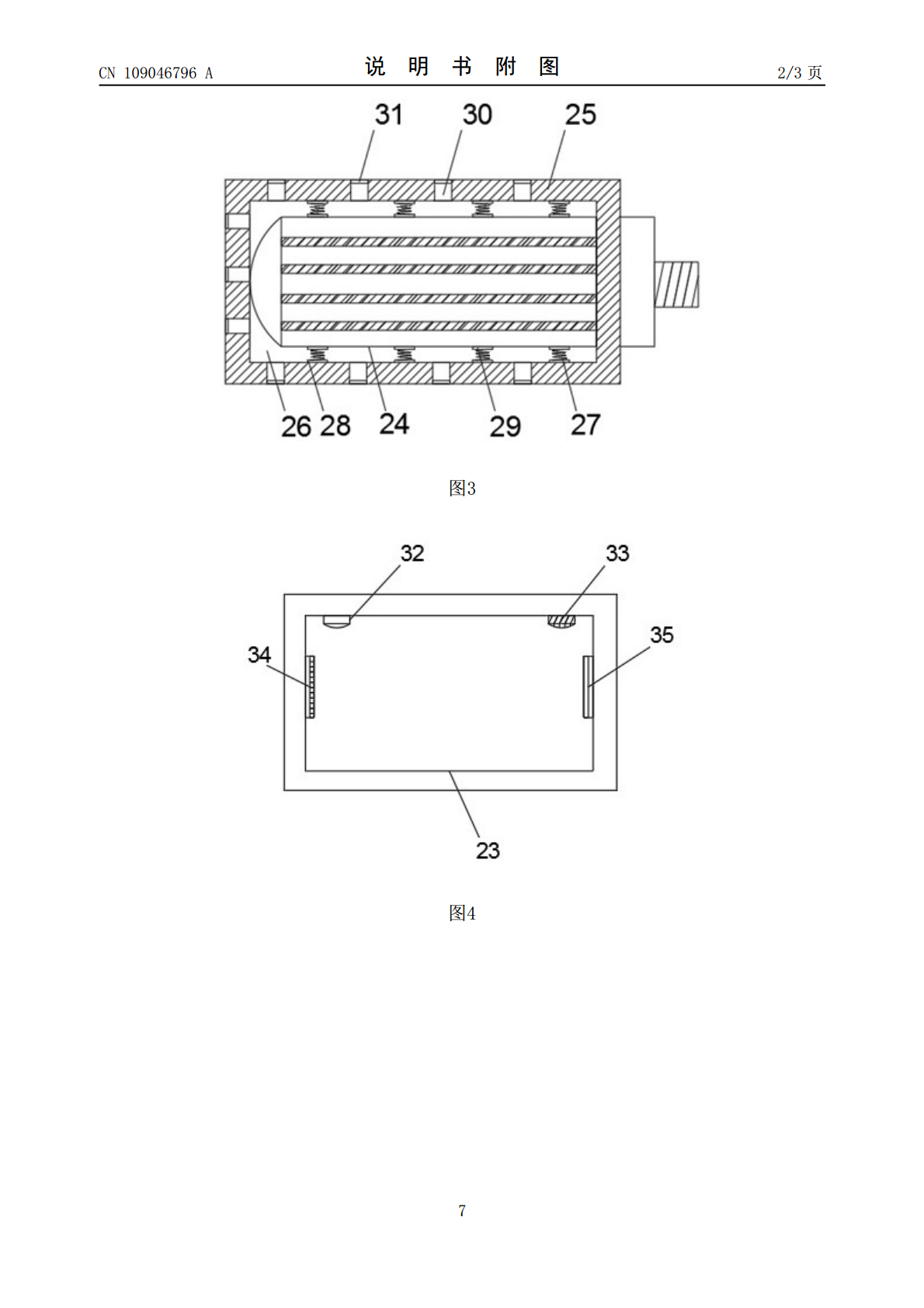

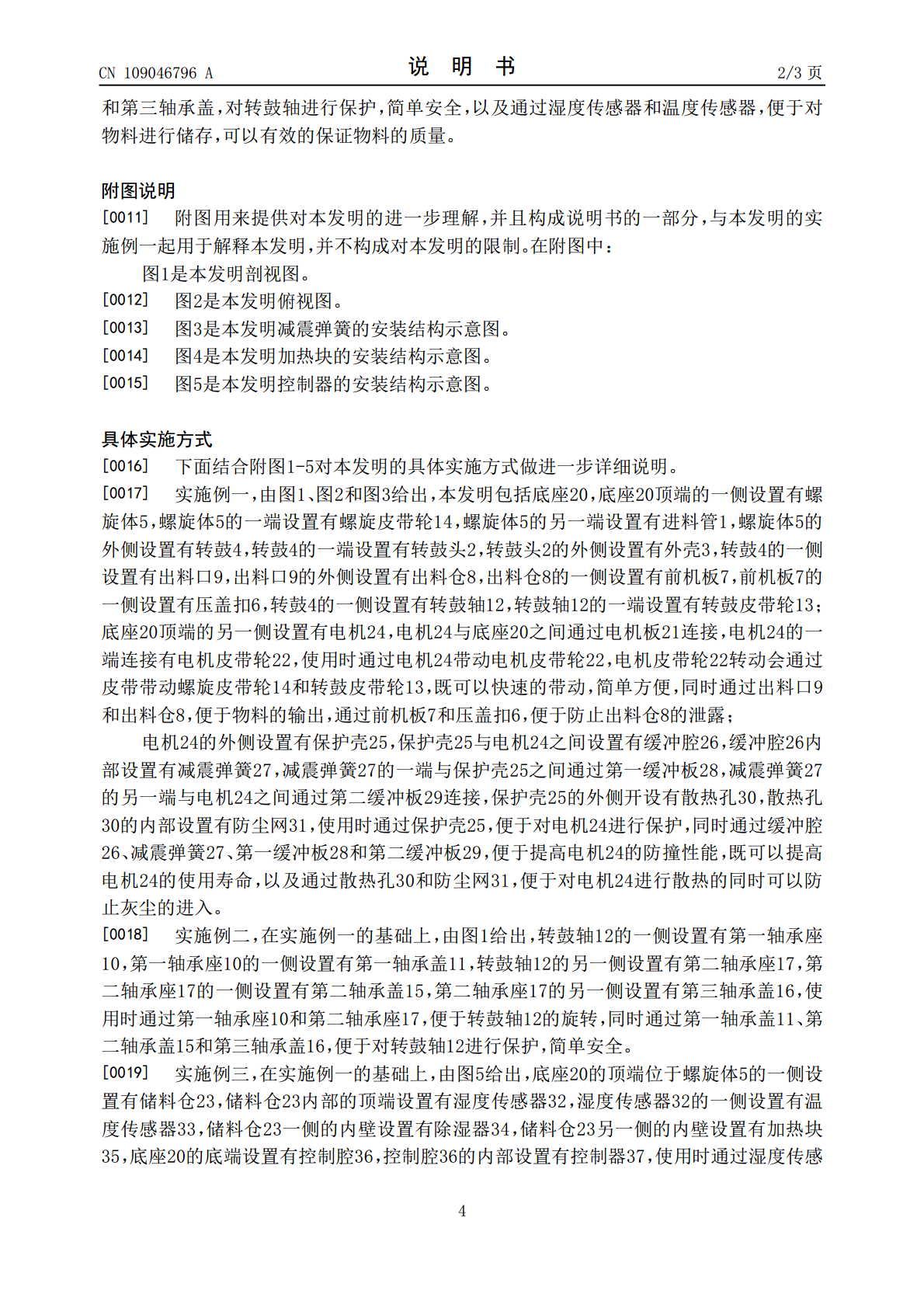

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109046796A(43)申请公布日2018.12.21(21)申请号201811217066.0(22)申请日2018.10.18(71)申请人张家港市蓝鸟机械有限公司地址215624江苏省苏州市张家港市锦丰镇三兴202县道(72)发明人黄韧浩(51)Int.Cl.B04B1/20(2006.01)B04B15/00(2006.01)权利要求书1页说明书3页附图3页(54)发明名称一种小型过滤卧螺离心机(57)摘要一种小型过滤卧螺离心机，解决了现有的卧螺离心机使用寿命短，不便对物料进行储存，不能有效的保证物料的质量的问题。其包括底座，所述底座顶端的一侧设置有螺旋体，螺旋体的一端设置有螺旋皮带轮，螺旋体的另一端设置有进料管，螺旋体的外侧设置有转鼓，转鼓的一端设置有转鼓头，转鼓头的外侧设置有外壳，转鼓的一侧设置有出料口，出料口的外侧设置有出料仓，出料仓的一侧设置有前机板，前机板的一侧设置有压盖扣，转鼓的一侧设置有转鼓轴，转鼓轴的一端设置有转鼓皮带轮；底座顶端的另一侧设置有电机。本发明结构新颖，整体使用寿命长，高效安全，以及便于对物料进行储存，可以有效的保证物料的质量。CN109046796ACN109046796A权利要求书1/1页1.一种小型过滤卧螺离心机，包括底座（20），其特征在于，所述底座（20）顶端的一侧设置有螺旋体（5），螺旋体（5）的一端设置有螺旋皮带轮（14），螺旋体（5）的另一端设置有进料管（1），螺旋体（5）的外侧设置有转鼓（4），转鼓（4）的一端设置有转鼓头（2），转鼓头（2）的外侧设置有外壳（3），转鼓（4）的一侧设置有出料口（9），出料口（9）的外侧设置有出料仓（8），出料仓（8）的一侧设置有前机板（7），前机板（7）的一侧设置有压盖扣（6），转鼓（4）的一侧设置有转鼓轴（12），转鼓轴（12）的一端设置有转鼓皮带轮（13）；底座（20）顶端的另一侧设置有电机（24），电机（24）与底座（20）之间通过电机板（21）连接，电机（24）的一端连接有电机皮带轮（22）；所述电机（24）的外侧设置有保护壳（25），保护壳（25）与电机（24）之间设置有缓冲腔（26），缓冲腔（26）内部设置有减震弹簧（27），减震弹簧（27）的一端与保护壳（25）之间通过第一缓冲板（28），减震弹簧（27）的另一端与电机（24）之间通过第二缓冲板（29）连接，保护壳（25）的外侧开设有散热孔（30），散热孔（30）的内部设置有防尘网（31）。2.根据权利要求1所述的一种小型过滤卧螺离心机，其特征在于，所述转鼓轴（12）的一侧设置有第一轴承座（10），第一轴承座（10）的一侧设置有第一轴承盖（11），转鼓轴（12）的另一侧设置有第二轴承座（17），第二轴承座（17）的一侧设置有第二轴承盖（15），第二轴承座（17）的另一侧设置有第三轴承盖（16）。3.根据权利要求1所述的一种小型过滤卧螺离心机，其特征在于，所述底座（20）的顶端位于螺旋体（5）的一侧设置有储料仓（23），储料仓（23）内部的顶端设置有湿度传感器（32），湿度传感器（32）的一侧设置有温度传感器（33），储料仓（23）一侧的内壁设置有除湿器（34），储料仓（23）另一侧的内壁设置有加热块（35），底座（20）的底端设置有控制腔（36），控制腔（36）的内部设置有控制器（37）。4.根据权利要求1所述的一种小型过滤卧螺离心机，其特征在于，所述底座（1）的底端设置有支撑杆，支撑杆的底端设置有支撑脚。5.根据权利要求1所述的一种小型过滤卧螺离心机，其特征在于，所述螺旋体（5）的底端与底座（20）之间通过支架（19）连接。6.根据权利要求3所述的一种小型过滤卧螺离心机，其特征在于，所述湿度传感器（32）和温度传感器（33）的输出端电性连接控制器（37）的输入端，控制器（37）的输出端电性连接除湿器（34）和加热块（35）。2CN109046796A说明书1/3页一种小型过滤卧螺离心机技术领域[0001]本发明涉及卧螺离心机技术领域，尤其是涉及一种小型过滤卧螺离心机。背景技术[0002]卧螺离心机是一种卧式螺旋卸料、连续操作的沉降设备，本机能在全速运转下，连续进料、分离、洗涤和卸料。具有结构紧凑、连续操作、运转平稳、适应性强、生产能力大、维修方便等特点。适合分离含固相物粒度大于0.005mm，浓度范围为2-40%的悬浮液。广泛用于化工、轻工、制药、食品、环保等行业，而现有的卧螺离心机使用寿命短，不便对物料进行储存，不能有效的保证物料的质量。发明内容[0003]针对上述情况，为克服现有技术的缺陷，本发明提供一种小型过滤卧螺离心机，解决了现有的卧螺离心机使用寿命短，不便对物料进行储存，不能有效的保证
