一种自动浇灌的家用植物种植盆.pdf

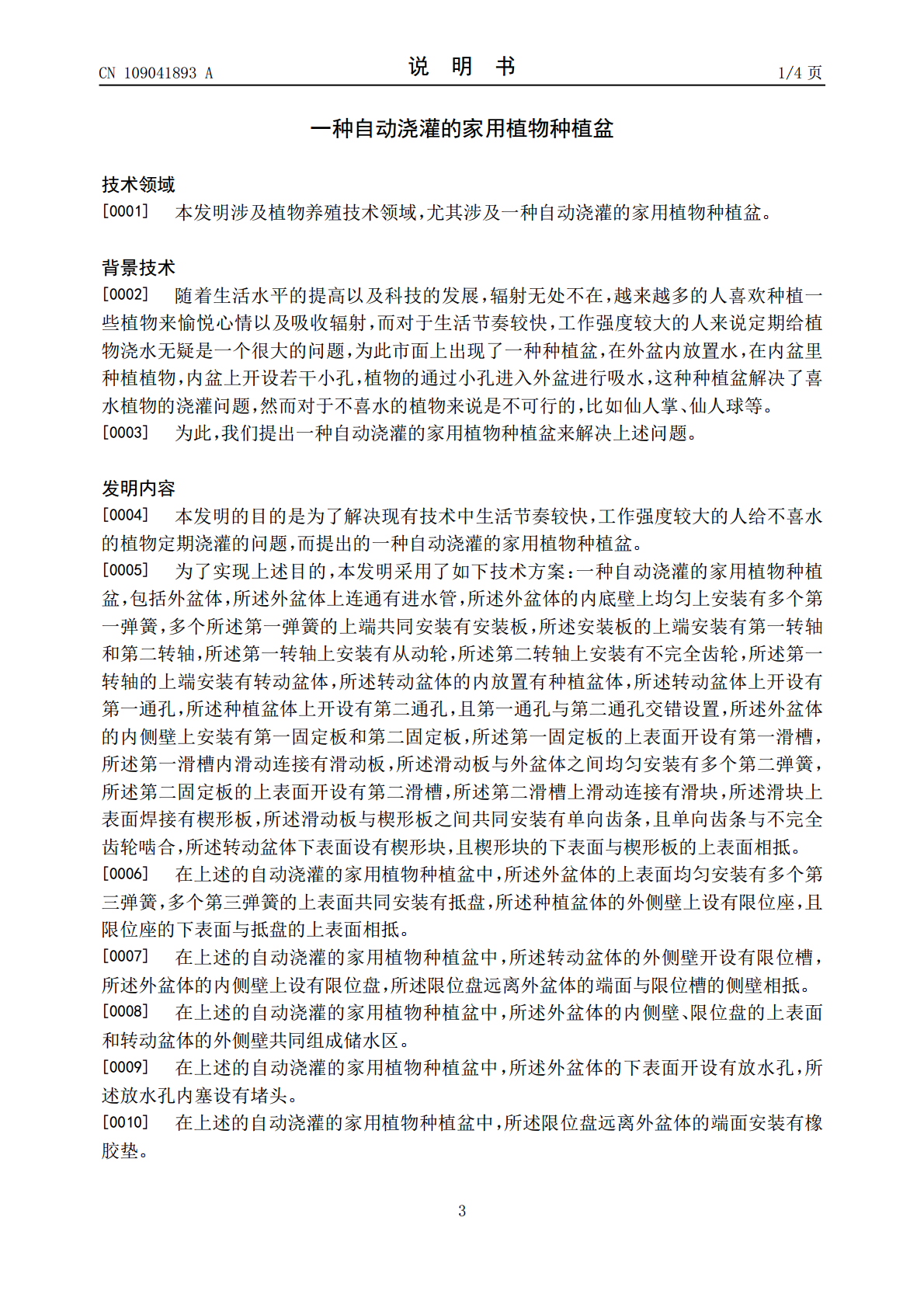

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109041893A(43)申请公布日2018.12.21(21)申请号201810766048.1(22)申请日2018.07.12(71)申请人周大兆地址110000辽宁省沈阳市沈河区东陵路120号(72)发明人周大兆(51)Int.Cl.A01G9/02(2018.01)A01G27/00(2006.01)权利要求书1页说明书4页附图2页(54)发明名称一种自动浇灌的家用植物种植盆(57)摘要本发明公开了一种自动浇灌的家用植物种植盆，包括外盆体，所述外盆体上连通有进水管，所述外盆体的内底壁上均匀上安装有多个第一弹簧，多个所述第一弹簧的上端共同安装有安装板，所述安装板的上端安装有第一转轴和第二转轴，所述第一转轴上安装有从动轮，所述第二转轴上安装有不完全齿轮，所述第一转轴的上端安装有转动盆体，所述转动盆体的内放置有种植盆体。优点在于：本发明结构巧妙，使用便捷，不需要另外购置浇水设备，同时对于不喜水的植物，在间隔一定的时间进行一次浇灌操作即可，不同程度和不同时间的按压，则第一通孔和第二通孔连通的孔径大小不同、水流入种植盆体内的速度不同，即可满足不同植物的需求。CN109041893ACN109041893A权利要求书1/1页1.一种自动浇灌的家用植物种植盆，包括外盆体(1)，其特征在于：所述外盆体(1)上连通有进水管(29)，所述外盆体(1)的内底壁上均匀上安装有多个第一弹簧(17)，多个所述第一弹簧(17)的上端共同安装有安装板(15)，所述安装板(15)的上端安装有第一转轴(7)和第二转轴(9)，所述第一转轴(7)上安装有从动轮(6)，所述第二转轴(9)上安装有不完全齿轮(10)，所述第一转轴(7)的上端安装有转动盆体(28)，所述转动盆体(28)的内放置有种植盆体(25)，所述转动盆体(28)上开设有第一通孔(14)，所述种植盆体(25)上开设有第二通孔(26)，且第一通孔(14)与第二通孔(26)交错设置，所述外盆体(1)的内侧壁上安装有第一固定板(20)和第二固定板(2)，所述第一固定板(20)的上表面开设有第一滑槽，所述第一滑槽内滑动连接有滑动板(11)，所述滑动板(11)与外盆体(1)之间均匀安装有多个第二弹簧(12)，所述第二固定板(2)的上表面开设有第二滑槽(16)，所述第二滑槽(16)上滑动连接有滑块(3)，所述滑块(3)上表面焊接有楔形板(4)，所述滑动板(11)与楔形板(4)之间共同安装有单向齿条(8)，且单向齿条(8)与不完全齿轮(10)啮合，所述转动盆体(28)下表面设有楔形块(5)，且楔形块(5)的下表面与楔形板(4)的上表面相抵。2.根据权利要求1所述的一种自动浇灌的家用植物种植盆，其特征在于：所述外盆体(1)的上表面均匀安装有多个第三弹簧(23)，多个第三弹簧(23)的上表面共同安装有抵盘(27)，所述种植盆体(25)的外侧壁上设有限位座(24)，且限位座(24)的下表面与抵盘(27)的上表面相抵。3.根据权利要求1所述的一种自动浇灌的家用植物种植盆，其特征在于：所述转动盆体(28)的外侧壁开设有限位槽(13)，所述外盆体(1)的内侧壁上设有限位盘(21)，所述限位盘(21)远离外盆体(1)的端面与限位槽(13)的侧壁相抵。4.根据权利要求3所述的一种自动浇灌的家用植物种植盆，其特征在于：所述外盆体(1)的内侧壁、限位盘(21)的上表面和转动盆体(28)的外侧壁共同组成储水区(22)。5.根据权利要求1所述的一种自动浇灌的家用植物种植盆，其特征在于：所述外盆体(1)的下表面开设有放水孔(19)，所述放水孔(19)内塞设有堵头(18)。6.根据权利要求3所述的一种自动浇灌的家用植物种植盆，其特征在于：所述限位盘(21)远离外盆体(1)的端面安装有橡胶垫。7.根据权利要求1所述的一种自动浇灌的家用植物种植盆，其特征在于：所述第一转轴(7)和第二转轴(9)均通过深沟球轴承安装在安装板(15)上。8.根据权利要求1所述的一种自动浇灌的家用植物种植盆，其特征在于：所述从动轮(6)通过普通平键与第一转轴(7)过盈配合，所述不完全齿轮(10)通过普通平键与第二转轴(9)过盈配合。2CN109041893A说明书1/4页一种自动浇灌的家用植物种植盆技术领域[0001]本发明涉及植物养殖技术领域，尤其涉及一种自动浇灌的家用植物种植盆。背景技术[0002]随着生活水平的提高以及科技的发展，辐射无处不在，越来越多的人喜欢种植一些植物来愉悦心情以及吸收辐射，而对于生活节奏较快，工作强度较大的人来说定期给植物浇水无疑是一个很大的问题，为此市面上出现了一种种植盆，在外盆内放置水，在内盆里种植植物，内盆上开设若干小孔，植物的通过小孔进入外盆进行吸
