一种减震效果好的搅拌机.pdf

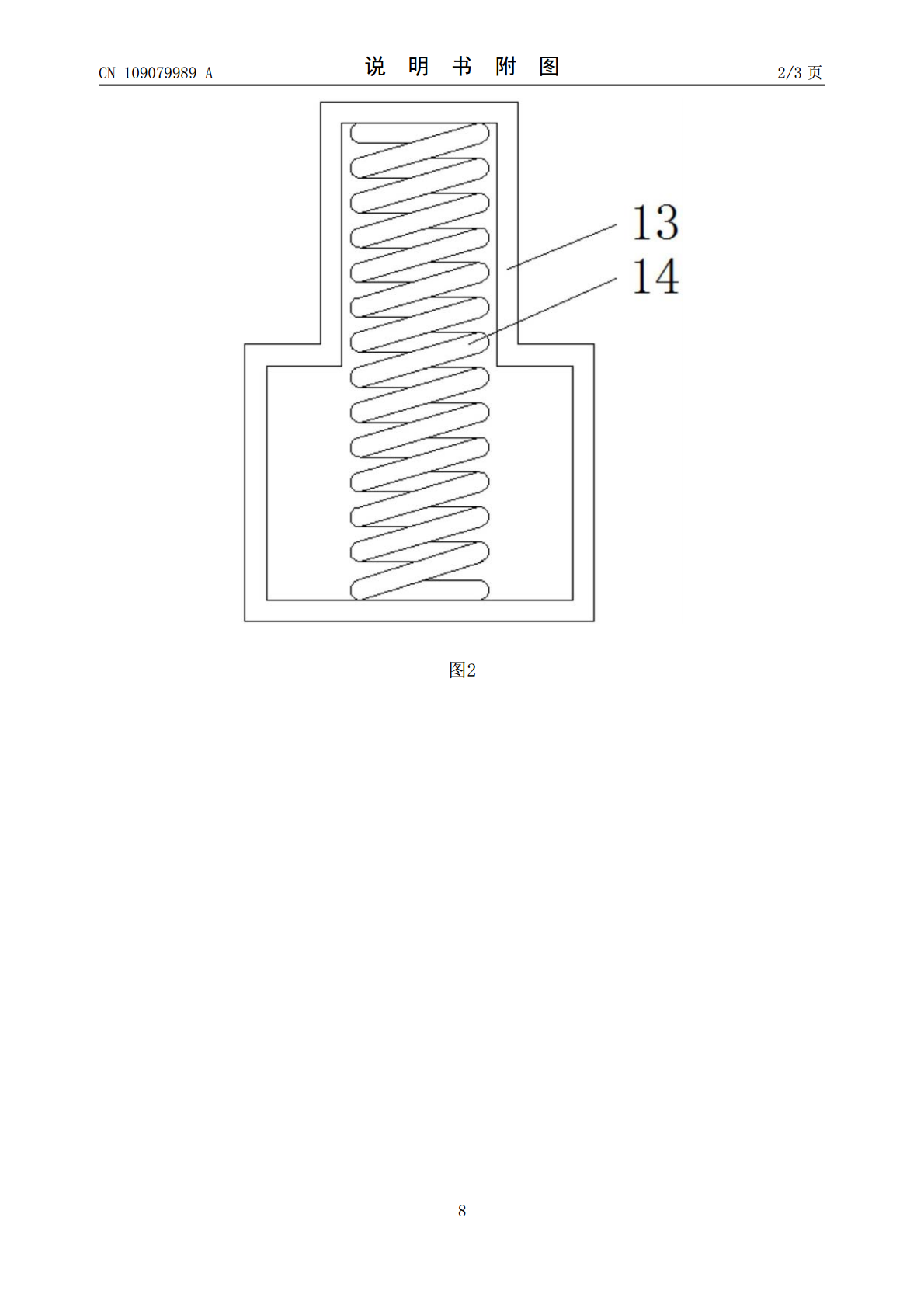

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109079989A(43)申请公布日2018.12.25(21)申请号201810905012.7(22)申请日2018.08.09(71)申请人宿迁市众创空间科技有限公司地址223700江苏省宿迁市泗阳县意杨产业科技园发展大道9号(72)发明人张杰(51)Int.Cl.B28C5/16(2006.01)B28C5/08(2006.01)权利要求书1页说明书4页附图3页(54)发明名称一种减震效果好的搅拌机(57)摘要本发明提供一种减震效果好的搅拌机，涉及工业机械技术领域。该减震效果好的搅拌机，包括外箱，所述外箱的内部设置有搅拌箱，所述搅拌箱的左右两侧均固定连接有固定板，所述固定板顶部的中央通过螺纹孔与丝杠螺纹连接，所述外箱内壁的左右两侧均开设有限位槽，所述限位槽的内部固定连接有滑轨，所述固定板远离搅拌箱的一侧通过滑轮与滑轨的侧面活动连接，所述外箱内壁底部的两端均镶嵌有轴承。该减震效果好的搅拌机，通过设置了固定板、丝杠、限位槽、第一槽轮和第二槽轮，可以改变震动频率，使搅拌箱内的物料达到充分的搅拌，而且不易使物料残留在搅拌桶内壁，使搅拌更加均匀，增加了物料的混合程度，提高了物料的产出。CN109079989ACN109079989A权利要求书1/1页1.一种减震效果好的搅拌机，包括外箱(1)，其特征在于：所述外箱(1)的内部设置有搅拌箱(2)，所述搅拌箱(2)的左右两侧均固定连接有固定板(3)，所述固定板(3)顶部的中央通过螺纹孔与丝杠(4)螺纹连接，所述外箱(1)内壁的左右两侧均开设有限位槽(5)，所述限位槽(5)的内部固定连接有滑轨(6)，所述固定板(3)远离搅拌箱(2)的一侧通过滑轮(7)与滑轨(6)的侧面活动连接，所述外箱(1)内壁底部的两端均镶嵌有轴承(8)，所述轴承(8)的内表面与丝杠(4)的底部固定连接，所述丝杠(4)正面的底部固定连接有第一槽轮(9)，两个所述第一槽轮(9)的内表面均通过皮带(10)与第二槽轮(11)的内表面传动连接，所述第二槽轮(11)的内表面通过输出轴与第一电机(12)的输出端固定连接，所述搅拌箱(2)底部的两端均固定连接有伸缩管(13)，所述搅拌箱(2)顶部的中央固定连接有第二电机(15)，所述第二电机(15)的输出端通过输出轴与转轴(16)固定连接，所述转轴(16)的侧面固定连接有搅拌杆(17)，所述搅拌杆(17)的上下两侧均固定连接有搅拌刀(18)，所述外箱(1)顶部的左侧插接有进料管(19)，所述搅拌箱(2)底部的右侧插接有出料管(20)。2.根据权利要求1所述的一种减震效果好的搅拌机，其特征在于：所述伸缩管(13)的底部与外箱(1)内壁的底部固定连接，且伸缩管(13)位于皮带(10)的背面。3.根据权利要求1所述的一种减震效果好的搅拌机，其特征在于：所述伸缩管(13)的内部固定连接有弹簧(14)，所述弹簧(14)的顶端和底端分别与伸缩管(13)内壁的顶部和底部固定连接。4.根据权利要求1所述的一种减震效果好的搅拌机，其特征在于：所述第一槽轮(9)位于轴承(8)的上方，所述第二槽轮(11)为多槽轮。5.根据权利要求1所述的一种减震效果好的搅拌机，其特征在于：所述转轴(16)的底端贯穿搅拌箱(2)的顶部并延伸至其内部。6.根据权利要求1所述的一种减震效果好的搅拌机，其特征在于：所述搅拌杆(17)的数量为四个，且每两个搅拌杆(17)为一组均匀分布在转轴(16)左右两侧。7.根据权利要求1所述的一种减震效果好的搅拌机，其特征在于：所述进料管(19)的底部由上至下依次贯穿外箱(1)的顶部和搅拌箱(2)的顶部并延伸至搅拌箱(2)的内部，且进料管(19)的侧面与搅拌箱(2)顶部搭接。2CN109079989A说明书1/4页一种减震效果好的搅拌机技术领域[0001]本发明涉及工业机械技术领域，具体为一种减震效果好的搅拌机。背景技术[0002]工业机械是指在工业建设及工业制造过程中所使用的代替人工劳动力或辅助人工劳动力的机械设备，统称叫工业机械，混凝土搅拌机就是其中一种，国内混凝土搅拌设备虽然在借鉴国外产品基础上不断创新进步，技术水平逐步提升，但就整个搅拌站而言,配料工艺的研究尚不足，尤其对于新建的混凝土搅拌站而言,往往依赖配套厂家多年积累的经验。[0003]中国专利公开号为CN203636990U公开的一种振动混凝土搅拌机，该装置不仅通过搅拌装置使混凝土在搅拌桶内搅拌，而且设置了偏振电机使搅拌机可产生震动，增加搅拌效率，但是该装置只设置了弹簧来完成震动，震动效果差，而且通过弹簧来连接搅拌箱和支撑管，固定效果差很容易在震动时造成倒塌现象，十分危险。发明内容[0004](一)解决的技术问题[0005]针对现有技术的不足，本发
