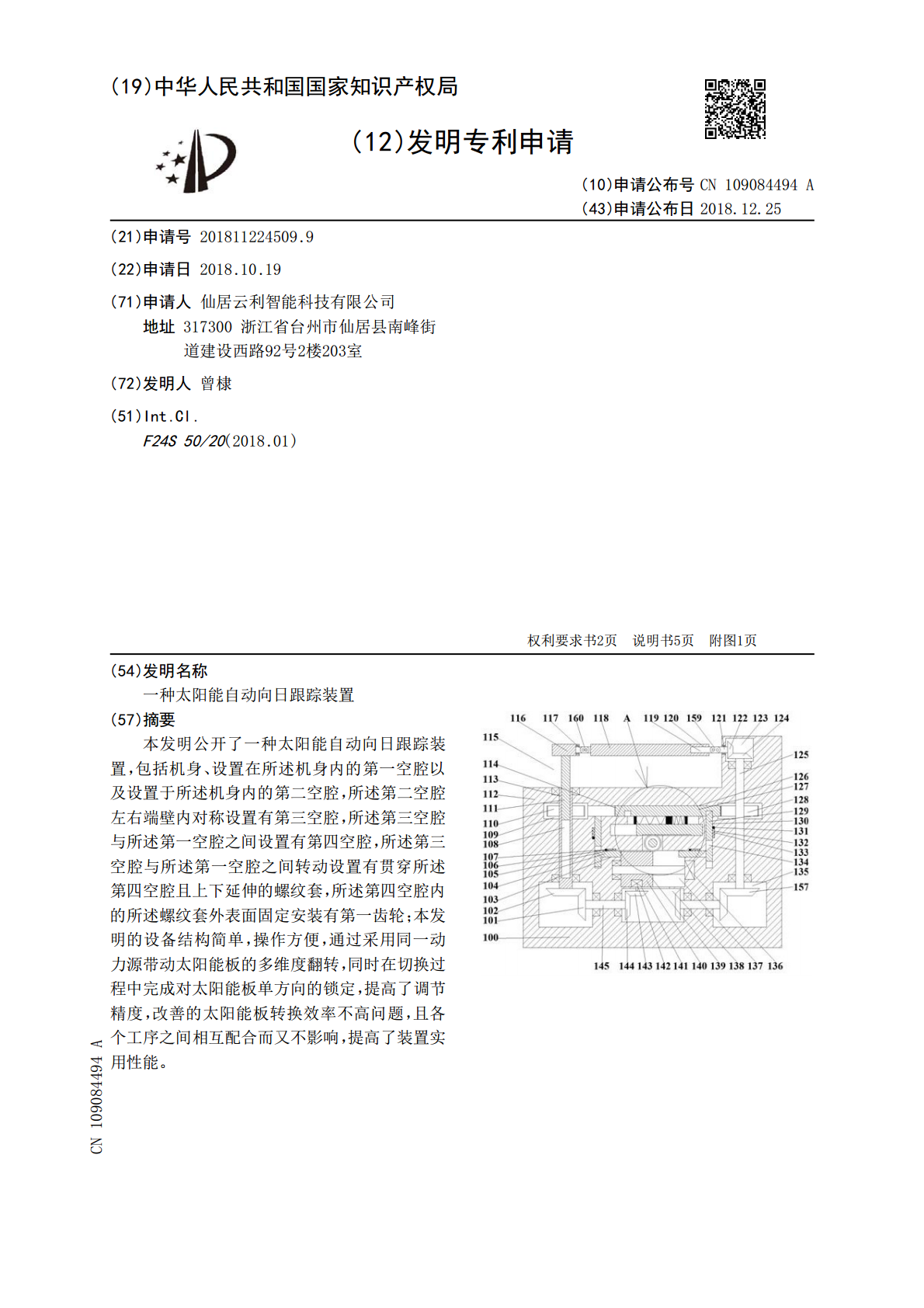

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109084494A(43)申请公布日2018.12.25(21)申请号201811224509.9(22)申请日2018.10.19(71)申请人仙居云利智能科技有限公司地址317300浙江省台州市仙居县南峰街道建设西路92号2楼203室(72)发明人曾棣(51)Int.Cl.F24S50/20(2018.01)权利要求书2页说明书5页附图1页(54)发明名称一种太阳能自动向日跟踪装置(57)摘要本发明公开了一种太阳能自动向日跟踪装置，包括机身、设置在所述机身内的第一空腔以及设置于所述机身内的第二空腔，所述第二空腔左右端壁内对称设置有第三空腔，所述第三空腔与所述第一空腔之间设置有第四空腔，所述第三空腔与所述第一空腔之间转动设置有贯穿所述第四空腔且上下延伸的螺纹套，所述第四空腔内的所述螺纹套外表面固定安装有第一齿轮；本发明的设备结构简单，操作方便，通过采用同一动力源带动太阳能板的多维度翻转，同时在切换过程中完成对太阳能板单方向的锁定，提高了调节精度，改善的太阳能板转换效率不高问题，且各个工序之间相互配合而又不影响，提高了装置实用性能。CN109084494ACN109084494A权利要求书1/2页1.本发明的一种太阳能自动向日跟踪装置，包括机身、设置在所述机身内的第一空腔以及设置于所述机身内的第二空腔，所述第二空腔左右端壁内对称设置有第三空腔，所述第三空腔与所述第一空腔之间设置有第四空腔，所述第三空腔与所述第一空腔之间转动设置有贯穿所述第四空腔且上下延伸的螺纹套，所述第四空腔内的所述螺纹套外表面固定安装有第一齿轮，所述螺纹套内设置有开口向上的第一螺纹孔，所述第一螺纹孔内螺纹配合连接有上下延伸的第一螺纹杆，所述第一螺纹杆顶部伸入所述第一空腔且末端固定安装有第一固定块，所述螺纹套底部末端伸入所述第三空腔且末端固定安装有第一锥齿轮，左侧的所述第三空腔与所述第二空腔之间转动设置有第一转轴，所述第一转轴远离所述第二空腔一侧伸入左侧的所述第三空腔且末端固定安装有与所述第一锥齿轮啮合的第二锥齿轮，所述第一转轴靠近所述第二空腔一侧伸入所述第二空腔且末端固定安装有第三锥齿轮，所述第一空腔右侧端壁内设置有第五空腔，所述第五空腔与右侧的所述第三空腔之间转动设置有贯穿所述第四空腔的第二转轴，所述第四空腔内的所述第二转轴外表面固定安装有第二齿轮，所述第二转轴顶部末端伸入所述第五空腔且末端固定安装有第四锥齿轮，所述第二转轴底部末端伸入所述第三空腔且末端固定安装有与右侧的所述第二锥齿轮啮合的第五锥齿轮，所述第五空腔与所述第一空腔之间连通设置有第三转轴，所述第五空腔内的所述第三转轴末端固定安装有与所述第四锥齿轮啮合的第六锥齿轮，所述固定块右侧端壁内转动设置有第四转轴，所述第四转轴右侧末端与太阳能固定架之间铰接连接有第一万向联轴节，所述太阳能固定架右侧端壁内设置有开口向右的花键孔，所述花键孔内可滑动的设置有花键轴，所述花键轴右侧末端与所述第三转轴左侧末端间铰接连接有第二万向联轴节。2.根据权利要求1所述的一种太阳能自动向日跟踪装置，其特征在于：第二空腔顶壁内设置有第六空腔，所述第六空腔与所述第二空腔之间连通设置有连通孔，所述第六空腔内可左右滑动的设置有滑动块，所述滑动块顶壁内固定安装有第一齿条，所述滑动块底壁内固定安装有第一电机，所述第一电机输出轴贯穿所述连通孔伸入所述第二空腔且末端固定安装有与所述第三锥齿轮啮合的第七锥齿轮，所述滑动块左右端壁内设置有左右贯通的第二螺纹孔，所述第二螺纹孔内螺纹配合连接有左右延伸的第二螺纹杆，所述第二螺纹杆左侧末端转动设置于所述第六空腔左侧端壁内，所述第二螺纹杆右侧末端与固定设置于所述第六空腔右侧端壁内的第二电机动力连接。3.根据权利要求1所述的一种太阳能自动向日跟踪装置，其特征在于：左右两个所述第四空腔之间连通设置有第一滑动孔，所述第一滑动孔内可滑动的设置有第一滑动杆，所述第一滑动杆左右端壁上固定安装有分别与所述第一齿轮以及所述第二齿轮配合的卡齿，所述第一滑动杆底壁内左右对称设置有开口向下的凹槽，所述第一滑动孔底壁内设置有第二滑动孔，所述第二滑动孔内可左右滑动的设置有第二齿条，所述第二滑动孔与所述第六空腔之间连通设置有第七空腔，所述第七空腔内可转动的设置有与所述第一齿条以及第二齿条啮合的第三齿轮，所述第一滑动孔与所述第二滑动孔之间连通设置有第一限位槽，所述第一限位槽内可滑动的设置左右对称的第一限位块以及位于左右两个所述第一限位块之间的第二限位块，左侧的所述第一限位块与所述第二限位块之间弹性设置有第一顶压弹簧，右侧的所述第一限位块与所述第二限位块之间弹性设置有第二顶压弹簧，所述第一限位块与所述第一滑动杆固定连接，所述第二限位块与所述第二齿条固定连接。
