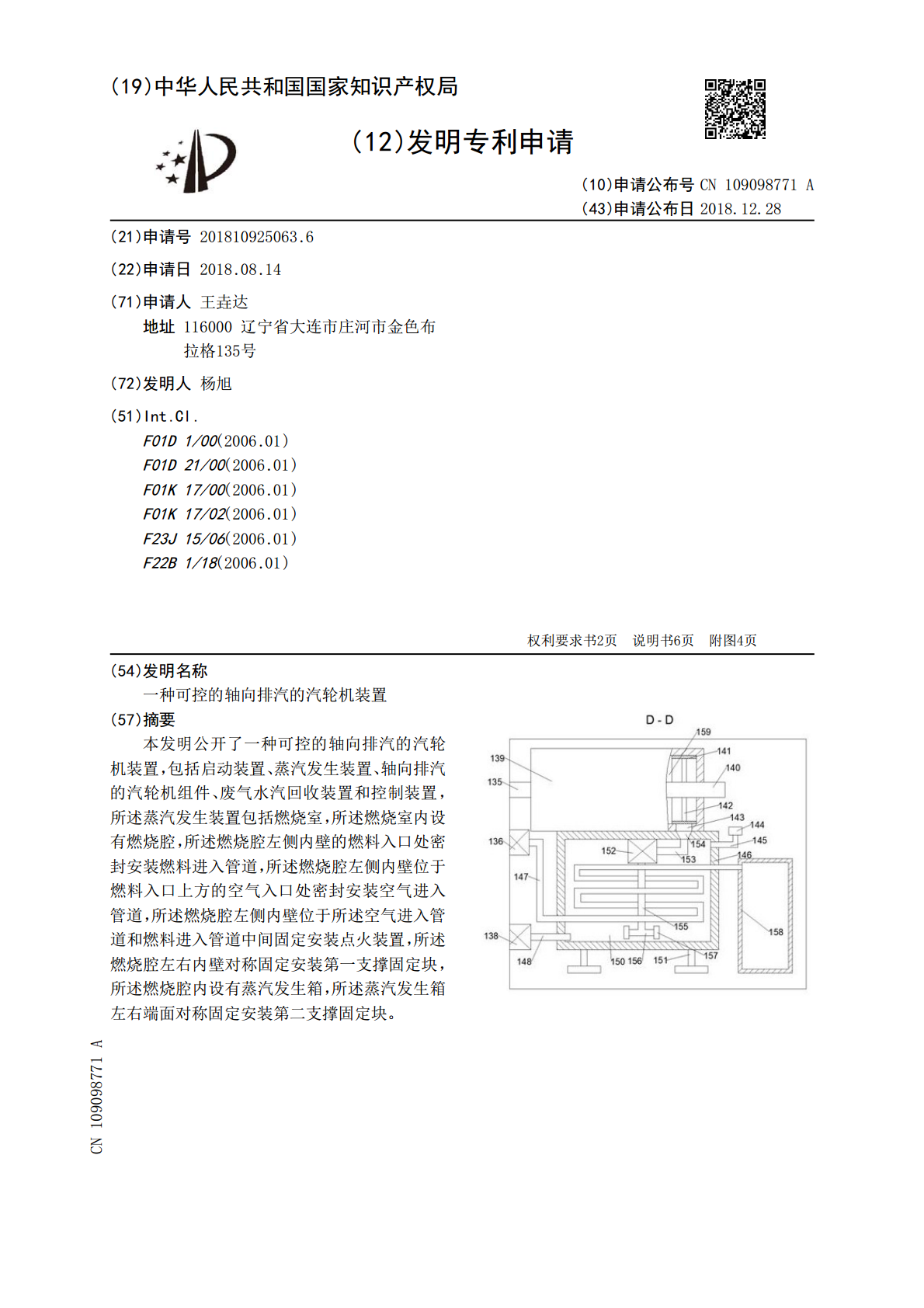

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109098771A(43)申请公布日2018.12.28(21)申请号201810925063.6(22)申请日2018.08.14(71)申请人王垚达地址116000辽宁省大连市庄河市金色布拉格135号(72)发明人杨旭(51)Int.Cl.F01D1/00(2006.01)F01D21/00(2006.01)F01K17/00(2006.01)F01K17/02(2006.01)F23J15/06(2006.01)F22B1/18(2006.01)权利要求书2页说明书6页附图4页(54)发明名称一种可控的轴向排汽的汽轮机装置(57)摘要本发明公开了一种可控的轴向排汽的汽轮机装置，包括启动装置、蒸汽发生装置、轴向排汽的汽轮机组件、废气水汽回收装置和控制装置，所述蒸汽发生装置包括燃烧室，所述燃烧室内设有燃烧腔，所述燃烧腔左侧内壁的燃料入口处密封安装燃料进入管道，所述燃烧腔左侧内壁位于燃料入口上方的空气入口处密封安装空气进入管道，所述燃烧腔左侧内壁位于所述空气进入管道和燃料进入管道中间固定安装点火装置，所述燃烧腔左右内壁对称固定安装第一支撑固定块，所述燃烧腔内设有蒸汽发生箱，所述蒸汽发生箱左右端面对称固定安装第二支撑固定块。CN109098771ACN109098771A权利要求书1/2页1.根据本发明实施例的一种可控的轴向排汽的汽轮机装置，包括启动装置、蒸汽发生装置、轴向排汽的汽轮机组件、废气水汽回收装置和控制装置，其特征在于：所述蒸汽发生装置包括燃烧室，所述燃烧室内设有燃烧腔，所述燃烧腔左侧内壁的燃料入口处密封安装燃料进入管道，所述燃烧腔左侧内壁位于燃料入口上方的空气入口处密封安装空气进入管道，所述燃烧腔左侧内壁位于所述空气进入管道和燃料进入管道中间固定安装点火装置，所述燃烧腔左右内壁对称固定安装第一支撑固定块，所述燃烧腔内设有蒸汽发生箱，所述蒸汽发生箱左右端面对称固定安装第二支撑固定块，所述第二支撑固定块底部端面与所述第一支撑固定块顶部端面接触，所述蒸汽发生箱内设有蒸汽发生腔，所述蒸汽发生腔右侧内壁的蒸汽出口密封安装蒸汽输送管道，所述蒸汽输送管道向右延伸贯穿所述燃烧室右侧端面与所述轴向排汽的汽轮机组件密封连接，所述蒸汽发生腔底部的进水口处密封安装加水管道，所述加水管道在所述燃烧腔内曲折延伸贯穿所述燃烧室右侧端面，所述燃烧室左侧设有燃料箱体，所述燃料箱体内设有燃料腔，所述燃料腔右侧内壁的燃料出口处密封安装燃料吸取管道，所述燃料箱体右侧端面固定安装第一压力泵，所述第一压力泵的进气口与所述燃料吸取管道密封连接，所述第一压力泵右侧的出气口处与所述燃料进入管道密封连接，所述燃料腔左侧内壁处的燃料入口处密封安装燃料添加管道，所述燃料添加管道顶部固定安装第一料斗，所述燃料箱体左侧设有L型固定底板，所述L型固定底板水平部分的顶部端面固定安装空气压缩机，所述空气压缩机顶部的空气出口处与所述空气进入管道密封连接，所述空气压缩机内的叶片的驱动轴的左侧端面密封连接压缩机主轴，所述空气压缩机左侧端面下方密封安装空气压缩管道，所述L型固定底板左侧设有启动装置，所述启动装置包括动力箱体，所述动力箱体内设有动力腔，所述动力腔的左右内壁之间转动配合安装启动轴，所述启动轴向右延伸贯穿所述动力箱体右侧端面，所述启动轴与所述压缩机主轴通过联轴器固定连接，所述启动轴位于所述动力腔的轴上左右对称固定安装棘轮，左右所述棘轮的左右两侧的启动轴上固定安装限位块，左右所述棘轮之间的启动轴上固定安装限位块，所述限位块之间的启动轴上转动配合安装转动轴套，所述转动轴套外侧固定安装若干第一支撑杆，所述第一支撑杆外侧固定安装滚动外轮，所述滚动外轮内设有滚轮腔，所述滚轮腔底壁固定安装铰接座，所述铰接座铰接安装棘爪，所述棘爪与所述棘轮的棘齿卡紧，所述棘爪前侧端面与所述滚轮腔之间固定安装顶压弹簧，所述滚动外轮外侧端面设有外齿圈，所述动力腔左侧内壁内固定安装驱动电机，所述驱动电机右侧的输出轴的右侧端面固定连接驱动轴，所述驱动轴向右延伸与所述动力腔右侧内壁转动配合，所述驱动轴上固定安装驱动齿轮，所述驱动齿轮与所述滚动外轮外侧的外齿圈啮合。2.根据权利要求1所述的一种可控的轴向排汽的汽轮机装置，其特征在于：所述废气水汽回收装置包括固定安装在所述燃烧室右侧端面的第二压力泵，所述第二压力泵左侧的出水口与所述加水管道密封连接，所述第二压力泵右侧的进水口处密封安装吸水管道，所述燃烧室右侧设有废气水汽回收箱，所述废气水汽回收箱内设有废气水汽回收腔，所述吸水管道向右延伸贯穿所述废气水汽回收箱左侧端面进入所述废气水汽回收腔内，所述燃烧室右侧端面固定安装第一空气泵，所述第一空气泵左侧的进气口处密封安装废气回收管道，所述废气回收管道向
