高效堆肥搅拌设备.pdf

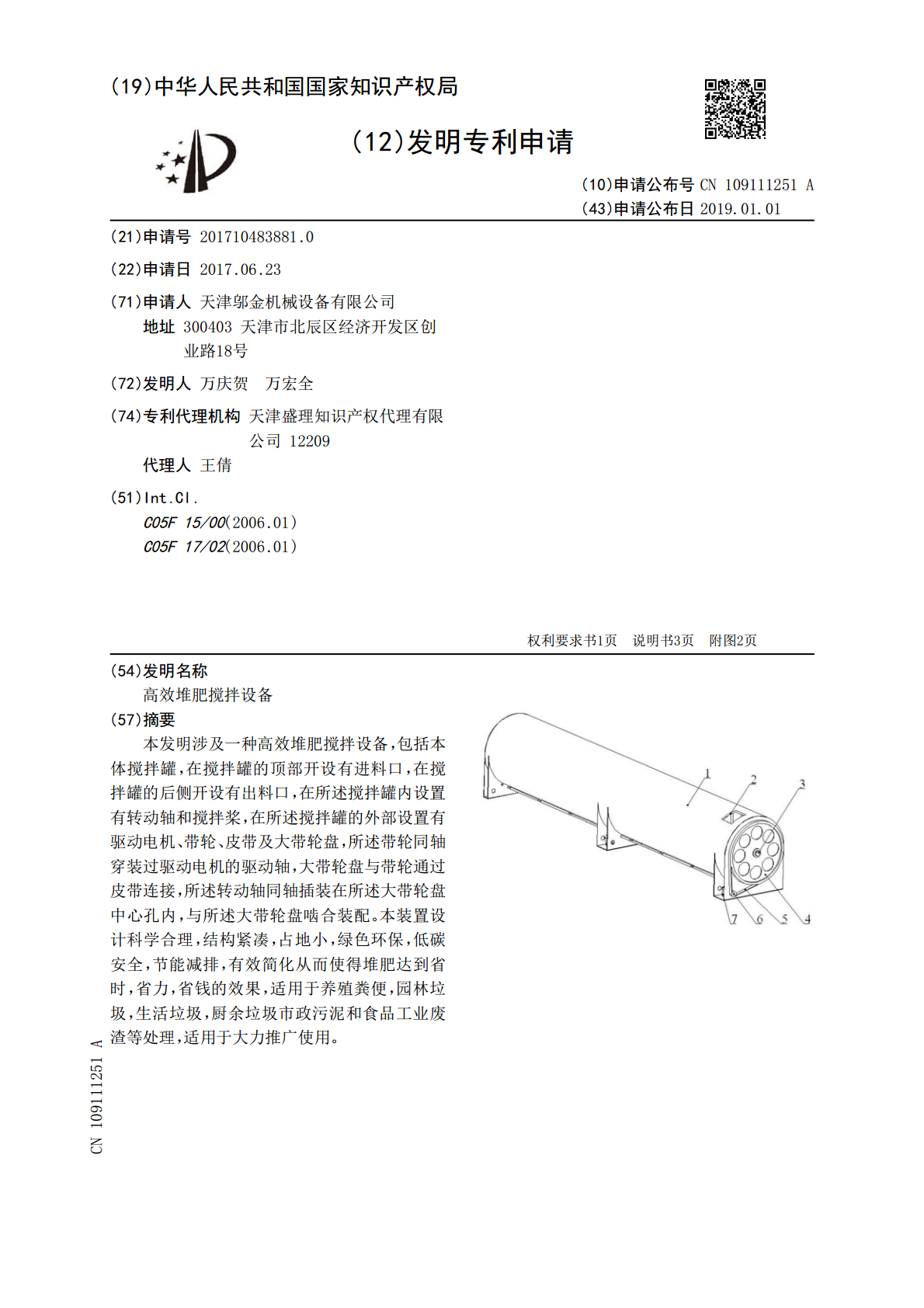

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109111251A(43)申请公布日2019.01.01(21)申请号201710483881.0(22)申请日2017.06.23(71)申请人天津邬金机械设备有限公司地址300403天津市北辰区经济开发区创业路18号(72)发明人万庆贺万宏全(74)专利代理机构天津盛理知识产权代理有限公司12209代理人王倩(51)Int.Cl.C05F15/00(2006.01)C05F17/02(2006.01)权利要求书1页说明书3页附图2页(54)发明名称高效堆肥搅拌设备(57)摘要本发明涉及一种高效堆肥搅拌设备，包括本体搅拌罐，在搅拌罐的顶部开设有进料口，在搅拌罐的后侧开设有出料口，在所述搅拌罐内设置有转动轴和搅拌桨，在所述搅拌罐的外部设置有驱动电机、带轮、皮带及大带轮盘，所述带轮同轴穿装过驱动电机的驱动轴，大带轮盘与带轮通过皮带连接，所述转动轴同轴插装在所述大带轮盘中心孔内，与所述大带轮盘啮合装配。本装置设计科学合理，结构紧凑，占地小，绿色环保，低碳安全，节能减排，有效简化从而使得堆肥达到省时，省力，省钱的效果，适用于养殖粪便，园林垃圾，生活垃圾，厨余垃圾市政污泥和食品工业废渣等处理，适用于大力推广使用。CN109111251ACN109111251A权利要求书1/1页1.一种高效堆肥搅拌设备，包括本体搅拌罐，在搅拌罐的顶部开设有进料口，在搅拌罐的后侧开设有出料口，其特征在于：在所述搅拌罐内设置有转动轴和搅拌桨，所述的转动轴同轴安装在搅拌罐内，若干根搅拌桨垂直可拆卸安装在转动轴上，在所述搅拌罐的外部设置有驱动电机、带轮、皮带及大带轮盘，所述驱动电机设置在搅拌罐一侧外部，所述带轮同轴穿装过驱动电机的驱动轴，所述大带轮盘设置在搅拌罐外部安装带轮一侧，大带轮盘与带轮通过皮带连接，所述转动轴同轴插装在所述大带轮盘中心孔内，与所述大带轮盘啮合装配，在所述搅拌罐的内部底侧设置有鼓风机和输气管道，所述的鼓风机设置在搅拌罐尾端底部，接近出料口，所述输气管道布设在搅拌罐底部，该输气管道与所述鼓风机连通。2.根据权利要求1所述的一种高效堆肥搅拌设备，其特征在于：同一垂直面内的两根反方向的搅拌桨为一组，每组搅拌桨之间相互间隔平行设置。3.根据权利要求1所述的一种高效堆肥搅拌设备，其特征在于：在所述输气管上均匀开设有若干气孔。2CN109111251A说明书1/3页高效堆肥搅拌设备技术领域[0001]本发明属于农业机械设备领域，涉及堆肥机，尤其是一种高效堆肥搅拌设备。背景技术[0002]堆肥是利用作物秸杆、杂草、树叶、泥炭、垃圾以及其它废弃物等为主要原料，混合人畜粪尿经堆制腐解而成的有机肥料。堆肥所含营养物质比较丰富，且肥效长而稳定，同时有利于促进土壤固粒结构的形成，能增加土壤保水、保温、透气、保肥的能力，而且与化肥混合使用又可弥补化肥所含养分单一，长期单一使用化肥使土壤板结、保水、保肥性能减退的缺陷。[0003]堆肥主要利用多种微生物的作用，将物料的有机残体进行矿质化、腐殖化和无害化，使各种复杂的有机态养分转化为可溶性养分和腐殖质，同时利用堆积时所产生的高温(60-70℃)来杀死原材料中所带来的病菌、虫卵和杂草种子，达到无害化的目的。因此，为了获得优质堆肥，在堆制过程中，千方百计地为微生物的生命活动创造良好的条件，是加快堆肥腐熟和提高肥效的关键。[0004]现有技术中使用堆肥桶或罐来容纳要被转化为堆肥的有机废料，在堆肥桶或罐内设置搅拌装置也是公知的，但现有技术中的堆肥机存在较多缺陷：[0005]1、由于微生物的作用跟温度和湿度条件密切相关，因此，控制堆肥过程的温度和湿度是使堆肥顺利进行的关键。对物料充分搅拌可以有效提高物料接触面积从而更加适宜堆肥温度和湿度要求，进而提高堆肥效率，但由于堆肥原料和堆体的不同，单一的搅拌强度和方式并非都能达到好氧堆肥的高温要求，堆肥温度、湿度不好控制从而影响堆肥效果；[0006]2、目前，常用的堆肥机驱动装置为大型电机系统，功率大，耗能高，有文献记载使用太阳能发电系统节能环保，但是耗时长效率低下，延长堆肥时间，增加处理人力成本，效率低下；[0007]3、对于冬季初春等个别时节气温较低或者垃圾水分含量较高时，现有技术中的堆肥机阻碍发酵温度的上升，经常出现发酵时间偏长以及大肠杆菌等有害菌落死亡率不达标等问题，从而导致发酵产出的有机肥料达不到国家标准。发明内容[0008]本发明的目的在于克服现有技术的不足之处，提供一种利于有机堆料充分混合、保温效果好、自动化程度高且耗能低的高效堆肥搅拌设备。[0009]本发明解决上述技术问题是采取以下技术方案实现的：[0010]一种高效堆肥搅拌设备，包括本体搅拌罐，在搅拌罐的顶部开设有进料口，在搅拌罐的后侧开设有
