一种变压器自动检测系统及其变压器自动检测方法.pdf

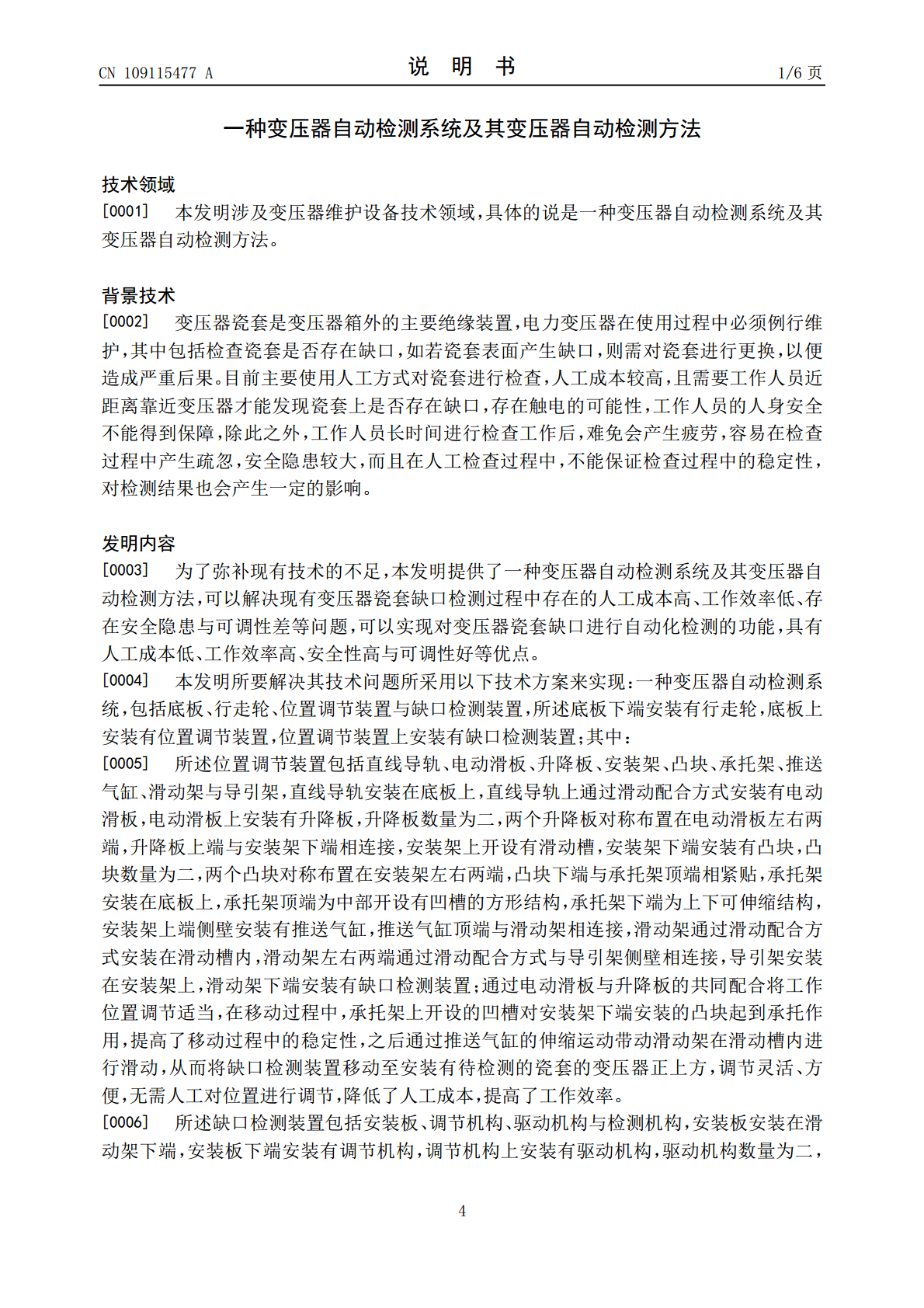

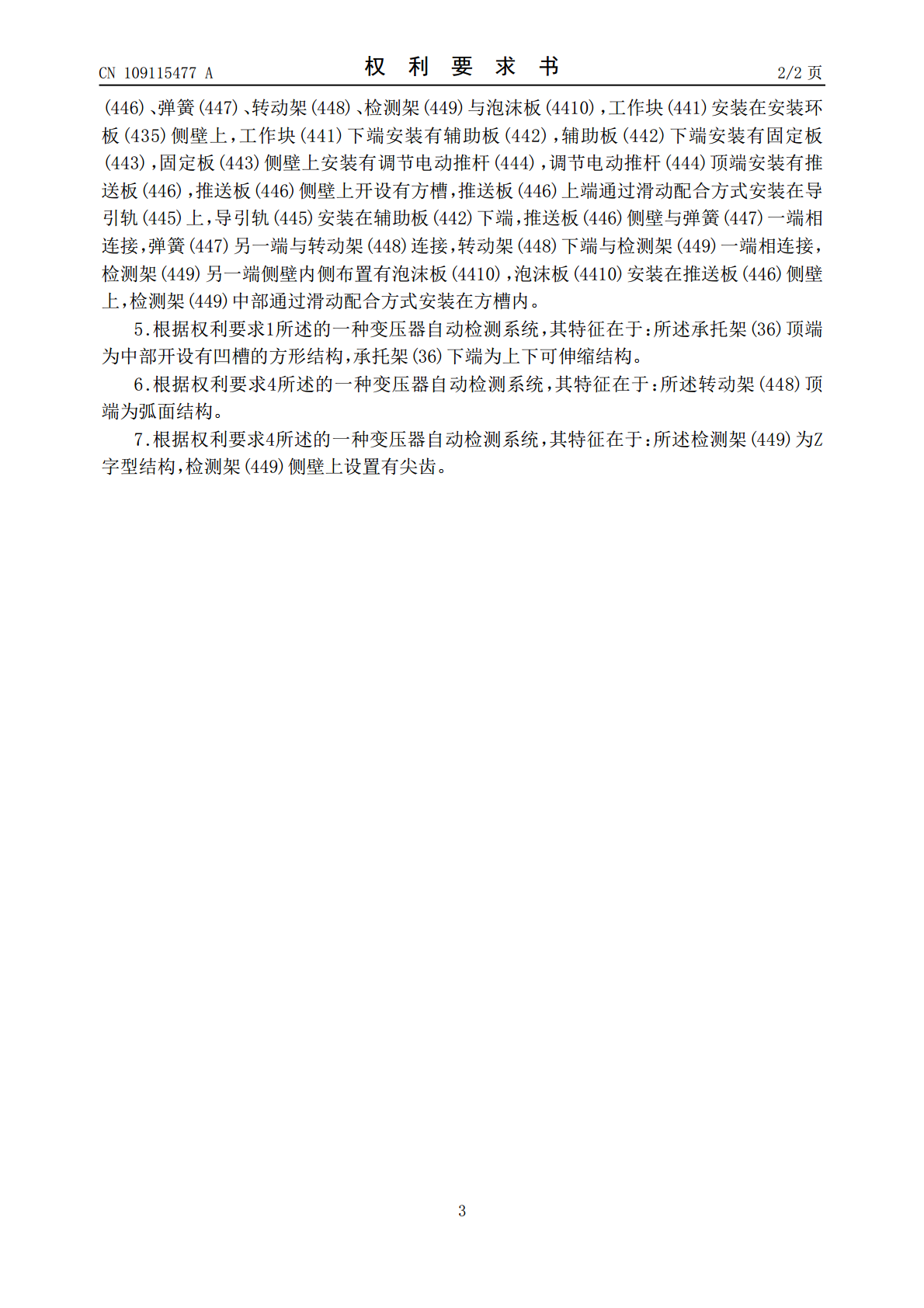

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109115477A(43)申请公布日2019.01.01(21)申请号201810859399.7(22)申请日2018.08.01(71)申请人储晓慧地址210000江苏省南京市玄武区孝陵卫街200号(72)发明人储晓慧(51)Int.Cl.G01M13/00(2006.01)权利要求书2页说明书6页附图3页(54)发明名称一种变压器自动检测系统及其变压器自动检测方法(57)摘要本发明涉及一种变压器自动检测系统及其变压器自动检测方法，包括底板、行走轮、位置调节装置与缺口检测装置，底板下端安装有行走轮，底板上安装有位置调节装置，位置调节装置上安装有缺口检测装置，位置调节装置包括直线导轨、电动滑板、升降板、安装架、凸块、承托架、推送气缸、滑动架与导引架，缺口检测装置包括安装板、调节机构、驱动机构与检测机构。本发明可以解决现有变压器瓷套缺口检测过程中存在的人工成本高、工作效率低、存在安全隐患与可调性差等问题，可以实现对变压器瓷套缺口进行自动化检测的功能，具有人工成本低、工作效率高、安全性高与可调性好等优点。CN109115477ACN109115477A权利要求书1/2页1.一种变压器自动检测系统，包括底板(1)、行走轮(2)、位置调节装置(3)与缺口检测装置(4)，其特征在于：所述底板(1)下端安装有行走轮(2)，底板(1)上安装有位置调节装置(3)，位置调节装置(3)上安装有缺口检测装置(4)；其中：所述位置调节装置(3)包括直线导轨(31)、电动滑板(32)、升降板(33)、安装架(34)、凸块(35)、承托架(36)、推送气缸(37)、滑动架(38)与导引架(39)，直线导轨(31)安装在底板(1)上，直线导轨(31)上通过滑动配合方式安装有电动滑板(32)，电动滑板(32)上安装有升降板(33)，升降板(33)数量为二，两个升降板(33)对称布置在电动滑板(32)左右两端，升降板(33)上端与安装架(34)下端相连接，安装架(34)上开设有滑动槽，安装架(34)下端安装有凸块(35)，凸块(35)数量为二，两个凸块(35)对称布置在安装架(34)左右两端，凸块(35)下端与承托架(36)顶端相紧贴，承托架(36)安装在底板(1)上，安装架(34)上端侧壁安装有推送气缸(37)，推送气缸(37)顶端与滑动架(38)相连接，滑动架(38)通过滑动配合方式安装在滑动槽内，滑动架(38)左右两端通过滑动配合方式与导引架(39)侧壁相连接，导引架(39)安装在安装架(34)上，滑动架(38)下端安装有缺口检测装置(4)；所述缺口检测装置(4)包括安装板(41)、调节机构(42)、驱动机构(43)与检测机构(44)，安装板(41)安装在滑动架(38)下端，安装板(41)下端安装有调节机构(42)，调节机构(42)上安装有驱动机构(43)，驱动机构(43)数量为二，且两个驱动机构(43)对称布置在调节机构(42)左右两侧，驱动机构(43)下端安装有检测机构(44)。2.根据权利要求1所述的一种变压器自动检测系统，其特征在于：所述调节机构(42)包括直线滑轨(421)、滑动块(422)、固定块(423)、升降伸缩板(424)、上下伸缩板(425)、连接伸缩板(426)、升降气缸(427)、双向调节气缸(428)、安装座(429)与连接块(4210)，直线滑轨(421)安装在安装板(41)下端，直线滑轨(421)上通过滑动配合方式安装有滑动块(422)，滑动块(422)数量为二，且两个滑动块(422)对称布置在直线滑轨(421)左右两端，直线滑轨(421)中部安装有固定块(423)，固定块(423)前后两端安装有升降伸缩板(424)，升降伸缩板(424)外侧布置有升降气缸(427)，升降气缸(427)安装在固定块(423)下端，升降气缸(427)顶端与连接伸缩板(426)相连接，连接伸缩板(426)上端安装有上下伸缩板(425)，上下伸缩板(425)数量为二，两块上下伸缩板(425)对称布置在连接伸缩板(426)左右两端，上下伸缩板(425)上端与滑动块(422)下端相连接，且两块上下伸缩板(425)内壁分别与双向调节气缸(428)一端相连接，双向调节气缸(428)通过安装座(429)安装在固定块(423)下端，上下伸缩板(425)外壁安装有连接块(4210)，连接块(4210)与驱动机构(43)侧壁相连接。3.根据权利要求1所述的一种变压器自动检测系统，其特征在于：所述驱动机构(43)包括伸缩套筒(431)、从动齿轮(432)、主动齿轮(433)、驱动电机(434)与安装环板(435)，伸缩套筒(431)通过轴承安装在滑动块(422)下端，伸缩套筒(431)
