一种具有除尘功效的木材用运输装置.pdf

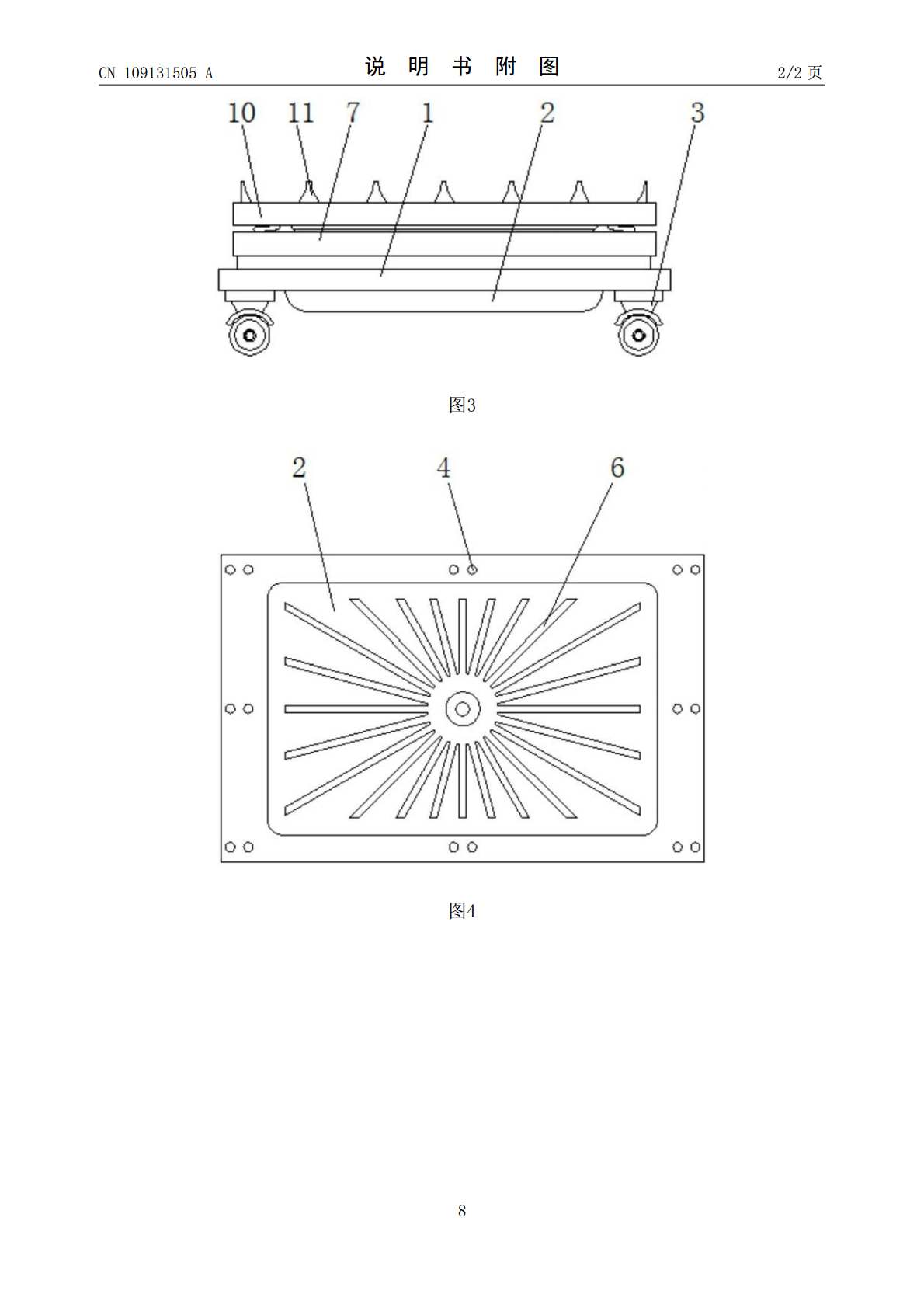

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109131505A(43)申请公布日2019.01.04(21)申请号201811119768.5(22)申请日2018.09.25(71)申请人湖州南浔双杨木业有限公司地址313000浙江省湖州市南浔区旧馆镇寺桥村河滨路58号(72)发明人邱峰(74)专利代理机构北京方圆嘉禾知识产权代理有限公司11385代理人董芙蓉(51)Int.Cl.B62B3/04(2006.01)B62B5/00(2006.01)B08B5/04(2006.01)权利要求书1页说明书4页附图2页(54)发明名称一种具有除尘功效的木材用运输装置(57)摘要本发明公开了一种具有除尘功效的木材用运输装置，包括底座圈、上层基座和固定套圈，所述底座圈的中部固定有积尘仓，且底座圈的下方固定有万向轮，所述底座圈的上方设置有连接螺丝，且底座圈的右端上方连接有控制把手，所述积尘仓的内部固定有限位爪盘，所述下层基座的上方固定有复合橡胶层，且复合橡胶层远离中心线的一侧均设置有承压弹簧，所述上层基座的上方设置有限位条。该具有除尘功效的木材用运输装置，与现有的普通运输装置相比，在保持功能性的同时尽可能的减少了设备的内外部结构体，使整个设备在使用过程中更加方便快捷，并且在对木材的运输过程中具有除尘收集能力，对灰尘可以集中收集，有效的满足了人们的使用需求。CN109131505ACN109131505A权利要求书1/1页1.一种具有除尘功效的木材用运输装置，包括底座圈（1）、上层基座（10）和固定套圈（14），其特征在于：所述底座圈（1）的中部固定有积尘仓（2），且底座圈（1）的下方固定有万向轮（3），所述底座圈（1）的上方设置有连接螺丝（4），且底座圈（1）的右端上方连接有控制把手（5），所述积尘仓（2）的内部固定有限位爪盘（6），且积尘仓（2）的上方设置有下层基座（7），所述下层基座（7）的上方固定有复合橡胶层（8），且复合橡胶层（8）远离中心线的一侧均设置有承压弹簧（9），所述上层基座（10）的上方设置有限位条（11），且上层基座（10）位于承压弹簧（9）的上方，所述上层基座（10）的中部设置有环形卡条（12），且环形卡条（12）的中部固定有防护网（13），所述固定套圈（14）的中部设置有扇叶（15），且固定套圈（14）位于环形卡条（12）的下方，所述扇叶（15）的下方设置有微型电机（16）。2.根据权利要求1所述的一种具有除尘功效的木材用运输装置，其特征在于：所述积尘仓（2）的外部尺寸大小与底座圈（1）的内部尺寸大小相同，且积尘仓（2）的下端水平高度高于万向轮（3）的中轴线水平高度，并且底座圈（1）的右端与控制把手（5）之间为焊接。3.根据权利要求1所述的一种具有除尘功效的木材用运输装置，其特征在于：所述限位爪盘（6）的中部与积尘仓（2）内部表面之间为固定连接，且限位爪盘（6）、底座圈（1）和积尘仓（2）的中轴线之间相重合，并且积尘仓（2）通过连接螺丝（4）与下层基座（7）的下表面相连接。4.根据权利要求1所述的一种具有除尘功效的木材用运输装置，其特征在于：所述复合橡胶层（8）的下端表面与下层基座（7）的内部表面之间以及复合橡胶层（8）的上端表面与上层基座（10）的下端表面之间均紧密贴合，且上层基座（10）的下端通过承压弹簧（9）与下层基座（7）相连接，并且上层基座（10）通过承压弹簧（103）构成弹性结构。5.根据权利要求1所述的一种具有除尘功效的木材用运输装置，其特征在于：所述限位条（11）的表面设置为圆弧状结构，且限位条（11）等距均匀的分布于上层基座（10）的上表面，并且防护网（13）通过环形卡条（12）与上层基座（10）的内部相连接。6.根据权利要求1所述的一种具有除尘功效的木材用运输装置，其特征在于：所述固定套圈（14）嵌于环形卡条（12）的下方，且环形卡条（12）、固定套圈（14）和微型电机（16）的中轴线之间相重合，并且环形卡条（12）和固定套圈（14）各自之间均关于上层基座（10）的中心线对称分布。2CN109131505A说明书1/4页一种具有除尘功效的木材用运输装置技术领域[0001]本发明涉及木材运输设备技术领域，具体为一种具有除尘功效的木材用运输装置。背景技术[0002]木材是能够次级生长的植物，如乔木和灌木，所形成的木质化组织，这些植物在初生生长结束后，根茎中的维管形成层开始活动，向外发展出韧皮，向内发展出木材；除直接使用原木外，木材都加工成板方材或其他制品使用，木材还可加工成胶合板、碎木板、纤维板等；尽管当今世界已发展生产了多种新型建筑结构材料和装饰材料，但由于木材具有其独特的优良特性，木质饰面给人以一种特殊的优美观感，这是其他装饰材料无法与之相比的，所以，木材在
