一种基于机械原理的折叠式气动发射器及其使用方法.pdf

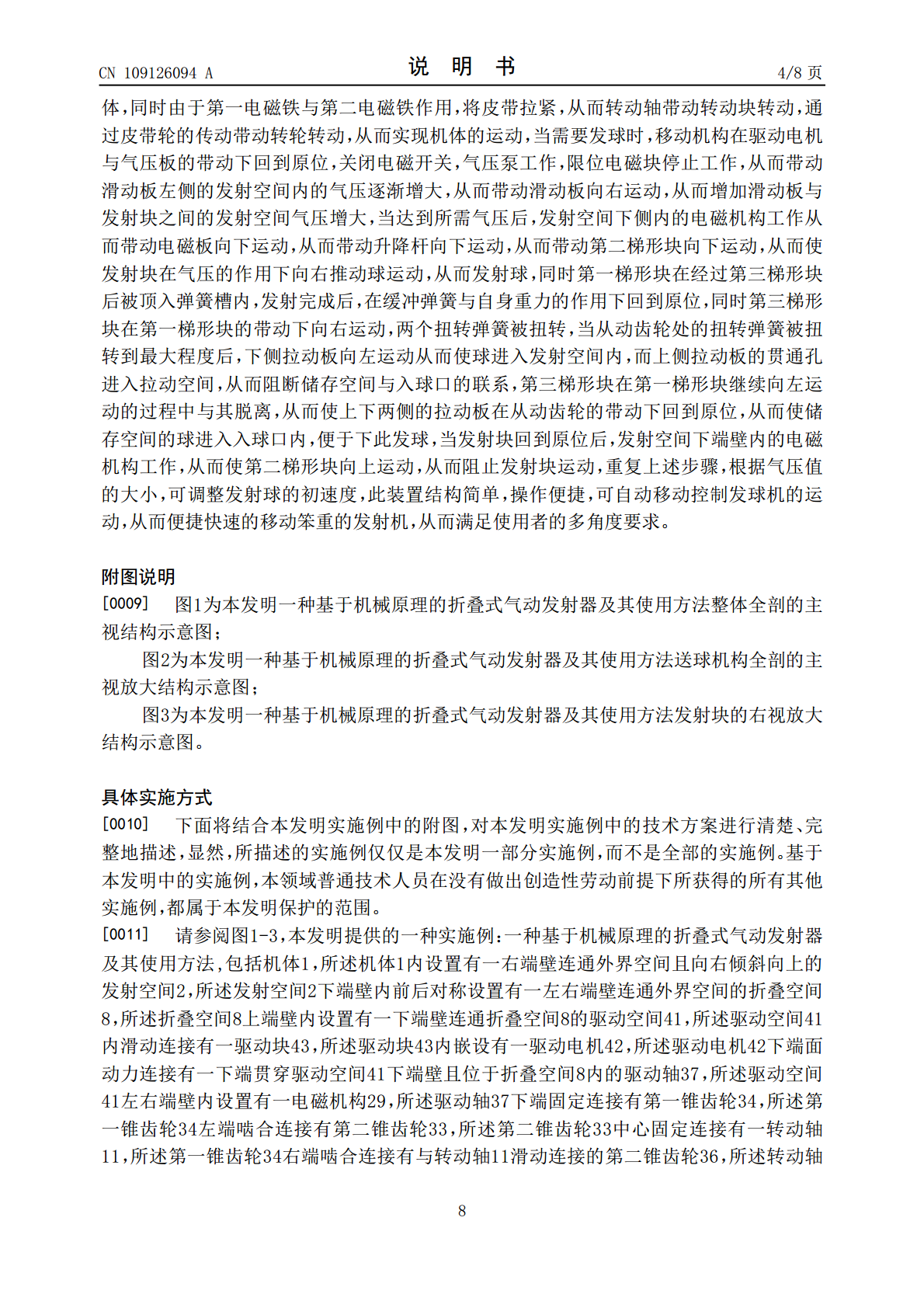

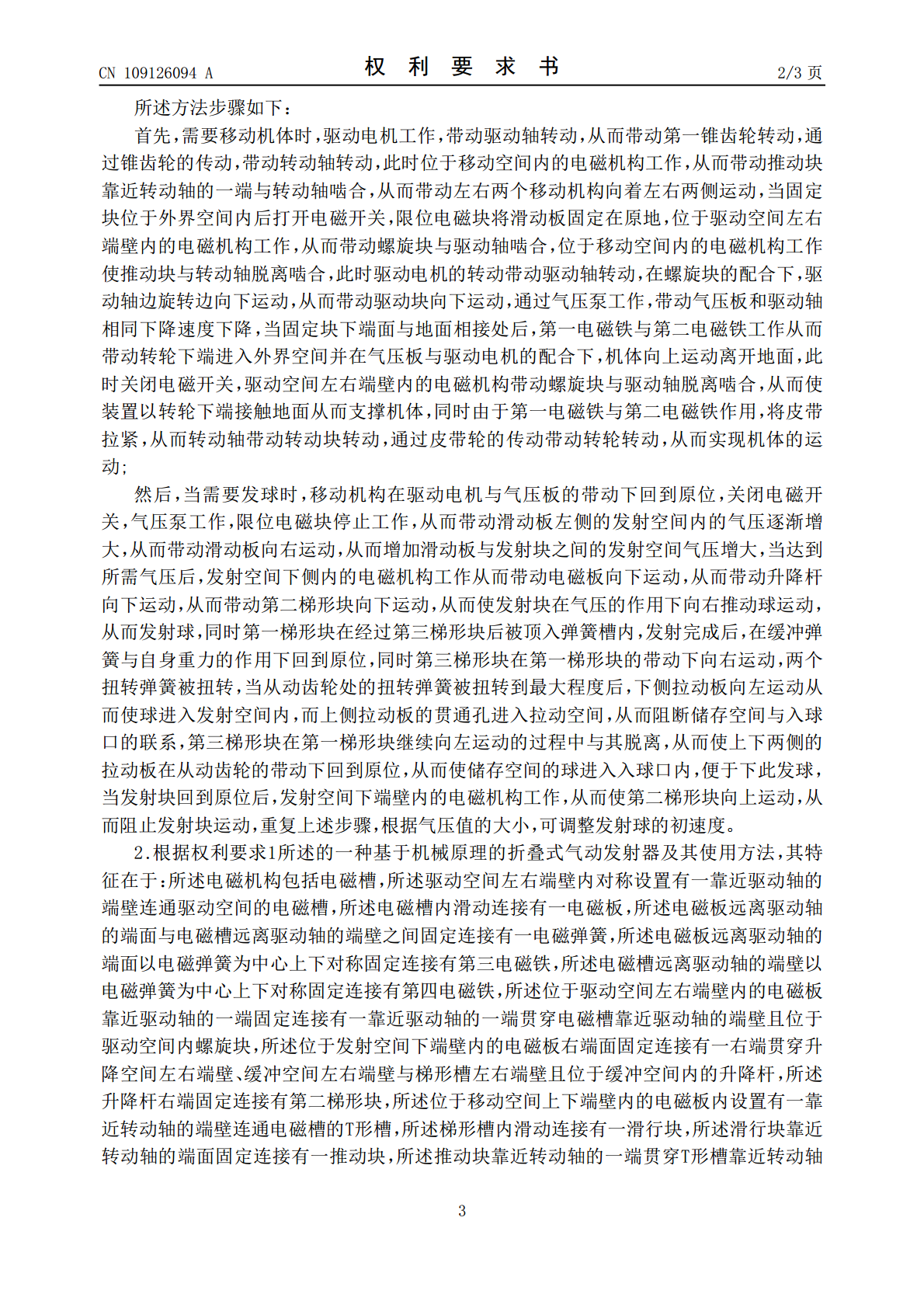

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109126094A(43)申请公布日2019.01.04(21)申请号201811149373.X(22)申请日2018.09.29(71)申请人舒海球地址311700浙江省杭州市淳安县千岛湖丹桂路223号(72)发明人舒海球(51)Int.Cl.A63B69/40(2006.01)权利要求书3页说明书8页附图2页(54)发明名称一种基于机械原理的折叠式气动发射器及其使用方法(57)摘要本发明公开了一种基于机械原理的折叠式气动发射器及其使用方法，包括机体，所述机体内设置有一右端壁连通外界空间且向右倾斜向上的发射空间，所述发射空间下端壁内前后对称设置有一左右端壁连通外界空间的折叠空间，所述折叠空间上端壁内设置有一下端壁连通折叠空间的驱动空间，所述驱动空间内滑动连接有一驱动块，所述驱动块内嵌设有一驱动电机，所述驱动电机下端面动力连接有一下端贯穿驱动空间下端壁且位于折叠空间内的驱动轴，所述驱动空间左右端壁内设置有一电磁机构，所述驱动轴下端固定连接有第一锥齿轮。此装置结构简单，操作便捷，本发明工作中，可自动移动控制发球机的运动，从而便捷快速的移动笨重的发射机，从而满足使用者的多角度要求。CN109126094ACN109126094A权利要求书1/3页1.一种基于机械原理的折叠式气动发射器及其使用方法,包括机体，其特征在于：所述机体内设置有一右端壁连通外界空间且向右倾斜向上的发射空间，所述发射空间下端壁内前后对称设置有一左右端壁连通外界空间的折叠空间，所述折叠空间上端壁内设置有一下端壁连通折叠空间的驱动空间，所述驱动空间内滑动连接有一驱动块，所述驱动块内嵌设有一驱动电机，所述驱动电机下端面动力连接有一下端贯穿驱动空间下端壁且位于折叠空间内的驱动轴，所述驱动空间左右端壁内设置有一电磁机构，所述驱动轴下端固定连接有第一锥齿轮，所述第一锥齿轮左端啮合连接有第二锥齿轮，所述第二锥齿轮中心固定连接有一转动轴，所述第一锥齿轮右端啮合连接有与转动轴滑动连接的第二锥齿轮，所述转动轴上以第二锥齿轮为中心左右对称固定连接有第一限位块，所述第一锥齿轮左侧设置有一移动机构，所述移动机构包括移动块，所述移动块内设置有一右端壁连通折叠空间的移动空间，所述移动空间左端壁内设置有一右端壁连通移动空间的限位空间，所述移动空间内设置有一左端贯穿移动空间左端壁且位于限位空间内的转动块，所述位于限位空间内的转动块上下对称固定连接有第二限位块，所述转动块内设置有一转动空间，所述转动空间上下端壁对称设置有一靠近转动空间中心的端壁连通转动空间的平移槽，所述转动轴左端贯穿移动空间右端壁与转动空间右端壁且与转动空间滑动连接，所述位于转动空间内的转动轴上下对称固定连接有一远离转动轴的一端贯穿平移槽靠近转动轴的端壁且与平移槽滑动连接，所述转动块右端固定连接有第一皮带轮，所述移动块左端下端面固定连接有一固定块，所述固定块内设置有一下端壁连通折叠空间的传动空间，所述传动空间左右端壁对称设置有一靠近传动空间的端壁连通传动空间的升降槽，所述升降槽上端壁固定连接有第一电磁铁，所述升降槽内滑动连接有第二电磁铁，所述第二电磁铁下端面与升降槽下端壁通过升降弹簧连接，所述传动空间内设置有一传动轴，所述传动轴左右两端贯穿传动空间端壁且与第二电磁铁通过轴承连接，所述位于传动空间内的传动轴固定连接有一转轮，所述转轮右侧设置有与传动轴固定连接且与第一皮带轮皮带连接的第二皮带轮，所述移动空间上下端壁对称设置有一电磁机构，所述折叠空间上端壁内以驱动空间为中心左右对称设置有一下端壁连通折叠空间的气压空间，所述气压空间内滑动连接有一气压板，所述气压板下端面固定连接有一下端贯穿气压空间下端壁且与移动块固定连接的气压杆，所述第一锥齿轮右侧设置有以驱动轴为中心对称设置的移动机构，所述发射空间左端壁内设置有一连通外界空间与发射空间的通气孔，所述通气孔内设置有一气压泵，所述发射空间下端壁左侧内设置有一连通气压空间与发射空间的通气管道，所述通气管道内设置有一电磁开关，所述发射空间内滑动连接有一滑动板，所述滑动板左侧设置有与气压空间下端壁固定连接的限位电磁块，所述发射空间下端壁内设置有一上端壁连通发射空间且向右倾斜向上的缓冲空间，所述缓冲空间右端壁固定连接有一缓冲弹簧，所述缓冲空间左端壁内设置有一连通缓冲空间且向右倾斜向上的升降空间，所述升降空间左端壁内设置有一电磁机构，所述缓冲空间内滑动连接有一上端贯穿发射空间下端壁且位于发射空间内的发射块，发射块内设置有一左右端壁均连通缓冲空间的梯形槽，所述发射块上端壁内设置有一上端壁与左端壁均连通发射空间的平移空间，所述平移空间下端壁内设置有一上端壁连通平移空间的弹簧槽，所述弹簧槽下端壁固定连接有一伸缩弹簧，所述伸缩
