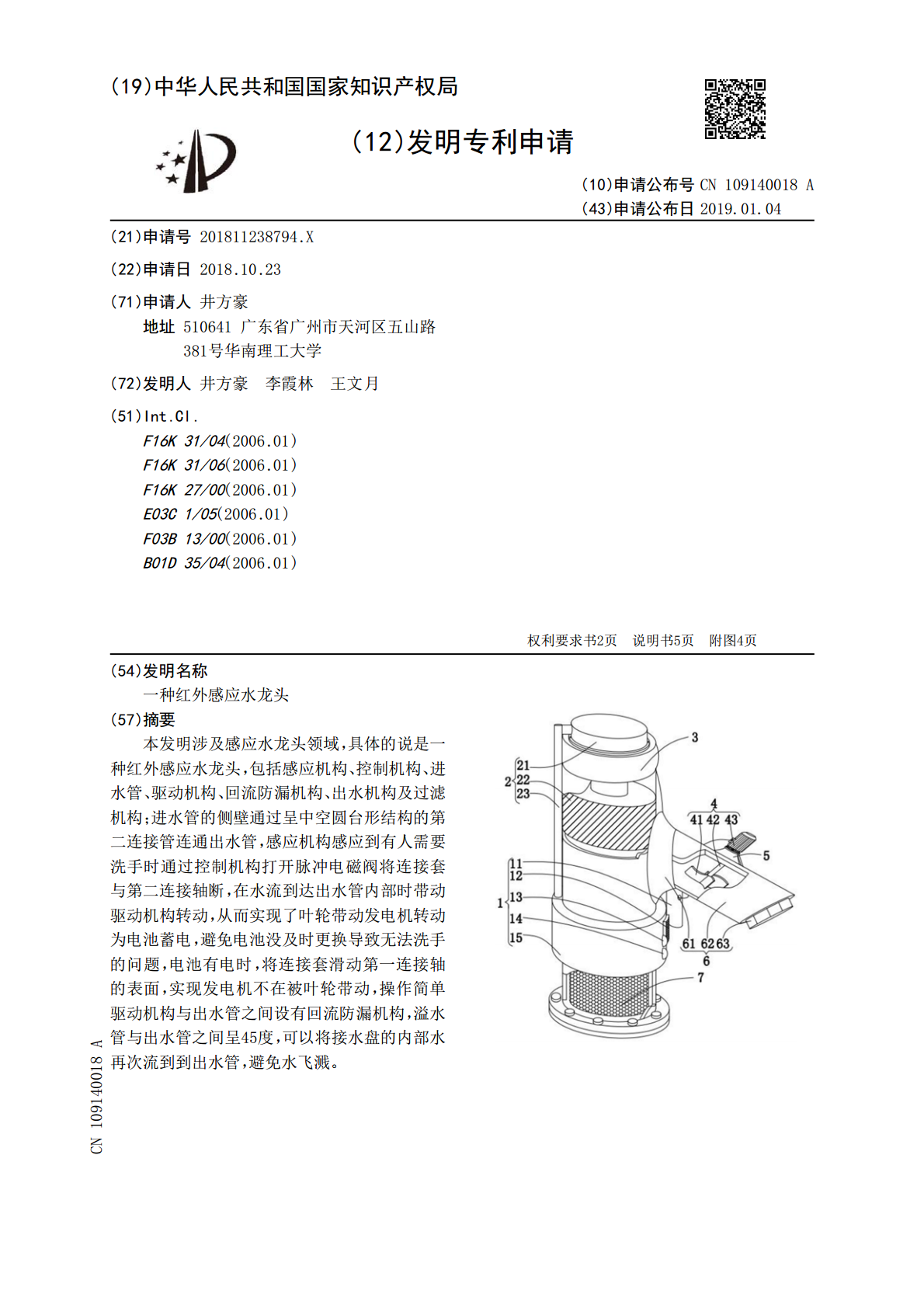

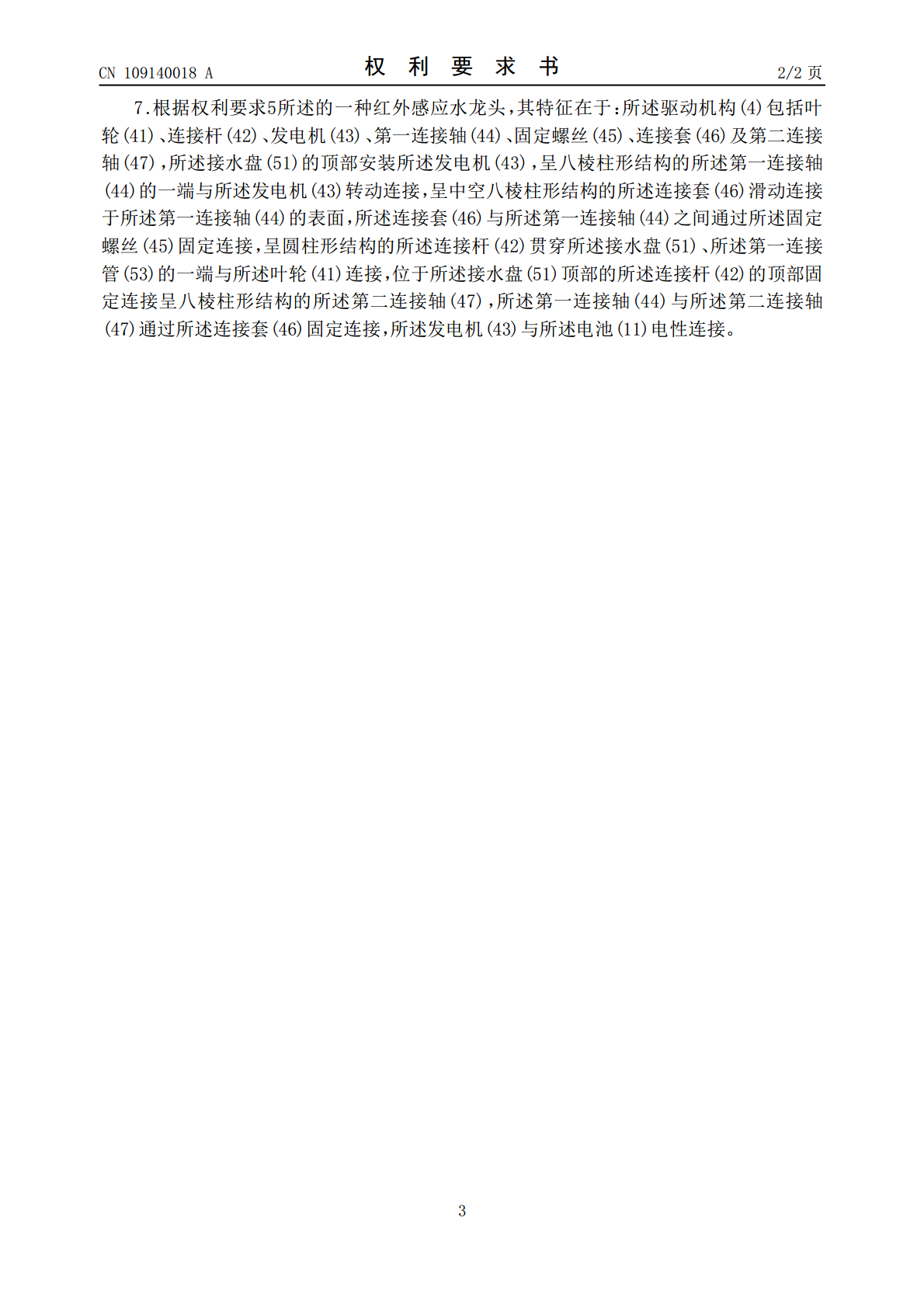

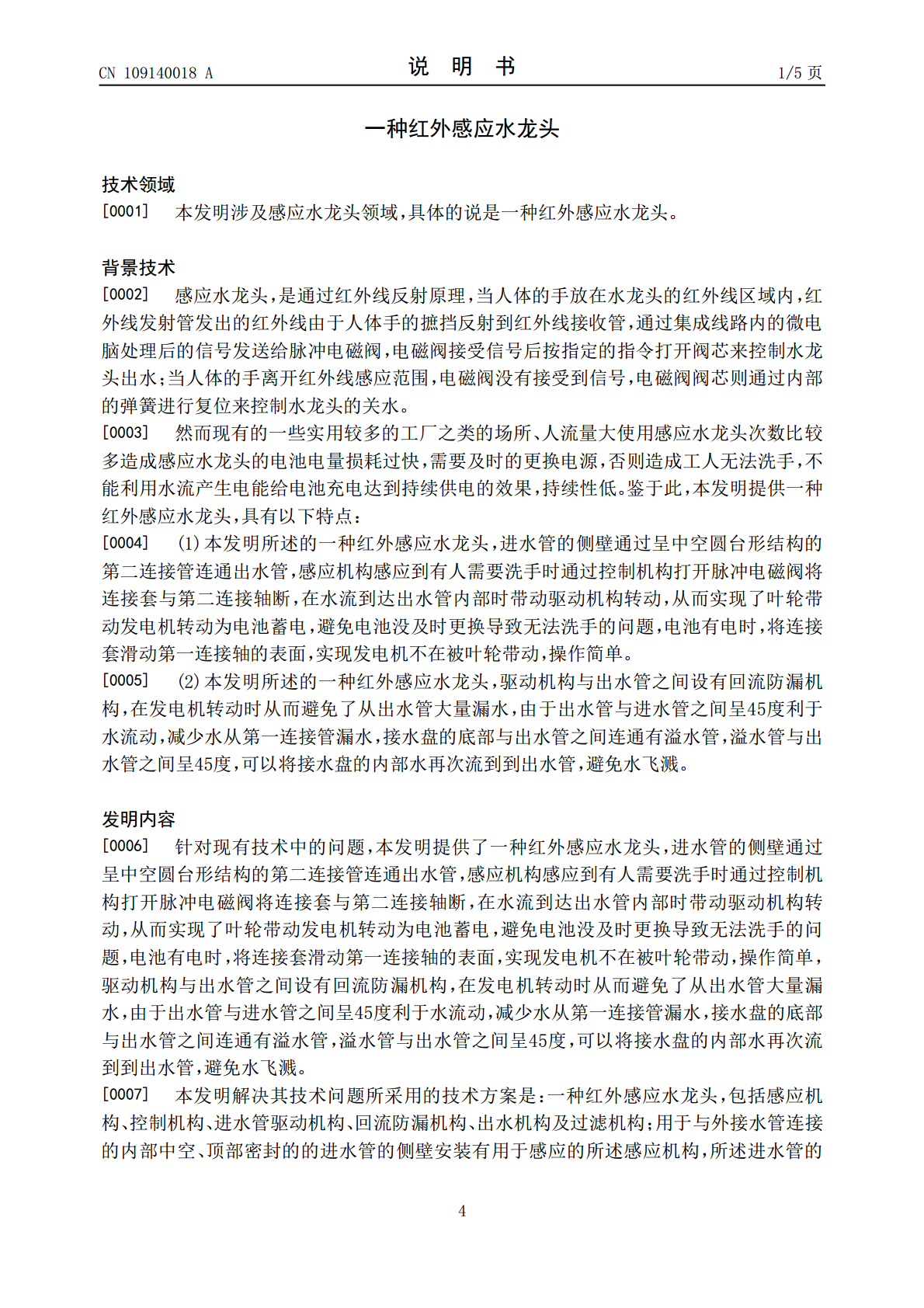

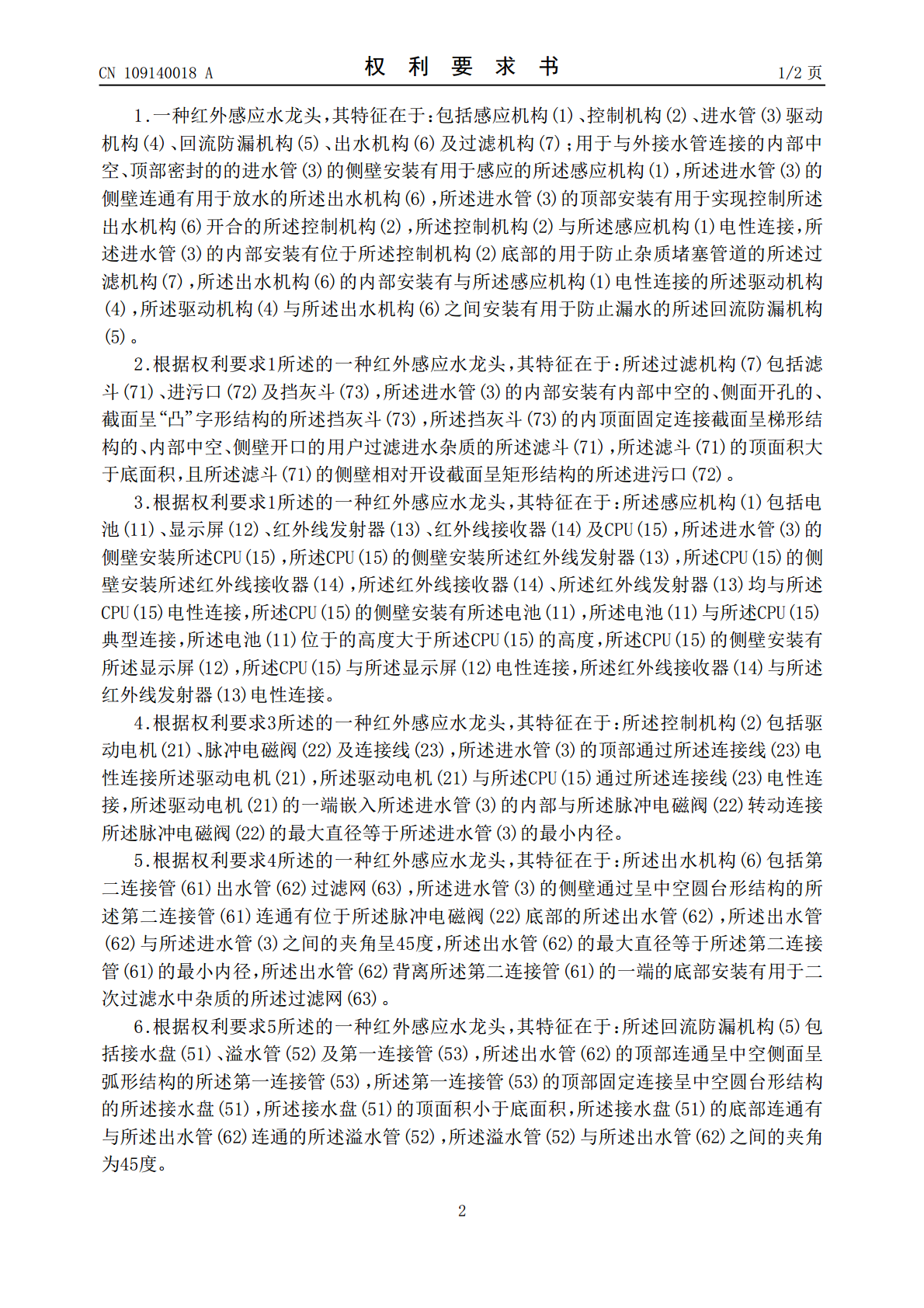

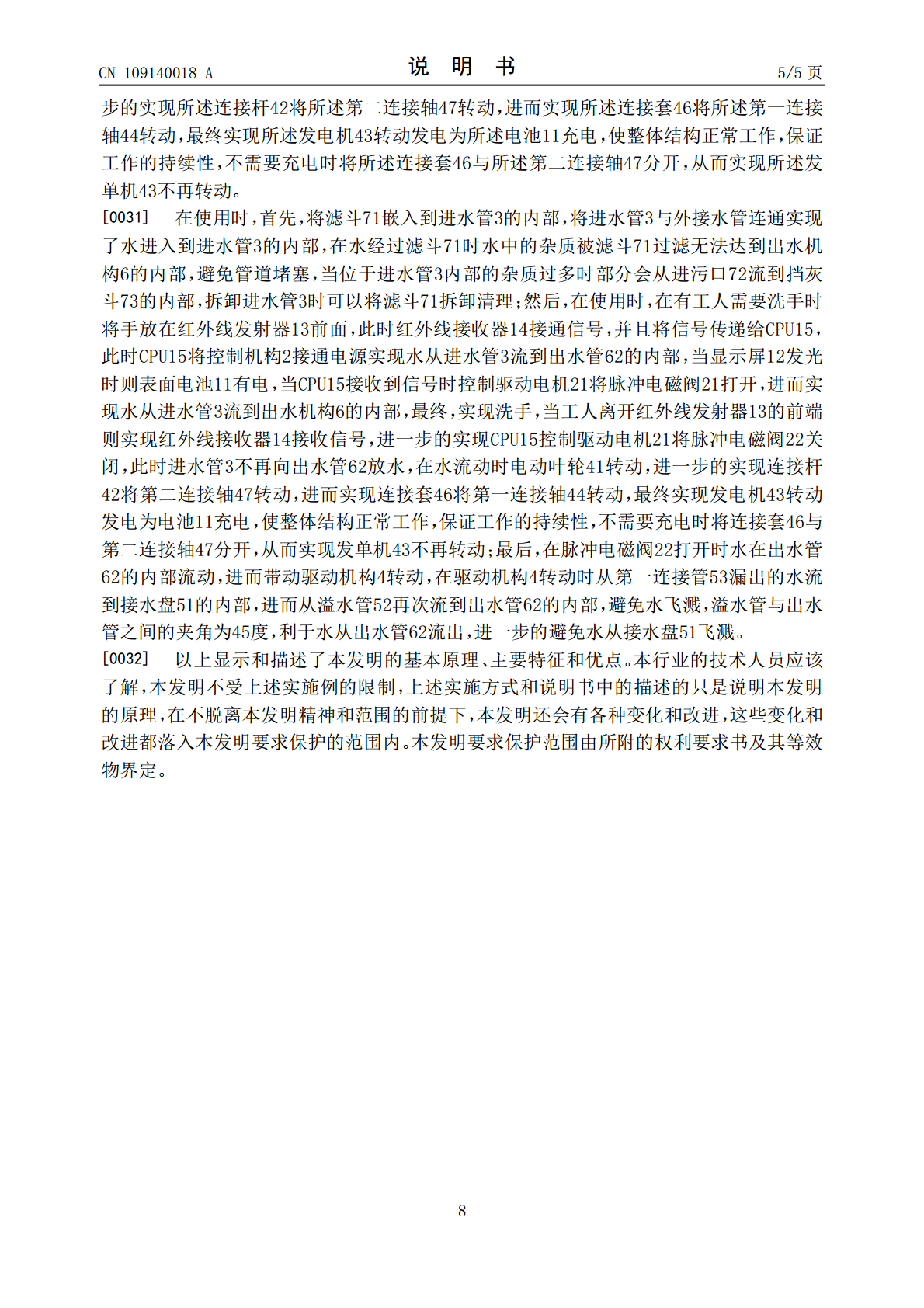

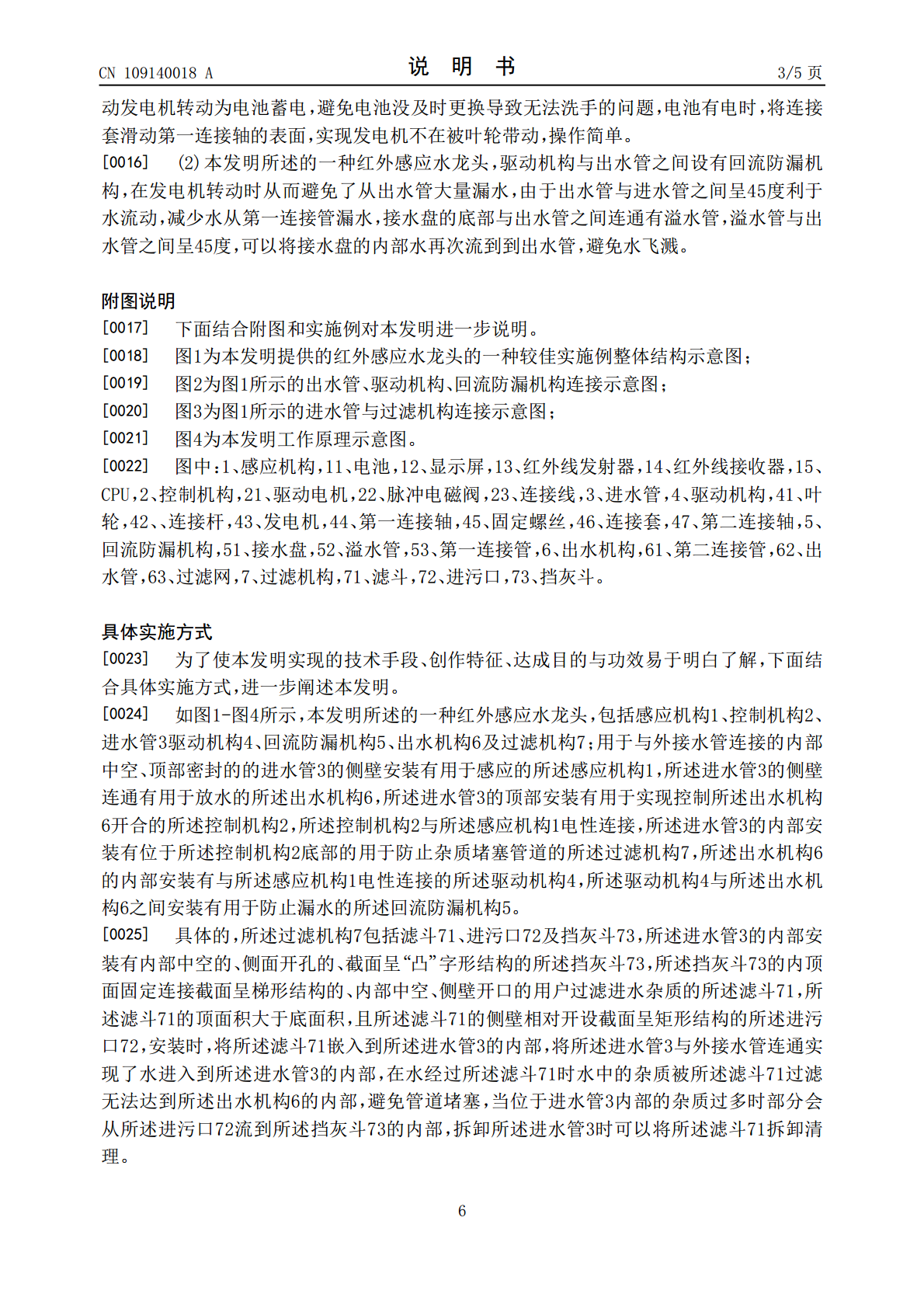

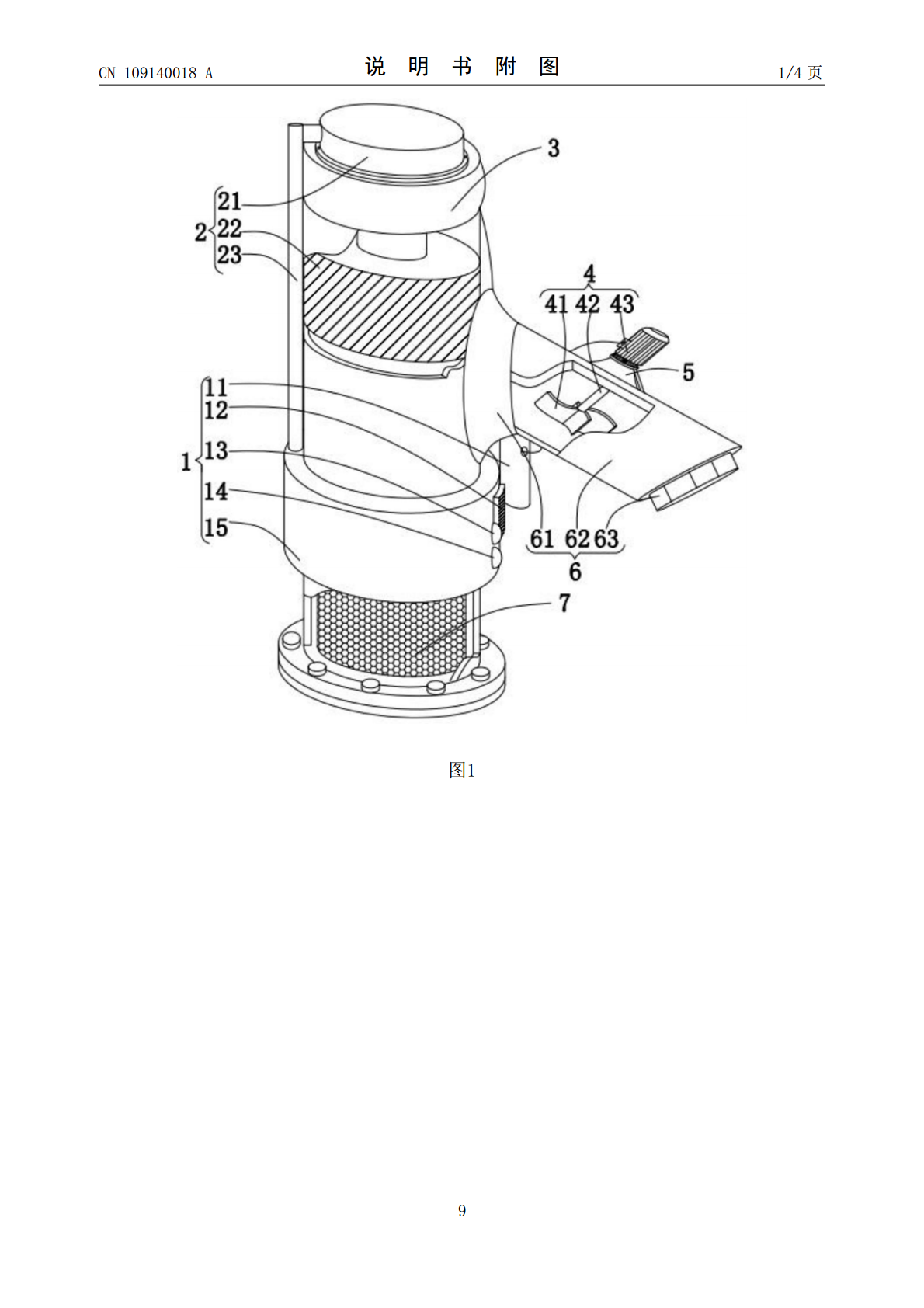

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109140018A(43)申请公布日2019.01.04(21)申请号201811238794.X(22)申请日2018.10.23(71)申请人井方豪地址510641广东省广州市天河区五山路381号华南理工大学(72)发明人井方豪李霞林王文月(51)Int.Cl.F16K31/04(2006.01)F16K31/06(2006.01)F16K27/00(2006.01)E03C1/05(2006.01)F03B13/00(2006.01)B01D35/04(2006.01)权利要求书2页说明书5页附图4页(54)发明名称一种红外感应水龙头(57)摘要本发明涉及感应水龙头领域，具体的说是一种红外感应水龙头，包括感应机构、控制机构、进水管、驱动机构、回流防漏机构、出水机构及过滤机构；进水管的侧壁通过呈中空圆台形结构的第二连接管连通出水管，感应机构感应到有人需要洗手时通过控制机构打开脉冲电磁阀将连接套与第二连接轴断，在水流到达出水管内部时带动驱动机构转动，从而实现了叶轮带动发电机转动为电池蓄电，避免电池没及时更换导致无法洗手的问题，电池有电时，将连接套滑动第一连接轴的表面，实现发电机不在被叶轮带动，操作简单驱动机构与出水管之间设有回流防漏机构，溢水管与出水管之间呈45度，可以将接水盘的内部水再次流到到出水管，避免水飞溅。CN109140018ACN109140018A权利要求书1/2页1.一种红外感应水龙头，其特征在于：包括感应机构(1)、控制机构(2)、进水管(3)驱动机构(4)、回流防漏机构(5)、出水机构(6)及过滤机构(7)；用于与外接水管连接的内部中空、顶部密封的的进水管(3)的侧壁安装有用于感应的所述感应机构(1)，所述进水管(3)的侧壁连通有用于放水的所述出水机构(6)，所述进水管(3)的顶部安装有用于实现控制所述出水机构(6)开合的所述控制机构(2)，所述控制机构(2)与所述感应机构(1)电性连接，所述进水管(3)的内部安装有位于所述控制机构(2)底部的用于防止杂质堵塞管道的所述过滤机构(7)，所述出水机构(6)的内部安装有与所述感应机构(1)电性连接的所述驱动机构(4)，所述驱动机构(4)与所述出水机构(6)之间安装有用于防止漏水的所述回流防漏机构(5)。2.根据权利要求1所述的一种红外感应水龙头，其特征在于：所述过滤机构(7)包括滤斗(71)、进污口(72)及挡灰斗(73)，所述进水管(3)的内部安装有内部中空的、侧面开孔的、截面呈“凸”字形结构的所述挡灰斗(73)，所述挡灰斗(73)的内顶面固定连接截面呈梯形结构的、内部中空、侧壁开口的用户过滤进水杂质的所述滤斗(71)，所述滤斗(71)的顶面积大于底面积，且所述滤斗(71)的侧壁相对开设截面呈矩形结构的所述进污口(72)。3.根据权利要求1所述的一种红外感应水龙头，其特征在于：所述感应机构(1)包括电池(11)、显示屏(12)、红外线发射器(13)、红外线接收器(14)及CPU(15)，所述进水管(3)的侧壁安装所述CPU(15)，所述CPU(15)的侧壁安装所述红外线发射器(13)，所述CPU(15)的侧壁安装所述红外线接收器(14)，所述红外线接收器(14)、所述红外线发射器(13)均与所述CPU(15)电性连接，所述CPU(15)的侧壁安装有所述电池(11)，所述电池(11)与所述CPU(15)典型连接，所述电池(11)位于的高度大于所述CPU(15)的高度，所述CPU(15)的侧壁安装有所述显示屏(12)，所述CPU(15)与所述显示屏(12)电性连接，所述红外线接收器(14)与所述红外线发射器(13)电性连接。4.根据权利要求3所述的一种红外感应水龙头，其特征在于：所述控制机构(2)包括驱动电机(21)、脉冲电磁阀(22)及连接线(23)，所述进水管(3)的顶部通过所述连接线(23)电性连接所述驱动电机(21)，所述驱动电机(21)与所述CPU(15)通过所述连接线(23)电性连接，所述驱动电机(21)的一端嵌入所述进水管(3)的内部与所述脉冲电磁阀(22)转动连接所述脉冲电磁阀(22)的最大直径等于所述进水管(3)的最小内径。5.根据权利要求4所述的一种红外感应水龙头，其特征在于：所述出水机构(6)包括第二连接管(61)出水管(62)过滤网(63)，所述进水管(3)的侧壁通过呈中空圆台形结构的所述第二连接管(61)连通有位于所述脉冲电磁阀(22)底部的所述出水管(62)，所述出水管(62)与所述进水管(3)之间的夹角呈45度，所述出水管(62)的最大直径等于所述第二连接管(61)的最小内径，所述出水管(62)背离所述第二连接管(61)的一端的底部安装有用于二次过滤水中
