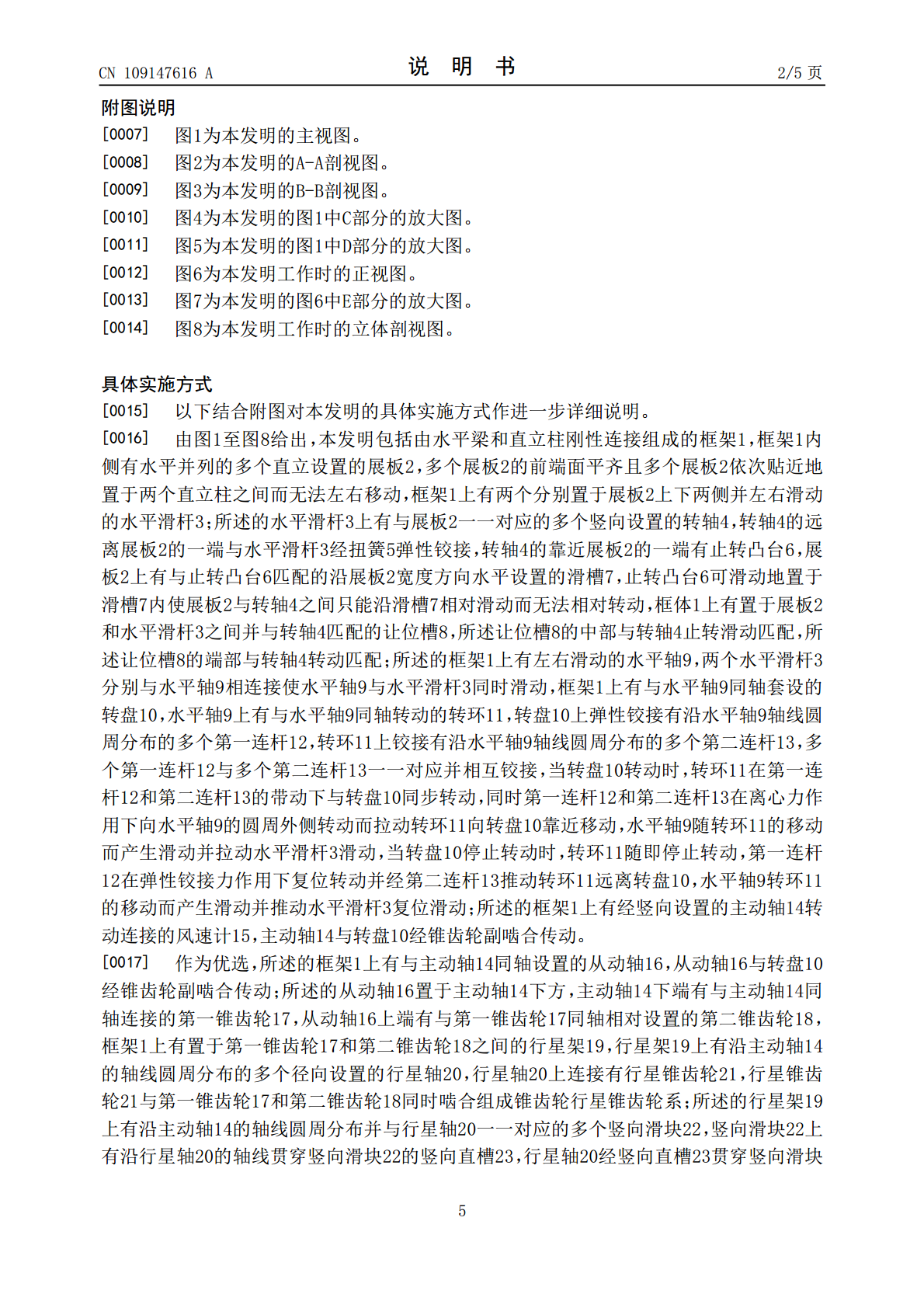

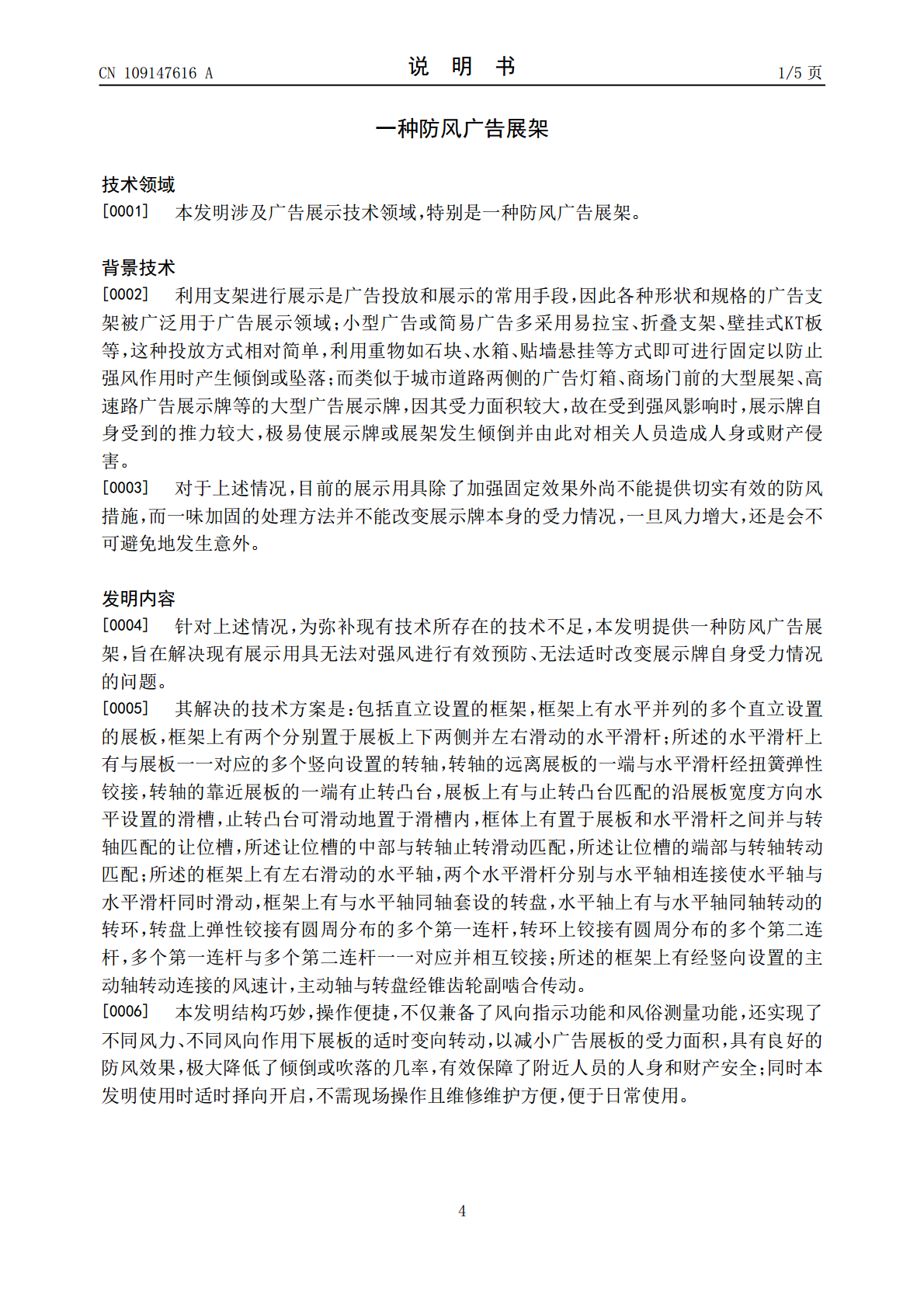

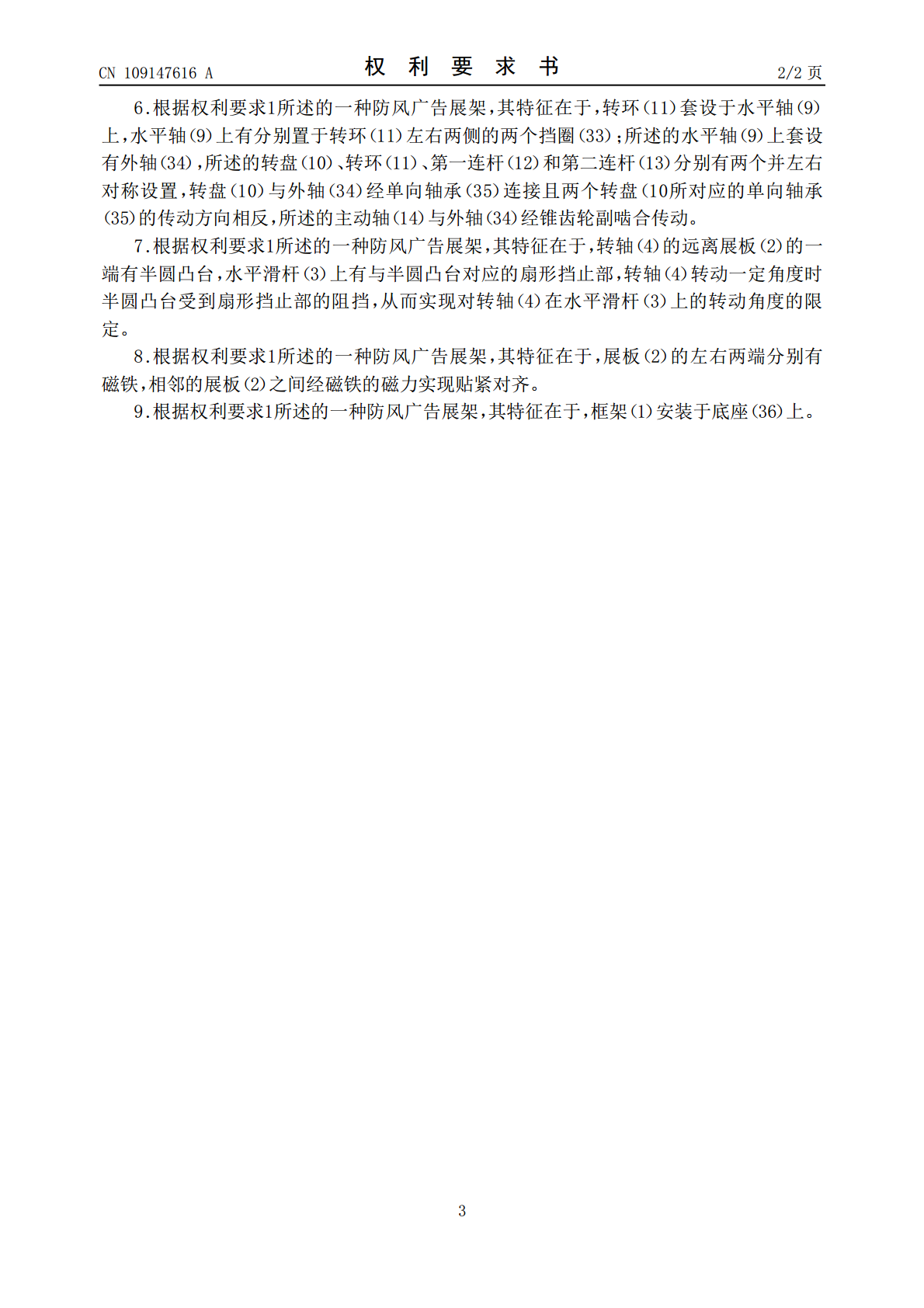

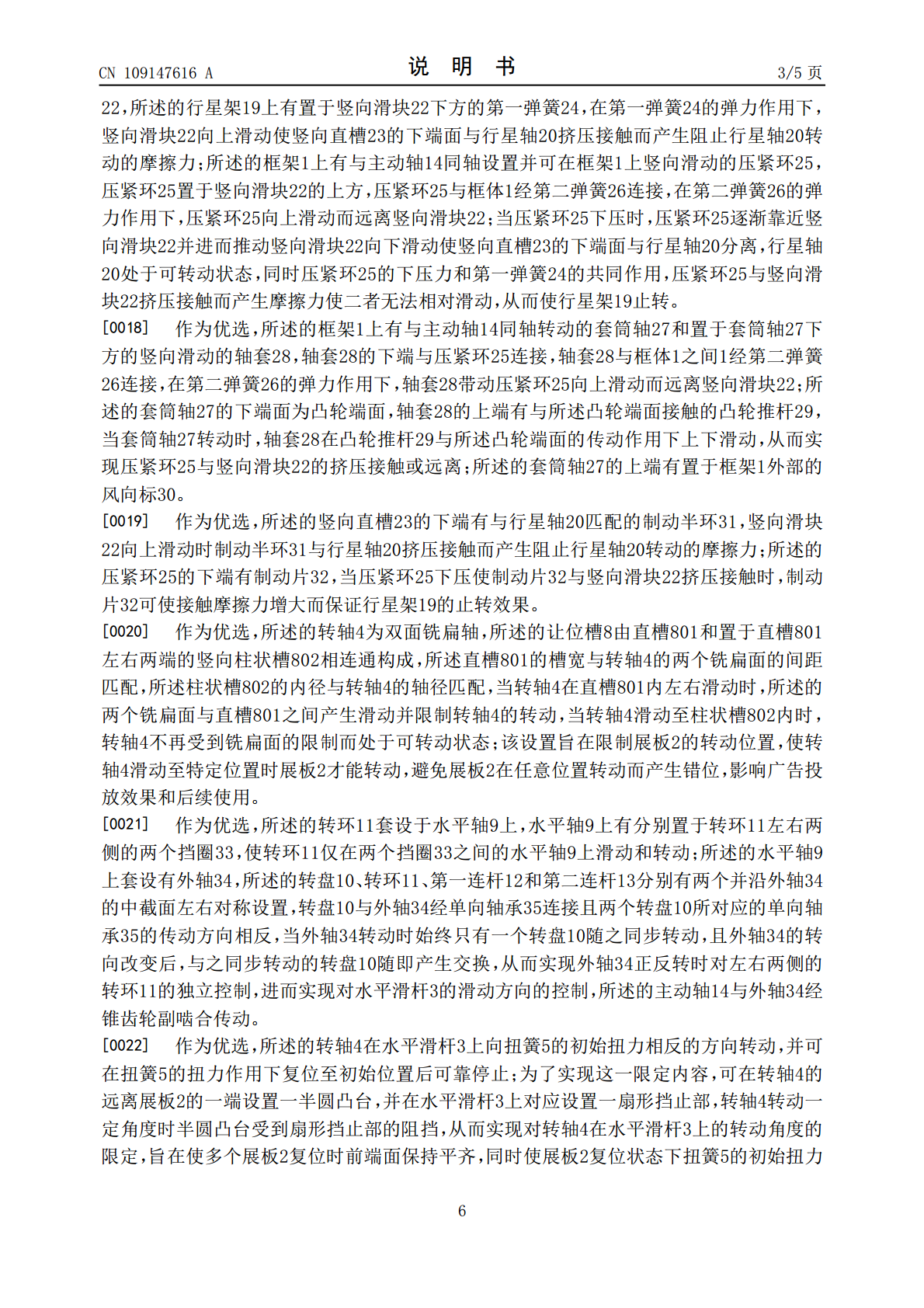

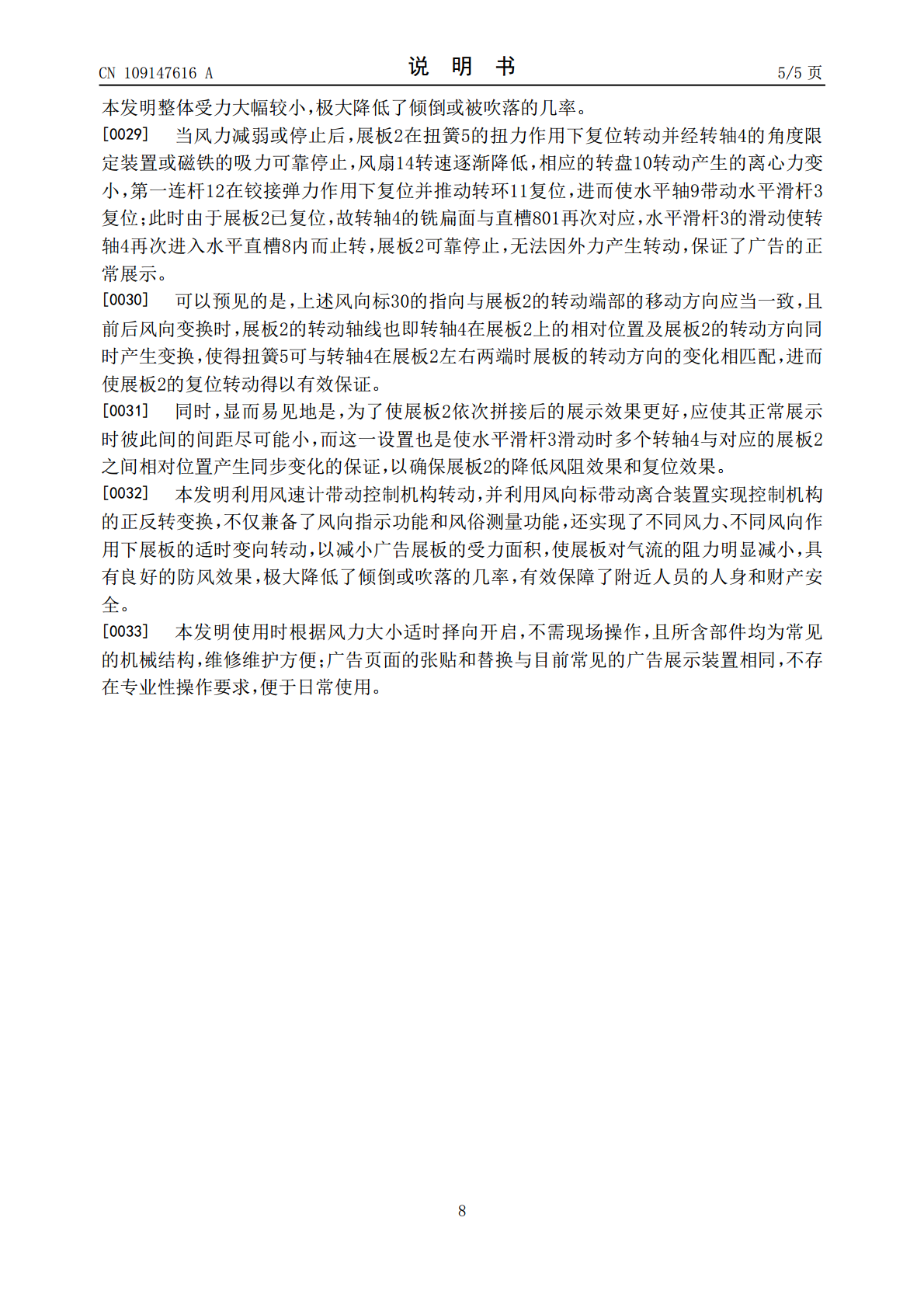

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109147616A(43)申请公布日2019.01.04(21)申请号201811286144.2(22)申请日2018.10.31(71)申请人郑州职业技术学院地址450121河南省郑州市荥阳市豫龙镇郑上路81号(72)发明人李康乐周洁闫谨白利娜周锐(74)专利代理机构郑州博派知识产权代理事务所(特殊普通合伙)41137代理人伍俊慧(51)Int.Cl.G09F15/00(2006.01)G09F7/22(2006.01)权利要求书2页说明书5页附图4页(54)发明名称一种防风广告展架(57)摘要本发明涉及一种防风广告展架，包括框架，框架上有水平并列的多个展板，框架上有两个分别置于展板上下两侧并左右滑动的水平滑杆；水平滑杆上有多个竖向转轴，转轴的一端与水平滑杆经扭簧弹性铰接，转轴的另一端有止转凸台，展板上有水平滑槽，止转凸台可滑动地置于滑槽内，框体上有与转轴匹配的让位槽；框架上有左右滑动的水平轴，两个水平滑杆分别与水平轴相连接，框架上有与水平轴同轴套设的转盘，水平轴上有转环，转盘上弹性铰接有圆周分布的多个第一连杆，转环上铰接有圆周分布的多个第二连杆，多个第一连杆与多个第二连杆一一对应并相互铰接；框架上有经竖向的主动轴转动连接的风速计，主动轴与转盘经锥齿轮副啮合传动。CN109147616ACN109147616A权利要求书1/2页1.一种防风广告展架，包括直立设置的框架（1），框架（1）上有水平并列的多个直立设置的展板（2），框架（1）上有两个分别置于展板（2）上下两侧并左右滑动的水平滑杆（3）；所述的水平滑杆（3）上有与展板（2）一一对应的多个竖向设置的转轴（4），转轴（4）的一端与水平滑杆（3）经扭簧（5）弹性铰接，转轴（4）的另一端有止转凸台（6），展板（2）上有与止转凸台（6）匹配的水平设置的滑槽（7），止转凸台（6）可滑动地置于滑槽（7）内，框体（1）上有与转轴（4）匹配的让位槽（8），所述让位槽（8）的中部与转轴（4）止转滑动匹配，所述让位槽（8）的端部与转轴（4）转动匹配；所述的框架（1）上有左右滑动的水平轴（9），两个水平滑杆（3）分别与水平轴（9）相连接使水平轴（9）与水平滑杆（3）同时滑动，框架（1）上有与水平轴（9）同轴套设的转盘（10），水平轴（9）上有与水平轴（9）同轴转动的转环（11），转盘（10）上弹性铰接有圆周分布的多个第一连杆（12），转环（11）上铰接有圆周分布的多个第二连杆（13），多个第一连杆（12）与多个第二连杆（13）一一对应并相互铰接；所述的框架（1）上有经竖向设置的主动轴（14）转动连接的风速计（15），主动轴（14）与转盘（10）经锥齿轮副啮合传动。2.根据权利要求1所述的一种防风广告展架，其特征在于，框架（1）上有与主动轴（14）同轴设置的从动轴（16），从动轴（16）与转盘（10）经锥齿轮副啮合传动；所述的从动轴（16）置于主动轴（14）下方，主动轴（14）下端有与主动轴（14）同轴连接的第一锥齿轮（17），从动轴（16）上端有与第一锥齿轮（17）同轴相对设置的第二锥齿轮（18），框架（1）上有置于第一锥齿轮（17）和第二锥齿轮（18）之间的行星架（19），行星架（19）上有圆周分布的多个径向设置的行星轴（20），行星轴（20）上连接有行星锥齿轮（21），行星锥齿轮（21）与第一锥齿轮（17）和第二锥齿轮（18）同时啮合；所述的行星架（19）上有圆周分布并与行星轴（20）一一对应的多个竖向滑块（22），竖向滑块（22）上有沿行星轴（20）的轴线贯穿竖向滑块（22）的竖向直槽（23），行星轴（20）经竖向直槽（23）贯穿竖向滑块（22），所述的行星架（19）上有置于竖向滑块（22）下方的第一弹簧（24），在第一弹簧（24）的弹力作用下，竖向滑块（22）向上滑动使竖向直槽（23）的下端面与行星轴（20）挤压接触而产生阻止行星轴（20）转动的摩擦力；所述的框架（1）上有与主动轴（14）同轴设置并可在框架（1）上竖向滑动的压紧环（25），压紧环（25）置于竖向滑块（22）的上方，压紧环（25）与框体（1）经第二弹簧（26）连接，在第二弹簧（26）的弹力作用下，压紧环（25）向上滑动而远离竖向滑块（22）。3.根据权利要求2所述的一种防风广告展架，其特征在于，框架（1）上有与主动轴（14）同轴转动的套筒轴（27）和置于套筒轴（27）下方的竖向滑动的轴套（28），轴套（28）的下端与压紧环（25）连接，轴套（28）与框体（1）之间（1）经第二弹簧（26）连接；所述的套筒轴（27）的下端面为凸轮端面，轴套（28）的上端有与所述凸轮端面接触的凸轮推杆（29）；所述的套筒轴（27）的上端有置于框架（1）外部的风
