一种电力断路器的螺旋压缩式灭弧机构.pdf

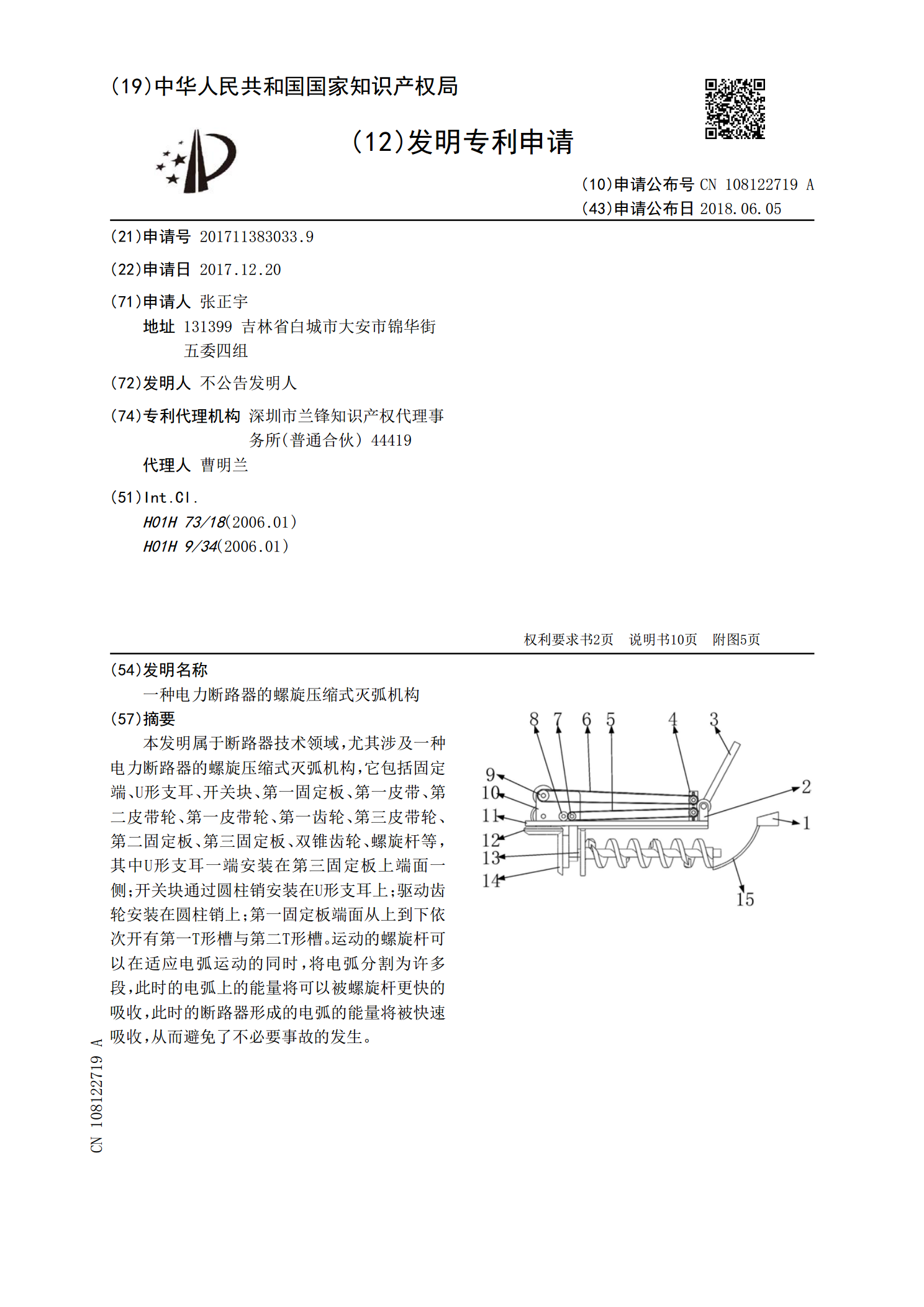

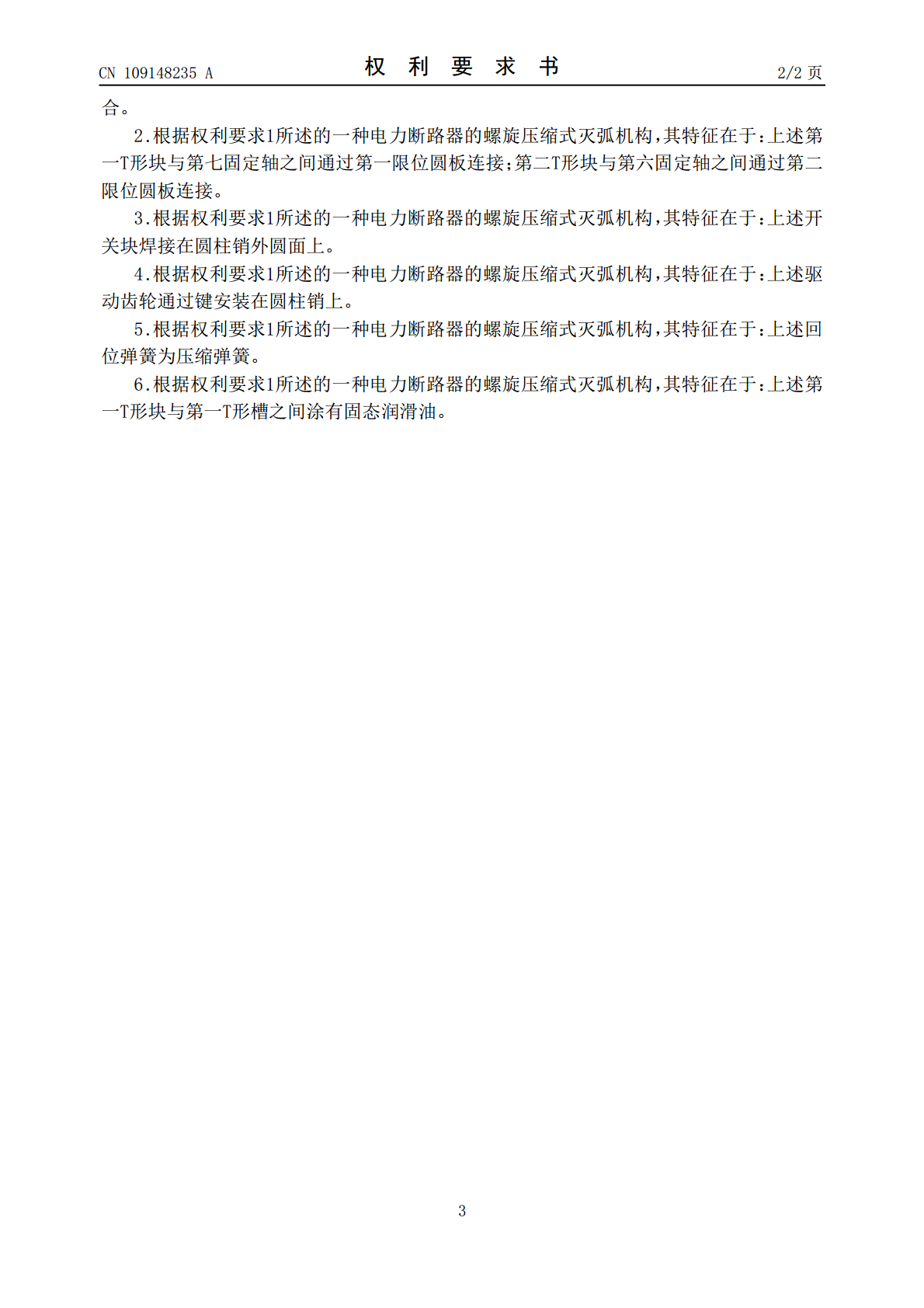

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109148235A(43)申请公布日2019.01.04(21)申请号201811080693.4(22)申请日2018.09.17(66)本国优先权数据201711383033.92017.12.20CN(71)申请人深圳市心版图科技有限公司地址518000广东省深圳市罗湖区桂园街道宝安南路都市名园B栋第五层B区B14(72)发明人不公告发明人(74)专利代理机构深圳市兰锋知识产权代理事务所(普通合伙)44419代理人曹明兰(51)Int.Cl.H01H73/18(2006.01)权利要求书2页说明书10页附图5页(54)发明名称一种电力断路器的螺旋压缩式灭弧机构(57)摘要本发明属于断路器技术领域，尤其涉及一种电力断路器的螺旋压缩式灭弧机构，它包括固定端、U形支耳、开关块、第一固定板、第一皮带、第二皮带轮、第一皮带轮、第一齿轮、第三皮带轮、第二固定板、第三固定板、双锥齿轮、螺旋杆等，其中U形支耳一端安装在第三固定板上端面一侧；开关块通过圆柱销安装在U形支耳上；驱动齿轮安装在圆柱销上；第一固定板端面从上到下依次开有第一T形槽与第二T形槽。运动的螺旋杆可以在适应电弧运动的同时，将电弧分割为许多段，此时的电弧上的能量将可以被螺旋杆更快的吸收，此时的断路器形成的电弧的能量将被快速吸收，从而避免了不必要事故的发生。CN109148235ACN109148235A权利要求书1/2页1.一种电力断路器的螺旋压缩式灭弧机构，其特征在于：它包括固定端、U形支耳、开关块、第一固定板、第一皮带、第二皮带轮、第一皮带轮、第一齿轮、第三皮带轮、第二固定板、第三固定板、双锥齿轮、螺旋杆、第一锥齿轮、引弧板、第三锥齿轮、第二锥齿轮、第一固定轴、第二固定轴、第四固定板、第三固定轴、第一螺旋槽、第二螺旋条、驱动齿轮、第四固定轴、回位弹簧、限位板、第五固定轴、第一T形槽、第二T形槽、圆柱销、第六固定轴、第二T形块、第一T形块、第七固定轴、第四皮带轮、第二齿轮、第二皮带轮、第三齿轮、第一单向环、第二单向环、第四锥齿轮、涡卷弹簧、第一固定环、限位条、限位块、第二固定环，其中U形支耳一端安装在第三固定板上端面一侧；开关块通过圆柱销安装在U形支耳上；驱动齿轮安装在圆柱销上；第一固定板端面从上到下依次开有第一T形槽与第二T形槽；第一固定板下端安装在第三固定板上端面上；第七固定轴一端安装有第一T形块；第七固定轴通过第一T形块与第一T形槽的滑动配合安装在第一固定板上；第六固定轴一端安装有第二T形块；第六固定轴通过第二T形块与第二T形槽的滑动配合安装在第一固定板上；第二齿轮安装在第七固定轴上，且第二齿轮与驱动齿轮啮合；第四皮带轮安装在第七固定轴上；第三齿轮安装在第六固定轴上，且第三齿轮与驱动齿轮啮合；第二皮带轮安装在第六固定轴上；第一T形槽与第二T形槽内均安装有回位弹簧；第一T形槽内的回位弹簧一端安装在第一T形槽端面上，另一端安装在第一T形块端面上；第二T形槽内的回位弹簧一端安装在第二T形槽端面上，另一端安装在第二T形块端面上；第二固定板下端面安装在第三固定板上端面远离U形支耳一侧；第一固定轴安装在第二固定板上；第二锥齿轮安装在第一固定轴上；第四固定轴安装在第二固定板上；第三皮带轮安装在第四固定轴上；第二皮带安装在第三皮带轮与第四皮带轮上；第三锥齿轮通过第一单向环安装在第四固定轴上，且第三锥齿轮与第二锥齿轮啮合；第二固定轴安装在第二固定板上；第四锥齿轮通过第二单向环安装在第二固定轴上，且第四锥齿轮与第二锥齿轮啮合，第四锥齿轮与第三锥齿轮呈90度分布；第一齿轮安装在第二固定轴远离第四锥齿轮一端上；第一皮带轮一侧外圆面上开有外齿；第一皮带轮安装在第三固定轴上，且第一皮带轮外圆面上所开外齿与第一齿轮啮合；第一皮带安装在第一皮带轮与第二皮带轮上；双锥齿轮两端均具有锥形齿；双锥齿轮下端处的锥形齿只有双锥齿轮圆周方向355度的角度范围内分布，其余的双锥齿轮圆周方向5度的角度范围内不具有锥形齿；双锥齿轮端面上开有T形环槽；第五固定轴一端安装在第三固定板下端面上；限位板一端安装在第五固定轴端面上；双锥齿轮通过T形环槽与限位板的配合安装在第五固定轴上，且双锥齿轮与第二锥齿轮啮合；第四固定板上端面安装在第三固定板下端面上；螺旋杆外圆面上开有外螺纹；螺旋杆安装在第四固定板上；两个第一固定环内圆面上均开有内螺纹，且两个第一固定环内圆面上所开的内螺纹旋转方向相反；第二螺旋条两端均安装有第一固定环；第二螺旋条上开有第一螺旋槽；第一螺旋槽与第二螺旋条的旋转方向相同，但是第一螺旋槽的螺距是第二螺旋条螺距的2倍；第二螺旋条通过第一固定环上所开的内螺纹与螺旋杆上所开的外螺纹配合安装在螺旋杆上；第一锥齿轮安装在螺旋杆上，且第一锥齿轮
