一种可测量长度的胶带切割器.pdf

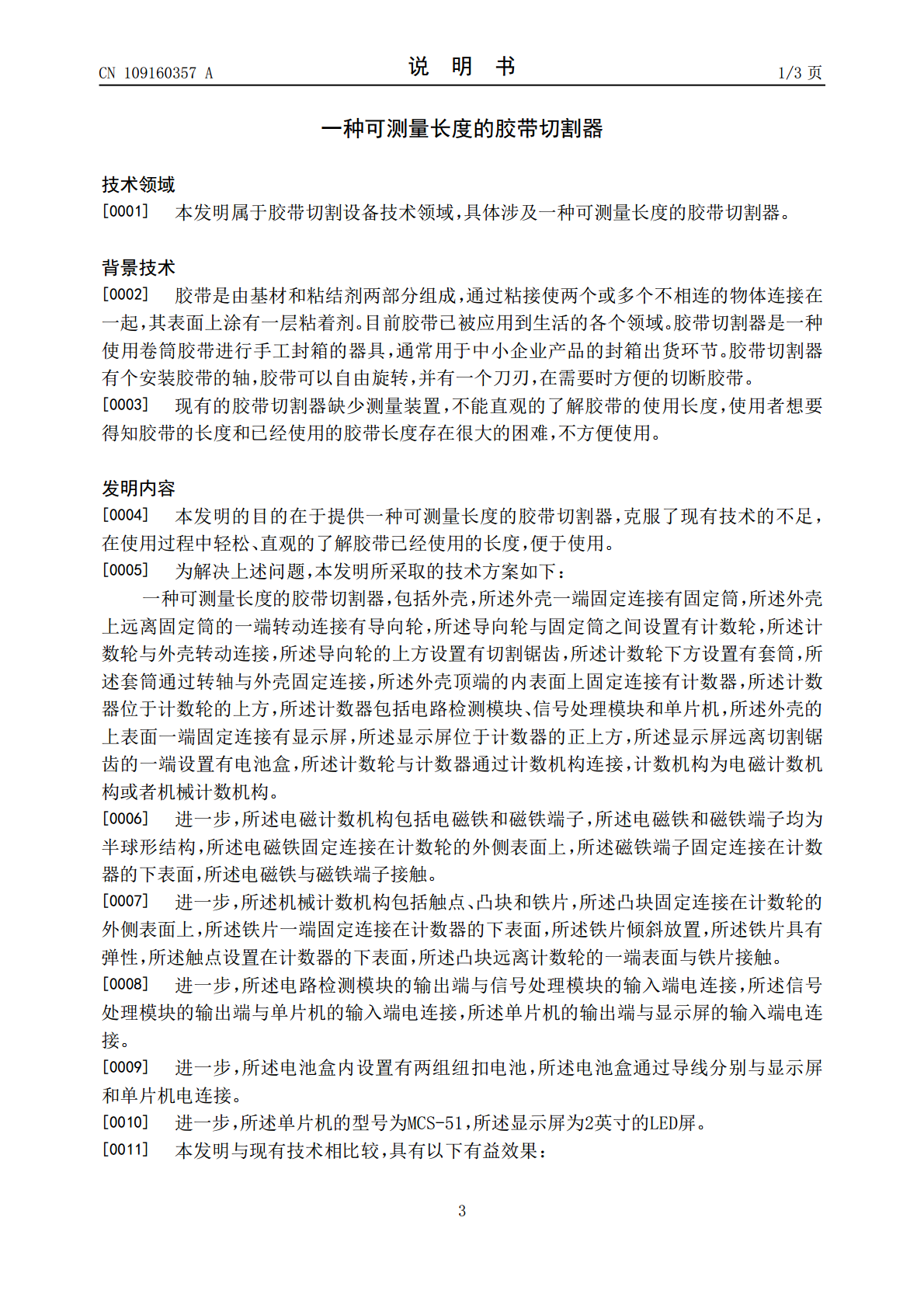

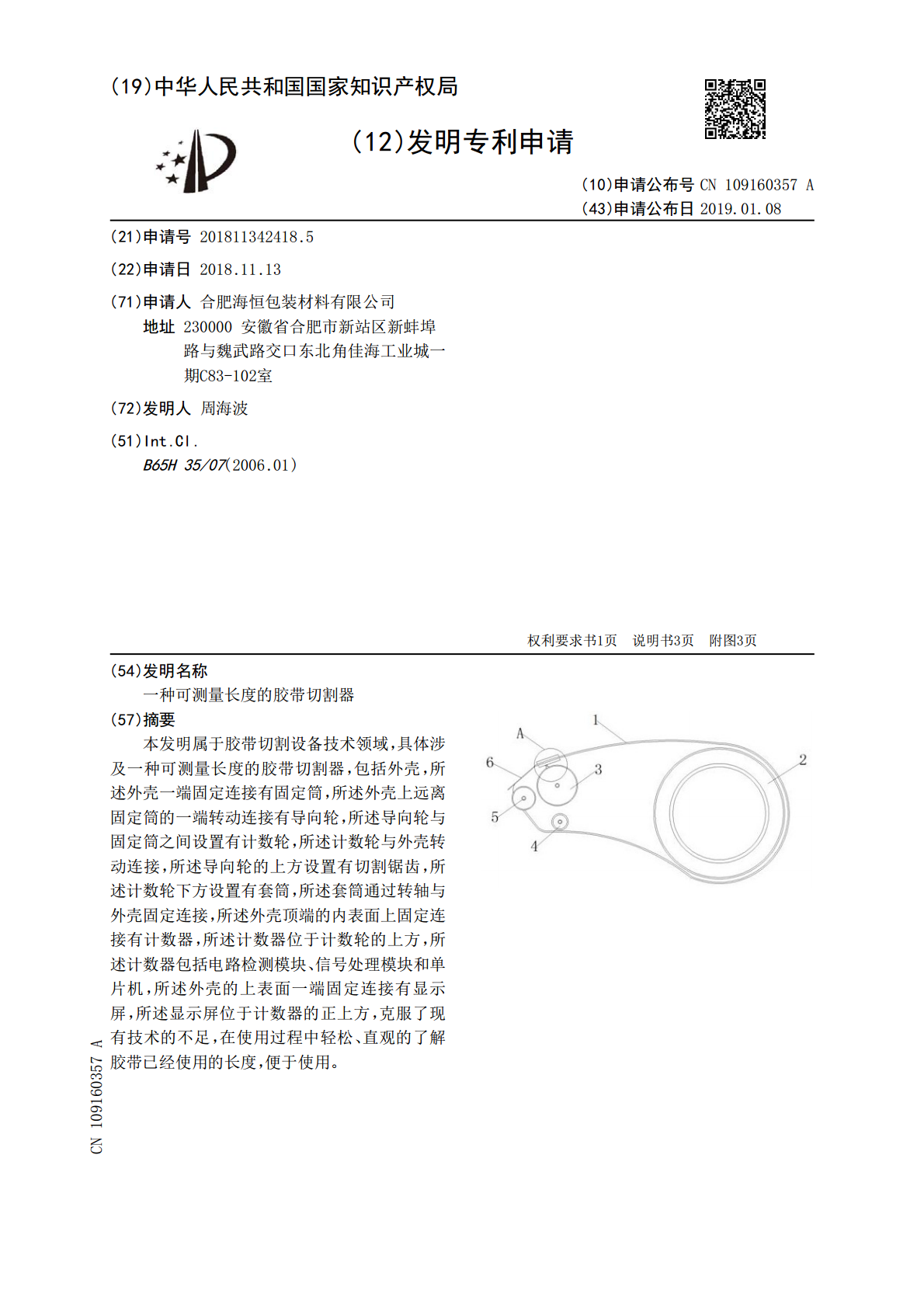

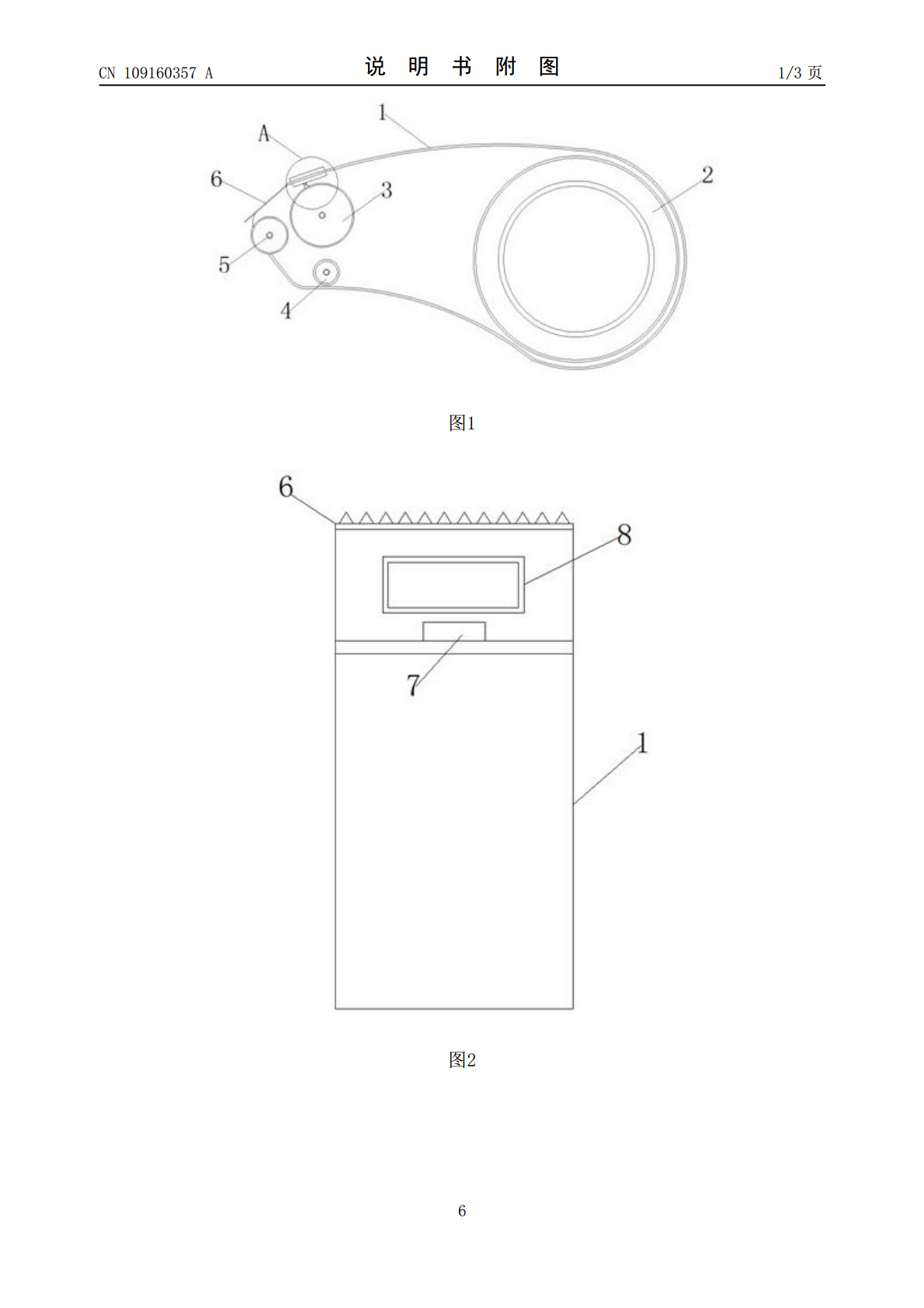

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109160357A(43)申请公布日2019.01.08(21)申请号201811342418.5(22)申请日2018.11.13(71)申请人合肥海恒包装材料有限公司地址230000安徽省合肥市新站区新蚌埠路与魏武路交口东北角佳海工业城一期C83-102室(72)发明人周海波(51)Int.Cl.B65H35/07(2006.01)权利要求书1页说明书3页附图3页(54)发明名称一种可测量长度的胶带切割器(57)摘要本发明属于胶带切割设备技术领域，具体涉及一种可测量长度的胶带切割器，包括外壳，所述外壳一端固定连接有固定筒，所述外壳上远离固定筒的一端转动连接有导向轮，所述导向轮与固定筒之间设置有计数轮，所述计数轮与外壳转动连接，所述导向轮的上方设置有切割锯齿，所述计数轮下方设置有套筒，所述套筒通过转轴与外壳固定连接，所述外壳顶端的内表面上固定连接有计数器，所述计数器位于计数轮的上方，所述计数器包括电路检测模块、信号处理模块和单片机，所述外壳的上表面一端固定连接有显示屏，所述显示屏位于计数器的正上方，克服了现有技术的不足，在使用过程中轻松、直观的了解胶带已经使用的长度，便于使用。CN109160357ACN109160357A权利要求书1/1页1.一种可测量长度的胶带切割器，包括外壳（1），其特征在于：所述外壳（1）一端固定连接有固定筒（2），所述外壳（1）上远离固定筒（2）的一端转动连接有导向轮（5），所述导向轮（5）与固定筒（2）之间设置有计数轮（3），所述计数轮（3）与外壳（1）转动连接，所述导向轮（5）的上方设置有切割锯齿（6），所述计数轮（3）下方设置有套筒（4），所述套筒（4）通过转轴与外壳（1）固定连接，所述外壳（1）顶端的内表面上固定连接有计数器（10），所述计数器（10）位于计数轮（3）的上方，所述计数器（10）包括电路检测模块（15）、信号处理模块（16）和单片机（17），所述外壳（1）的上表面一端固定连接有显示屏（8），所述显示屏（8）位于计数器（10）的正上方，所述显示屏（8）远离切割锯齿（6）的一端设置有电池盒（7），所述计数轮（3）与计数器（10）通过计数机构连接，计数机构为电磁计数机构（18）或者机械计数机构（19）。2.根据权利要求1所述的一种可测量长度的胶带切割器，其特征在于：所述电磁计数机构（18）包括电磁铁（9）和磁铁端子（11），所述电磁铁（9）和磁铁端子（11）均为半球形结构，所述电磁铁（9）固定连接在计数轮（3）的外侧表面上，所述磁铁端子（11）固定连接在计数器（10）的下表面，所述电磁铁（9）与磁铁端子（11）接触。3.根据权利要求1所述的一种可测量长度的胶带切割器，其特征在于：所述机械计数机构（19）包括触点（12）、凸块（13）和铁片（14），所述凸块（13）固定连接在计数轮（3）的外侧表面上，所述铁片（14）一端固定连接在计数器（10）的下表面，所述铁片（14）倾斜放置，所述铁片（14）具有弹性，所述触点（12）设置在计数器（10）的下表面，所述凸块（13）远离计数轮（3）的一端表面与铁片（14）接触。4.根据权利要求1所述的一种可测量长度的胶带切割器，其特征在于：所述电路检测模块（15）的输出端与信号处理模块（16）的输入端电连接，所述信号处理模块（16）的输出端与单片机（17）的输入端电连接，所述单片机（17）的输出端与显示屏（8）的输入端电连接。5.根据权利要求1所述的一种可测量长度的胶带切割器，其特征在于：所述电池盒（7）内设置有两组纽扣电池，所述电池盒（7）通过导线分别与显示屏（8）和单片机（17）电连接。6.根据权利要求1所述的一种可测量长度的胶带切割器，其特征在于：所述单片机（17）的型号为MCS-51，所述显示屏（8）为2英寸的LED屏。2CN109160357A说明书1/3页一种可测量长度的胶带切割器技术领域[0001]本发明属于胶带切割设备技术领域，具体涉及一种可测量长度的胶带切割器。背景技术[0002]胶带是由基材和粘结剂两部分组成，通过粘接使两个或多个不相连的物体连接在一起，其表面上涂有一层粘着剂。目前胶带已被应用到生活的各个领域。胶带切割器是一种使用卷筒胶带进行手工封箱的器具，通常用于中小企业产品的封箱出货环节。胶带切割器有个安装胶带的轴，胶带可以自由旋转，并有一个刀刃，在需要时方便的切断胶带。[0003]现有的胶带切割器缺少测量装置，不能直观的了解胶带的使用长度，使用者想要得知胶带的长度和已经使用的胶带长度存在很大的困难，不方便使用。发明内容[0004]本发明的目的在于提供一种可测量长度的胶带切割器，克服了现有技术的不足，在使用过程中轻松、直观的了解胶带已经使用的长度，
