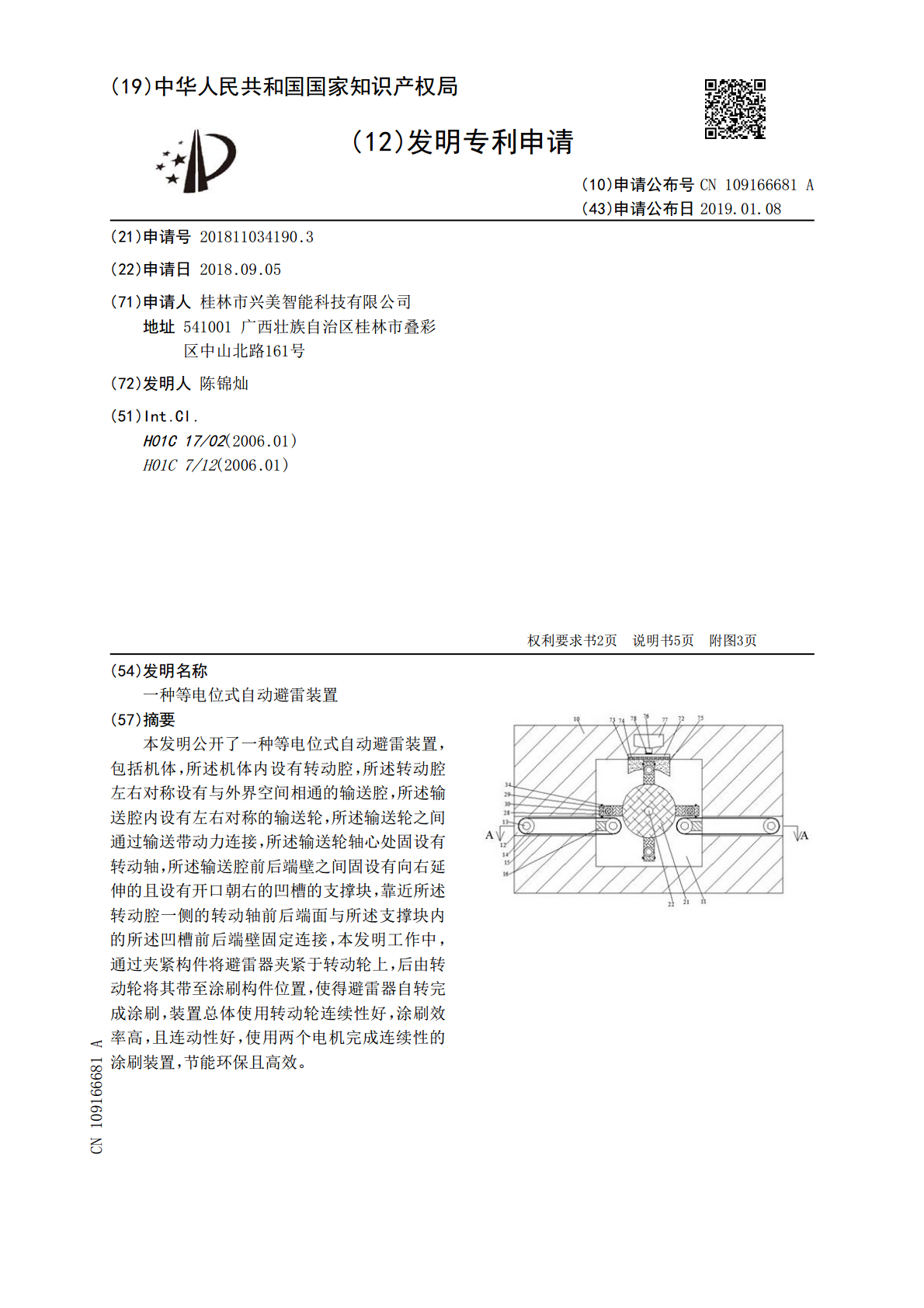

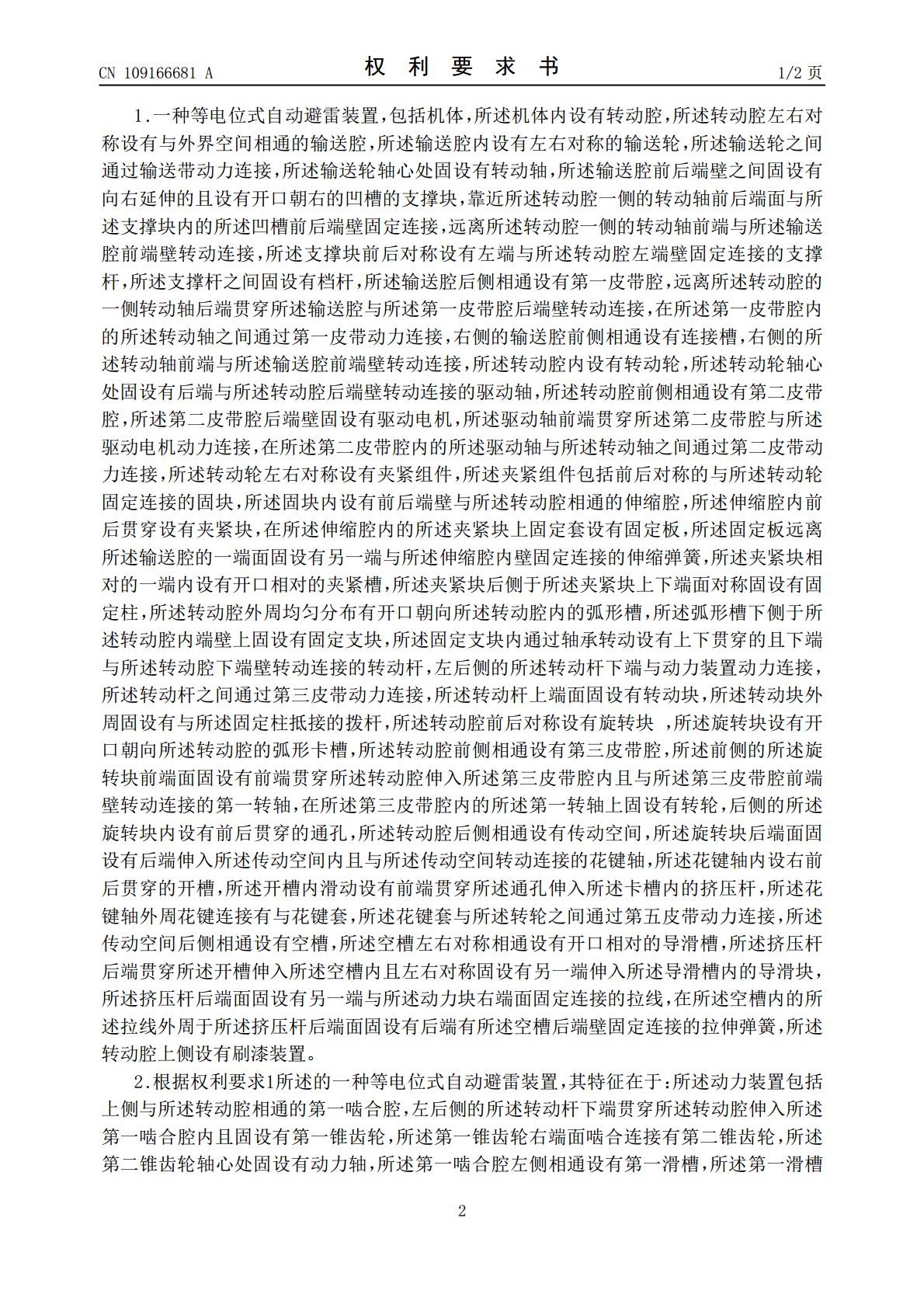

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109166681A(43)申请公布日2019.01.08(21)申请号201811034190.3(22)申请日2018.09.05(71)申请人桂林市兴美智能科技有限公司地址541001广西壮族自治区桂林市叠彩区中山北路161号(72)发明人陈锦灿(51)Int.Cl.H01C17/02(2006.01)H01C7/12(2006.01)权利要求书2页说明书5页附图3页(54)发明名称一种等电位式自动避雷装置(57)摘要本发明公开了一种等电位式自动避雷装置，包括机体，所述机体内设有转动腔，所述转动腔左右对称设有与外界空间相通的输送腔，所述输送腔内设有左右对称的输送轮，所述输送轮之间通过输送带动力连接，所述输送轮轴心处固设有转动轴，所述输送腔前后端壁之间固设有向右延伸的且设有开口朝右的凹槽的支撑块，靠近所述转动腔一侧的转动轴前后端面与所述支撑块内的所述凹槽前后端壁固定连接，本发明工作中，通过夹紧构件将避雷器夹紧于转动轮上，后由转动轮将其带至涂刷构件位置，使得避雷器自转完成涂刷，装置总体使用转动轮连续性好，涂刷效率高，且连动性好，使用两个电机完成连续性的涂刷装置，节能环保且高效。CN109166681ACN109166681A权利要求书1/2页1.一种等电位式自动避雷装置，包括机体，所述机体内设有转动腔，所述转动腔左右对称设有与外界空间相通的输送腔，所述输送腔内设有左右对称的输送轮，所述输送轮之间通过输送带动力连接，所述输送轮轴心处固设有转动轴，所述输送腔前后端壁之间固设有向右延伸的且设有开口朝右的凹槽的支撑块，靠近所述转动腔一侧的转动轴前后端面与所述支撑块内的所述凹槽前后端壁固定连接，远离所述转动腔一侧的转动轴前端与所述输送腔前端壁转动连接，所述支撑块前后对称设有左端与所述转动腔左端壁固定连接的支撑杆，所述支撑杆之间固设有档杆，所述输送腔后侧相通设有第一皮带腔，远离所述转动腔的一侧转动轴后端贯穿所述输送腔与所述第一皮带腔后端壁转动连接，在所述第一皮带腔内的所述转动轴之间通过第一皮带动力连接，右侧的输送腔前侧相通设有连接槽，右侧的所述转动轴前端与所述输送腔前端壁转动连接，所述转动腔内设有转动轮，所述转动轮轴心处固设有后端与所述转动腔后端壁转动连接的驱动轴，所述转动腔前侧相通设有第二皮带腔，所述第二皮带腔后端壁固设有驱动电机，所述驱动轴前端贯穿所述第二皮带腔与所述驱动电机动力连接，在所述第二皮带腔内的所述驱动轴与所述转动轴之间通过第二皮带动力连接，所述转动轮左右对称设有夹紧组件，所述夹紧组件包括前后对称的与所述转动轮固定连接的固块，所述固块内设有前后端壁与所述转动腔相通的伸缩腔，所述伸缩腔内前后贯穿设有夹紧块，在所述伸缩腔内的所述夹紧块上固定套设有固定板，所述固定板远离所述输送腔的一端面固设有另一端与所述伸缩腔内壁固定连接的伸缩弹簧，所述夹紧块相对的一端内设有开口相对的夹紧槽，所述夹紧块后侧于所述夹紧块上下端面对称固设有固定柱，所述转动腔外周均匀分布有开口朝向所述转动腔内的弧形槽，所述弧形槽下侧于所述转动腔内端壁上固设有固定支块，所述固定支块内通过轴承转动设有上下贯穿的且下端与所述转动腔下端壁转动连接的转动杆，左后侧的所述转动杆下端与动力装置动力连接，所述转动杆之间通过第三皮带动力连接，所述转动杆上端面固设有转动块，所述转动块外周固设有与所述固定柱抵接的拨杆，所述转动腔前后对称设有旋转块，所述旋转块设有开口朝向所述转动腔的弧形卡槽，所述转动腔前侧相通设有第三皮带腔，所述前侧的所述旋转块前端面固设有前端贯穿所述转动腔伸入所述第三皮带腔内且与所述第三皮带腔前端壁转动连接的第一转轴，在所述第三皮带腔内的所述第一转轴上固设有转轮，后侧的所述旋转块内设有前后贯穿的通孔，所述转动腔后侧相通设有传动空间，所述旋转块后端面固设有后端伸入所述传动空间内且与所述传动空间转动连接的花键轴，所述花键轴内设右前后贯穿的开槽，所述开槽内滑动设有前端贯穿所述通孔伸入所述卡槽内的挤压杆，所述花键轴外周花键连接有与花键套，所述花键套与所述转轮之间通过第五皮带动力连接，所述传动空间后侧相通设有空槽，所述空槽左右对称相通设有开口相对的导滑槽，所述挤压杆后端贯穿所述开槽伸入所述空槽内且左右对称固设有另一端伸入所述导滑槽内的导滑块，所述挤压杆后端面固设有另一端与所述动力块右端面固定连接的拉线，在所述空槽内的所述拉线外周于所述挤压杆后端面固设有后端有所述空槽后端壁固定连接的拉伸弹簧，所述转动腔上侧设有刷漆装置。2.根据权利要求1所述的一种等电位式自动避雷装置，其特征在于：所述动力装置包括上侧与所述转动腔相通的第一啮合腔，左后侧的所述转动杆下端贯穿所述转动腔伸入所述第一啮合腔内且固设有第一锥齿轮，
