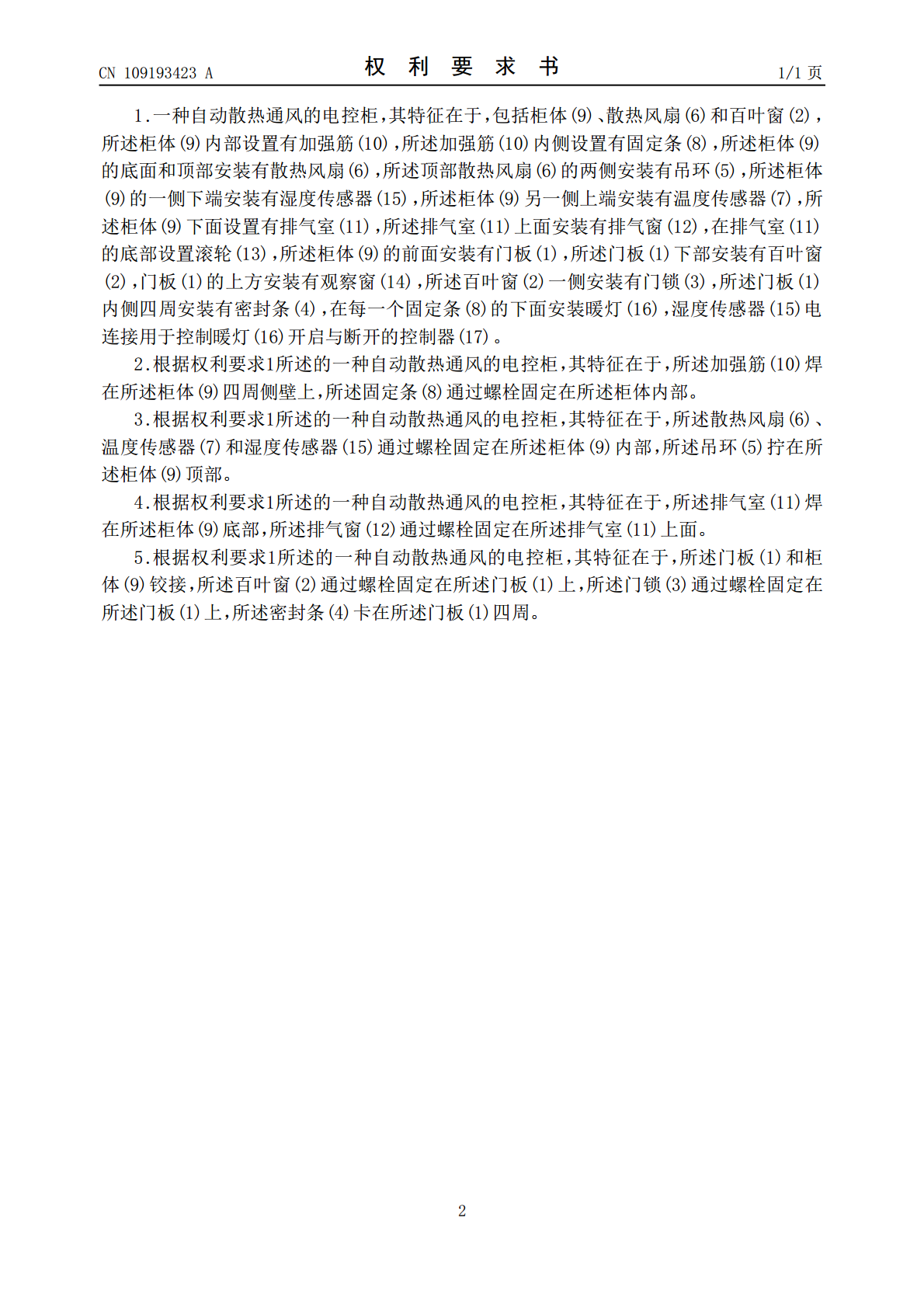

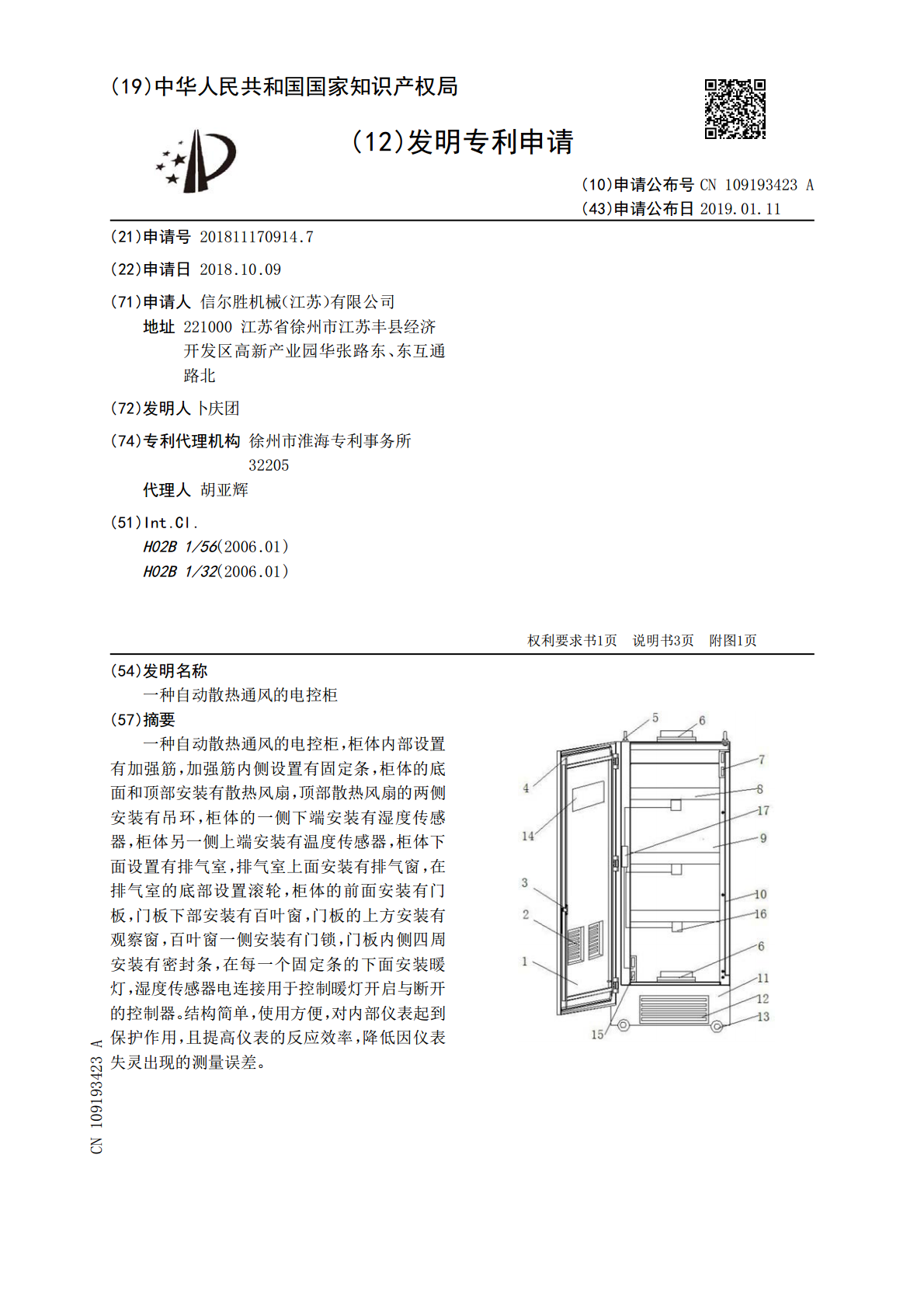

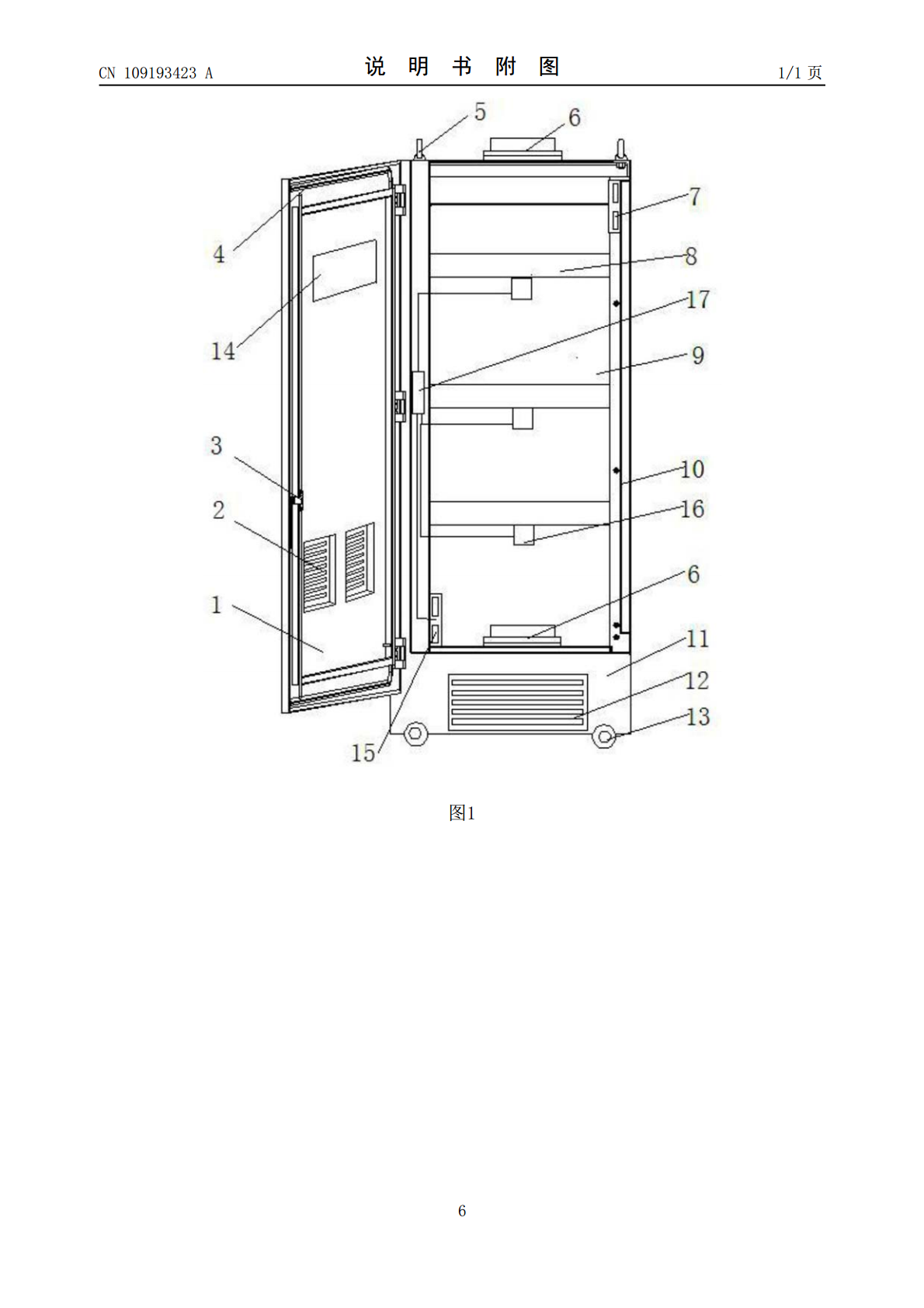

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109193423A(43)申请公布日2019.01.11(21)申请号201811170914.7(22)申请日2018.10.09(71)申请人信尔胜机械（江苏）有限公司地址221000江苏省徐州市江苏丰县经济开发区高新产业园华张路东、东互通路北(72)发明人卜庆团(74)专利代理机构徐州市淮海专利事务所32205代理人胡亚辉(51)Int.Cl.H02B1/56(2006.01)H02B1/32(2006.01)权利要求书1页说明书3页附图1页(54)发明名称一种自动散热通风的电控柜(57)摘要一种自动散热通风的电控柜，柜体内部设置有加强筋，加强筋内侧设置有固定条，柜体的底面和顶部安装有散热风扇，顶部散热风扇的两侧安装有吊环，柜体的一侧下端安装有湿度传感器，柜体另一侧上端安装有温度传感器，柜体下面设置有排气室，排气室上面安装有排气窗，在排气室的底部设置滚轮，柜体的前面安装有门板，门板下部安装有百叶窗，门板的上方安装有观察窗，百叶窗一侧安装有门锁，门板内侧四周安装有密封条，在每一个固定条的下面安装暖灯，湿度传感器电连接用于控制暖灯开启与断开的控制器。结构简单，使用方便，对内部仪表起到保护作用，且提高仪表的反应效率，降低因仪表失灵出现的测量误差。CN109193423ACN109193423A权利要求书1/1页1.一种自动散热通风的电控柜，其特征在于，包括柜体(9)、散热风扇(6)和百叶窗(2)，所述柜体(9)内部设置有加强筋(10)，所述加强筋(10)内侧设置有固定条(8)，所述柜体(9)的底面和顶部安装有散热风扇(6)，所述顶部散热风扇(6)的两侧安装有吊环(5)，所述柜体(9)的一侧下端安装有湿度传感器(15)，所述柜体(9)另一侧上端安装有温度传感器(7)，所述柜体(9)下面设置有排气室(11)，所述排气室(11)上面安装有排气窗(12)，在排气室(11)的底部设置滚轮(13)，所述柜体(9)的前面安装有门板(1)，所述门板(1)下部安装有百叶窗(2)，门板(1)的上方安装有观察窗(14)，所述百叶窗(2)一侧安装有门锁(3)，所述门板(1)内侧四周安装有密封条(4)，在每一个固定条(8)的下面安装暖灯(16)，湿度传感器(15)电连接用于控制暖灯(16)开启与断开的控制器(17)。2.根据权利要求1所述的一种自动散热通风的电控柜，其特征在于，所述加强筋(10)焊在所述柜体(9)四周侧壁上，所述固定条(8)通过螺栓固定在所述柜体内部。3.根据权利要求1所述的一种自动散热通风的电控柜，其特征在于，所述散热风扇(6)、温度传感器(7)和湿度传感器(15)通过螺栓固定在所述柜体(9)内部，所述吊环(5)拧在所述柜体(9)顶部。4.根据权利要求1所述的一种自动散热通风的电控柜，其特征在于，所述排气室(11)焊在所述柜体(9)底部，所述排气窗(12)通过螺栓固定在所述排气室(11)上面。5.根据权利要求1所述的一种自动散热通风的电控柜，其特征在于，所述门板(1)和柜体(9)铰接，所述百叶窗(2)通过螺栓固定在所述门板(1)上，所述门锁(3)通过螺栓固定在所述门板(1)上，所述密封条(4)卡在所述门板(1)四周。2CN109193423A说明书1/3页一种自动散热通风的电控柜技术领域[0001]本发明涉是一种电控柜，具体是一种自动散热通风的电控柜。背景技术[0002]电控柜是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上，其布置应满足电力系统正常运行的要求，便于检修，不危及人身及周围设备的安全的控制柜(箱)。包括(配电柜)(配电箱)(电器控制柜)等，正常运行时可借助手动或自动开关接通或分断电路。故障或不正常运行时借助保护电器切断电路或报警。借测量仪表可显示运行中的各种参数，还可对某些电气参数进行调整，对偏离正常工作状态进行提示或发出信号。常用于各发、配、变电所中。[0003]而电控柜中仪表的精确度较高，对使用环境的温度要求也较为苛刻，温度过高将会影响仪表的准确度，甚至会造成仪表失灵。而普通电控柜不能自动检测和控制柜体内的温湿度，无法保证仪表的正常工作。发明内容[0004]针对上述现有技术存在的问题，本发明提供一种自动散热通风的电控柜，结构简单，使用方便，对内部仪表起到保护作用，且提高仪表的反应效率，降低因仪表失灵出现的测量误差。[0005]为了实现上述目的，本发明提供一种自动散热通风的电控柜，包括柜体、散热风扇和百叶窗，所述柜体内部设置有加强筋，所述加强筋内侧设置有固定条，所述柜体的底面和顶部安装有散热风扇，所述顶部散热风扇的两侧安装有吊环，所述柜体的一侧下端安装有湿度传感器，所述柜体另一侧上端安装有温度传感器
