一种钢球模具模芯的抛光机构.pdf

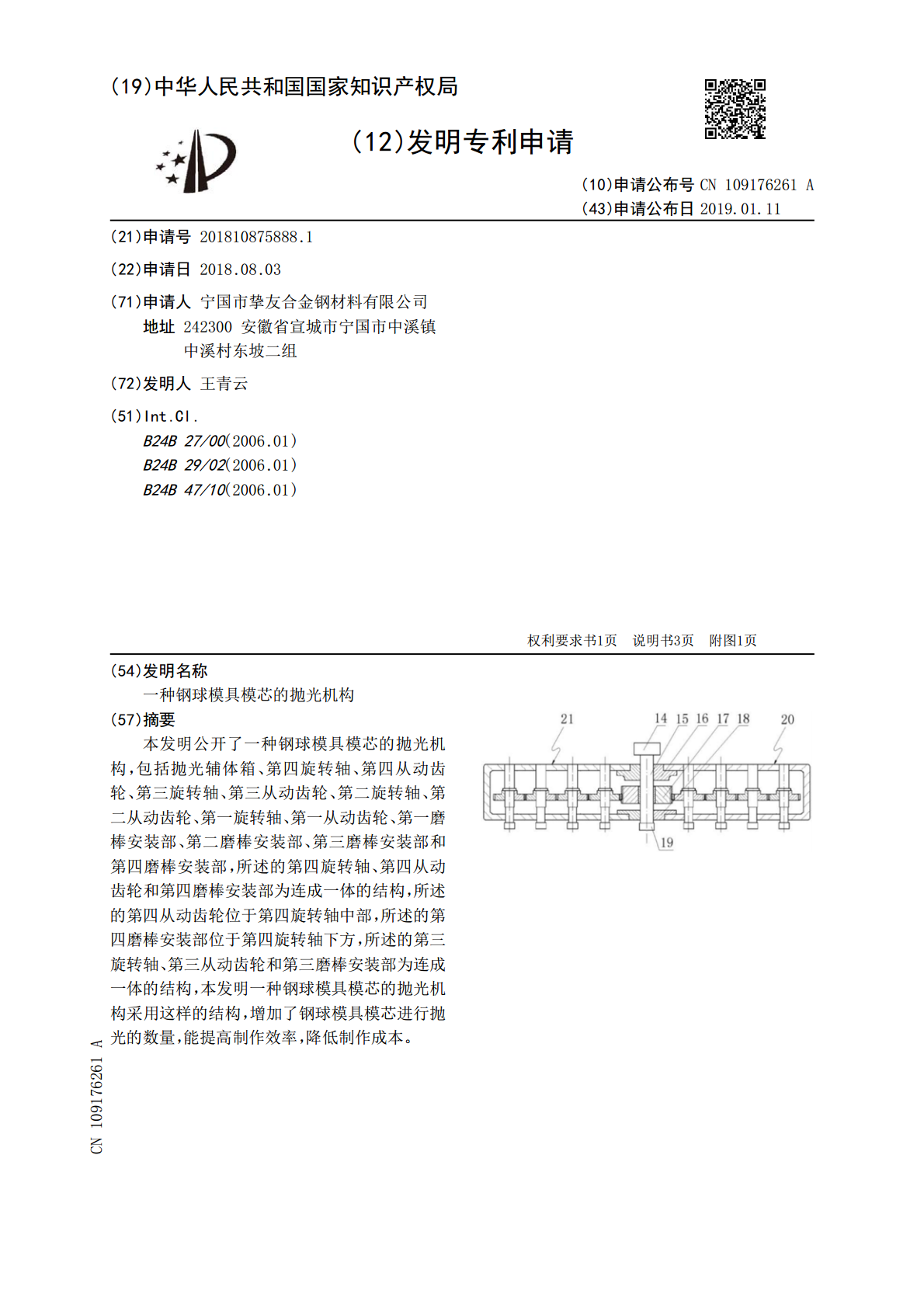

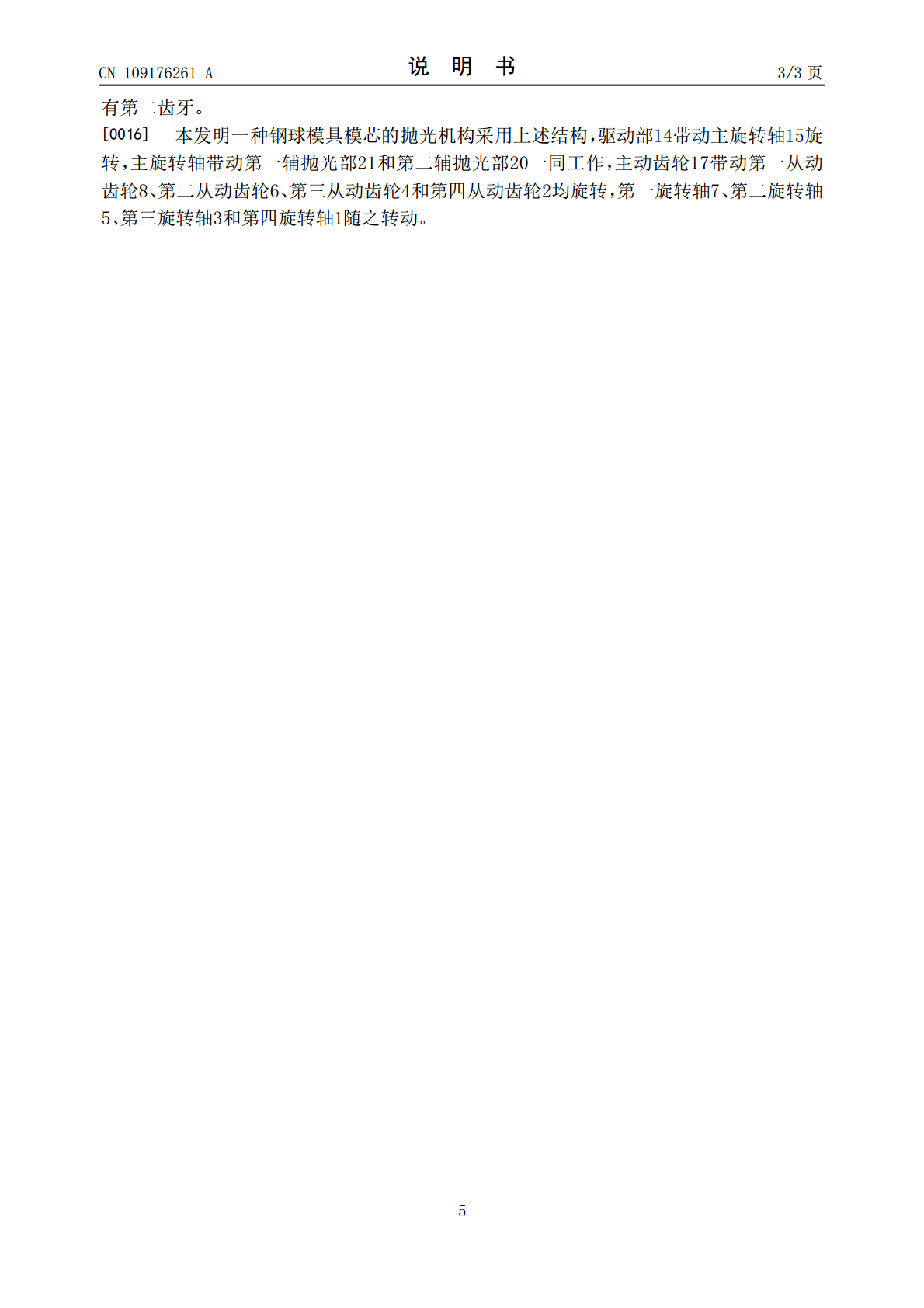

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109176261A(43)申请公布日2019.01.11(21)申请号201810875888.1(22)申请日2018.08.03(71)申请人宁国市挚友合金钢材料有限公司地址242300安徽省宣城市宁国市中溪镇中溪村东坡二组(72)发明人王青云(51)Int.Cl.B24B27/00(2006.01)B24B29/02(2006.01)B24B47/10(2006.01)权利要求书1页说明书3页附图1页(54)发明名称一种钢球模具模芯的抛光机构(57)摘要本发明公开了一种钢球模具模芯的抛光机构，包括抛光辅体箱、第四旋转轴、第四从动齿轮、第三旋转轴、第三从动齿轮、第二旋转轴、第二从动齿轮、第一旋转轴、第一从动齿轮、第一磨棒安装部、第二磨棒安装部、第三磨棒安装部和第四磨棒安装部，所述的第四旋转轴、第四从动齿轮和第四磨棒安装部为连成一体的结构，所述的第四从动齿轮位于第四旋转轴中部，所述的第四磨棒安装部位于第四旋转轴下方，所述的第三旋转轴、第三从动齿轮和第三磨棒安装部为连成一体的结构，本发明一种钢球模具模芯的抛光机构采用这样的结构，增加了钢球模具模芯进行抛光的数量，能提高制作效率，降低制作成本。CN109176261ACN109176261A权利要求书1/1页1.一种钢球模具模芯的抛光机构，其特征在于：其包括驱动部、主旋转轴、抛光主体箱上部、主动齿轮、抛光主体箱下部、中心磨棒安装部、第一辅抛光部和第二辅抛光部，所述的驱动部带动主旋转轴旋转，所述的主动齿轮固接于主旋转轴中部，所述的中心磨棒安装部位于主旋转轴下方，所述的主旋转轴、主动齿轮和中心磨棒安装部为连成一体的结构，所述的第一辅抛光部和第二辅抛光部为相同的结构，所述的第一辅抛光部具有抛光辅体箱、旋转轴、从动齿轮和磨棒安装部，所述的旋转轴、从动齿轮和磨棒安装部为连成一体的结构，所述的从动齿轮位于旋转轴中部，所述的磨棒安装部位于旋转轴下方，所述的抛光主体箱上部、抛光主体箱下部、第一辅抛光部的抛光辅体箱和第二辅抛光部的抛光辅体箱形成封闭的空腔，主动齿轮包括齿轮本体，所述齿轮本体外壁均匀设有第一齿牙，所述第一齿牙设于齿轮本体外壁且靠近一端的位置，所述齿轮本体外壁靠近另一端的位置固连有与齿圈匹配的齿圈，且齿轮本体与齿圈同轴设置，所述齿圈两侧面与齿轮本体的连接处设有储油槽，所述齿圈的外侧壁均匀设有第二齿牙。2.根据权利要求1所述的一种钢球模具模芯的抛光机构，其特征在于：所述的第一辅抛光部包括抛光辅体箱、第四旋转轴、第四从动齿轮、第三旋转轴、第三从动齿轮、第二旋转轴、第二从动齿轮、第一旋转轴、第一从动齿轮、第一磨棒安装部、第二磨棒安装部、第三磨棒安装部和第四磨棒安装部，所述的第四旋转轴、第四从动齿轮和第四磨棒安装部为连成一体的结构。3.根据权利要求2所述的一种钢球模具模芯的抛光机构，其特征在于：所述的第四从动齿轮位于第四旋转轴中部，所述的第四磨棒安装部位于第四旋转轴下方，所述的第三旋转轴、第三从动齿轮和第三磨棒安装部为连成一体的结构，所述的第三从动齿轮位于第三旋转轴中部，所述的第三磨棒安装部位于第三旋转轴下方，所述的第二旋转轴、第二从动齿轮和第二磨棒安装部为连成一体的结构，所述的第二从动齿轮位于第二旋转轴中部，所述的第二磨棒安装部位于第二旋转轴下方。4.根据权利要求3所述的一种钢球模具模芯的抛光机构，其特征在于：所述的第一旋转轴、第一从动齿轮和第一磨棒安装部为连成一体的结构，所述的第一从动齿轮位于第一旋转轴中部，所述的第一磨棒安装部位于第一旋转轴下方，所述的第一从动齿轮与第二从动齿轮啮合，所述的第二从动齿轮又与第三从动齿轮啮合，所述的第三从动齿轮又与第四从动齿轮啮合。5.根据权利要求2所述的一种钢球模具模芯的抛光机构，其特征在于：所述的第一磨棒安装部与第一旋转轴可拆卸连接，所述的第二磨棒安装部与第二旋转轴可拆卸连接，所述的第三磨棒安装部与第三旋转轴可拆卸连接，所述的第四磨棒安装部与第四旋转轴可拆卸连接。2CN109176261A说明书1/3页一种钢球模具模芯的抛光机构技术领域[0001]本发明涉及一种钢球模具模芯的抛光机构，涉及钢球模具技术领域。背景技术[0002]钢球模具模芯需要进行抛光工序，提高钢球模具模芯的光洁度，达到质量要求，现有的抛光装置一次只能对一个钢球模具模芯进行抛光，效率较低，增加了制作成本。发明内容[0003]本发明所要解决的技术问题是：提供一种钢球模具模芯的抛光机构，该种钢球模具模芯的抛光机构能提高制作效率，降低制作成本。[0004]要解决该技术问题，本发明的技术方案为：一种钢球模具模芯的抛光机构，其包括驱动部、主旋转轴、抛光主体箱上部、主动齿轮、抛光主体箱下部、中心磨棒安装部、第一辅抛光部和第
